Pionieer CD PD 7300 nowe życie

[mozsbi]

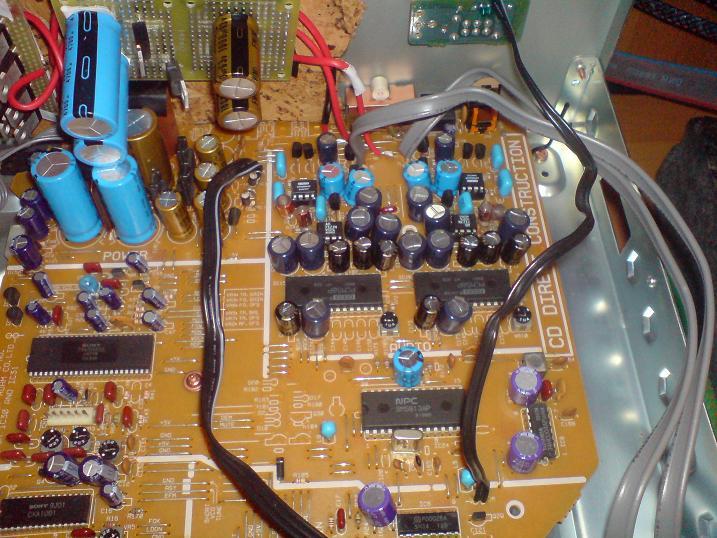

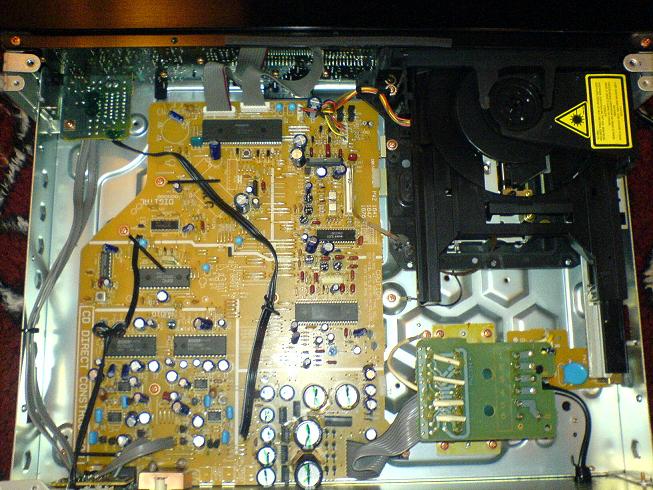

Witam. to mój pierwszy watek więc myśle ,że mnie nie zbesztacie. Po budowie Gainclona przyszła pora na przeróbki CD na zdjęciach wszystko widać panasoniki FC, kilka black gate, trafo badziew indela 12V, diody mur860, lm 7812 i 7912, połączenia drutami z miedzi srebrzonej w koszulkach. Dodatkowo na głównej płycie diody byv26c, kondy nichicon FW. Mam nadzieje że watek będzie się rozwijał. W planach dalsze modyfikacje bo to co zrobiłem sprawiło że teraz gra naprawdę dobrze ale wiem że to dopiero początek. Liczę ,że fachowcy mi doradza bo umiem tylko lutować a z teoria jak to z teoria czyli 0 pojęcia. Nie wiem czy ma sens wstawianie zegara (jeśli tak to jaki) operacyjne zmienie tylko nie wiem na jakie ( każdy twierdzi co innego). do odtwarzacza nie mam schematu niestety. Pierwsze zdacie bez ,, grzebania''

układy-

BB PCM58p

JRC 2068 i 5532

zegar 169344 KDS 9k (chyba)

a i gdy zamiast wyjściowych wstawiłem 4.7 mkp było strasznie (poduszki do głośników) nie wiem czemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hammond]

Właśnie też zamierzam kupić PD-7300 ze względu właśnie na przetworniki PCM58 i dość wdzięczną konstrukcję podatną modyfikacjom.

Trochę się tylko obawiam lasera. Czy w nim jest PWY1013?

Jak możesz to sprawdź.

[Rambo]

jeśli chodzi o zegar to nie jest tak prosto odpowiedzieć:) raz było gorzej a innym razem lepiej. na pewno zależy to też od aplikacji tj. czy i jak ewentualnie dużo poleci zakłóceń od tego zegara do reszty cd (zasilanie, lokalizacja, włączenie - masa).

Poprawna aplikacja i dobry zegar może sporo wnieść na korzyść.

[mozsbi]

Odświeżę wątek. Dodałem podstawki, wymieniłem JRCki na AD 712 i BB OPA2604AP wstawiłem 4 oscony oraz philipsy w zasilaniu. zasilanie OPA to trafo indel 60 w 2*12V po nich mur 860 dalej BC com 4700 25V stabilizacja 78 i 79 , nichicon 1000uf 63v .Jest dobrze ale chce iśc dalej i poprawić w Dźwięku szczegółowość i aby instrumenty miały ostrzejsze kontury chodzi oto aby można było dokładniej wskazać palcem i określić odległość. Czy warto wywalić mutujące ? mam gainclona bez rezystora i konda na wejściu. Czy warto wymieniać elementy które obsługują napęd?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Czy istnieje możliwość wykorzystania tego starego CD jako DACA ? Posiada on PCM58P, sm5813 a w necie na aukcjach są przetworniki na tych scalakach. wystarczyło by dodać CS8412 lub innego i byłby fajny dac. Czy ktoś z was wykonał kiedyś coś takiego?

[Muzg]

Trzeba wstawić jakiś odbiornik, najlepiej coś nowszego np. DIR9001 lub WM8804/05. Będzie działać, tylko trochę roboty jest.

[Rambo]

Trzeba wstawić jakiś odbiornik, najlepiej coś nowszego np. DIR9001 lub WM8804/05. Będzie działać, tylko trochę roboty jest.

spece od tych klocków gadali, że DIR niby ma dobre parametry katalogowe ale w rzeczywistości ma straszny jitter

[Muzg]

Z tego co wiem to sam DIR ma jitter na poziomie 50ps i jest to wartość bardzo mała, a przewaga WM polega na zdolności redukcji jittera powstałego w całym systemie (niezależnie od DIR). Od siebie mogę jeszcze dodać, że CS8416 przy DRI9001 wypada blado w odsłuchach. ;)

[Rambo]

Z tego co wiem to sam DIR ma jitter na poziomie 50ps i jest to wartość bardzo mała, a przewaga WM polega na zdolności redukcji jittera powstałego w całym systemie (niezależnie od DIR). Od siebie mogę jeszcze dodać, że CS8416 przy DRI9001 wypada blado w odsłuchach. ;)

zarzucano TI właśnie sposób pomiaru tego 50ps, jeśli chodzi o odsłuchy to jeszcze kwestia jak to było porównywane ... z tego co widzę opinie są w tym przedmiocie skrajne :)

[mozsbi]

Wrzucam linki do aukcji czy ktoś ma coś takiego? Gdzie można znlalesc schemat do tych daców ? Niestety te zdjęcia z aukcji są bardzo niewyraźne.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Wszystko czego potrzebujesz znajduje się w notach katalogowych odbiorników i Twojego filtra, łącznie ze schematami aplikacyjnymi i połączeń między układami.

[mozsbi]

czyli zaczynam od CS8416 dalej NPC SM5813ap i pcm58p a co z inwerterem 74hcu04?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dane z CSa ida na nr 1, timing 2,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Ja tak połączyłem DIR9001 z SM5813, z CS powinno być podobnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Czytam te noty i podłączam ale w głośnikach cisza.

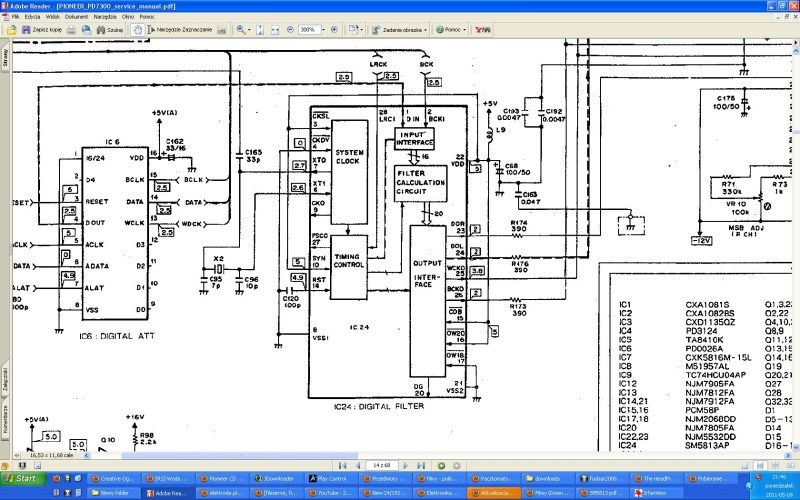

załączam schemat NPC z cs 8412 ale ja chce go połączyć z 8416

Wejścia NPC

1 serial data imput z 26

2 Timing clock z 27

6system Clock z 24

28 multiplex clock for L R imput data fs rate z 28



czekam na pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Czytam te noty i podłączam ale w głośnikach cisza.

załączam schemat NPC z cs 8412 ale ja chce go połączyć z 8416

Wejścia NPC

1 serial data imput z 26

2 Timing clock z 27

6system Clock z 24

28 multiplex clock for L R imput data fs rate z 28



czekam na pomoc



Jak coś źle podłączysz to powinieneś mieć co najwyżej trzaski z szumem w głośnikach, a nie ciszę. Masz dobrze skonfigurowany odbiornik? Unieszkodliwiłeś układ mute CDka?

[mozsbi]

tak były szumy i trzaski. po przetworniku mam wtórnik lampowy który działa.

[Muzg]

Jak masz skonfigurowany odbiornik?

Zakładam, że CS8416 odbiera sygnał i go poprawnie dekoduje.

Piny masz dobrze połączone.

[mozsbi]

odbiornik cs jest zainstalowany w podstawce w lampucerze maxi i na tej płycie jest wyjście na usampler lub zwory i z stamtąd próbowałem pobrać sygnał do filtra Npc.

[Muzg]

Układ SM5813 wymaga na wejściu formatu danych typu: 2's complement, MSB-first z rozdzielczością 16-sto bitową. Maxi jest DACiem 24-bitowym i z tego co pamiętam to korzysta z innego formatu. Musisz skonfigurować odbiornik.

[mozsbi]

a można prościej ? czyli cs powinien wysyłac dane 16 bit tak ?

[Muzg]

Chyba nie koniecznie, jeżeli justowanie będzie takie samo, to filtr powinien zignorować te 8 bitów razem z LSB.

[mozsbi]

zrobienie tego daca okazuje się dość trudne niby sa schematy ale to odpowiednio ustawić..
