Lampizacja odtwarzacza


stachu7012

Rekomendowane odpowiedzi

jakie należy spełnić warunki odtwarzacz został "przyjęty" na lampizacji?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

A sam sobie zrób. Manual masz na stronie Łukasza Fikusa. Tylko ustaw porządnie bias, a nie "na palę".

Tu masz ściągę na początek, sugerowane wartości gwarantują że zadziaa od kopa:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

nie jestem do tego odpowiednio przygotowany.

już czytałem o samodzielnej lampizacji..pierwsze zdanie mówi,że jeśli czegoś z tej instrukcji się nie rozumiem znaczy,że nie należy samemu się za to zabierać.

jestem muzykiem nie elektronikiem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Dobra. To na początek odkręć pokrywę ze swojego CD i pospisuj symbole scalaków mających więcej niż 8 nóżek, bo w sieci nie znalazem info na jakich DACach są te odtwarzacze.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

co z 930 jest nie tak w tym względzie??

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

YAMAHA CDX-730E

2 x AD1860N-J -





YAMAHA CDX-530E

2 x AD1860N



Jeśli 930-tka ma inne przetworniki to warto ją zmienić dla kości Analog Device. Odwdzieczą się z nawiazką.

Lampizacja AD 1860 ma wielki sens.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

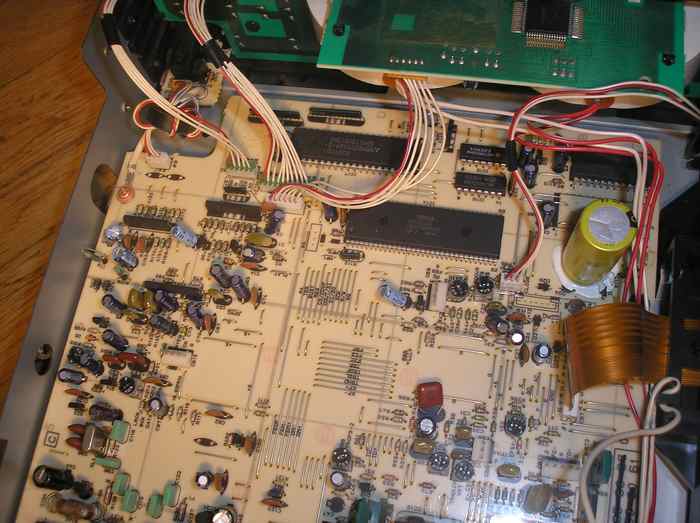

dla łopatologicznego rozpoznania sfotografowałem bebechy z każdej strony.

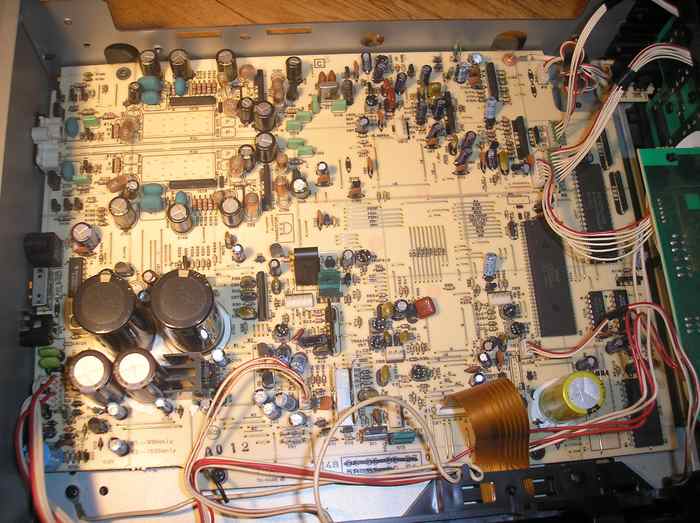

na początek to co jest pod górną pokrywą.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-19559-100002541 1211585144_thumb.jpg

post-19559-100002542 1211585144_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

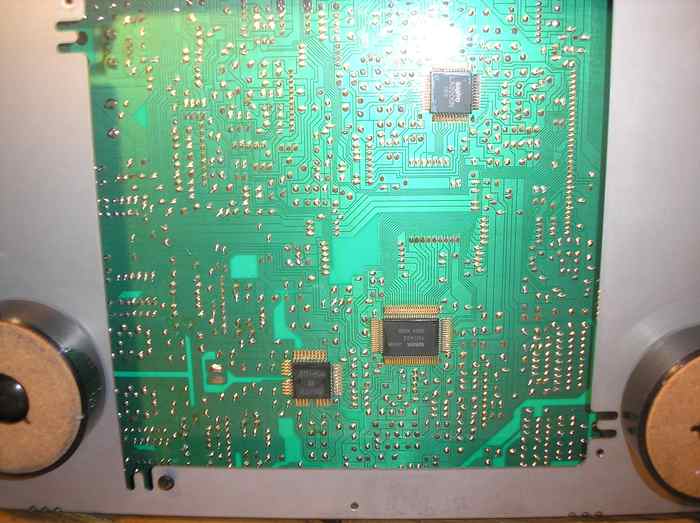

i od dołu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-19559-100002539 1211585183_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

A prosiłem żebyś



s p i s a ł !



Z tych zdjęć nie da się odczytać symboli. W każdym razie DACów AD to tam nie ma.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>A prosiłem żebyś

>

>s p i s a ł !



ta,owszem...chodziło mi o wskazanie co dokładnie mam spisać.spisywanie wszystkiego na chybił-trafił wydało mi się jeszcze bardziej bezsensu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

od największego



XH03200 3B1YORMO9P



024100 M5M82C55AP-2



LC35178-L 16



MC74HC00A



MC74HCUO4N



MC74HCOOAN

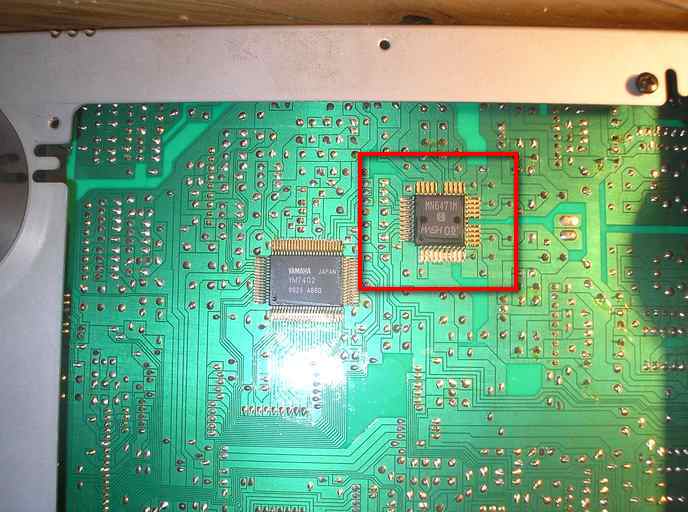

z tyłu



LA9200n



YM7402



MN6471 IM

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Niestety nigdzie w necie nie ma datasheeta do tego DACa.

Może pomógłby schemat CD NAD 502...

Będzie trzeba rozszyfrowywać z natury. Upierdliwe, ale da się zrobić bez problemu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) znalazłem coś takiego ...o to chodzi??

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Kopczas, 25 Maj 2008, 10:57



>

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) znalazłem coś takiego ...o to chodzi??



wygląda, że tak

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No patrzcie, a mnie nie przyszło do głowy szukać na rosyjskich stronach.

Ten datasheet ułatwi lampizację.

Jest to DAC z wyjściem napięciowym, więc analog lampowy trzeba podłączyć przez kondensator sprzęgający (napięcie stałe na wyjściach analogowych będzie około 2,5V).

Poziom sygnału na wyjściu z DACa jest dość wysoki, więc trzeba tutaj zastosować wtórnik katodowy lub wtórnik White'a.

Jest możliwe uzyskanie sygnału w pełni zbalansowanego i wyjść XLR przy użyciu dwóch wtórników na kanał.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam,mozna zastosować wtórnik katodowy ale sygnał bedzie za mały robiłem taki układ do dac CS4398 musiałem jednak zrobic jeszcze stopień napięciowy .Z tego dac mozna spokojnie wyprowadzić sygnał w postaci XRL ja natomiasy potrzebowałem wyjscie RCA .To jest taki odręczny rysunek przepraszam za jakość ale myślę ,że widać o co chodzi .Bardzo ważne to dobre dobranie punktów pracy.Na wejsciu trzeba zastosować dzielnik jak się dobrze dobierze punkty pracy to mozna pominąć kondensatory na wyjściu z dac ale to wszystko zalezy własnie od tego dzielnka i elementów przy lampie.W tej chwili układ działa równolegle z układem na opampach układy z Analoga te dobre podstawiałem wszystkie równierz z Nationala i Texasa.Jest dokładnie ustawiony poziom sygnału jaki wychodzi z lampy i układu na opampach inaczej mozna zapomnieć o obiektywnym porównaniu.Lampa naprawdę jest nie do pobicia w każdym aspekcie,szczegółowość ,przestrzeń a przede wszystkim swoboda dżwieku.



Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość G.Mark

(Konto usunięte)

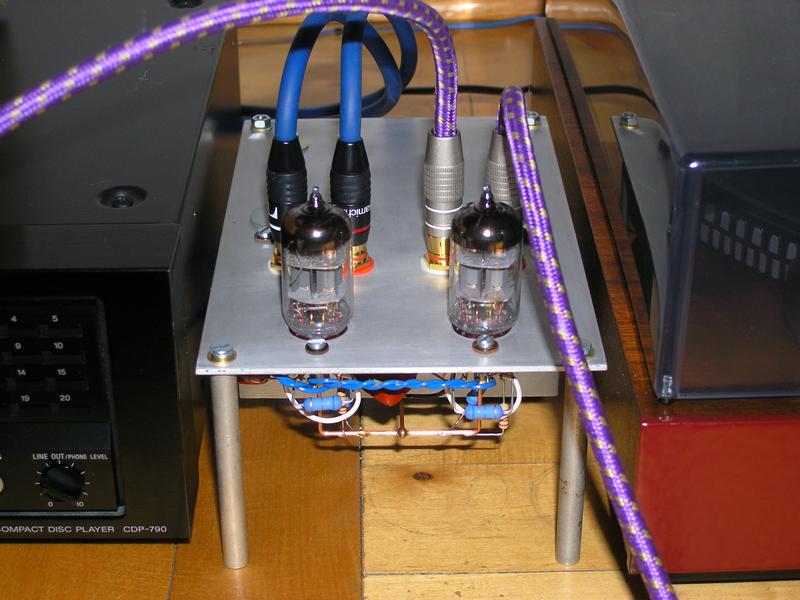

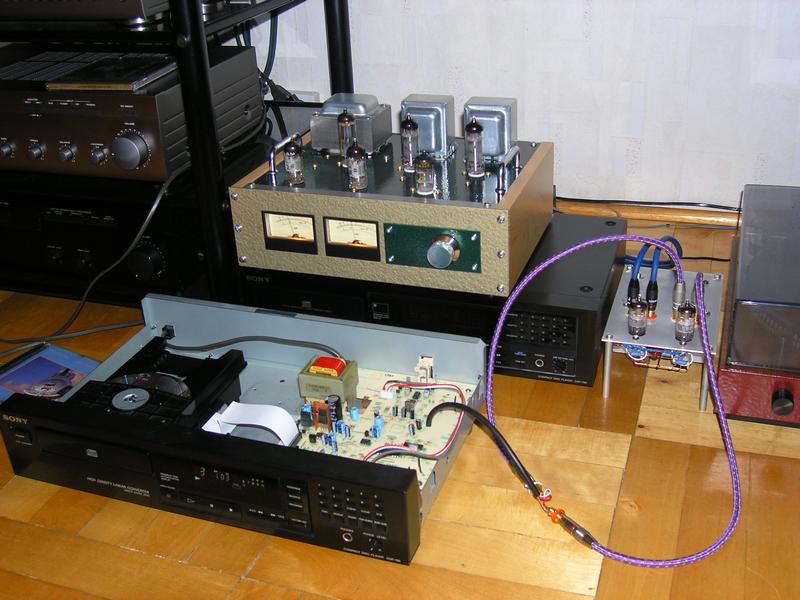

Jestem świeżo po próbach połączenia lampizatora na 6N1P z DAC CXD2552Q w SONY CDP-195.

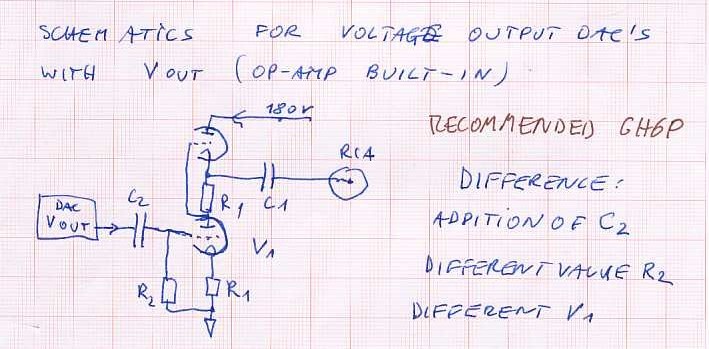

Lampizator jest zbudowany jako zewnętrzne urządzenie, na bazie schematu podanego przez Ł.Fikusa w http://www.lampizator.eu/LAMPIZATOR/photogallery/STEPS/Lampizator.doc



Wartości elementów:

R1 = 680 om

R2 = 220 kom

C1 - 1uF

C2 = 470nF



Napięcie zmierzone na anodach lamp = 136V. Prąd anodowy lamp = ok. 3,5mA. - trochę za niski.



Sygnał z DAC wyprowadziłem zgodnie z poradami uzyskanymi w http://www.audiostereo.pl/DAC_CXD2552Q_i_lampizacja_CDP790_42768.html



Przewody sygnałowe wyprowadzające sygnał audio z DAC'a, przylutowałem do pierwszego możliwego punktu lutowniczego po nóżkach 3 i 35 układu.



Sygnał wyjściowy lampizatora steruje wzmacniacz lampowy wykonany według http://www.tubeaudio.8m.com/RH84/rh84.html Na wejściu wzmacniacza pracuje potencjometr 2 x 100k.



Pierwsza próba odsłuchu, wykazała obecność silnego szumu o częstotliwości, na ucho, ok. 7-8kHz. Udało się go zlikwidować, poprzez wlutowanie pomiędzy nóżki układu scalonego, a przewody sygnałowe, rezystorów o wartości 8,2k każdy.



Na chwilę obecną mogę powiedzieć, że czas poświęcony na wykonanie lampizatora i połączenie go z "kaszaniastym" CDP-195, nie był czasem straconym. :-)

Wzmacniacz dostał potężnego kopa przy jednoczesnym zachowaniu szczegółowości dźwięku. Całość brzmi bardzo korzystnie zarówno w "smucących" utworach L.Richie, jak i przy łupaniu w bębny w "Money For Nothing".



GM

post-3254-100002389 1211738806_thumb.jpg

post-3254-100002390 1211738806_thumb.jpg

post-3254-100002391 1211738806_thumb.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

fajnie



doswiadczenie nauczyło mnie ze przy tak niskim U 136 v nalezy dać lampkom 6n1p Rk 180 ohm.



obudzi sie ze snu.



artur

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

zagra ładnie i na takim, jeszcze trochę spadnie do 125

ale poniżej to już technika tranzystorowa

:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

McGyver, 25 Maj 2008, 15:04



>Ten datasheet ułatwi lampizację.



Dobra, a znacie jakiegoś specjalistę w Wawie ,który by się tym zajął??

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

W Warszawie to pewnie Łukasz Fikus. Zresztą nawet jeśli spoza Warszawy, to odtwarzacz CD jest urządzeniem niedużym które łatwo zapakować i przesłać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja zaufałem Fikusowi. CD gra wybornie. Ale oczywiście w kwestii lamp to musiałem jeszcze sam popróbować i znaleźć najbardziej mi pasujące.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

do pana Fikusa już pisałem ale nie odpisał więc wnioskuję,że albo za cdx930 się nie zabierze albo nie ma czasu itp.

mogę wysłać odtwarzacz gdzieś tylko osobiście to zawsze dla urządzenia bezpieczniej , szybciej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

No to jeszcze możesz wysłać do mnie, albo poszukać kogoś innego bliżej. A czy szybciej? Paczka idzie jeden dzień.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 30

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
