Lampizacja odtwarzacza

[artPaw]

:)

Ja też jestem z Warszawy

AP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Lampizacji CDP-195 ciąg dalszy...



Zgodnie ze wskazówkami artPaw, zmieniłem wartości rezystorów katodowych i zmniejszyłem napięcie anodowe. Obecnie R1 = 180 omów i Ua = 180V. Prąd anodowy ok. 4mA.

Po dokonaniu kontrolnych odsłuchów stwierdzam, że lampizacja przyniosła wielce zadowalające efekty i zdecydowanie warto ją wykonać. Nawet w tak prymitywnym CD jakim jest CDP-195.



GM

[digi58]

Witam,ta lampa pokazuje co potrafi ale od napiecia 150V na anodzie tylko w tym układzie nie mozna tego zrobic bo zasilanie anodowe musiało by mieć wartośc 300V .Jezeli masz napięcie zasilające 180 V to napięcie anodowe dla dolnej lampy wynosi około 90V i to napiecie jest wazne myślę o wartości.zasilanie 180V idealnie pasuje dla 6n23p.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

180V to napięcie podawane na anodę górnej triody.



GM

[digi58]

Ja wiem ,że pisałeś o napięciu górnej lampu a to w zasadzie jest napięciem zasilającym .W tym układzie górna lampa zastepuje opornik anodowy dzieki temu układ ma mniejszą oporność wyjsciową.Jezeli lampa jest w miare równa to na dolnej lampie jest około 90V i to jest napiecie anodowe .Trochę meczyłem tą lampe i naprawdę przy 150V zaczyna naprawdę grać .



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marc]

Zapytan z czystej ciekawości - czy mozliwa jest lampizacja poniższego ustrosjstwa. Odbiornik Squeezebox skonstruowany jest w oparciu o przetwornik 24-bitowy przetwornik Wolfsona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

Witam,oczywiscie ,że mozna.



Pz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marc]

Przepraszam za rażące błędy powyżej. W związku z tym konkretne pytanie - Jak jest przyblizony koszt wykonania takiego "urządzenia" w ramach zlecenia. Niestety w kwestiach technicznych audio jestem niemal laikiem, więc chciałbym zlecić zrobienie czegoś podobnego.



Na czym ten cały zabiego techniczny polega? Czy jest to nic innego jak budowa zewnętrznego Daca na lampie czy też modyfikacja sekcji analogowej w odtwarzaczu poprzez dodanie lampy?



I jeszcze jedno laickie pytanie?

W którym przypadku można spodziewać się większej poprawy dzwięku:

1. wykorzystanie zewnętrznego przetwornika cyfrowo-analogowego, zbudowanego na lampach (np. Xindak 5);

2. lampizacja odbiornika na wzór Łukasza?



Z góry dziękuję za info

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

marc, 28 Maj 2008, 14:22



>Zapytan z czystej ciekawości - czy mozliwa jest lampizacja poniższego ustrosjstwa. Odbiornik

>Squeezebox skonstruowany jest w oparciu o przetwornik 24-bitowy przetwornik Wolfsona.



Nie jest "możliwa". Jest NIEZBĘDNA!!!

Ale do środka to lampizacji nie wsadzisz, nie będziesz miał "one box". Chyba że zrobisz spora obudowę "lampizatora" i squeezeboxa wstawisz do środka ;-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marc]

Kto w takim razie mógłby się (i chciałby)podjąć się lampizacji mojego odbiornika. Lampizator miłaby być odrębną jednostką. Wszelkie propozycję proszę na priv-a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bamarek]

McGyver-> lampizator moze nie wejsc, ale to nie jedyna lampowa konstrukcja warta uwagi.

Takie cos juz istnieje i jest zbudowane na bazie Transportera, ktory jest jeszcze bardziej zaawansowany niz Squeezebox, choc z tego samego warsztatu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Bylo o tym kiedys na 6moons ale jakos nie moge znalezc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bamarek]

Mozliwe, ze niedlugo stane sie wlascicielem standardowej maszyny i bede chial wyprowadzic sygnal na lampucere. Potem pojdzie to na pre lampowe. Taki jest plan, a jak bedzie to zobaczymy...to niestety kosztowna zabawka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

kosztowna?

lampucera

100zł

+ nowe kondy 20zł





kosztowna, chyba ze " standardowa" maszyna jest niezwykle kosztowna.



jednym zdaniem: inwestowanie w transport nie ma sensu. Poczytaj zakładkę

Goldmund znajdz 5 szczegółów



ap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

artPaw, 28 Maj 2008, 18:35



>kosztowna, chyba ze " standardowa" maszyna jest niezwykle kosztowna.

>

>jednym zdaniem: inwestowanie w transport nie ma sensu. Poczytaj zakładkę

>Goldmund znajdz 5 szczegółów

>

>ap



Ale bez ekstremizmów proszę. Jasne że lampizację można zaaplikować do plastikowego Soniaka za 5ozł z Allegro lub z bazaru, ale ja to bym chciał mieć jednak odtwarzacz z metalowym frontem, i żeby nie był taki lekki, że wciśnięcie dowolnego przycisku powoduje odjechanie całego sprzętu do tyłu ;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

można DVD przykleić , nie przesuwa się.



UHU patafix polecam





:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Można też dopełnić go ołowianymi żołnierzami. Będzie cięższy.

:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Dzięki, ale nie skorzystam. Nie zamierzam później zapierdzielać na odsłuchy z całą szafką do której jest przyklejony odtwarzacz ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

badziewiaste do bólu żenujące dvd



a nie odtwarzacz



ap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

Witam,ja kończę własnie wyjscie lampowe i to nie jest taki mały koszt.Moje rozwiązanie to koszt około 750zł tylko za elementy .Schemat taki pogladowy zamieszczałem tutaj strone wczesniej .Sam układ nie jest skomplikowany .Ja na kanał stosuje dwie 6n23p.Natomiast jak chce się zrobić dobry zasilacz to już jest koszt .Prostowanie lampowe ,stabilizacja napiecia anodowego też na lampie do tego dławik.Stabilizacja napiecia żarzenia .Układ opóznionego załączania napięcia anodowego .Oczywiscie jakaś obudowa spokojnie wyjdzie około 1tyś zł.Zastosowane są standartowe elementy jedynie na kondensatory dałem około 200zł .nawet jak nie licząć kondensatorów 800zł to też nie jest mało .

Mozna zrobić mniejszym kosztem ,jednak spróbujcie zrobić do tego układu naprawde dobry zasilacz.



Pz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bamarek]

artPaw -> nie kumam, co ma transport Goldmana do Sqeezeboxa? To jest music serwer, idea kompletnie inna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

nie kumasz ponieważ Goldman to co innego niż Goldmund

ap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

digi



można jeszcze lepiej i drożej



ap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

bez dławika

i

opornika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

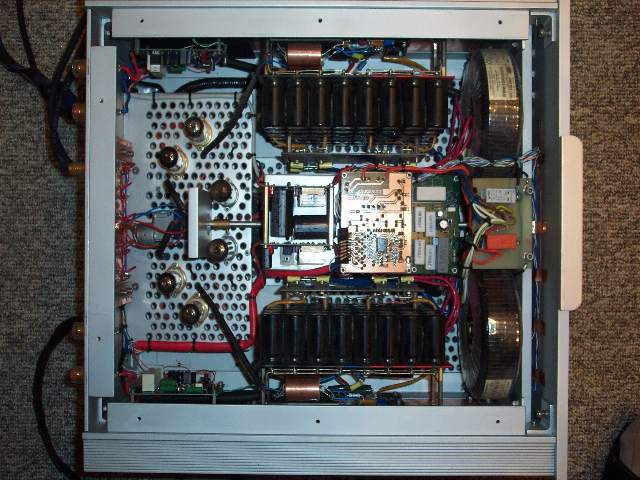

W układzie który zamieściłeś to trafo to tylko przekładnia zasilacz też musisz zrobić jak zrobisz na lampie to musisz dać dławik.Robiłem układ na transformatorze takie rozwiazanie jest ok ale jako stopień końcowy.Transformator w układzie lampowym to zło konieczne . W tym akurat układzie plusem jest to ,że nie potrzeba go stosować.W dawnych latach miałem troche wzmacniaczy lampowych ,natomiast teraz słucham hybrydy bez globalnego sprzęzenia .Połączenie lampy z końcówką na tranzystorach daje dobre wyniki.W sygnale są tylko dwa kondensatory separujace układ lampowy i wyjscie mocy na tranzystorach.Układ wzmacniacza jest w zasadzie prosty ,ale rozbudowany zasilacz wszelkie stabilizacje

zabezpieczenia 3 trafa sterowanie pilotem itd. Końcówka pracuje w klasie a i wyszło 30kg zywej wagi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

6N1P-EW NOS http://www.allegro.pl/item373225652_6n1p_eb_nos_military_byle_zsrr.html



GM

[digi58]

6N1P nie jest odpowiednikiem E88CC = 6DJ8 = 6922 ta lampa ma całkiem inne parametry.



Pz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

A to już trzeba by napisać sprzedającemu. :-)



GM

[digi58]

Masz racje ale link znalazł się na forum dlatego napisałem.



Pz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bamarek]

artPaw -> Goldman ma blizej Goldmunda niz DVD do serwera muzycznego ;-). Uwazam, ze temat lampizacji tego czegos jest ciekawy bo pewnie predzej czy pozniej kazdy z nas bedzie cos takiego w domu posiadal. No ale to troche off topic jest..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Serwer czy nie, DAC w środku ma? Ano ma. A jak ma to można ( a wręcz trzeba) go zlampizować. Kropka.
