Problem z Technicsem (przestaje grać)

[max84]

Sprawa wygląda tak, że mój Technics SU-V670 PXS cap. od jakiegoś czasu przestawał grać podczas słuchania. Gasła lampka "current drive", "voltage control" pali się cały czas. Teraz wzmacniacz nie chce nawet zacząć grać: po włączeniu nie zapala się wspomniana lampka "current drive". Będę wdzięczny za rady dotyczące naprawy.

[raczeqq]

Sprawdź przekaźniki szczególnie w środku , popatrz czy gdzies nie ma zimnych lutów , potem sprawdzić wzmacniacz napięciowy oraz prądowy , jeżeli nie daj.... poleciało SVI3205 , mam ze swojego su-v570pxs sprwną z demontażu, jak chcesz mam gdzieś schemat . wal na PW

[pawlik7294]

Kolego wywal całą elektronikę i wstaw AVT2180 z LM3886



niestety zasilacz TEŻ napięcia za duże



(potencjometr głośności, selektor wejść i włącznik ZOSTAW)



wtedy dopiero maszyna zagra :)



końcówki SVI są niestety słabe



Pozdro

[ALTON]

pawlik7294 ty se kolego żarty robisz? Na dodatek tak debilne?

[ALTON]

Zimne luty w bloku zasilania.

[pawlik7294]

NIE



SVI 320X pracujący w klasie B jest debilny

[ALTON]

Pawlik7294 uzasadnij. Tylko błagam cię.. treściwie, logicznie i sensownie.. nie bzdurami wyssanymi z palca.

[pawlik7294]

ok



niestety nie są to bzdury



przy okazji TECHNICS i PANASONIC to jedno i to samo



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





faktycznie może z wyjęciem całej płytki drukowanej przesadziłem :)





trochę o klasie AA (niektórzy mylą ją z klasą A (ja sam kiedyś myślałem że to coś podobnego))





na tej stronie o wzmacniaczach i "trybach" w jakich pracują



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





odnośnie wzmacniaczy technicsa wystarczy wpisać w google opinie o wzmacniaczach technics





niestety nie są pochlebne (i większość po 1990 na scalakach SVI)



AUDIOSTEREO traktuje technicsy tak samo



(część ludzi mówi że to HIEND ale tak naprawdę niczego innego nie słyszeli)





1 NAPRAWA



można oczywiście wymienić scalak hybrydę SVI (strasznie droga)



już wole STK42XX (klasa AB)



jeżeli już bym się tego podjął to



wymieniłbym wszystkie rezystory dookoła scalaka na metalizowane 1% 0.6W (większej mocy oczywiście na większe)



rezystory ustalają warunki w jakich pracuje SVI (nic nie psuje się bez powodu)





2 TO DRUGIE (LM3886)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



nie trzeba wywalać całej płytki wystarczy usunąć SVI i niestety transformator

w roli transformatora mógł by się sprawdzić np TS-120/13 użyty w diorze WS442 (wtedy moc wzmacniacza spadła by do ok 2x40W)



radiator i kondensatory są fajne



Domyślam się że to duże przedsięwzięcie



ale ile radości z sukcesu (z przypadku porażki nieco gorzej)





a coś o 3886



nawet pchają go do sprzętu HI END



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





a na zakończenie



zrobiłem ze swoim wzmacniaczem coś podobnego TERAZ TO DOPIERO "WYMIATA" JAKOŚCIĄ



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





POZDRAWIAM :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ALTON]

Fajnie, że powklejałeś mi kilka niepotrzebnych linków. Niestety.. to są bzdury, prosiłem. Mądrze i logicznie.

[ALTON]

Tak poza tym widzę, że przywiało cię z elektrody :-)

[pawlik7294]

widzę że nie tylko ja się pomyliłem



zadaj pytanie na STEREO

[piotr_37]

Tak jak ALTON radzi posprawdzaj luty i napięcia na zasilaniu a potem można coś dalej szukać.

[pawlik7294]

ALTON wydawało mnie się że to ty napisałeś post



tak żarliwie się kłócisz



coś tak czuję że autor max84 najmniej się tym wszystkim przejmuje



"Tak jak ALTON radzi posprawdzaj luty i napięcia na zasilaniu a potem można coś dalej szukać"



technics panasonic mimo słabego dźwięku swoje produkty robi z dobrych gatunkowo części

i raczej zimnych lutów tam nie ma



to nie pierwszy wzmacniacz z takimi objawami

[Muzg]

Jakość elementów nie ma nic do lutów. Zimne luty właśnie sporo dotyczą lepszych sprzętów, bo tam i ciepło, a te słabsze modele już się dawno rozleciały. Rezystorów bym nie ruszał, bo w japońskich sprzętach zazwyczaj były montowane metalizowane.



P.S. Właśnie skończyłem poprawiać zimne luty w wyższym modelu SONY ES.

[pawlik7294]

Racja za to odpowiedzialne są ZIMNE LUTY :)

[ALTON]

Tylko teoretycznie. Technics i Panasonic to to samo od bardzo dawna i nie jest to żadna tajemnica. Ba! Nie ma czegoś takiego jak Technics i Panasonic.. jest Matsushita Electronics. Zimne luty zdarzają się często w tych produktach szczególnie, przy elementach koło radiatorów. Przez moje ręce przeszło z 50 amplitunerów i zestawów stereo z komunikatami F61 i Overload gdzie garść lutów ożywiała sprzęt. Technics stosuje taką politykę, że pcha przeważnie (w tych nowszych seriach - miniwieże, wzmacniacze) stabilizatory na radiator z końcówką mocy. Tak czy siak nie można być prorokiem ponieważ autor może jedno napisać, a realia będą inne.



I tak jeszcze na zakończenie użytkowniku pawlik7294. Nic do Ciebie nie mam, jednak jak coś piszesz przemyśl to 10 razy bo co raz znajdzie się w internecie już tam zostaje. Zaprezentowałeś niski poziom wiedzy elektronicznej myśląc, że mi dokopałeś. Poza tym wzmacniacze pokroju symasyma i lm3886 składałem z 8-9 lat temu.

[pawlik7294]

nie złożyłem SYMASYMA kupiłem na allegro



odnośnie składania zajmuje się teraz



Wzmacniacz mocy na HEXFET - Giesbertsa EE194 od podszewki



a odnośnie postu



żeby było co ratować? Technics SU-V670

[mariusz05]

Polecam na początek sprawdzenie tranzystora włączającego przekaznik,umnie padł,co do zimnych lutów to też dobra rada,szczególnie jeżeli sie go rozbierało na czynniki pierwsze , stop używany do lutowania był bardzo miękki ,przypuszczam że z racji niskiej temperatury topnienia.Mój suv 670 jakoś przetrzymał experymenty i poza przekaznikiem i tranzystorem właczającym go , nic od 1991roku więcej nie padło a czasami grał na full(czasami tylko zabezpieczenie sie włączało i pewnie dlatego wypaliło styki przekaznika)

[pawlik7294]

kolego max84 zrobiłeś coś z tym Technics'em?

[laa83]

Tchnics robił z dobrych komponentów,ale co do zimnych lutów to się nie zgodze,pewnie jest ich tam pełno:)troszeczke gratów technicsa naprawiłem to wiem,mało tego często oporniki zmieniają w nich wartości(te cztero paskowe),kondy raczej nie padają.....

[pawlik7294]

poddaję się :( (ZIMNE LUTY mnie wykończyły (mnogość wpisów))

[Demasked75]

Nie poddawaj się, to dobry wzmak. Kup serwisówke i krok po kroku. A znajdziesz problem.

[Demasked75]

...A zrób zdjęcia.

[ALTON]

Demasked75 poco kupować? :) Jest ogólnodostępna.

[januss73]

Skoro nie zaskakuje przekaźnik załączający głośniki dla czego nie sprawdziłeś jeszcze DC wyjścia (oczywiście przed przekaźnikiem) lub sprawności trznzystorów mocy?

[ALTON]

Wnioskując po opisie, usterka na początku zdarzała się rzadko.. z czasem jednak coraz częściej. To nie wina stałego na wyjściu. W tym technicsie siedzi SVI3205B którą wyjątkowo ciężko upalić (notabene świetna hybryda).

[raven1985]

>trochę o klasie AA

O klasie AA tam nic nie ma.

>SVI 320X pracujący w klasie B jest debilny

Mam nadzieję że to żart akurat SVI pracuję w klasie A !

>końcówki SVI są niestety słabe

? Nie masz pojęcia o czym piszesz.



Pomyśl nad tym rysunkiem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawlik7294]

Nie ty kolego nie masz pojęcia co wklejasz



klasa AA drugi raz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



trzeba przewinąć trochę na dół i tam jest



Jest to sposób budowy wzmacniacza "dwa w jednym", czyli dobrej jakości wzmacniacz małej mocy, pracujący w klasie A, i drugi który pracuje w klasie B, o większej mocy. Oba wzmacniacze są połączone specjalnym mostkiem tak, aby przy małych sygnałach pracował ten o mniejszej mocy, przy większym zaś sygnale płynnie włączany jest drugi, mocniejszy. Wzmacniacze takie mają niskie zniekształcenia nieliniowe i bardzo małe przesunięcia fazowe. Wzmacniacze takie propaguje m.in. Technics. Jest to bardziej klasa marketingowa, nie mająca wiele wspólnego z tradycyjnym podziałem wzmacniaczy na klasy.



w Wikipedii jest to samo



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

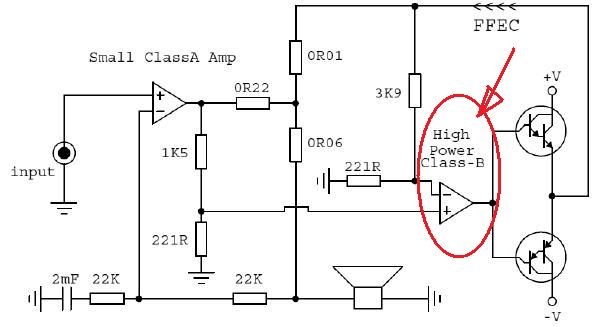

poniżej zdjęcie a na nim zaznaczone HIGH POWER CLASS -B (zgadnijcie co to znaczy)





jest jeszcze możliwość usprawnienia SVI3205 oczywiście jak zacznie działać po naprawieniu



ZIMNYCH LUTÓW



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ALTON]

pawlik7294 zafundowałeś mi solidną dawkę śmiechu przed chwilą. Dzięki :)

[ALTON]

A poza tym, źle zaznaczyłeś wzmacniacz w klasie B.
