Lapizacja DAC-a CS4390

[proximate]

Pojawił się problem bo chcę podłączyć lampy np 6N6P do DAC-a CS4390 , niestety wyjścia są symetryczne , a nie znalazłem w sieci gotowego rozwiązania dla takiego układu . Czy ktoś z kolegów może dopomóc w tej sprawie , nie chciałbym odkrywać świata na nowo . Dzięki Adam

[Matthew]

dla plusa i minusa użyj osobnych stopni i takich samych układów, czyli 2x więcej lampek...

[McGyver]

Matthew, jemu chyba nie o to chodzi, chodzi mu raczej o desymetryzację. Twoim sposobem wyprowadza się sygnał na XLR. Można też pobrać sygnał na RCA z samych ujemnych wyjść dodatnie puszczając luzem. Ja tak zrobiłem w DACu na CS4397.



Natomiast desymetryzację można przeprowadzić tak:

-trafolkiem (np. Sowterem). Końce uzw. pierwotnego wpinamy pomiędzy wyjście + a wyjście -. Jeden koniec uzw. wtórnego na wejście lampizatora, a drugi do gleby. Nie potrzeba w tym układzie kondensatorów na wejściu.



-układem różnicowym na lampach. Za różnicówką dajemy wtórnik katodowy, i z głowy.

[Molibden]

Można brać też sygnał prosto z DACa, po lekkiej filtracji I rz. RC.

Widać, że teraz lampizacja na topie, czyli po tym drogie cedeki pójdą w odstawkę.

[digi58]

Witam ,do tego dac stosuje taki układ .Narysowałem tak od reki ale mysle ,że wiadomo o co chodzi .Wartosci elementów nie podaje bo nie ma to sensu a jest zalezne przedewszystkim od lamp jakie się zastosuje.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ja ostatnio jestem fanem wtórnika white'a, daje nam to impedancje wyjscia cos 100-200 ohm i szerokie pasmo, nie muli, ma bas itp itd... moze na takim układzie zrobić bufor końcowy

[mkmar]

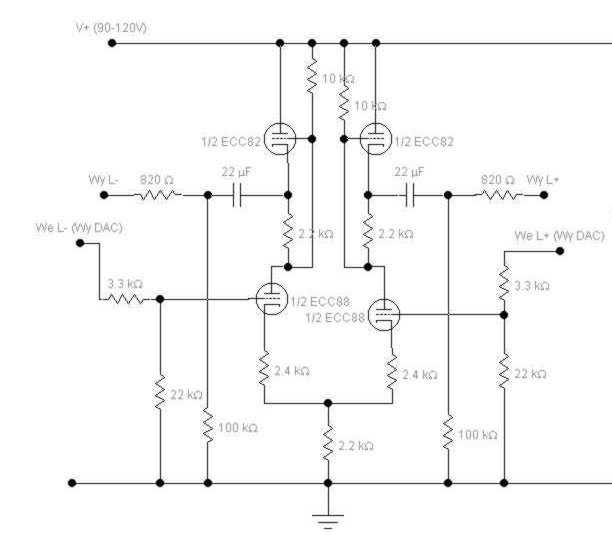

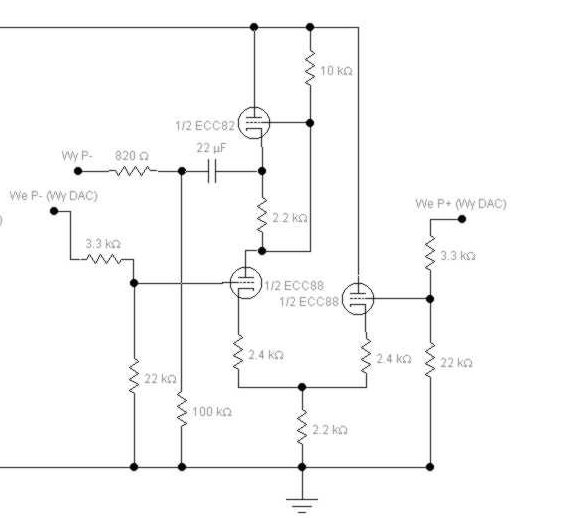

Sprawdzone w praktyce u mnie. Do wyboru wyście symetryczne i wersja dla wyjścia niesymetrycznego. Wszystko gra właśnie z cs4390.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Matthew, 13 Cze 2008, 22:57



>ja ostatnio jestem fanem wtórnika white'a, daje nam to impedancje wyjscia cos 100-200 ohm i

>szerokie pasmo, nie muli, ma bas itp itd... moze na takim układzie zrobić bufor końcowy



Zrobiłem wtórnik White'a do CS4397. Zagrało...dziwnie. Niby wszystko na swoim miejscu, a na średnicy jakoś...hm, miałem wrażenie posklejania dźwięków, zamazania mikrodetali, rozmydlenia przestrzeni. Efekt ten dotyczył wyłącznie średnicy, bo bas był jak sprężynka, a góra czysta i dźwięczna. Generalnie SRPP w tym miejscu brzmi lepiej.

[wilu żubr]

Wg. mnie najlepszym sposobem będzie rozwiązanie z odtwarzacza AudioAero Capitol.

Czyli- jedna trioda najlepiej nisko prądowa +z przetwornika wchodzi na siatkę a do -z przetwornika idzie rezystor katodowy(zamiast do masy).Trzeba wiedzieć że prąd spoczynkowy lampy popłynie przez oporność wewnętrzną -przetwornika.

Pełna desymetryzacja i super działanie.

[McGyver]

No tylko że tam jest DAC z wyjściem prądowym, a my tu gadamy o DACach z wyjściem napięciowym.

[Rambo]

to rozwiązanie mkmar - to jakby rozwiązanie przeniesione z Vdac, tyle że tam na górze była jeśli pamiętam ECC83.

[mkmar]

To rozwiązanie było opisane w GlassAudio nr 6/98 a właściwie cały Dac, gra przyzwoicie a przede wszystkim jest łatwy do uruchomienia tj. rusza bezproblemowo od pierwszego odpalenia. Stopień lampowy to właściwie wtórnik W`hitea - same zalety, a brzemienie można modyfikować doborem lamp.

[efekt02]

Glass Audio nr 6/98 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

myślałem o tym z Hi-Fi World (na dole)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

też jednak był na ecc88 i ecc82. cały artykuł mam jedynie w wersji papierowej. jak widać wyjścia daka były obciążone kondensatorami 4x470pF. poza tym raczej podobnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

Skoro jesteśmy przy Crystalu to ciekawi mnie jakie macie doświadczenia z dźwiękiem z 4390. Gdzieś w szufladzie poniewiera mi się płytka i cs43122, który zamierzam uruchomić oraz 4398 - ostatnio na czasie.

Przymierzam się też do PCM1796. Tylko kiedy ja to wszystko zrobię?

[lete]

Wszelkie mody na lampizacje, non-oversamplingi i inne "tjuningi" przemina. Na placu boju pozostana bardzo dobrze grajace odtwarzacze cd sprzed lat... :)



Pozdrawiam,

Lete

[Molibden]

Dla wszystkich nie wystarczy.

Na razie nie przemijają :-)
