Wspomoże ktoś wiedzą?

Rozplanowałem płytę montażową,trafa planuję połączyć szeregowo a pomiędzy nimi będzie dławik zasilacza.

I tu nie jestem pewien umiejscowienia dławika-czy nie będzie zbierał zakłóceń z obydwu toroidów.Na szybko maznąłem markerem jak widzę swój wzmacniacz.

Mogę go wywalić na górę obudowy ale będzie wymagał puszki a to skomplikuje obudowę.




Link to post
Share on other sites
  • Moderatorzy
W dniu 29.01.2021 o 21:32, piku bb napisał:

nie jestem pewien w którym miejscu powinien się znajdować tak duży kondensator-za czy po dławiku

Jedno i drugie ?



2 godziny temu, piku bb napisał:

trafa planuję połączyć szeregowo

Że co???

Kontakt na maila w moim profilu.



Link to post
Share on other sites
9 godzin temu, piku bb napisał:

Wspomoże ktoś wiedzą?

Rozplanowałem płytę montażową,trafa planuję połączyć szeregowo a pomiędzy nimi będzie dławik zasilacza.

I tu nie jestem pewien umiejscowienia dławika-czy nie będzie zbierał zakłóceń z obydwu toroidów.Na szybko maznąłem markerem jak widzę swój wzmacniacz.

Mogę go wywalić na górę obudowy ale będzie wymagał puszki a to skomplikuje obudowę.




... dawniej to robiono tak/ żeby nie buczało/- transformatory i dławiki kładło się na stole. Załączało się całość do sieci i słuchało w głośnikach jakie wzajemne położenie między trafem, dławikami a lampami wejściowymi dawało najmniejszy przydźwięk w głośnikach.

Link to post
Share on other sites
9 godzin temu, McGyver napisał:

Że co???

Może żle się wyraziłem-chodzi mi o połączenie jak poniżej-




2 godziny temu, Lisor napisał:

... dawniej to robiono tak/ żeby nie buczało/- transformatory i dławiki kładło się na stole. Załączało się całość do sieci i słuchało w głośnikach jakie wzajemne położenie między trafem, dławikami a lampami wejściowymi dawało najmniejszy przydźwięk w głośnikach.

A wiesz że spróbuję tak zrobić,chociaż jeszcze nie mam pomysłu jak.

Lampy i trafa głośnikowe będą daleko od traf zasilających,dodatkowo planuję po drodze 2 ekrany więc myślę że tu nie będzie problemu.

Nie miałem natomiast jeszcze do czynienia z dławikiem i ich umiejscowieniu-tu spodziewam się kłopotów.

A chcę uniknąć wywalania go na górę obudowy.

Dzięki za wszelakie podpowiedzi.

Link to post
Share on other sites
  • 4 weeks later...

Pomoże ktoś bo nie jestem pewien jak podłączyć trafo głośnikowe.Chodzi mi o dodatkowe uzwojenie żeby podpiąć słuchawki.Opis od sprzedającego transformatory-

''Opis wyprowadzeń: przewód żółty - napięcie anodowe, biały - anoda lampy, czerwony - plus głośnika 4 ohm, niebieski - minus głośnika 4 ohm (masa). zielony - masa, brązowy - sprzężenie zwrotne. Dodatkowe uzwojenie można wykorzystać również jako słuchawkowe. A po dolutowaniu do uzwojenia głośnikowego (równolegle) rezystora 8,2 ohm / 2W można podłączyć kolumnę głośnikową 8 ohm.''


Link to post
Share on other sites
9 godzin temu, ampman napisał:

Masz podane na tacy... "zielony - masa, brązowy - sprzężenie zwrotne", czyli słuchawki.

Czyli zamiast opornika 1k wpiąć słuchawki?

Potrzebny jest jakiś przełącznik słuchawki/kolumny?

Przepraszam za laickie pytania,ale pierwszy raz buduję wzmacniacz lampowy i nie chcę popełnić błędu.

Link to post
Share on other sites

Tak do masy a opornik 1k może nawet zostać... musisz skądś pobrać sprzężenie zwrotne jak nie z tego uzwojenia, to z głównego (głośnikowego). Ale uwaga na czas podpiętych słuchawek, to uzwojenie głośnikowe musi mieć dołączony rezystor 4,7 ohm, który będzie zastępował kolumny. Wtedy można sobie podpinać słuchawki o różnej impedancji.

Link to post
Share on other sites
6 godzin temu, ampman napisał:

Tak do masy a opornik 1k może nawet zostać... musisz skądś pobrać sprzężenie zwrotne jak nie z tego uzwojenia, to z głównego (głośnikowego). Ale uwaga na czas podpiętych słuchawek, to uzwojenie głośnikowe musi mieć dołączony rezystor 4,7 ohm, który będzie zastępował kolumny. Wtedy można sobie podpinać słuchawki o różnej impedancji.

Ok-w razie czego będę dopytywał gdyż wzmacniacze lampowe to dla mnie coś nowego.

Możesz podpowiedzieć-teoretycznie lampa może być mocowana w każdej pozycji-a co jeżeli mocuję ją w podstawkę z ekranem?

Stoi coś na przeszkodzie żeby była w poziomie?

Link to post
Share on other sites

No właśnie chcę założyć ekran,a chcę je w poziomie bo zależy mi na jak najmniejszej wysokości wzmacniacza.

I gdzieś ktoś pisał na tym forum że podstawki z ekranem i sprężyną nie trzymają tak dobrze lampy jeżeli ekran jest zdjęty.Nie wiem na ile to prawda.

Link to post
Share on other sites
20 godzin temu, ampman napisał:

Istnieją jeszcze takie podstawki z mocowaniem...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wiem,wiem ale chciałem wykorzystać to co mam pod ręką-poszukam jeszcze na strychu bo powinny gdzieś leżeć bebechy z jakiegoś starego tv-może tam będą takie podstawki.Kurczę podziwiam was-tyle zachodu żeby wycisnąć 2waty na kanał.Obudowa,trafa-wyjdzie pewnie tego z 10kilo i 1kilozłoty z portfela.?

Link to post
Share on other sites

Z lampami to bywa też tak, a szczególnie z tymi w pierwszym stopniu, że w nieodpowiedniej pozycji ułożone mogą brumieć, brzęczeć gwizdać, szumieć i takie tam. Zależy od rodzaju lampy a nawet danego egzemplarza. Warto to sprawdzić przed wystruganiem obudowy.

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Link to post
Share on other sites
W dniu 9.03.2021 o 20:12, piku bb napisał:

No właśnie chcę założyć ekran,a chcę je w poziomie bo zależy mi na jak najmniejszej wysokości wzmacniacza.

I gdzieś ktoś pisał na tym forum że podstawki z ekranem i sprężyną nie trzymają tak dobrze lampy jeżeli ekran jest zdjęty.Nie wiem na ile to prawda.

Od 4 lat używam wzmacniacza SE (2xEL84+ECC83) w podstawkach noval nawet bez tego kołnierza - w poziomie. Nic im nie jest, przy czym wzmacniacza rzadko przenoszę, poruszam. Lampy z zasady siedzą na tyle mocno że dość trudno je wyjąć.

Na jakimś forum spotkałem się z rozkminami, że w poziomie elektrody mogą się podczas nagrzewania odkształcać doprowadzając do zwarć, ale to chyba bajdurzenie.

Link to post
Share on other sites
W dniu 18.03.2021 o 11:50, bielszczak napisał:

Jakie stosujecie kondensatory katodowe (elektrolit plus bocznik MKP) dla lampy 2A3 i wstępnej np. 12SL7GT?

... tantalowe bez bocznikujących, a jak napięcia nie wystarczy to np MKT.

Link to post
Share on other sites
  • 1 month later...

Witam,

Korzystając z ostatniej majówki wymieniłem transformatory głośnikowe w swoim SE.

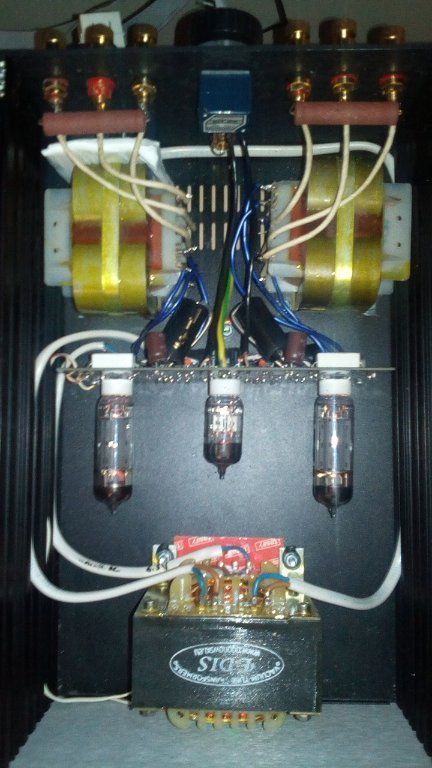

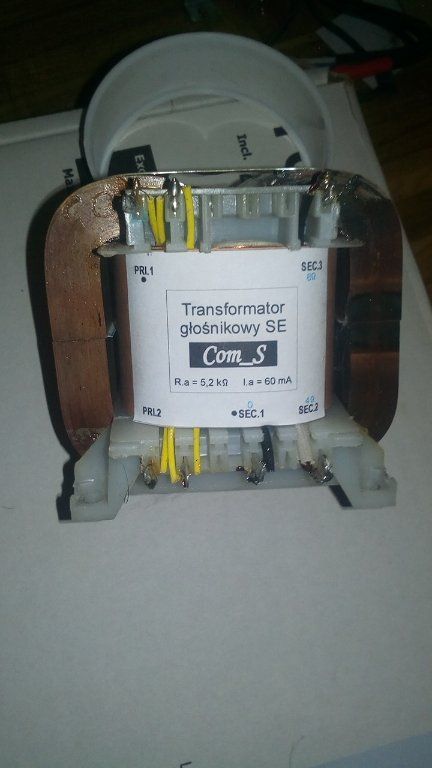

Wstawiłem kupione dłuższy czas temu transformatory od PIETRO na rdzeniach CI, zdjęcia poniżej, zmiana w porównaniu do poprzednich olbrzymia żeby nie pisać kolosalna. Jest to teraz zupełnie inny wzmacniacz po względem dźwięku w rozumieniu detali, przestrzeni i samego pasma. Żeby nie zachwalać napiszę więc, że lepiej to mało powiedziane. Piszę o tym dlatego, a nie mam powiązania z PIETRO, żeby pozostali koledzy mogli wycisnąć z EL84 granie, jakiego wcześniej nie słyszeli. Dodatkowo nowe kolumny U-Frame na starych Isophonach alnico grają zupełnie inaczej niż na poprzednich trafach.

Zadowolony słuchacz

Zorge




Audiofilizm to: niewiedza dlaczego gra, a gra - pełnia szczęścia

Audioholizm to: wiedza dlaczego gra, a nie gra -dramat

Link to post
Share on other sites

Nie chcę robić anty reklamy poprzednim (EDIS) ale te są o wiele lepsze dźwiękowo, niestety w każdym aspekcie. A koszt obecnie nie jest mi znany, kupiłem je ze trzy lata temu...

  • Like 1

Audiofilizm to: niewiedza dlaczego gra, a gra - pełnia szczęścia

Audioholizm to: wiedza dlaczego gra, a nie gra -dramat

Link to post
Share on other sites
4 godziny temu, zorge napisał:

Nie chcę robić anty reklamy poprzednim (EDIS) ale te są o wiele lepsze dźwiękowo, niestety w każdym aspekcie. A koszt obecnie nie jest mi znany, kupiłem je ze trzy lata temu...

Pietro robi zwyczajne, normalnie transformatory. Grają tak jak powinny grać poprawnie wykonane trafa.

Wersja EDIS na rdzeniach EI86 niestety ale za mało żelaza, za mała indukcyjność. Żeby mogły dorównać tym co kupiłeś od Pietro, powinny być na wyżarzanych rdzeniach EI84, indukcyjność pierwotnego chociaż 25H. pod lampy EL84

Już nieraz o tym pisałem, transformatory głośnikowe muszą być dobre, poprawnie wykonane. Inaczej szkoda się męczyć bo efekt będzie marny.

Link to post
Share on other sites
