    magazynier Poszukiwacz

    magazynier

    Opublikowano
    Opublikowano

    >>MStaniszczak

    Mogę odstąpić Ci podobne trafka do zastosowanych przez Artura.

    Bez rewalacji, ale 2 lata u mnie bardzo przyzwoicie pracowały z lampą 6V6 w triodzie.

    W zasadzie mają jeden tylko minus. Pasmo od gołu ograniczone, o ile dobrze pamiętam do 60Hz.

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    Opublikowano

    Trafa już zamówione wiec;-) A właściwie dwa komplety bo nie wiem czy i dwa takie wzmacniacze nie powstaną. Jedna para od 4pietro4, druga od Ogonowskeigo an blachach wyżarzanych Waasner-a 0.3mm. Przy okazji zobaczę czy warto było tyle zapłacić za tak małe w sumie trafka;-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    conri Entuzjasta

    conri

    Opublikowano
    Opublikowano

    Trafka od pietro_4 rewelka .Obawiałem się pod ecl86,czy nie bedą bliskie TG2,5, ale wydatek wart swojej ceny.Pomijajac wymiary(słuszne), grają pięknie .To tak dla uspokojenia ewentualnych obaw .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Aby cena głośników była adekwatna do kosztów budowy wzmacniacza musisz zbudowac głośniki sam . Gotowe o wysokiej efektywności będą kosztować bardzo dużo . Można zastosować niedrogie przetworniki Eminence , Beyma itp lub szerokopasmowe - w tej cenie chyba najciekawszą propozycję ma Fostex .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    Opublikowano

    A masz może pod ręką linka do projektu takich gotowych kolumn? Sam raczej nie zaprojektuję:-( No i tak jak pisałem czaiłbym żeby to były monitorki, a tu pewnie będzie problem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    magazynier Poszukiwacz

    magazynier

    Opublikowano
    Opublikowano

    Trafa Ogonowskiego na blachach 0.35 mm są świetne. Mam parkę 15k/8 - 4R do lampy 10Y.



    Na gotowym projekcie internetowym można się bardzo przejechać, ale o ile mnie pamięć nie myli Artur zamieścił kiedyś schemat głośników na 8" Eminance Alpha albo Delta (nie pamiętam) w tym wątku:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    Opublikowano

    Na 4 stronie podanego przez Ciebie wątku jest coś co by pasował, na:

    Eminence Beta 8 - 8 calowy woofer

    Beyma T2030 - tweeter aluminiowy

    Niestety Artur nie podał wymiarów skrzynek i informacji czy są jakoś wygłuszone etc:-) Albo ja nie znalazłem:-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Paszeko Współtwórca

    Paszeko

    Opublikowano
    Opublikowano

    arturp, 18 Lut 2009, 15:10



    >Ja kiedys zrobiłem el84 SE( 6p14p ) z audiotonu . Elementy fajne ale transformatory wyjściowe tanie

    >TG 5 . W wersji pentodowewj ze sprzężeniem grał słabo więc zlikwidowałem sprzężenie i zmieniłem na

    >wersje tridową . No i bajka



    Ten wzmacniacz pierwotnie występował wyłącznie w wersji triodowej, dopiero całkiem niedawno stona została z-upgradowana i z triody zrobiła się pentoda. Zbudowałem go dwa lata temu. Z nawijanymi przez kolegę 5-sekcyjnymi trafami zagrał super, z tym że ja podłączyłem do niego wysokoefektywne Isophony alnico na deskach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Paszeko Współtwórca

    Paszeko

    Opublikowano
    Opublikowano

    esh0, 18 Lut 2009, 14:02



    >Tak się składa, że wcześniej miałem na pająka i... też brumiło o_O



    Jest jeszcze wiele opcji walki z brumem do wypróbowania. Symetryczne uzwojenie żarzenia, hum pot, umasienie jednej ze "stron" żarzenia, podniesienie potencjału grzejników o kilkadziesiąt woltów, żarzenie DC, żarzenie DC stabilizowane,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kubedes Entuzjasta

    kubedes

    Opublikowano
    Opublikowano

    MStaniszczak, 18 Lut 2009, 15:23



    >I tu pytanie - jakie małe głośniki możecie do tego polecić (niestety ma

    >to grac w biurze i podłogówek nie zmieszczę... No i fanie by było żeby mnie cena nie zabiła.

    >Nie będzie musiało być głośno - w końcu do biura;-)



    Może takie cusie na Fostexach FE103:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Dobrze udokumentowany projekt.



    Albo coś stąd:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Sporo osób pyta o te głośniki więc w prezencie dla miłosników kilku watów opis i schemat .

    Obudowa 30 litrów o wymiarach :

    - szerokośc 24 , wysokośc 56 , głebokość 40 . Tuba BR skierowana do tyłu o średnicy 10,2 cm i długości 14,8 cm . Wytłumienie to tylko jedna warstwa maty bitumicznej na wszystkich ściankach a także min 3cm watoliny lub pianki na wszystkich ściankach . Warto zrobić przednia ściankę grubości min 35mm , reszta min 25 mm MDF . Ułożenie głosników na ściance nie jest ,, strategicznie istotne " ale warto aby midwoofer był blisko geometrycznego środka , głosniki nie powinny byc oddalone od siebie o więcej niz 2-3cm ( ich obudowy oczywiście a nie centra akustyczne ) i aby tweetery były przesunięte względem osi pionowej ścianki o kilka centymetrów ( w odbiciu lutrzanym ) .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

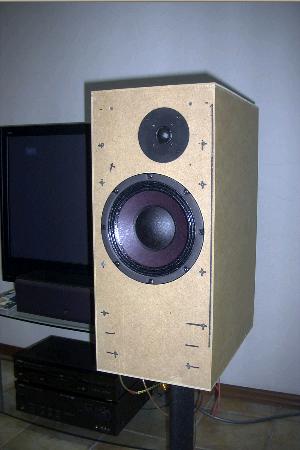

    Chodzi oczywiście o te głośniki na Eminence Alpha8 i STX a nie starszą wersję na Eminence Beta8 i Beyma 2030 .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-3970-100003365 1235157055_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Ważne . Tweeter wpuszczony w obudowę , zlicowany . Woofer natomiast powinien wystawac , jego kosz nie powinien być wpuszczany w obudowe , dzieki temu poprawia się nieco charakterystytka fazowa układu .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Zestaw , który zrobiłem był w wersji prototypowej więc zastosowałem tanie elementy z Polinku . Cewka woofera jest rdzeniowa z grubego drutu , nie ma problemu z nasycaniem rdzenia poniewaz te monitory grają ze słabymi wzmacniaczami ( tania i ma bardzo niska rezystancję więc nie zamula ) a cewki tweetera to powietrzne spiekane z drutu 0,3-0,5 mm. Kondesatory Jantzena Crosscaps i metalizowane rezystory 5W w szeregu a 10W do masy . Dośc istotne sa kable wewnętrzne od terminali do zwrtotnicy i dalej do głośników - dla tweetera wystarczy godziwa plecionka IXOS ale dla midwoofera warto wstawic coś solid core - np Audioquest lub Reson .Gniazda głośnikowe - lepsze są te w plastykowych terminalach niz takie długie , które się wpuszcza bezpośrednio w obudowę . Długie marnują dźwiek bo to kawał mosiądzu - najgorszy materiał w torze .

    Koszt wykonania tych monitorów na standardowych elementach wyniesie około 1k PLN . Ale cierpliwi zrobią za 500 szukając uzywanych głośników i elementów na allegro :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Paszeko Współtwórca

    Paszeko

    Opublikowano
    Opublikowano

    esh0, 20 Lut 2009, 11:31



    >Paszeko możesz opisać metodę podniesienia potencjału żarzenia?



    To proste, po prostu obwód żarzenia musi być na potencjale wyższym od katod. Wystarczy marnych kilka woltów. Mozna w tym celu np. podłączyć środek uzwojenia żarzeniowego, który zwykle jest uziemiony dołączyć do dzielnika zasilanego z napięcia anodowego.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    na trafkach od Tatry i schemacie z Fonara

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Odnośnik do komentarza
    Udostępnij na innych stronach
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    a tak wyszło finalnie.

    P Ogonowskiego cenię ale te są lepsze.

    Schemat Mulladd 3 wat modyfikowany w zakresie wartości przez Japońców z netu

    Miało być tanio wyszło 7 stówek + milutka robótka (w necie kit stoi za 845$).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Odnośnik do komentarza
    Udostępnij na innych stronach
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    >Czyli jakie ?

    Każdy ma swojego guru. Mój żaden guru ale jest pod ręką, znam do od 20-stu lat, ma dostęp do starej zachodniej blachy i wiem jak i z czego jest zrobione. Kontakt nie jest tajny (na priv)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Odnośnik do komentarza
    Udostępnij na innych stronach
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    nie mogę znaleźć linku

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Odnośnik do komentarza
    Udostępnij na innych stronach
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    Jest jeszcze coś podobnego Philipsa dla EL34

    Jak będę miał w ręku materały to podrzucę.

    Zrobię go wtedy ale dla 6L6

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
