Magnetostaty DIY magnesy z Chin

**jacek_zagaja** · 23 Września 2008

Chcialbym Was zapytac czy byloby grupowe zainteresowanie budowa magnetostatow pelnozakresowych? Kluczowa role pelnia tu baterie magnesow neodymowych - minimum 500 w rozmiarze 50x12x5mm na pare. Fabryka z Shenzen w Chinach oferuje N35 za 0.52$ plus wysylka za minimum 2000 sztuk. Jest to ponad dwukrotnie mniej niz w najtanszym detalicznym sklepie online.

Magnetostaty takie latwo zbudowac - wystarczy rama, plyta stalowa, folia mylarowa lub inna nie higroskopijna a na nia naklejona folia (tasma) antywlamaniowa. Mozne je konfigurowac jako pojedynczy dipol, podwojny dipol przeciwsobny lub bipol symulujacy odgrode nieskonczona. Transformator niekonieczny. Tasma antywlamaniowa 9mm daje okolo 2,5Ohma. Dzwiek oczywiscie Hi-End.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

areczek · 23 Września 2008

Witam temat i głośnik bardzo ciekawy,a jak wygląda sprawa z ilością magnesów oraz uformowaniem ich w odpowiedni układ magnetyczny?,bardzo mnie to ciekawi tym bardziej że kiedyś robiłem próby z takim głośnikiem.Czy same magnesy wystarczą czy trzeba stworzyć układ magnetyczny(szczelina magnetyczna dookoła ramy)z magnesów i nabiegunników?

escaper · 8 Października 2008

kojarzy ktos moze jakis ladny lopatologiczny rysunek z opisem dzialania tych wszystkich magnetostatow, elektrostatow i tego typu wykminionych akcji?

josef · 8 Października 2008

wpisz w google to znajdziesz wszystkie informacje

**jacek_zagaja** · 9 Października 2008

Konstrukcja tych glosnikow jest bardzo prosta mimo to nie udalo mi sie zrobic malego prototypu na tyle dobrze zebym mogl pochwalic sie dobrymi pomiarami. Wyglada to tak ze na perforowanej plycie ustawiasz rzedy magnesow neodymowych, kazdy rzad ma odwrotna polaryzacje a magnesy sa polaryzowane wzdluz grubosci. Odstepy miedzy rzedami wynosza okolo 5mm - zalezy od ich szerokosci. Taki prosty motor ma natezenie do 0.2 Tesla i pracuje dosc liniowo zatem znieksztalcenia sa niewielkie - producenci estradowek podaja nawet 0.2% w ukladzie przeciwsobnym przy SPL>100dB. Membrana wisi sobie nad tymi magnesami na ramie wiec sposob zamocowania determinuje ksztalt i polozenie rezonansu niskotonowego. Jest to motor single-ended. Uklad przeciwsobny push-pull jest odbiciem lustrzanym wzdluz plaszczyzny membrany, a zatem tworzy zlozony rezonator Helmholtza. Czyli zwiekszasz efektywnosc o co najmniej 6dB (0.5 Tesla) ale kosztem powstania malych rezonansow.

Minimalny sensowny rozmiar magnetostatu to co najmniej 60x40cm co daje min. 500 magnesow plytkowych. Jak wiadomo uzyskanie ceny 1zl za magnes graniczy z cudem takze wydatek jest spory. Chiny oferuja za 0.5$ + wysylka ale dolar teraz rosnie :(

Zaleta jest fakt ze taki panel bez wysilku pracuje w pasmie 20Hz-15kHz. Apogee daje supertweeter a Magnepan nie wyrosl jeszcze z drutu przyklejanego do membrany i magnesow ferrytowych.

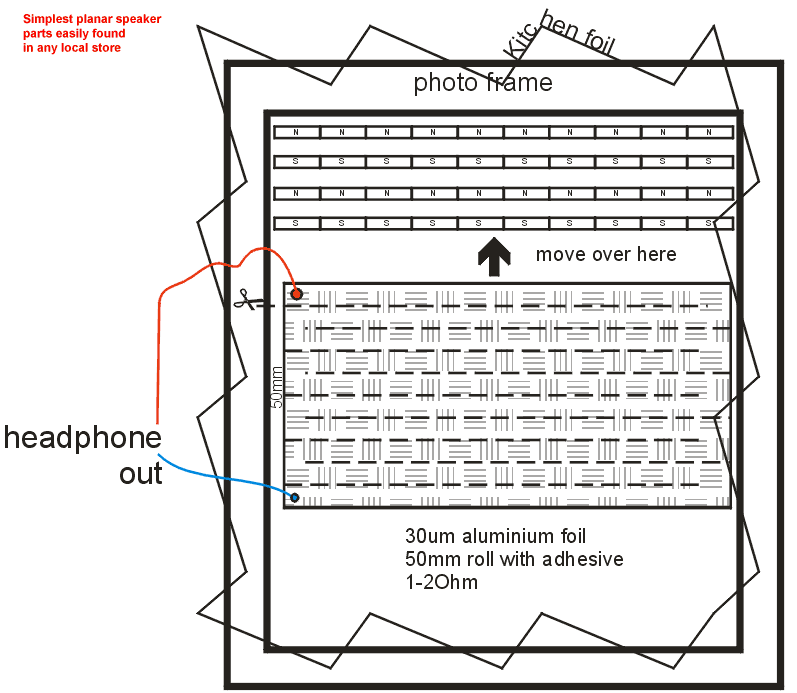

Najprosciej jest zrobic sobie model z folii kuchennej i do niej przyklejonego drutu nawojowego np. z nieuzywanego transformatora sieciowego 5-9V. Mozna uzyc kleju w aerozolu. Folie wystarczy napiac na ramke do obrazka. Z folia aluminiowa samoprzylepna ciezko sie pracuje a jej grubosc jest za duza. Z kolei metalizacja folii jest za cienka (0.02um) i jak zwykle warstewka 0.5-4um ktora potrzebujemy jest trudna do namierzenia wsrod producentow.
