Zestaw inspirowany Sonus Faber Elipsa .

[arturp]

W tym wątku będę prezentował postępy prac oraz opis techniki budowy zestawów głośnikowych inspirowanych modelem Elipsa firmy Sonus Faber . Nie jestem w tym oryginalny poniewaz podobne głosniki opracował juz Troels Gravesen ( od którego zamierzam czerpać niektóre pomysły )ale nie o oryginalnośc tu chodzi tylko o budowe głośników spełniających nastepujące kryteria :

- szeroka , łukowata ścianka frontowa ponieważ -, cyt ,,The elliptic design of the cabinet results in an extraordinarily wide deep soundstage,with players taking on solid, three-dimensional form "

- wysokiej jakości przetworniki - to ma świetnie grać

- układ trójdrożny aby głosnik średniotonowy nie był obciążany duzymi wychyleniami membrany podczas odtwarzanie niskich tonów , co pogarsza jakość średnicy

- obudowa wentylowana - br

Zapraszam do konstruktywnej dyskusji , wymiany poglądów i propozycji .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Nie jestem miłośnikiem dizajnu sonusa jak też i wszelkich "łukowatych" kolumn , ale chetnie będe sie przyglądał Twojej przygodzie, czeka Cię troche roboty. Z jakiego materiału bedziesz budował, fornir czy lakier



Jakie głośniki typujesz do tej skrzynki

[arturp]

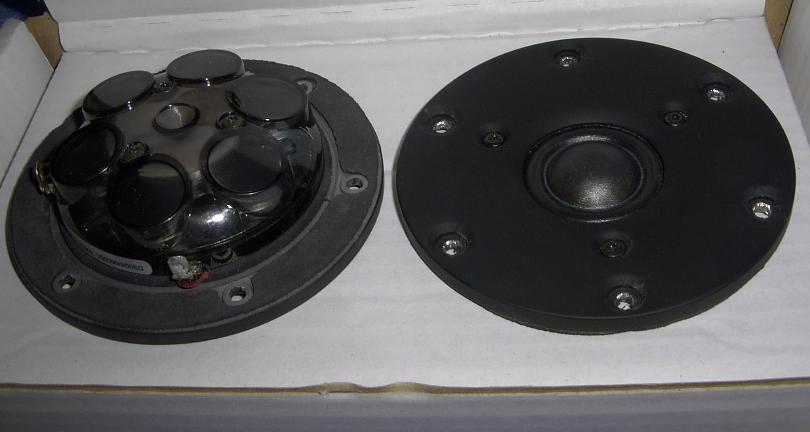

Wysokie tony bedzie przetwarzać Scan Speak D3004/66000 . Wybrałem go ze względu na wspaniałą budowę układu napędowego składającego sie z pierścienia magnesów neodymowych , niskie zniekształcenia oraz wyjątkowo liniową charakterystykę przenoszenia . Rezonans ma bardzo nisko więc mozna go śmiało połaczyc ze średniotonowym w okolicach 2-3kHz .Kupiłem na rynku wtórnym parkę za 500 PLN .

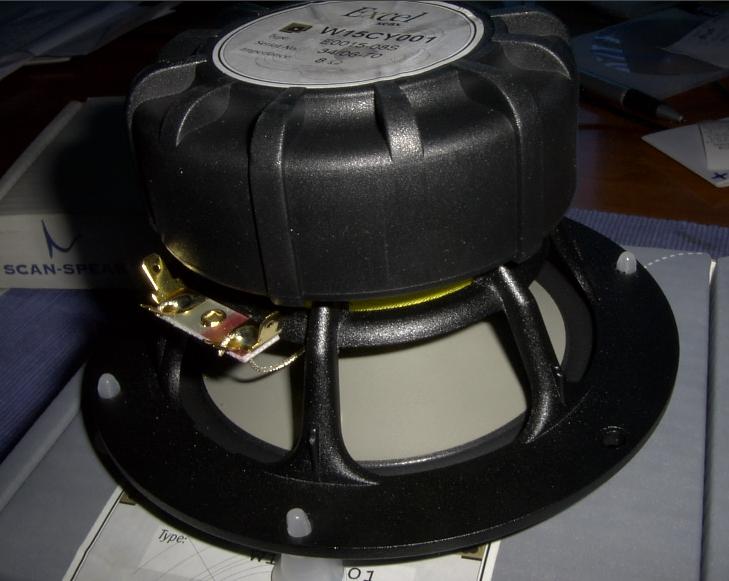

Za średnicę odpowiada mój ulubiony magnezowy Seas Excel W15CY001 . Sztywne mebrany ( metal , ceramika ) graja bardziej subtelnie , detalicznie , barwnie i ,,naturalnie" niż papierowe , polipropylenowe , kevlarowe itp. Głosnik ma świetną charakterystyke i jeden rezonans łatwy do tłumienia pułapką więc od góry mozna go filtrować 1 rzędem , co mnie bardzo interesuje .Jest to w zasadzie midwoofer więc będe mógł ustawić cz. podziału z głośnikiem niskotonowych bardzo nisko - np 200 Hz .

Woofer - myslałem o 19 cm Dynaudio 19W -38 bo taki mam ale chyba wolę coś większego w granicach 21-22 cm . Powinien dać niższe zejście basu przy lepszym wypełnieniu i kontroli .

Może ktoś coś zasugeruje . Niestety musi być tanio i najlepiej z dostepnej oferty u dealerów a nie staroć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Ja Ci zasugeruje , woofer większy coś pokroju SS 26w.

[marko3T]

Orobisz sie przy tej skrzynce wiec nie warto sie rozdrabniać na 8 calowe basy. Raz a konkretnie.

[arturp]

No tak , obudowa to wyzwanie ale już coś mam wycięte , niedługo zamieszczę zdjęcia .

Na scany mnie nie stać chwilowo . Raczej Vifa , Peerless , Seas .

[marko3T]

Czasem lepiej dopłacić , ale gdybym miał ograniczony budżet, to mój typ to Seas CA 26

[bartosz37]

Witam,

Kiedyś się napaliłem na głośniki z szeroką sianką i właśnie sonusy chciałem klonować, albo przynajmniej wzorować się na nich mocno. Bardzo ciekawy projekt.

Jak zamierzasz robić łuki? Giąć warstwy HDF? Czy skłądać z "tysiąca" elemntów? Na zdjęciu pewnie już znane klony francuzów.

pozdrawiam

Bartosz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

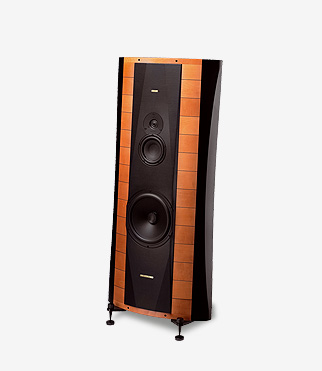

Scianka nie bedzie wygieta , nie bedzie to zwykły łuk ale kilka załamań . Tak jak na tym zdjęciu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

ArturP,

seasy W15 mialy break-up wyzej lub nizej w zaleznosci od daty producji.

Nowsze maja rezonans wyzej, ale nie jest to jeden peak tylko cos bardziej jak szczota. Jezeli masz nowsza wersje to nie wiadomo czy je okielznasz pierwszym rzedem...



Pozdr.

[arturp]

Tak , trochę o tym czytałem . Zobaczę co wyjdzie w pomiarach . Pokażę tutaj wyniki i pomyślimy co zrobić .

[arturp]

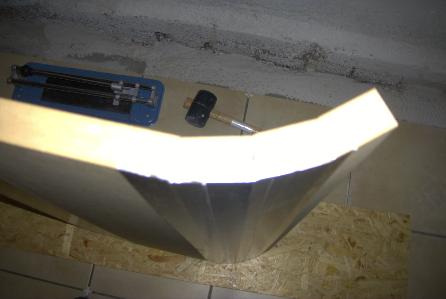

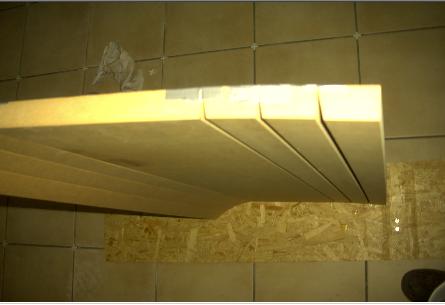

Płaska część frontu ma 23 cm szerokości . Wyskość 95 cm . Po bokach są łuki , każdy składa się z trzech elementów o szerokości 4,5 cm naciętych pod kątem 76 stopni - po złożeniu tworzą łuki .

Koszt cięcia i MDF-u grubości 2,5 cm to 240 PLN . Dużo a to jeszcze nie wszystkie elementy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

I widoczek od frontu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

coś dla ciebie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

No , to jest więcej takich jak ja :-)

[Marcin-utopia]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jak powstają orginały i powiedzy troszke przetłumaczone





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

aa ta fotka z jakiej stronki jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Niezbyt szlachetne elementy stosują w zwrotnicach ...

[Matthew]

zwrotka Amati.. kiepskie elementy? przypominam ze stosują rezystory bezindukcyjne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Artur, może głośniki audiotechnology ? ;) mozna se zamówić po kolei z jakich elementów ma byc zbudowany driver, jaki kosz, wielkość magnesu, cewki.. tylko cena..



jak słuchałem SF Guarnieri Homage to musze ci powiedzieć.. respect ;) a tam 15cm chyba audiotechnology, i miało nawet bas.

[arturp]

Ale jak zamawiasz głośnik z różnych elementów to skąd wiadmo co wyjdzie ?

Lepiej korzystać ze sprawdzonych elementów . A w temacie kiepskich komonentów to chodziło mi o to co widac na likach załaczonych kilka postów wyżej - zwrotnica do elipsy składa sie z cewek rdzeniowych , kondensatorów bipolarnych elektorlitycznych i kostek MKP za 50 groszy sztuka ...

[marko3T]

Co do cewek rdzeniowych , to nie bardzo rozumiem obawy i niechcę do ich stosowania. Myśle tutaj głównie o sekcji niskotonowej , gdzie niska rezystancja to uważam plus.

[marko3T]

>>niechęć

[EMiL]

ArturP,

a moze daytony RS na bas? Zreszta napisz ile litrow mozesz wygospodarowac na komore woofera...

[arturp]

marko3T,

ja oczywiście bardzo lubię cewki rdzeniowe , ze wzgledu na ich cenę , niską rezystancję i niewielkie rozmiary . Stosuję je w sekcji nisko- lub średnio- niskotonowej . Ale kiedy mysle o głosnikach za kilkanaściwe lub kilkadziesiąt tysięcy to tylko taśmowe 12AWG wchodza w rachubę .

[arturp]

eMiL ,

komora woofera bedzie miała tylko około 20 litrów :-(

Myślałem o Daytonach ale ani cena ani parametry nie wypadły lepiej od Seasa L22 . Na dodatek musze szukac woofera do niewielkiej pojemności . W tej roli w symulacjach najlepiej wypada taki dziwny Usher 8133 -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niestety bas kończy mi sie na około 45-50Hz/-3dB .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

20 litrow to rzeczywiscie niewiele, chyba tylko Seas CD22RN4X moze sie sprawdzic w tak malej budzie.

Stroilbym go nieskroconym Precision Port'em o 5cm srednicy wewnetrzej (z polinku).



Jezeli dol moze byc aktywny to dochodzi jeszcze dayton RSS215 lub visaton TIW200. Maly wybor:(

[marko3T]

>Niestety bas kończy mi sie na około 45-50Hz/-3dB



To jeszcze nie tragedia, słuchałem nie dawno monitorów(mój prototyp) w których bas miał ok.55hz/f6.

Było OK.

[arturp]

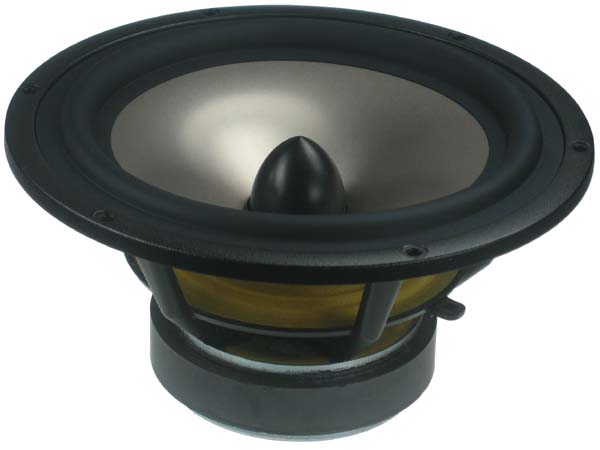

Zdecydowałem się wreszcie na głośnik niskotonowy . Nie jestem oryginalny - Gravesen tez stosuje ten głosnik . Będzie to Seas L22RN4X/P . Aluminiowy z korektorem fazowym . Osiąga doskonałe rezultaty w małych obudowach . Na załączonej symulacji schodzi do około 37Hz ( f3 ) w obudowie 24-25 litrów . Problemem może być niska efektywność i długi tunel br potrzebny do strojenia ale na to drugie znalazłemm juz wyjście . Cena to około 650 PLN w Polinku za parę . Juz jadą :-)
