Chciałem nieśmiało założyć taki oto wątek. Nie wiem czy bardziej nie pasowałby do działu STEREO ale związany jest ściśle z gramofonem czyli... ANALOG.

Mój wzmacniacz Luxman L-210 ma taki sprytny przycisk jak MODE. Jak jest wciśniety to gramy MONO a jak jest wyciśnięty to gramy STEREO. I wszystko oczywiste i działa ok.

Problem się zaczął kiedy podłączyłem gramofon Akai AP-206C. Otóż w trybie stereo gramofon gra z jednego głośnika!

Żeby usłyszeć z obu kolumn muszę wcisnąć MONO no ale wtedy mam... mono. Pozostałe źródła grają normalnie. CD podpięty w wejście phono też gra ok (w sensie tego MONO/STEREO) tzn z obu kolumn niezaleźnie czy mono czy stereo.

W czy tkwi problem? Ktoś z was ma pomysł. Piszę tutaj bo roi się tu od profesorów szeroko pojętego hi-fi audiostereo itd. A ja jestem najwyraźniej analfabetą w kwestiach prądowo, kablowo, pętlomasowych.

Z góry dziękuję za pomoc.



emka76

[jac660]

a pisałeś, że jesteś zadowolony:)))))



żeby wyeliminować uszkodzenie pre zamień kable (lewy na prawy)i sprawdź czy głuchy jest ten sam kanał czy drugi. jak ten sam - walnięte pre, jak drugi - coś w gramniaku.



najprawdopodobniej gdzieś nie kontaktuje sygnał jednego kanału, należałoby prześledzić sygnał od wkładki, do czincza. przydaje się do tego miernik uniwersalny, bo łatwo sprawdzić czy jest obwód. jak nie masz to można zrobić jakiś próbnik z bateryjką i żaróweczką. tylko jak będziesz to sprawdzał odepnij wkładkę, żeby tam nie władować jakichś prądów i nie popalić uzwojeń.

sprawdzaj najpierw kabelek sygnałowy (czerwony, lub biały) bo gdybyś nie miał masy na jednym kanale to by brumiło. może gdzieś kabel jest przerwany, złamany, może lut w czinczu puścił?

pzdr

[jac660]

jeśli obwód będzie sprawny tzn, że musisz się rozejrzeć za nową wkładką. to też łatwo sprawdzić zamieniając piny we wkładce prawe na lewe.

pzdr

[eMKa76]

jac660, 22 Paź 2008, 10:08



>a pisałeś, że jesteś zadowolony:)))))



No tak, nie uściśliłem. Zadowolony jestem z tego jak gra cd, i radio i z dźwięku wzmaka w ogóle (choć troszke bas delikatny) Natomiast przygode z gramofonem zaczynam dopiero i ogólnie jestem pozytywnie nastawiony. Tylko ta kwestia mono/stero...

[ahaja]

Zrób tak jak pisze jac660. Sprawdź gramofon miernikiem - połaczenia od pinów od wkładki z wtyczkami wyjściowymi. Jesli to bedzie OK to winny jest wzmak.

[eMKa76]

Wielkie dzięki chłopaki. Kabelki we wkładce wyglądaja ok ale zrobię jak mówicie. Nie mam miernika i ale skombinuję. Ale czy odczyt takiego miernika to: sygnał albo brak sygnału? W sensie ŹLE vs DOBRZE czy możliwe jest coś pośrodku?

Przepraszam, że zadaję głupie (jak dla Was) pytania ale na naukę nie jest chyba nigdy za późno a poprzez pytanie mądrzejszych od siebie idzie to najszybciej.



Rozumiem, że jeżeli to wzmak jest walnięty to gorzej? Chociaż byłoby to dziwne bo tak jak pisalem inne źródło podpięte w miejsce gramofonu gra ok (poza przesterowaniem, ale to chyba dlatego, że inne źródła mają mocniejszy sygnał od gramofonu).



Dzięki za rady.

[ahaja]

Zatem:

- miernik ustawiasz na pomiar R dla najniższych wartości (np 20 albo 200om)

- odpinasz kabelki od wkładki

- czerwony i biały to sygnały a zielony i niebieski to masa sygnałowa. Bierzesz miernik i z jednej strony dotykasz np czerwonego kabelka wchodzącego do ramienia a z drugiej pinu gorącego/środkowego od prawego kanału w kablu sygnałowym RCA wychodzącym z gramofonu. Opór powinien być minimalny.Jeśli opór jest bardzo duży to coś nie tak z połączeniem. Podobnie sprawdzasz pozostałe kabelki i masę. Najlepiej zanotuj sobie wyniki i tutaj napisz. Potem możesz te przejścia sprawdzić tzw brzęczykiem w mierniku.

K

[eMKa76]

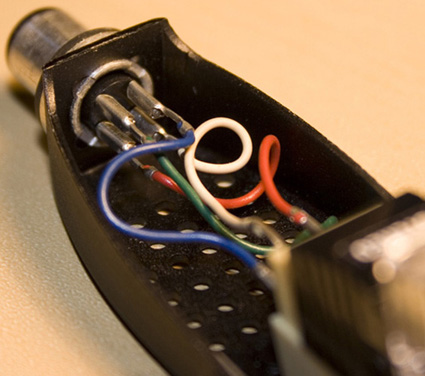

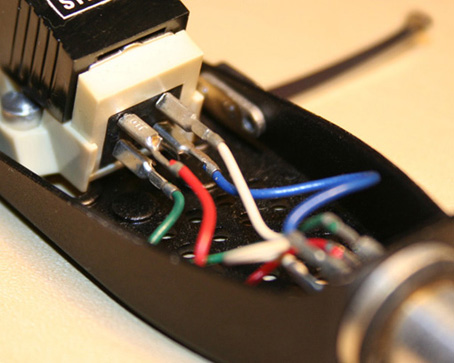

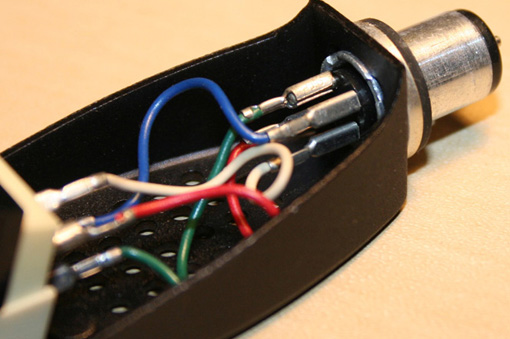

A i jeszcze zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMKa76]

I jeszcze te.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hiżu]

Witam!!



Byłoby jeszcze lepiej jak byś załatwił miernik z buzzerem, tzn. z funkcją sprawdzania ciągłości przewodu, jeżeli przewód jest ok to miernik daje znać sygnałem dźwiękowym, jest o tyle wygodne, że nie trzeba wtedy patrzeć na miernik bo ewentualny wynik jest po prostu słyszalny. Ale tak czy owak zacznij (tak jak radził jac660) od zamiany (prawy - lewy) kabli sygnałowych z gramofonu, bo z tym jest najmniej roboty i w razie pozytywnego przejścia takiego testu od razu eliminujesz pre z dalszego dochodzenia.



Pozdr. H.

[eMKa76]

Dzięki chłopaki za rady. Rozpoczynam poszukiwania miernika. Jak nikt w pracy nie będzie miał to zrobię numer z bateryjką. A potem skończy się to pewnie tak, że zacznę szukać nowego gramofonu :)

[ahaja]

Brzęczyk zabrzęczy kiedy będzie przejście, ale lepszy jest test oporności - tam płyną zbyt małe prądy - wkładka. Dlatego lepiej najpierw zmierzyć oporności a potem potwierdzić buzzerem.

K

[eMKa76]

Czyli nie ma co bawić się z bateryjka i żaróweczką? Bo miernik będe miał dopiero we wtorek a jestem raczej w gorącej wodzie kąpany i chciałbym wszystko już natychmiast teraz!!

[jac660]

jest się co bawić ;) zrób sobie próbniczek i posprawdzaj, miernikiem się nie przejmuj nie jest konieczny, po prostu wygodniejszy. i nie zawracaj sobie na razie głowy oporem (sory ahaja), z tego co piszesz masz po prostu przerwę w obwodzie, kabelek gdzieś się urwał pewnie. jakby kanał grał ciszej/głośniej to tak, można szukać, ale u ciebie wcale nie gra.

pzdr.

[eMKa76]

No ale w takim razie skąd idzie sygnał w momencie jak na wzmacniaczu mam opcję mono wciśniętą i słychać wtedy gramofon w obu głośnikach? To sygnał wtedy idzie z jednego - losowo wybranego kanału? Zaraz po pracy sprawdzę bo gdyby moja teoria była słuszna powinna być cisza i na mono i na stereo kiedy zamienie prawy z lewym od gramofonu. A może pieprzę bzdury?

[jac660]

przez grzeczność nie przeczę ;))).

mono to po prostu oba kanały połączone i podane na oba kanały. jak jeden nie działa, to na oba kanały idzie sygnał tylko z jednego. to co słyszysz w tej chwili to jest sygnał z jednego kanału słyszany w obu. jak zamienisz wtyki będzie dokładnie to samo.

pzdr

[eMKa76]

Tylko Cię sprawdzałem.

Oczywiście wiedziałem, że >mono to po prostu oba kanały połączone i podane na oba kanały

[mielinski]

Trochę niefortunne Wam wyszło to określenie ;-D. Przekształcenie stereo => mono polega na sumowaniu (tak jak w matematyce) sygnału lewego i prawego i podzieleniu tej sumy na oba kanały.

[eMKa76]

No ale właśnie to powiedzieliśmy :), że MONO=(PRAWY KANAŁ + LEWY KANAŁ):2

[conri]

>>>EmkA

PAMIĘTAJ ODŁĄCZYĆ NA CZAS POMIARóW W K L A D K Ę .

[mielinski]

Wiem, wiem, po prostu śmiałem się z samego sformułowania ;-). No i dopisałem moją wersję :-).

[mielinski]

A poza tym, nie chcąc już zbytnio zgłębiać, to nie jest POŁĄCZENIE tylko właśnie typowo matematycznie ujęta SUMA ZBIORÓW. Polega to na tym, że "brane" są sygnały jednakowe z obu kanałów jako pojedyncze oraz sygnały unikalne dla obu z kanałów umieszczane równolegle.

[eMKa76]

>>conri

Odłączyłem!

Ale... później sprawdzałem te króciótkie kabelki wewnątrz wkładki i.. nic się nie stało. Tzn gra. Całkiem fajnie. Choć jeden kanał delikatnie ciszej.

[conri]

Gramofon używany, duże prawdopodobieństwo uszkodzonej wkładki jeśli jest słyszalna róznica międzykanałami. ta wkladka Techics EPC ma raczej średnią tłumienność miedzy kanałami , ale nie w stopniu słyszalności róznicy,

[eMKa76]

Skoro za gramofon dałem 120 zł plus 40 zł za gniazda rca i nowe IC jakie zrobiłem (plus moja robocizna 900 zł :)), a obroty trzymają to jakiej wkładki powinienem do tego poszukać? Żeby wciąż to było lepsze rozwiązanie niż nowy gramofon.

[Yul]

>>>eMKa76,

Conri, jak mi się wydaje, myli się, bo ta wkładka która jest na zdjęciach wyżej to nie jest Technics EPC. Zdjęcie Technicsa EPC było w innym wątku, za małe zresztą aby można na jego podstawie określić stan igły. Sądzę, że do Twojego gramofonu dobra będzie wkładka MM, taka do 500 zł, pod warunkiem, że usunąłeś rzeczywiście brumienia i masz niezakłócony przepływ sygnału przez ramię do gniazdek RCA.

Pozdro,

Yul

[conri]

YUL

to mi wyglada na 270 C ale ze starą igłą.Być może moja przerzutka w tych oznaczeniach. EPC EPS,czsem się myli.EPC 270 typowy 1/2", a EPS 24/25/23 podobne .i występują w T4P

[conri]

>>>Emka



Daj fotke całej wkładki, chcemy z Yul'em rozwiać wątpliwosci.Jak sie uda to z kilku stron.Tak żeby było widać igłe.

[Yul]

>>>Conri,

Ale ja myślę o tej wkładce, co jej zdjecia eMKa76 wkleił do niniejszego wątku w dniu 22.10.08. To nie Technics. Można poczekać, moze eMKa76 wklei jeszcze inne foty, takie bardziej "całościowe".

[conri]

Jeżeli to to AT

Mea culpa.
