Pomoc - projekt zwrotnicy (Seas)


Stradiwariusz

Rekomendowane odpowiedzi

Dzięki. Wykresy już rozumiem, nie wiem jeszcze w czym mogą one pomóc podczas projektowania zwrotnicy. Jak wykorzystać zalety a ominąć wady tego głośnika na podstawie tych wykresów?



Gdyby udałoby mi się zmierzyć charakterystykę głośników w domu, miałbyś więcej szans na przeprowadzenie poprawnej symulacji?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Symulacje symulacjami...



Proponuję dać cewkę 2,2mH dla woofera i sprawdzić (posłuchać) jak to zagra.

Ewentualnie do obecnej 1,2mH można dołożyć korekcję impedancji RC, która zadziała podobnie jak zwiększenie cewki.



Taki zabieg wygładzi średnie tony. Scena pójdzie do tyłu, dźwięk nabierze głębi.

Podział rzeczywiście się obniży, dziura przy częstotliwości podziału również może wystąpić. Jednak ogólnie dźwięk nabierze kultury.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Hm...w domu mam 1,2mH i 0,82mH - obie 1,4mm. jak je połączę szeregowo, da mi to 2,02mH?

2,2mH musiałbym kupić. Spróbuję też dobrać parametry do RC.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Stradiwariusz, 27 Lis 2008, 16:21



>Hm...w domu mam 1,2mH i 0,82mH - obie 1,4mm. jak je połączę szeregowo, da mi to 2,02mH?



Teoretycznie tak. W ramach testów można śmiało coś takiego zastosować.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki panowie za dotychczasową pomoc.

Wprowadziłem powyższe zmiany, ale wciąż nie brzmiało to tak jakbym sobie życzył. Poeksperymentowałem jeszcze z 1 rzędem na basie i wysokotonówce. Udało mi się na tym osiągnąć brzmienie, które daje pojęcie o potencjale Excela i Hiquphona. Zastanawiam się również nad wpływem obudowy na brak przejrzystości dźwięku - bo przejrzystości najbardziej mi brakuje. Podejrzewam, że może to mieć związek z rezonansami obudowy i pewnie z nieopanowanymi zniekształceniami głośników i niezgodnością fazową (tak a propos - jak sprawdzić zgodność fazową?)

Na szczęście barwa dźwięku, przyzwoita detaliczność i dość dobra stereofonia pozwalają całkiem cieszyć się z muzyki.



Sugerując się tym co Misiomor napisał:

"Excele mają wyjątkowo podłe zniekształcenia w basach, do tego ich break-up jest nisko. Dlatego IMHO ich przydatność do pełnopasmowej konstrukcji 2-way może być wręcz niższa od L18RNX/P."

chciałbym jeszcze powrócić do pytania o układ 3-drożny.

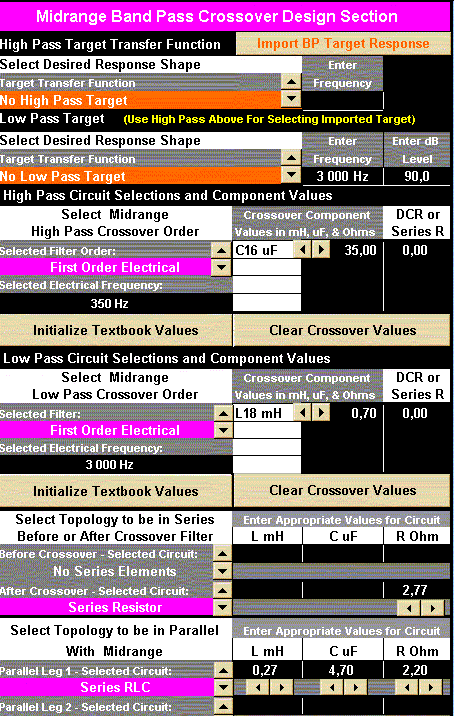

Mam Seas'a 25FEW i jego dane - dodatkowo obudowę zamkniętą do niego (ok40L)- chciałby się i z tym zmierzyć. Monitor na Excel na pewno ma mniejszą efektywność niż 85dB, podłogówka mogłaby mieć pod 88, 89dB. Zrobiłem na szybko projekt zwrotnicy - moglibyście wskazać mi błędy i dać jakieś rady?



I w linii woofera opornika 2,2 Ohm nie będzie (wyszło mi za wysokie spl w SPL tracer).



Wiem, że te symulacje nie są bardzo reprezentatywne, ale że udało mi się za ich pomocą dojść z monitorem tak daleko pomyślałem sobie, że z 3drożnym też się można pobawić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-7117-100000090 1228134831_thumb.gif

post-7117-100000091 1228134831_thumb.gif

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wykres

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A do wyboru 3drożnego ponad monitorem skłania mnie głównie fakt, że dzięki temu nie będę musiał filtrować excela tak bardzo i podział między nim a wysokotonówką wyjdzie wyżej, dzięki temu nie będzie ona tak obciążona.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Sprawdzenie zgodności fazowej wymaga niestety dobrych pomiarów, najlepiej metodą MLS - dającą informacje o fazach akustycznych (i ich wzajemnych relacjach) uzytych głośników w konkretnej obudowie. Można spróbowac też modelowania na podstawie pomiarów innych głośników (możliwie podobnych), jednak nie jest to łatwe.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na podstawie obliczeń Passive Crossover Designer zrobiłem próbną zwrotnicę do kolumny 3-drożnej i efektem jest najlepszy dźwięk jaki do tej pory słyszałem z tych głośników w moim domu. Wprowadziłem kilka poprawek w powyższej wersji - wszystkie głośniki są dzielone 1 rzędem, pułapka dla Excela jak wyżej. Niby proste a działa. Barwa brzmienia bardzo mi odpowiada - jest ciepłe ale detaliczne i dokładne.

Bardzo dziękuję za wszelkie pomysły i propozycje - wykorzystałem je również i tu.

Dźwięk wydobywa się z głośników z ogromną łatwością - stereofonia jest naprawdę 3D, w symfonice orkiestra ma wielkość ale i głębię nawet przy cichym słuchaniu głośnikach dość blisko ściany - co dopiero będzie jak je odsunę :) Nie ma to jak trochę więcej basu i parę dB SPL ekstra... Jestem lekko zszokowany efektem, ale widać czasem warto poeksperymentować. Trafiło się ślepej kurze ziarno...

Pozdrawiam

Marcin

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam! Jesli juz zaczales kombinowac , to znajac zycie wiecznie bedzie sie pojawiac pytanie - czy to aby na pewno to , czy nie mozna jednak ciut lepiej, lub moze troche inaczej.Zamiast wiadra cewek ,kondziorow i opornikow ,pomysl o wykorzystaniu urzadzenia pod tytulem BEHRINGER DCX 2496. Jest to aktywna zwrotnica. Wymarzona maszyna do symulacji . Milion mozliwosci . Tylko musialbys miec jakis dodatkowy wzmak tymczasowo,choc byc moze zostaloby to w systemie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tylko zanim wydam 500€ na części do zwrotnicy to jeszcze trochę czasu minie - jednak urządzenie ciekawe.

Pozdrawiam

M
