Drukowany pająk


farad

Recommended Posts

Dzisiaj chciałem bardzo szybko wykonać układ. Z przerażeniem stwierdziłem, że nie posiadam ani kawałka płytki uniwersalnej a rysowanie na laminacie przedłużyłoby niedopuszczalnie ramy czasowe, nie mówiąc już wogóle o trzeciej możliwości - wykonaniu płytki w zakładzie usługowym.



Kiedy pomyślałem przez chwilę o dawnych czasach i listwach z łączówkami do montażu przestrzennego wpadłem na pomysł realizacji tego na laminacie. Położyłem szlifierkę kątową na stole z założoną tarczą do cięcia metali. Ułożyłem obok stos pudełek od CD typu slim. Wykorzystując pudełka jako prowadnicę przeciągałem leciutko płytką po tarczy, za każdym razem zdejmując jedno pudełko. W ten sposób utworzyłem kratkę wysepek lutowniczych. Laminat był dwustronny, więc pod spodem zachowała się piękna, wielka masa. Jeśli potrzebowałem masy, wierciłem w wysepce i przekładałem nogę elementu, zalutowując do masy od spodu. Nie trzeba chyba nikogo przekonywać, o zasadniczej przewadze takiej płytki nad uniwersalną, pod względem problemów z ekranowaniem i masą.

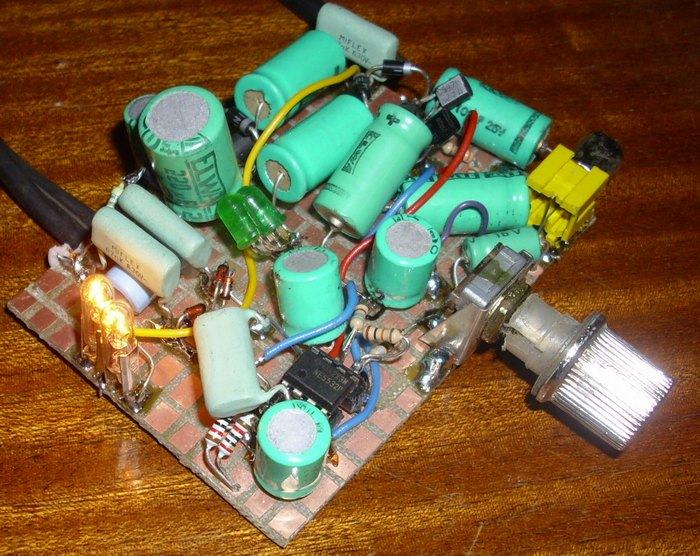

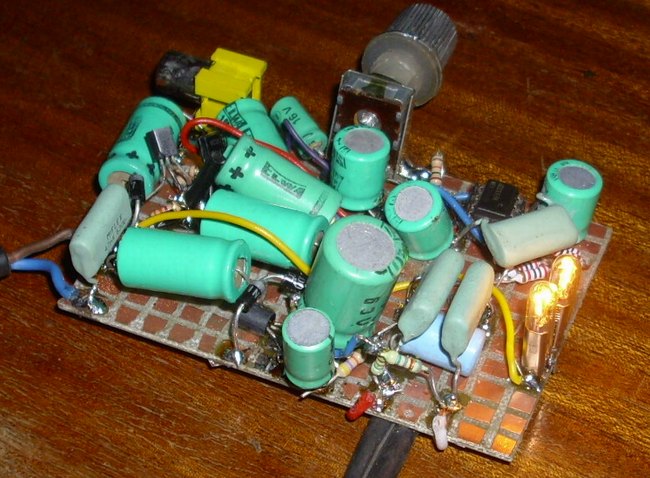

Myślę, że do układów audio jest to ciekawe rozwiązanie "domowe". Na wysepkach można też sobie lutować elementy SMD, bądź też zmienić sposób wycinania, aby uzyskać mniejsze i gęstsze wysepki. Model na zdjęciach to szczyt partaniny estetycznej, ale liczyła się prędkość. Jest to przedwzmacniacz mikrofonowy z zasilaniem phantom.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6464-100009890 1228425637_thumb.jpg

post-6464-100009891 1228425637_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

I to to działa?! :P



Ps. nie napisałeś ile czasu zajęło Ci zrobienie tego cudeńka..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

taaaaaaaaaaaa

piękna masa.... nie pomyślałeś że każdy ten kwadracik to mały kondensatorek??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Od rozpoczęcia projektowania schematu do działającego układu minęło ok. 4 godz. Część schematu, aby nie tracić czasu na rysowanie na kartce, powstawała na żywo w momencie lutowania.



skow29:

kwadraciki będą kondensatorkami, ale ich pojemność jest znikoma! Weź pod uwagę grubość laminatu i powierzchnię kwadracika

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ekstra.

W 4 godziny działający układ. Dobry wynik.

Przypomina lampową papraninę. Tam jakoś nikomu to nie przeszkadza ; ).

Zaraz zaczną jechać po Tobie za kondensatory Elwa.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Może wynik dobry, ale jest to prosta aplikacja wzm. op., dwa zasilacze z filtrami, nic egzotycznego więc ciężko było niespodzianek się spodziewać przy uruchamianiu. Na początku miałem problem z filtracją napięcia phantom bo pierdziało siecią straszliwie, ale okiełznałem to. Reszta chodziła od razu ok.



Jestem przygotowany na lincz za Elwy, ale pod ręką był spory zapas, jedyne co mam na usprawiedliwienie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Lepiej poświęcić trochę czasu i wykonać płytkę drukowaną samodzielnie,wbrew pozorom nie jest to aż takie trudne (przy prostych układach) ,większa frajda i ma to jakiś wygląd.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Poza tym,po co się tak spieszyć,to nie wyścig!!!Cierpliwości też trzeba się nauczyć.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podejście jak najbadziej dobre. Stosunek jakość/nakład środków i czas może przemawiać zdecydowanie na rzecz takiego rozwiązania. Może działać lepiej niż niejedna płytka. Poza tym na etapie prototypu, gdy wykonuje się kilka wersji układu, coś takiego przed rozwiązaniem docelowym bardzo przyspiesza sprawę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zgadzam się,jeśli to prototyp,ale nawet prowizorkę można zrobić odrobinę staranniej.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wydaje mi się, że na płytce z kwadracikami też można ładnie i starannie zmontować układ.

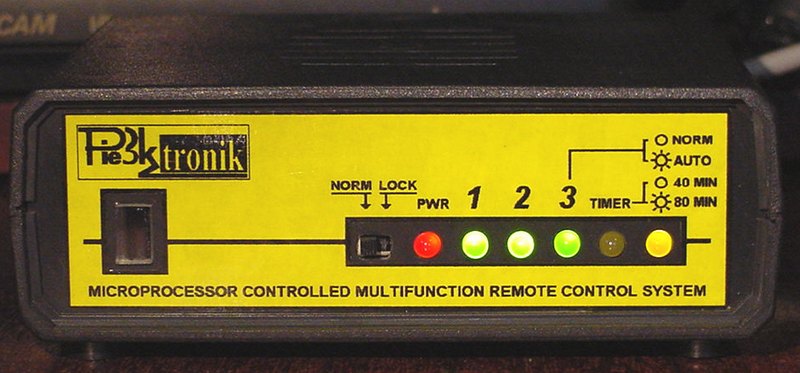

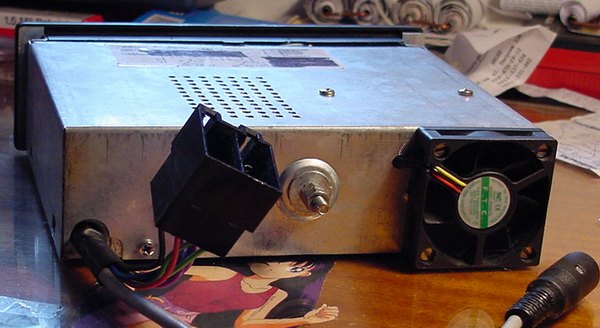

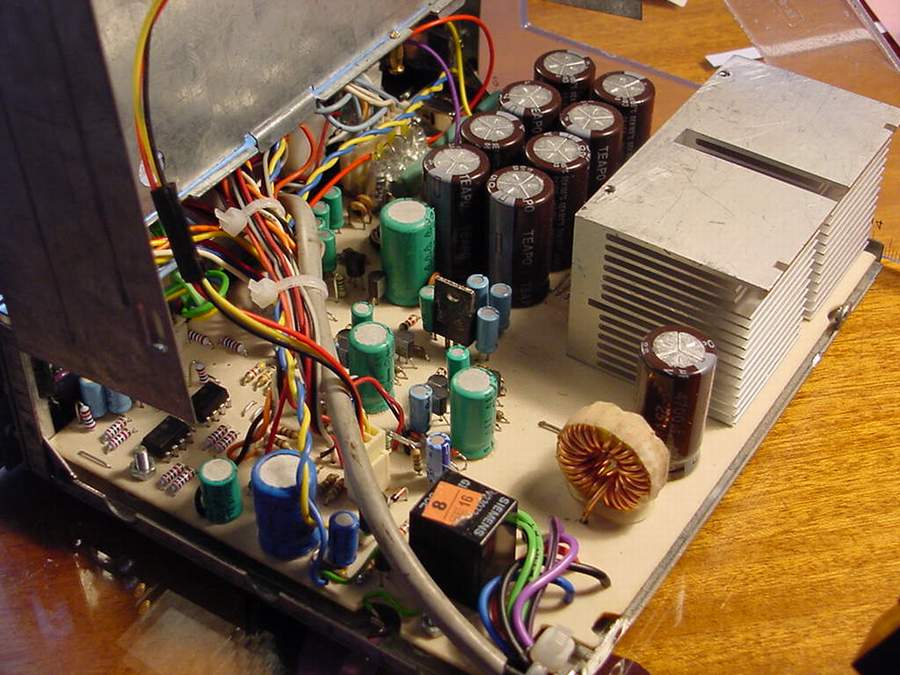

BTW Żeby zdjęcia powyżej nie były moją wizytówką, załączam dwa inne swoje projekty.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6464-100009872 1228477141_thumb.jpg

post-6464-100009873 1228477141_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6464-100009869 1228477184_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jestem pod wrażeniem że to działa ;) Wcale się nie naśmiewam, tylko wyobrażam sobie gdybym ja to składał w takim chaosie, bezpieczniki w pizdu conajmniej:P

Ps. Dlaczego każdy kratka, zachowuje się jak mały kond?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

NeC:

Każdy element potrafiący w sposób zamierzony lub nie, przetrzymywać ładunki elektryczne posiada jakąś pojemność elektryczną do innych tego typu obiektów.

Takie dwie ścieżki (płaszczyzny miedzi) po obu stronach dielektryka (laminat) stanowi całkiem niezłą pojemność. Tak na oko każdy kwadracik na tej płytce Farada to spokojnie kilka do kilkunastu pF.

Z dobrym prowadzeniem ścieżek (np. układy w.cz.) wiąże się cała magia ;). A i we wzmacniaczach m.cz. mogą dawać niezłe sprzężenia i doprowadzać do wzbudzeń : (.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Grzegorz7, wydaje mi się, że ostro przesadziłeś z tymi kilkoma pf. Odległość jest jednak b. duża (grubość laminatu). Zresztą w fabrycznych urządzeniach często przeznacza się jedną z warstw laminatu na masę (np górną w niektórych CD).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Farad:

C =około (stała dielektryczna * powierzchnia)/odległość. Dla laminatu stała dielektryczna to około 25 pF/m. Dla S= 1cm2 (0,0001m2) i d= 1 mm (0,001m) da razem ok. 2,5 pF.

A 2,5 pF to już kilka :).

Cała sztuka prowadzenia zasilania polega na tym aby prowadzić je nad masą. Podobnie ścieżki sygnałowe prowadzi się nad ścieżką połączoną z masą tworząc tzw. linię paskową (długą).

Są również laminaty z dużą stałą dielektryczną.

Nie przesadziłem, tym bardziej ostro! : )

Zmusiłeś mnie do przeliczenia teoretycznego. Jestem w pracy, ale zajrzę w domu do swoich praktycznych obserwacji.

Pozdrawiam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

w tym przypadku S=0,000016m2 (kwadrat o boku 4mm) d=1.5mm C= 0.000016*25/0.0015= 0.26pF



Na szczęście bardzo mało, dzięki Grzegorz za przytoczenie sposobu zgrubnych obliczeń, pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No widzę ,że nieźle sobie radzisz,wygląda to całkiem dobrze.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
