PHONO STAGE MM MC - wersja forumowa


ahaja

Rekomendowane odpowiedzi

>>Ahaja

Co musimy zorganizowac sobie samodzielnie- czego będzie brakowało w przesyłce od Ciebie?





W oczekiwaniu na elementy od Ahaja warto by przedyskutowac jakie opampy wsadzic aby dobrze zagrały z różnymi modelami naszych wkładek.

Ma ktoś jakieś pomysły ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Hola



Nie będzie:

1. transformatorów - polecam Indela na kształtkach 2x12 20-50 VAC. Sprawdzone. Można też zastosować z firmy Breve zalewane, zielone paskudztwa - wtedy to będzie musiało zagrać bo wsadzane są do najdroższego polskiego phono stage'a ...

2. opampów - pisałem dlaczego ...

3. dławików (pcb zasilacza) - to jest drogie, ale dobre. Można to oczywiście będzie obejść poprzez zworki lub rezystor gruby z nawiniętym drutem. Sprawdzę te dławiki, które mam w swoich zapasach czy się spasują i dam znać.



Brakuje mi kilku rzeczy, ale ponoć idą. Jak widzicie ma być profi ... ale robota "dla tego co matkę i ojca zabił" ;-).



Pcb mają przyjść jakoś pod koniec przyszłego tygodnia. Jak dostanę, wrzucę zdjęcie ... i sklecę secik w celach poznawczych :-). I zrobię kolejne zdjęcie.



Pozdrawiam K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Za tą paskudną aptekarską robotę należy się Ahaji skrzynka piwa.

Co na to Koledzy?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

:-)

"It's got Cop caps, Cop resistors, Cop traces , it's the model made before catalityc converters, so it'll run on regular current :

So what do you say - is the new Bluesmobile or what?"

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

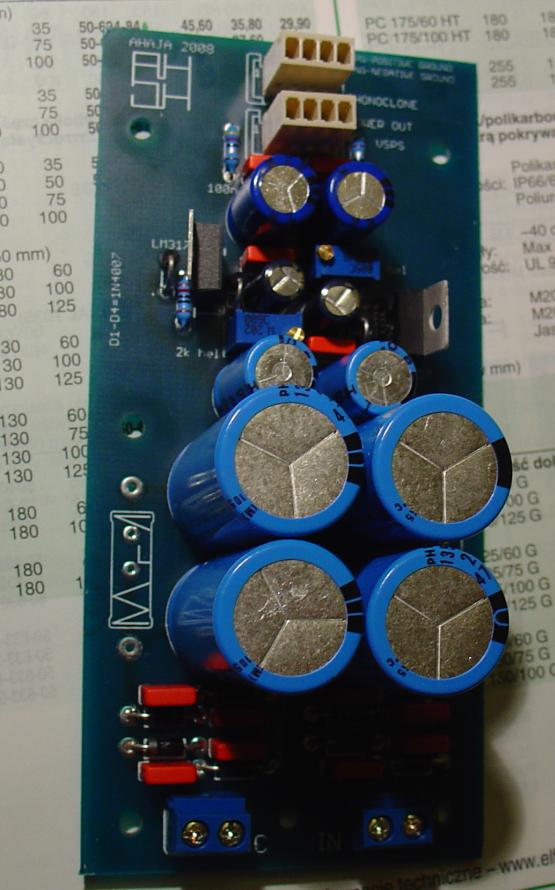

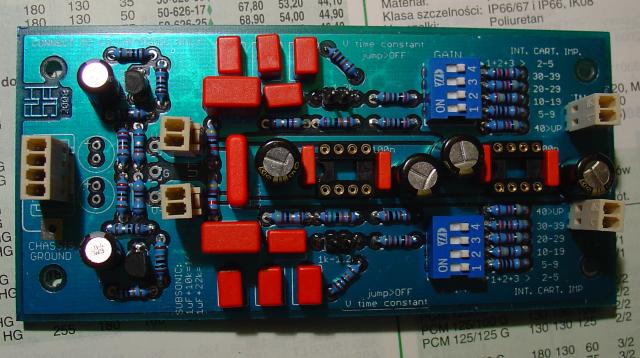

post-1494-100005335 1233272060_thumb.jpg

post-1494-100005336 1233272060_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

&

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

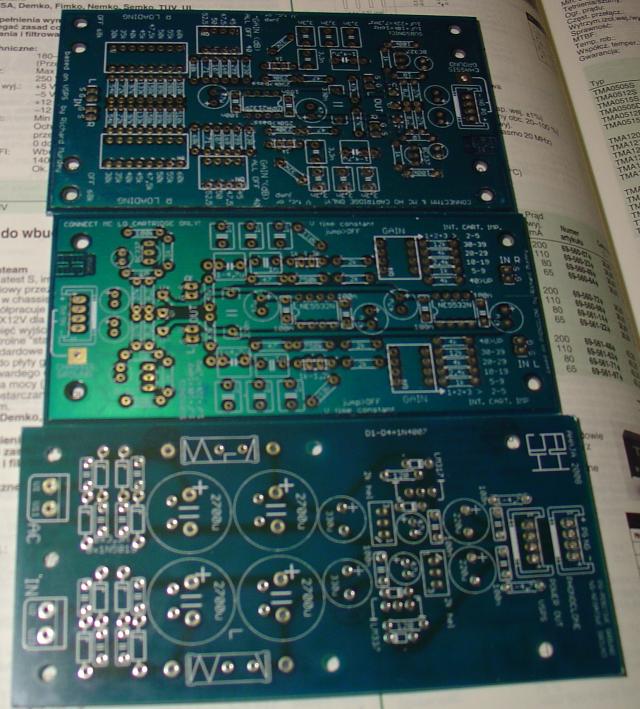

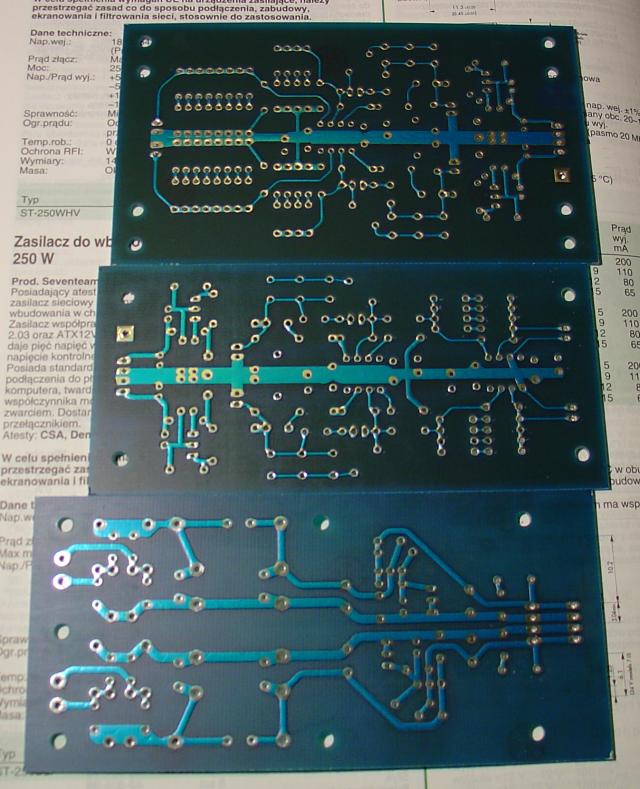

post-1494-100005332 1233272121_thumb.jpg

post-1494-100005333 1233272121_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

K i e d y ?? !!!!!

CZEKAMY!!!!!!!!!!!!

Piękne !!!!!!!!!!!! oczami ,a uszami po osłuchu.

Znajac poprzednie , napewno TOP

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

&

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

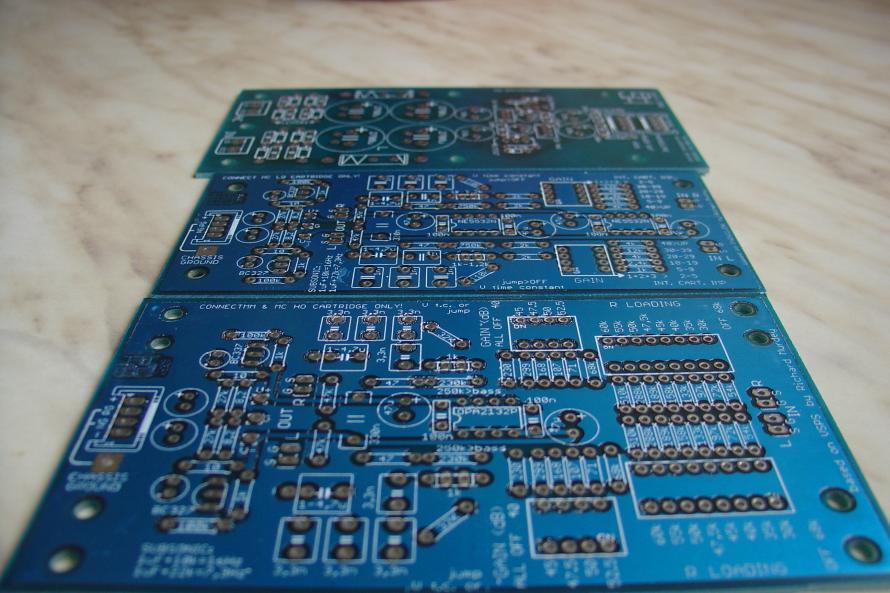

post-1494-100005310 1233316883_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

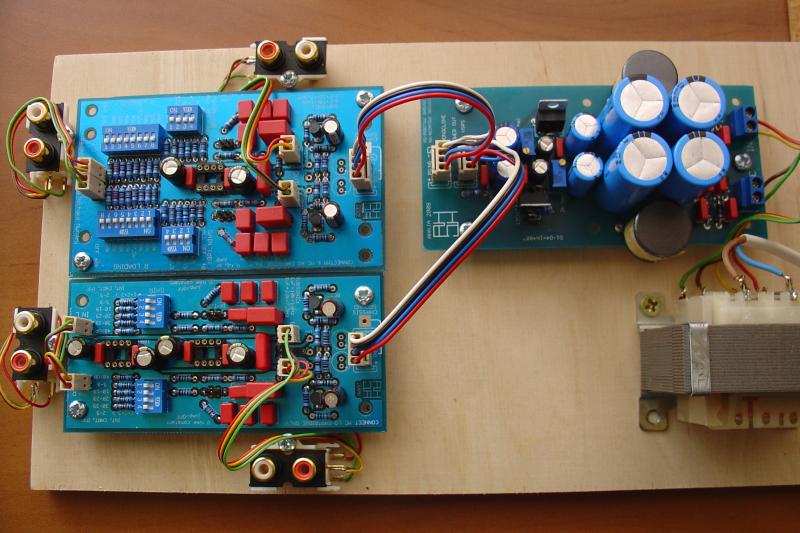

Pociągnięte druty.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100005200 1233401870_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Do zaciskania złączek/konektorów użyłem czegoś takiego:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Ano

Najpierw przetestuję ... czy w ogóle to gra ;-). Może wieczorkiem napiszę jak dam radę.



Pisałem też, że czekam na jakieś 2 paczki z częściami, bo brakują do pełnego zestawu. Ponoć lecą/płyną ...



A znęcać to się będę później ... :-).



Pozdrawiam

K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Test na D103:

po podłączeniu, sprawdzeniu/ustawieniu napięć wsadziłem LM4562. Zagadał od pierwszego 'pstryka'.

Brak brumów, szumów i innych przypadłości. Nie podpinałem też przewodu GND.

Snuje się Stan Getz ...



K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

ahaja ,

opisz jakie daje efekty zastosowanie tego dodatkowego układu w zasilaniu , o którym pisałeś wczesniej . Widzę ,że wlutowałes tam elementy więc jakies wnioski juz chyba możesz podac . pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Czy trafo 2 x 17V się nada do teg zasilacza. Czy musi być stricte 2x 12V.Jeśli 17 V ok.,to mam 1 wolny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>conri

OK. MM wieczorkiem.



>arturp

Tak wlutowałem dodatkowe 'wyciszanie' zasilania na pcb pre. Na razie testuję Pclone'a. Spisuje się znakomicie, ale zostawię go pod prądem non stop i zobaczymy.



>conri

Możesz dać. Od Ciebie zależeć będzie jakie ustawisz napięcia wyjściowe. Pamiętaj jednak, ze jeśli będzie duży spadek napięcia to się staby trochę będą grzały. Przy 2x12 na wyjściu za filtracją będzie niecałe 17V. Wtedy ustawiam na helitrimach 13V. Po podpięciu preampów będzie lekki spadek (0.08-0,1V) o to się koryguje na nóżkach opampów. Przy 17V będzie prawie 24V ... czyli spadek na około 9-10V (zakładając 2x15V na wyjściu - ale to zależy od opampów).



K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Apropos budowy:

1.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przy każdym elemencie na pcb jest wartość. Ale należy spojrzeć lub wydrukować sobie te zrzuty z linków - wartości pisane czerwoną czcionką są obowiązujące, jeśli nie ma czerownych to obowaiązują czarne. Czyli tak należy składać jak na rysunkach.



Na zasilaczu widać dwa dławiki. To z moich 'zapasów'. Wartość 10mH na 1A. Jak pisałem można dać rezystory z nawiniętym drutem lub ostatecznie zworę. Jest też miejsce na mniejsze dławiki w rastrze 5mm, pionowe ...



K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

>conri

Myślę, że będziesz kontent z MM'ek. Aktualnie Ort 510tka i Robbie W. na talerzu. Jest dobrze. Tutaj musiałem umasić - jak na zdjęciu. Nie żeby było ogromne buczenie ... lekki nalocik, który się urwał jak podpiąłem krokodylka z GND.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100005126 1233435134_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Jak to u mnie ... tradycyjnie bez ekranu :).

K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Wysyłać zacznę w przyszłym tygodniu. Praktycznie większość części mam już podzieloną i posegregowaną.



Napiszę też o dopłatach - te będą znaczne, to minus, ale za to bardzo porządnej jakości elementy. Jeszcze nie wszystko mam i czekam na 2 przesyłki. Wtedy dokładnie napiszę.



Przesyłki - wersja priorytetowa z podaną wartością (list wartościowy) - 12zł.

Wersja eko - muszę się udać raz jeszcze na pocztę, ale nie wiem czy warto ryzykować ...



K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Ale dla tych , którzy zamówili same płytki to juz jutro wyślesz . Masz Boga w sercu i nie każesz cierpieć ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Nie.

Za duży opór i za mały prąd.

Te na zdjęciu zasilacza to takie:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (10mH/1A około 7,00zł/szt.)



K

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 13

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
