Co to za monobloki ????


otj

Recommended Posts

Witam,

Czy ktoś może spotkał się z takimi monoblokami ,

nic nie jest opisane na płytkach ani na obudowie,

wyglada trochę jakby pochodziły z aktywnych kolumn...

Możliwe że to kostrukcja DIY albo produkcja 'manufakturowa".

Konstrukcja bardzo rozbudowana i dość dziwnie parametry zasilania w stosunku do użytych elementów.

Tranzystory mocy to 2sa1216/2sc2922 (po dwa w gałęzi) a zasilanie stopnia mocy tylko +/-18V.

Rozbudowany stabilizator +/- 15V (odzielna płytka )

użyte elementy w stopniu wzmacniacza to :

MJ15030/15031, TI9227,PMI OP77, MAT02, MAT03

sumaryczna pojemność na jeden kanał to 40000uF (4x10000)



prąd spoczynkowy na poziomie 1A !!!!

kable głośnikowe są zbocznikowane jakimiś cienkimi kabelkami które idą na płytkę wzmacniacza , !!!

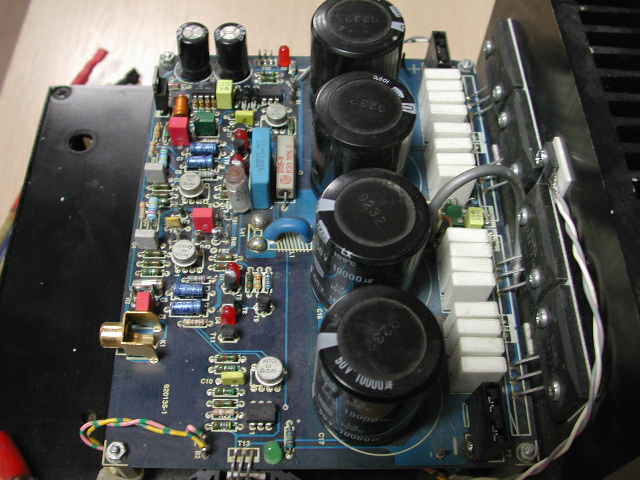

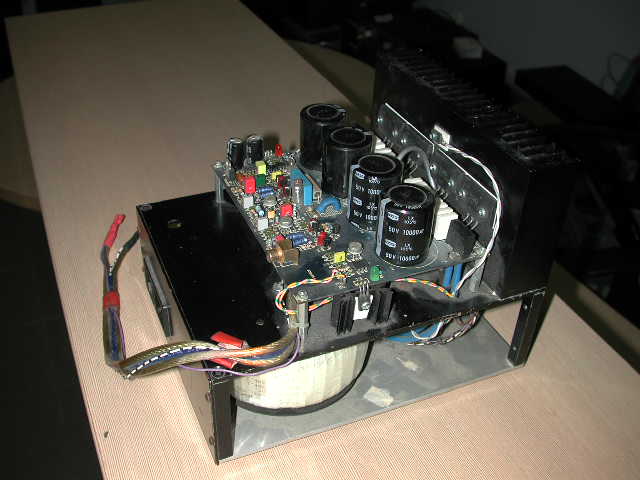

zdjęcia poniżej :



może ktoś się spotkał z takimi wzmacniaczami i wie co to jest oraz kto to wyprodukował .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-22075-100008179 1230643994_thumb.jpg

post-22075-100008180 1230643994_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam.

Jest to wzmacniacz z Elektora do magnetostatów.Chyba 92r. The Current Amp.70W/1R, 130W/0,4R.

Ciekawe elementy, w ostateczności można przerobić na wyższą moc.

pzdr.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

o wielkie dzjęki :)

już dużo mi to wyjaśnia..

zastanawiałem się właśnie że musi tu być obciążenie o niskiej impedancji,

(rezystory emiterowe o rząd mniejsze niż stadardowo ,na poziomie 0.055 ohma)



dziwne jest zachowanie tych monobloków przy klasycznym obciązeniu 4ohm ,

przy zwiększaniu sygnału na wejściu w pewnym momencie przepalają się bezpieczniki 7,5A (zasilanie tranzystorów mocy)i jest to przy bardzo cichym graniu ,

na szczęście nic się nie uszkadza po za bezpiecznikami..

tylko ciekawe jest to że przy braku obciążenia (kolumny odłączone) też bezpieczniki lecą !!!!!

nie rozumiem dlaczego :(

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Pewnie się wzbudza, sprawdź oscyloskopem

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

nigdzie w necie nie mogę znaleźć opsu tego wzmacniacza z Elektora do magnetostatów

mógłbyś mi podać jakiś link do opisu tego wzmaka :)



znalazłem orginalne schematy Gisbertsa ale są one opracowane do klasycznych kolumn (inne zasilania i modyfikacje na mosfetach..)



a co do wzbudzania się to sprawdzę jak będę w pracy..

ale obydwa monobloki dokładnie tak samo się zachowują i możliwe że dlatego iż konstrukcyjnie były projektowane do magnetostatów...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

Witam.

Proszę podesłac mail.To wyślę cały artykuł.Tylko w duńskim języku(chyba).

Pzdr.
