Pass F5 Power Amplifier

[sybic]

@zelo7, a mógłbyś opisać brzmienie F5 w porównaniu do Aleph3?

Mnie np. w Aleph3 urzekł mnie duży przekaz szczegółów. Bardzo otwarta średnica, dzięki temu piękna scena. Jednak pewien niedosyt pozostawiał bas. Był zbyt krótki, suchy, nie wybrzmiewający. Nie jest to kwesta mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Sierpnia 2014 przez sybic

[Yogi]

zelo7 więc twierdzisz że przymocowywałeś diody do tego samego radiatora co trany i u ciebie było ok ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Jeśli teza nie znajduje uzasadnienia w teorii, powodów uszkodzenia tranzystorów należy szukać tu gdzie zawsze, czyli w krytycznie dużej traconej mocy (jak na TO-247)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Widocznie dobrano zbyt mały radiator, który przy mocy cieplnej wydzielanej przez tranzystory jeszcze dawał radę a przymocowanie diod spowodowało przekroczenie temperatury granicznej i tranzystory nie wytrzymały. Ja również byłem swego czasu posiadaczem F5. Dwa kanały umieściłem na radiatorze o wadze około 6kg i grało fajnie dogrzewając pokój. Temperatura radiatora osiągała 53 st. C w zimie. W lecie było kilka stopni więcej, ale dawał radę ten kawał aluminium. Co do jakości brzmienia - bardzo fajny wzmacniacz, jedna z najlepszych konstrukcji DIY i nie tylko. Gdyby nie to, że miał tylko 25W na kanał to bym się go nie pozbywał. A tak w sumie to żałuję, że pojechał sobie gdzieś na wybrzeże i pewnie nowy właściciel jest z niego zadowolony. W przyszłości prawdopodobnie popełnię wersję Turbo tak z czystej ciekawości czy zdeklasuje Ugodę. A tak to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . DIY totalne ;-) Nie zrobiłem mu budki bo miał to być eksperyment. I jak to prowizorki - grał u mnie ponad rok bo nie mogłem się zdecydować czy słuchać F5 czy Ugody. I niech to pozostanie najlepszą rekomendacją obydwu konstrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Co prawda mam Aleph5, ale Ugoda nie dorasta mu do kolan. Pod każdym względem.

Myślę że A5 nie różni się zbyt wiele od F5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

No właśnie…

Nie można porównać wzmacniacza w klasie A to zwykłego wzmacniacza w klasie AB.

Jeśli Ugoda i F5 są tak samo dobre, to źle świadczy o F5.

Dla mnie np. różnica miedzy Aleph3 między każdym innym wzmacniaczu klasy AB jest kolosalna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

zelo7 więc twierdzisz że przymocowywałeś diody do tego samego radiatora co trany i u ciebie było ok ?

Oczywiście ,zrobiłem juz ludziom 4 szt Turbo i grają do dziś już 2 lata bezawaryjnie



Myślę że A5 nie różni się zbyt wiele od F5.

Różni się bardzo , najlepiej zrób i porównaj.



Ugoda to taka popierdułka przy dobrze zrobionych Passach. Porównywać można wszystkie wzmacniacze ,najważniejszy jest dzwięk ,a nie klasa w jakiej pracuje. Niektóre klasy D również brzmią genialnie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

@zelo7

myślałem nad tym F5Turbo. Czy mógł byś trochę porównać te dwie konstrukcje A5 - F5T.

Większość opinii jest taka, że jak się jednego Pass-a, to słyszało się wszystkie.

Wg mnie to za duże uogólnienie.

Czekam na Twoją opinię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Na diyaudio chyba bardziej chwalą A5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teoretycznie powinien zagrać lepiej, bo jest w prawdziwej klasie A (układ SE)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Czytałem chyba wszystkie opinie na diyaudio.

Szukam opinii ze wszelkich źródeł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Jeżeli masz trudne do wysterowanie , jeszcze 4 omowe kolumny to F5 bedzie miał problemy z wysterowaniem przy mały współczynniki tłumienia .Będziesz miał płaski dzwięk ze słabym basem .Natomiast przy takich kolumnach F5 Turbo zagra nieżle ,zdecydowanie lepiej . Ale przy idealnym obciążeniu F5 jest znacznie lepszym wzmacniaczem lepszym dzwiękowo niż Turbo ,szczególnie po wywaleniu ogranicznika prądowego i tantalowych rezystorach w sprzężeniu.(to już kosmos), oczywiście na lateralnych mosfetach



Czytałem chyba wszystkie opinie na diyaudio.

Nie cztaj zrób na desce do testów i pobaw się ,a dostosujesz dzwięk idealny do twoich kolumn i dla Ciebie. Jest to tak prosta konstrukcja ,że mozna ją na pająka zlutować i na tyle stabilna ,że nie rozp.. sobie kolumn.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

A jak porównanie do Aleph5?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

A jak porównanie do Aleph5?



Nie wiem czy takie porównanie ma sens ,bo F5 mam swojego i słucham go na codzień w swoim systemie,a Alepha5 słyszałem w całkiem innych warunkach przy innym sprzęcie towarzyszącym,a innych Alephów nie znam,ale dla mnie F5 gra lepiej.Ale najważniejsze: to jest DIY i każdy egzemplarz nosi piętno swojego wykonawcy,nie ma dwóch takich samych Alephów i nie ma dwóch takich samych F5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Sierpnia 2014 przez artw

[zelo7]

A jak porównanie do Aleph5?

Przede wszystkim F5 ma dużo szerszą scenę ,jest bardziej precyzyjny na średnicy i wysokich , ma lepsze wybrzmiewanie ,ma bardziej konturowe granie ,jest generalnie szybszym wzmacniaczem natomiast A5 ma więcej basu ale mniej kontrolowanego ,jest mniej spręzysty .Po przesiatce z A5 na F5 ma się wrażenie zmulenia dzwięku.. Tyle co pamiętam bo od 2 lat nie miałem kontaktu z A5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Witam. Koledzy mam dwa pytania. Kupiłem heltrimy Vishay i z dwudziestu odrzuciłem cztery. Czy możecie polecić jakąś firmę, która produkuje dobre potencjometry.

Druga sprawa. Przy regulowaniu na miernikach monoblok pływa w offsecie jakieś plus minus 70 mili volt. Zauważyłem że wpływa na to podmuch chłodnego powietrza. Wystarczy dmuchnąć na tranzystory mocy żeby zobaczyć co się dzieje. Czy powinno się zachować jakieś warunki dotyczące temperatury pomieszczenia.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Witam. Koledzy mam dwa pytania. Kupiłem heltrimy Vishay i z dwudziestu odrzuciłem cztery. Czy możecie polecić jakąś firmę, która produkuje dobre potencjometry.

Druga sprawa. Przy regulowaniu na miernikach monoblok pływa w offsecie jakieś plus minus 70 mili volt. Zauważyłem że wpływa na to podmuch chłodnego powietrza. Wystarczy dmuchnąć na tranzystory mocy żeby zobaczyć co się dzieje. Czy powinno się zachować jakieś warunki dotyczące temperatury pomieszczenia.

Pozdrawiam

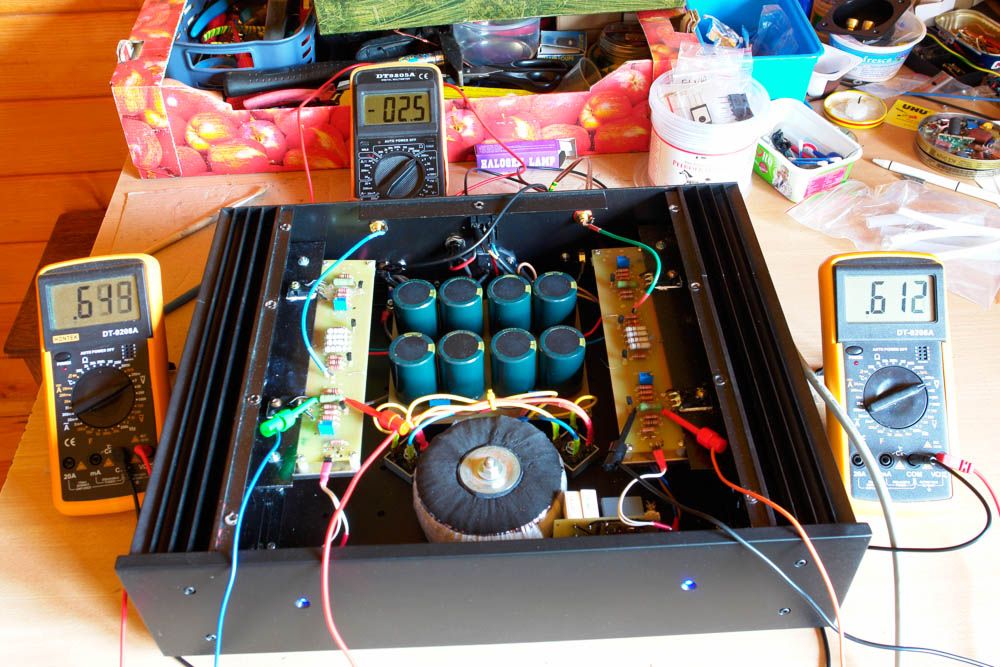

Ja mam niestety ten sam problem. Pływa mi napięcie na offsecie w zakresie kilkunastu do dwudziestu paru mili Volt a jeszcze bardziej zmienia mi się napięcie mierzone na R11-12, które ustawiam na 0,6V. Na jednym kanale zmiany w zakresie 0,6 do 0,68 a w drugim potrafi skakać z 0,35 do 0,7. Pomiary robione na rozgrzanym wzmacniaczu. Czy to mogą powodować kiepskie IRF-y?

Zmiany napięć następują bardzo szybko, że migawka aparaty foto nie jest w stanie złapać ich w jednym stanie.

W załączeniu zdjęcia zrobione w odstępie kilkunastu sekund.

Kanały obciążone jednakowo do pomiarów R=8,2R/20W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Sierpnia 2014 przez D.O.M.

[artw]

Miałem takie objawy przy zimnym lucie na masie,po poprawieniu lutów wszystko się ładnie ustawiło

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Miałem takie objawy przy zimnym lucie na masie,po poprawieniu lutów wszystko się ładnie ustawiło

Wyciągnę płytki i sprawdzę luty. Może to coś da.

Czy ktoś wie gdzie można aktualnie kupić dobre 2sk370 i 2sj108?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Może kogoś zainteresuje, że aktualnie można kupić tranzystory 2sk246/2sj103 zamiast 2sk370/2sj108 do F5

To są oficjalnie proponowane zamienniki przez Nalsona Passa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Seria GR nie wiem czy wytrzyma. Raczej seria BL jest polecana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

JFETY kupicie tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Seria GR nie wiem czy wytrzyma. Raczej seria BL jest polecana.

"mike1973" ma rację. Seria GR za słaba w F5. Tylko BL.

Trzeba uważać, te które proponowałem z Allegro są za słabe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

"mike1973" ma rację. Seria GR za słaba w F5. Tylko BL.

Trzeba uważać, te które proponowałem z Allegro są za słabe.

Panowie to nie jest kwestja słabości ,tylko prądu .Jeżeli chodzi o "wytrzymanie" to używając tej terminologii szybciej padnie seria BL ponieważ będzie przez nie płynął większy prąd co zatem idzie będą się bardziej grzały ,a pracują w bardzo złych zewnętrznych warunkach pogodowych.



JFETY kupicie tutaj:

Pamietajcie,że brzmieniowo najlepsze są stare Toshiby oczywiście oryginalne, nie wiem jak zagra tranzystor produkcji z Linear System czyli LSK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Zelo7 ale prąd to chyba sobie mogę ustawić jaki chcę. Problem w tym że przy ustawionym prądzie 520mA i offsecie bliskiemu zeru wystarczy dmuchnąć dobrze w tranzystory mocy żeby przekroczyć 600mA. Rozumiem że warunki w zamkniętej obudowie są bardziej stabilne. Pytanie jest tylko jak kontrolować proces regulacji?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

ale mylisz prąd tranzystorów wejściowych i wyjściowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

A to razem ze sobą nie współpracuje? To że ustawiam prąd na tranzystorach wejściowych to jasne, ale układ termistorów przy tranzystorach mocy reaguje na temperaturę. Wraz z nią zmienia się prąd na tranzystorach wejściowych.

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Oczywiście chodzi o tranzystory wejściowe i ich temperaturę. Uwierzcie one się dość poważnie grzeją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Panowie czy ktoś ma może na sprzedania lub wie gdzie kupić parowane trany do F5 ?



Artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

np. tu :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

np. tu :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dzięki, a jest szansa na jakieś bliższe zakupy PL, UK, DE itd ;-(

Na przesyłkę z Chin będę czekał miesiąc ;-(



a
