Pass F5 Power Amplifier

[hi_aro]

Możesz spróbować na diyaudio.com. Kolega ma nick: h_a. Ma różne dobierane trany. Ale w niższej tolerancji. Jeżeli on nie ma, to poczekaj miesiąc.

User, którego podał sybic, 100% polecenia. Ma różne nicki, jakość zawsze najwyższa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Na przesyłkę z Chin będę czekał miesiąc ;-(





nie miesiąc tylko 7 - 10 dni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

To zależy od szczęścia. Mój najkrótszy czas oczekiwania to tydzień. Najdłuższy : 45 dni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Panowie mam problem. Po przełączeniu na inne kolumny moje końcówki grają ale przestały się grzać. Jakby się coś upaliło i wzmacniacz gra nadal. Oczywiście już nie ma tej jakości ale gra. Stało się tak kiedy podłączone zostały kolumny 4 omowe. Czy ktoś z kolegów miał podobną przypadłość?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kowal.b]

Miałem podobnie, gdy podłączałem inne kolumny niż zazwyczaj, jeden kanał przestał się grzać,ale działał nadal.A potem przestał, bo zacząłem grzebać i uwaliłem wszystkie tranzystory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

No to jest nas już dwóch. Przydałoby się jakieś rozwiązanie tej zagadki. Ja nie mam pomysłu.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

na 4omowych kolumnach powinny się grzać mniej niż na 8 om

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Ok, ale gdy powróciłem do kolumn 8 omowych niestety słychać że coś się uwaliło i już nie gra tak dobrze jak poprzednio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[all477]

PANOWIE.....Przymierzam się do złożenia F5 ,i mam takie pytanie -które tranzystory w tym wzmaku muszą być sparowane?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

J74 / K170 - Koniecznie sparowane, w dodatku o Idss ok 7-8mA ( mega trudne do dostania)

Oraz wyjściowe fajnie by było lecz to już mniej konieczne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[all477]

DZIĘKI za odpowiedż.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

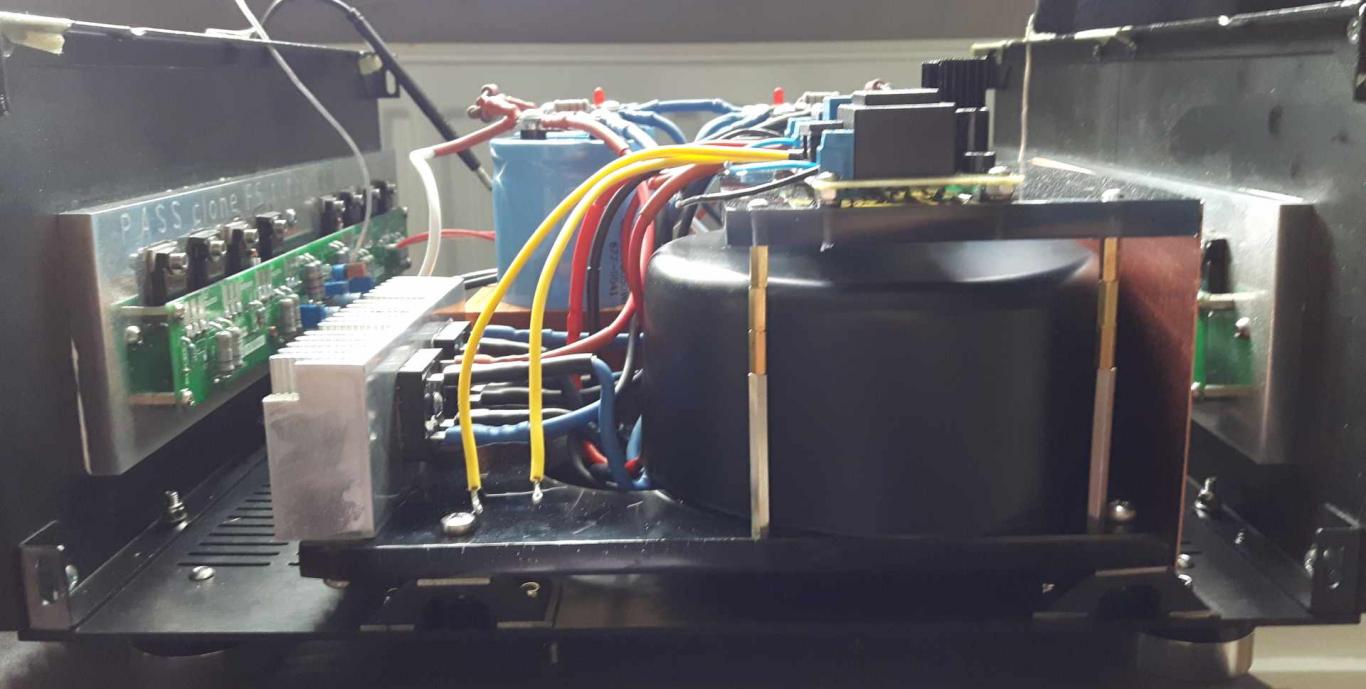

Dla odświeżenia tematu-

Turbo V2

Płaskownik to nie stal to alu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2016 przez mozsbi

[zephyr]

No, no. Ciekawie. Kibicuję!!!



Zdaj relację jak uruchomisz i zagra. Miałem F5 bez turbinki i niestety pozbyłem się bo nie radził sobie z moimi kolumnami. Ale bardzo jestem ciekaw opinii o tej konstrukcji bo u nas w kraju jest mało rozpowszechniona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Odpaliłem V2 wczoraj. Na razie z biasem na 3,5 jutro podkręcę na fabryczne 4.0. temperatura w tym momencie ok 40.C.Moim zdaniem lepszy od F5 ale przepaści nie ma. Na pewno na tą chwile lepszy atak, głębia,- w końcu jest mocniejszy.(ma tez większe wzmocnienie rezystory 220-V2 zamiast 100-F5) Czuć, że sobie poradzi z trudnymi kolumnami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

A jak wyglada sprawa z offsetem przed i po wygrzaniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Offset w obu kanałach bezpośrednio po włączeniu wynosi ok 0,076 po minucie ok ~60-65 po godzinie ~50 po następnych trzyma się dalej 0,050mV . Jeszcze nie wiem na jakim poziomie go ustawić z tego co pamiętam Nelson pisał nie większy niż 0,5mV.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

<br />Nelson pisał nie większy niż 0,5mV.<br />

no ładnie

u mnie jest kilkanaście mV na zimno i pojedyńcze mV po nagrzaniu i myślałem że to dobrze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Maja 2016 przez artw

[mateuszek]

Czy F5 w wydaniu T2 (2*650v trafa i 160000 mf kondy) ma szansę pociągnąć poprawnie 88db (do 3 ohm)

?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

V2 jest przygotowane do trudnych obciążeń do 1ohm i niskoskutecznych kolumn. Jest jeszcze wersja V3 ma 100w przy 8ohm. ma 8tranzystorow na kanał. pobór z gniazdka z 450w.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mateuszek]

czyli V2 turbo powinno dac rade

a probowal ktos laczyc z f5 z pre na lampie? niby 100Kohm na wejsciu wiec powinno byc to mozliwe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Ja mam ,,preamp nr 3 z audiotonu'' i lamma (wersje po modyfikacjach ) i jest ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mateuszek]

moim glosnikom pass alpeph 5 nie dawal rady - stad te obawy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

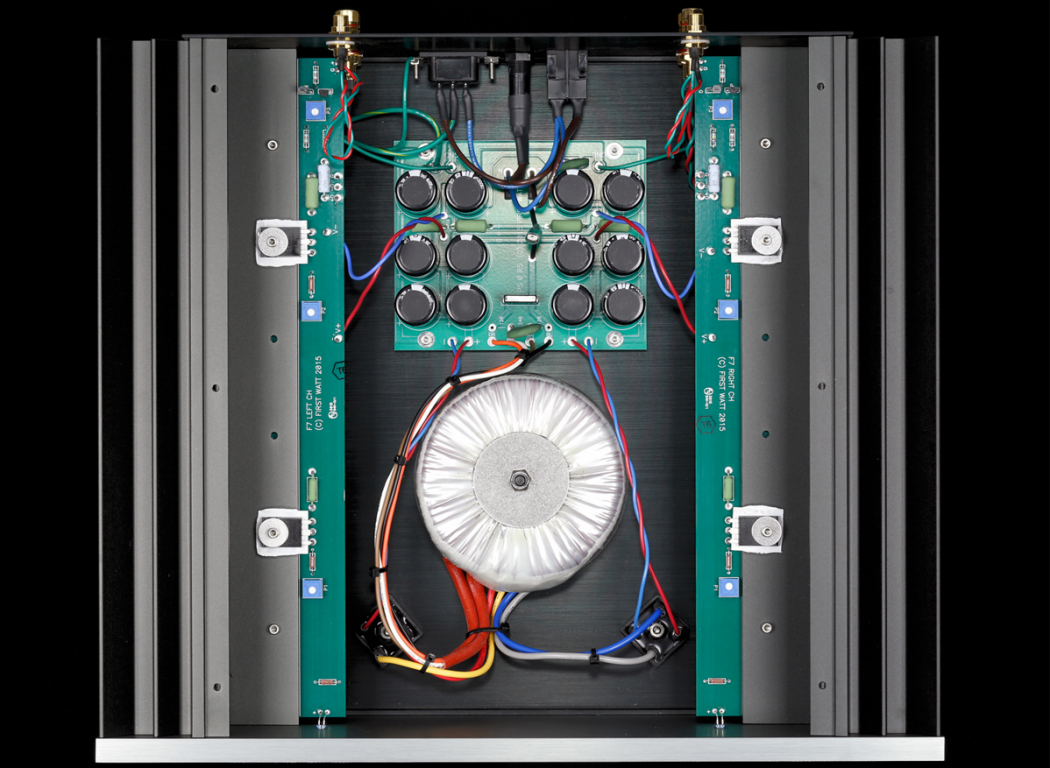

Papa Nelson Pass dobry rok temu wypuścił ponoć jeszcze lepiej grającą wersję F5-ki "First Watt F7".

Układ jest jeszcze prostszy od F5.

Ktoś przymierzał się do F7?

Na stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

można poczytać miedzy innymi:

".....FirstWatt F7 jest zjawiskowy, otwierający oczy. Nie przesadzę pisząc, że w tym momencie moje dziennikarskie pojęcie o tym co dobre, dzielę na wiedzę przed i po posłuchaniu siódemki Nelsona. Owszem, to jest specyficzny wzmacniacz. Grzeje się, jest duży, ma małą moc i idące z tym w parze wymagania co do kolumn, te wysokoskuteczne są więcej niż wskazane. Dlatego nie jest to sprzęt dla każdego. Ale odwdzięcza się fantastycznym dźwiękiem, którego się po prostu nie zapomina. Wiem, że mi to granie nie przejdzie i nie widzę scenariusza, w którym mogłoby mi spowszednieć. Zaraziłem się, od czegoś takiego nie ma ucieczki. Nie dla mnie, FirstWatt F7 zostaje. ..."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Maja 2016 przez D.O.M.

[sybic]

Zapodaj schemat....

a tych recenzji to mam po dziurki w nosie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Mam do sprzedania 2szt. PCB do F5 ,takie jak u kolegi mozsbi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Zapodaj schemat....

a tych recenzji to mam po dziurki w nosie ;)

Z tym jest problem. Pass go do tej pory nie opublikował.

Być może jest to taki układ:



Tylko tyle znalazłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Cześć, mam mały problem z jednym z kanałów, otóż gra, nie ma na wyjściu napięcia stałego ale jak jest cicho to popierduje cyka i szumi (bez żadnego schematu) i nie jest to brum od masy. Zimne luty wykluczyłem, zabiorę się za wymianę elementów ale od których zacząć ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzius]

nie ma na wyjściu napięcia stałego

Co to zdanie wg Ciebie oznacza ? Mierzyłeś ? czy tylko chodzi Ci tylko o te dźwięki ?

Wpierw zewrzyj wejście tego kanału bez podłączonego żadnego kabla z sygnałem i sprawdź czy dalej jest tak samo.

Potem zmierz charakterystyczne napięcia wg schematu w instrukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na str 12, czy są odpowiednie i na pewno stałe.

Potem sprawdź potencjometry regulacyjne.

Co do zimnych lutów to możesz je przelutować jeszcze raz, tj. przelecieć po wszystkich łączach co nie wyglądają w 100% na pewne.

Nie jest tego aż tak dużo.



A tak poza tym to bez elementów Q5, R17, R19, R21 oraz Q6, R18, R20, R22 , czyli bez elementów zabezpieczających wyjście przez zwarciem, lepiej gra. Więc w ramach szukania przyczyny usterki możesz je wywalić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

ma ktos moze na zbyciu trany wejsciowe. chetnie odkupie 2 parki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Co to zdanie wg Ciebie oznacza ? Mierzyłeś ? czy tylko chodzi Ci tylko o te dźwięki ?

Wpierw zewrzyj wejście tego kanału bez podłączonego żadnego kabla z sygnałem i sprawdź czy dalej jest tak samo.

Potem zmierz charakterystyczne napięcia wg schematu w instrukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na str 12, czy są odpowiednie i na pewno stałe.

Potem sprawdź potencjometry regulacyjne.

Co do zimnych lutów to możesz je przelutować jeszcze raz, tj. przelecieć po wszystkich łączach co nie wyglądają w 100% na pewne.

Nie jest tego aż tak dużo.



A tak poza tym to bez elementów Q5, R17, R19, R21 oraz Q6, R18, R20, R22 , czyli bez elementów zabezpieczających wyjście przez zwarciem, lepiej gra. Więc w ramach szukania przyczyny usterki możesz je wywalić.



usterkę znalazłem ale zaintrygowałeś mnie tymi zbędnymi elementami, czyli wywalam ztxy ale r21 i r22 łączą się z termicośtam... je tez ?
