Pass F5 Power Amplifier

Recommended Posts

czyli wywalam ztxy ale r21 i r22 łączą się z termicośtam... je tez ?

NIE !



R15, R16 i TH1, TH2 - czyli rezystory połączone szeregowo z Termistorami trzeba zostawić.

Popatrz na załącznik.post-31634-0-09262800-1481130256_thumb.jpg

Share this post


Link to post
Share on other sites

A jaka to byla usterka?

niezbyt pewny lut na ujemnej gałęzi zasilania



NIE !



R15, R16 i TH1, TH2 - czyli rezystory połączone szeregowo z Termistorami trzeba zostawić.

Popatrz na załącznik.post-31634-0-09262800-1481130256_thumb.jpg



okej, dzięki za załącznik, naprawdę gra lepiej ? w jakim aspekcie ?

Share this post


Link to post
Share on other sites

okej, dzięki za załącznik, naprawdę gra lepiej ? w jakim aspekcie ?

Niemierzalnym, ale słyszalnym. Nic więcej rzeczowego Ci na ten temat nie powiem. Nie jest to mój wymysł, ale coś co zostało sprawdzone przez ludzi z forum diyaudio.com, i ja mogę to tylko potwierdzić bo również to zrobiłem.

Znaczy nie będą tworzył jakiś audiopoezji. Gra lepiej i tyle.

Edited by Dzius

Share this post


Link to post
Share on other sites

ten zmodyfikowany F5 to już prawie F7 - prostota F7 mnie bardzo kręci - czekam bardzo niecierpliwie

Share this post


Link to post
Share on other sites

mimo podobieństw schematu F7 to coś innego niż "zmodyfikowany" F5


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

czytałem na DIYaudio że w F7 kluczowy jest dobór elementów, mimo prostoty budowanie DIY dla średnio zaawansowanych może nie być proste

Share this post


Link to post
Share on other sites

czytałem na DIYaudio że w F7 kluczowy jest dobór elementów, mimo prostoty budowanie DIY dla średnio zaawansowanych może nie być proste



Tak jak w F5 - dobór i parowanie bardzo istotne do poprawnego działania


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

Wcale nie,F5 gra dobrze na przeciętnych częśćiach( bo niby co tam jest : kilka rezystorów 4 tranzystory i dwa prki).Ważny jest dobór tranzystorów wejciowych , tranzystory wyjściowe mogą mieć większy rozrzut,a wzmacniacz i tak gra wybitnie.

W F7 rodzaj sprzężenia wymusza bedo dokładny dobór elementów


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

Witam wszystkich.

Jestem na etapie pierwszego uruchomienia wzmacniacza.

Niestety mam problem z wysokim offsetem na wyjściu wynosi on od 2 do 3V w obydwu kanałach.

Po weryfikacji połączeń wykluczyłem błędy w montażu. Tranzystory wejściowe były parowane z dokładnością do 2%.

Montowałem cały układ włącznie z current limiting.

Prosiłbym o sugestię co mogę sprawdzić/zmienić aby rozwiązać problem.

Share this post


Link to post
Share on other sites

Witam wszystkich.

Jestem na etapie pierwszego uruchomienia wzmacniacza.

Niestety mam problem z wysokim offsetem na wyjściu wynosi on od 2 do 3V w obydwu kanałach.

Po weryfikacji połączeń wykluczyłem błędy w montażu. Tranzystory wejściowe były parowane z dokładnością do 2%.

Montowałem cały układ włącznie z current limiting.

Prosiłbym o sugestię co mogę sprawdzić/zmienić aby rozwiązać problem.



Po jakim czasie, przy jakim prądzie ( napięciu na emiterowych) masz te 2V ? oraz jaka jest w tym czasie temperatura radiatorów ?


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

Offset był obecny od samego początku włączenia wzmacniacza, pomiary przeprowadzałem dla ustawionego prądu 0,4A oraz 0,59A na rezystorach 0.47R. Zmalał nieco po około 30 minutach, kiedy radiatory były już dosyć mocno ciepłe, ale dalej wynosił około 2V.

Share this post


Link to post
Share on other sites

Który rodzaj PCB masz to po pierwsze, i podaj spadek napięcia jaki masz na emiterowych, powinieneś mieć ok jak dobrze pamiętam 0.6V i tak ustawiać jedną i drugą PRką aby DC było w okolicach zera. ustawiaj na ciepłym wzmacniaczu, u mnie też startował od ok 1V jak pamiętam a po ok 20-30 min było 0 równe 0

Edited by gucio.

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

jak cierpliwie próbowałeś wyregulować ten offset? mi zajmuje to zwykle ok pół godziny, nie jest to proste.Dwa mierniki to minimum


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

jak cierpliwie próbowałeś wyregulować ten offset? mi zajmuje to zwykle ok pół godziny, nie jest to proste.Dwa mierniki to minimum



A najlepiej 3 mierniki i dużo cierpliwości :)


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

Wylutowałem tranzystory Q5 (ZTX 550) oraz Q6 (ZTX450) po tej operacji offset spadł w jednym kanale do 0,04v w drugim 0,1 V.

Share this post


Link to post
Share on other sites

te tranzystory są zbędne,ale 0,1V to za dużo.Regulowałeś dwoma prkami?

Edited by artw

DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

I udało się ustawić poprawnie offset?


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

Tak, udało się. Wylutowalem również rezystory z ukladu Current Limiting, po tym offset pozostał na poziomie 0,00 - 0,01 V. Przydatne przy tym są trzy multimetry aby podczas ustawień mieć wszystkie parametry pod kontrolą.

Share this post


Link to post
Share on other sites

Zasymulowałem w LTSpice to cacko i muszę powiedzieć, że nawet fajnie działa. Można ustawiać proporcję między zawartościami harmonicznych oraz prąd spoczynkowy. i offset. Układzik jest przemyślany dość dobrze i tolerancja wartości elementów nie jest duża. Na zawartość zniekształceń kolosalny wpływ ma prąd spoczynkowy - przy 300mA i obciążenia 8Ohm oraz sygnale wejściowym 2V p-p najwyższa harmoniczna jest na poziomie -50dB. Przy 1.5A z kolei jest to około -85dB i w zasadzie nic lepiej już nie można uzyskać. Fajną opcją jest zaburzanie symetrii układu co skutkuje przewagą 2 harmonicznej. Zmianę rezystancji źródła wystarczy przeprowadzić w zakresie około 1Ohm. W ogóle rezystory muszą być megaaa dokładnie dobrane.

Muszę złożyć go bo zapowiada się bardzo dobrze.



Co ciekawe wychodzą też 5 harmoniczna dość wyraźnie.



Wyższe w sumie też do 9 włącznie.



Z symulacji wynika, że optymalnie jest trzymać prąd na poziomie 1.2 - 1.5A więcej nie ma sensu.



To chyba pierwszy układ z którym jest tyle miłej zabawy w symulatorze :-).



Przy amplitudzie 100mV na wejściu najwyższa harmoniczna jest na poziomie -100dB.



Zmiana napięcia zasilania z 25 do 32 praktycznie nie zmienia widma.

Share this post


Link to post
Share on other sites

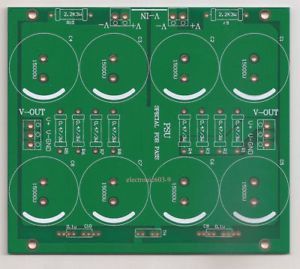

Witam, postanowilem poskaladac sam F5 turbo. Plytki juz zamowione (mam nadzieje ze odpowiednie, zalacze zdniecia ). Zastanawiam sie teraz czy do tej konstrukcji maja byc uzyte 2x transformatory czy jeden w zupelnosci wystarczy (gdzies w sieci natknolem sie na konstrukcje z dwoma)?  Jwsli lepszym rozwiazaniem bylo by uzycie podwojnego zasilania trzeba by sie zastanowic nad wieksza obudowa (taka obudowa mi sie spodobala ale czy bedzie odpowiednia  https://nl.aliexpress.com/item/Small-PASS-mini-XA160-5-Class-A-Amplifier-Full-Alumium-Chassis-Box-Shell-Panel-Case-360mm/32811155716.html?spm=a2g0z.search0104.3.1.3c7529c1JRJKTl&ws_ab_test=searchweb0_0,searchweb201602_8_10065_10068_319_317_10696_10084_453_10083_454_10618_10304_10307_10820_10821_10301_537_536_10902_10843_10059_10884_10887_321_322_10103,searchweb201603_56,ppcSwitch_0&algo_expid=98df2c43-723e-4418-898f-b5d1dbb7a35c-0&algo_pvid=98df2c43-723e-4418-898f-b5d1dbb7a35c&transAbTest=ae803_3) Zaznaczam ze w tych sprawach amatorem i licze na wasza pomoc.

Pozdrawiam wszystkich.



Share this post


Link to post
Share on other sites

W sklepie diyaudiostore są oficjalne płytki do clona F5T trochę inne niż twoje. Warto poczytać też watki dotyczące tego projektu na diyaudio.com

Co do obudowy to trochę drogo. Jak jeszcze doliczą cło i VAT będzie kosmos. Dużo taniej wychodzą dedykowane obudowy są we włoskim modushop. Tę płytkę pod zasilacz widziałem że parę osób uzywało do projektu M2 .









Share this post


Link to post
Share on other sites

Tu montaż na uniwersalnym radiatorze z otworami już przygotowanymi 2ddeae4d92b9d1afbbcde9ce26f90fbc.jpg

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

i płytki pod zasilacz trzeba kupić dwie, każda na kanał




Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites
i płytki pod zasilacz trzeba kupić dwie, każda na kanał

Można ale nie trzeba. Wszystko zależy od koncepcji . Ta płytka to układ standartowy do wzmacniaczów Firstwatt. Miałem zakupić ale zdecydowałem się na podobny układ : decoupled psu

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

życzę powodzenia i cierpliwości.

Co to jest na środku frontu obudowy?


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

Tak z ciekawości, będziesz parował tranzystory? Do uruchomienia potrzebny oscyloskop? Jaki koszt samej końcówki bez zasilacza?

Share this post


Link to post
Share on other sites
4 godziny temu, pataus napisał:

Ta płytka to układ standartowy do wzmacniaczów Firstwatt. Miałem zakupić ale zdecydowałem się na podobny układ : decoupled psu

rozumie ,ze jeden kanał to dwie pary tranów wyjściowych?

jesli tak to obudowa wystarczy

płytka zasilacza tez jest ok tylko zmierz średnicę miejsca na kondensatory i jesli uda Ci się znaleźć o tej średnicy tylko znacznie wiekszej pojemności to kup min 30000uF

lub z jednej płytki zrób zasilacz na jeden kanał

1 minutę temu, lost napisał:

Tak z ciekawości, będziesz parował tranzystory?

parowac nalezy po dwa irf240 i

irfp9240

nalezy tez kupić parowane jfety wejściowe i powinny byc one jak najlepiej dobrane do ids

oscyloskop nie jest potrzebny tylko dwa mierniki uniwersalne

jeden do biasu drugi do sprawdzania napięcia stałego na wyjściu wzmaka

Share this post


Link to post
Share on other sites

Witam ponownie, plytki wreszcie dotarly. Teraz chcialbym sie zajac doborem komponentow. Domyslam sie  ze z tranzystoramibedzie troche problem. Mianowicie potrzebne sa :

4x FQA12P20

4x FQA19N20.

Czy ktos ma jakies namiary na sprawdzone jakosciowo tranzystory takie jakie beda potrzebne?

Diody MUR3020W powinny byc tez jakies lepsze? Czy jest to mniej wazne.

Transformator o jakiej mocy najlepiej zastosowac? Powinien miec 2x 32V jak dobrze doczytalem.

Kondensatory zasilajace na jakie napiecie zastosowac?

dzieki za pomoc i pozdarwiam
