frytu

Pass F5 Power Amplifier

Rekomendowane odpowiedzi

>>>>1. Arkotic 2kpl. Stereo

>>>>2. Andrejos1 2kpl. Stereo

>>>>3. stmaniak 1 kpl stereo

>>>>4. p.f.pawlikowski 1.kpl

>>>>5. grzecho 1 kpl stereo

>>>>6. Tadeiro 2kpl. Stereo

>>>>7. Dino 1 kpl. stereo

>>>>8. Dominicanos 1 kpl. stereo

>>>>9. Keisan 1kpl stereo

>>>>10.gabler 1 kpl stereo

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Z pre można by też pomyśleć. Jakby coś to jestem chętny na pre i ewentualnie zasilacz.

(Choć przyznam że w dużej mierze zależy to od ceny)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>>Twoja płytka również ma trany mocy na krótszych krawędziach - będzie inna wersja?



Obawiam sie ze innej wersji nie moze byc. Plytka F5 miala byc kompatybilna z F4 i umozliwic podmiane jednej pcb druga, jesli ktos chce sprobowac oba wzmacniacze w tej samej obudowie, uzywajac ten sam PS.



F4 mam obecnie dostepne, F5 beda w przeciagu tygodnia (wersja z dwustronnym drukiem, pozlacana): http://www.diyaudio.com/forums/showthread.php?postid=1230598#post1230598

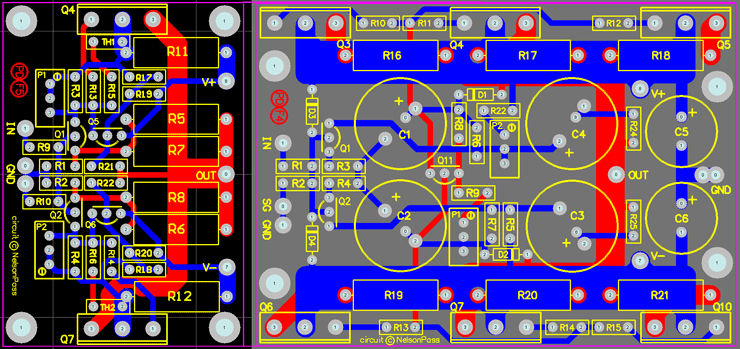

Ponizej F5 i F4 obok siebie.

post-3442-100006442 1232301595_thumb.gif

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

magda2526, 18 Sty 2009, 23



>>>>>1. Arkotic 2kpl. Stereo

>>>>>2. Andrejos1 2kpl. Stereo

>>>>>3. stmaniak 1 kpl stereo

>>>>>4. p.f.pawlikowski 1.kpl

>>>>>5. grzecho 1 kpl stereo

>>>>>6. Tadeiro 2kpl. Stereo

>>>>>7. Dino 1 kpl. stereo

>>>>>8. Dominicanos 1 kpl. stereo

>>>>>9. Keisan 1kpl stereo

>>>>>10.gabler 1 kpl stereo

>>>>>11.magda2526 1 kpl stereo

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>Nie jestem pewien ale może być mały kłopot z tranami.

>W TME widziałem dostępne są tylko 2sj108 ok.7,50zł szt.

>Może ktoś by miał jakąś propozycję.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Obawiam sie ze innej wersji nie moze byc. Plytka F5 miala byc kompatybilna z F4 i umozliwic podmiane jednej pcb druga, jesli ktos chce sprobowac oba wzmacniacze w tej samej obudowie, uzywajac ten sam PS.



Soorki ale tego nie rozumiem



Rozpoczynamy NOWY PROJEKT

Więc warto by było nie zachowywać się jak producenci samochodów.



TO NIE JEST MASÓWKA

TO JEST EKSKLUZYWNE DIY



Peter - zaprojektuj płytki jak Pan Bóg przykazał (Foksik jest chyba niewierzący)

Bijemy pianę o dodatkowe 2 cm długości płytki za 20 PLN przy cenie elementów na poziomie 800 PLN a gotowa zabawka to 20,000 PLN.



Nie wiem skad taki "głupi" upór

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

dino, jednak sie nie zrozumielismy, to jednak jest masowka. Plytek F4 sprzedalem ponad 500szt, jak wiec mam teraz wypuscic plytke F5 ktora bedzie zupelnie inna, bo kilka osob na AS bije o to piane?



Plytki F5 sa juz zamowione i w produkci (300szt), dla mnie nie jest to nowy projekt, ale kontynuacja poprzedniego. Tu o tym napomknalem bo moze akurat komus przypasuje.



A na marginesie, budowa takiego F5 nie powinna wyniesc wiecej niz $400. BOM mozna znalezc tu: http://websale.compsultant.com/audio/F5AMP.xls

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>>>>>1. Arkotic 2kpl. Stereo

>>>>>2. Andrejos1 2kpl. Stereo

>>>>>3. stmaniak 1 kpl stereo

>>>>>4. p.f.pawlikowski 1.kpl

>>>>>5. grzecho 1 kpl stereo

>>>>>6. Tadeiro 2kpl. Stereo

>>>>>7. Dino 1 kpl. stereo

>>>>>8. Dominicanos 1 kpl. stereo

>>>>>9. Keisan 1kpl stereo

>>>>>10.gabler 1 kpl stereo

>>>>>11.magda2526 1 kpl stereo

>>>>>12.piotr_37 1 kpl. stereo

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>Czy będzie jakaś zbiorówka na trany,jeśli tak to bym się pisał na komplet stereo.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

> Peter

czy F5 zagra lepiej niż GC w wersji Premium ?



O tym bede mogl napisac dopiero jak go zbuduje. Patrzac na schemat ma duze szanse ;-)



Dodam, z w moim odczuciu, wersja premium F3 (kiedy tweetery sa podlaczone tylko przez kondensator w zwrotnicy tweetera) zagrala lepiej niz GC w systemie aktywnym. Oryginalna wersja F3 (First Watt) byla porownywalna z GC i slyszalem od 2 osob ktore mialy oba wzmacniacze ze GC mogl byc preferowany.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Też przyłączam się do pytania.

Czy będzie jakaś zbiórka na trany ? Oczywiście przedewszystkim chodzi orginalne tranzystory Mocy, które zostaną przez kogoś jeszcze sparowane i rozesłane.



Mogą być parowane za jakaś opłatą rzecz jasna - ale byle dokładnie.

Jeśli tak to również bym się pisał na komplet stereo.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zapomnialem ze tu tranow wyjsciowych nie trzeba parowac, gdyz jest pojedynczy na strone, pozostaja jedynie fety na wejsciu.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>Peter mam małe pytanko

mam pod tego preampa zrobioną płytkę cz to napędzi moje F5

post-17388-100006352 1232398396_thumb.jpg

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

To czy napedzi, bedzie zalezalo takze od zrodla (poziom sygnalu na wyjsciu) i efektywnosci kolumn.



W moim systemie, preamp ma tylko 6dB wzmocnienia, zrodlem jest standardowy CD player (wyjscie zbalansowane), kolumny maja 96dB efektywnosci i F3 ze wzmocnieneim 13dB gra calkiem przyzwoicie. F5 o ile pamietam ma wzmocnienie 15dB.



No forum diyaudio jest projekt Pumpkin preamp (ZenMod), wydaje mi sie ze moze byc lepszy niz starsze preampy Passa.



Sam jeszcze sie nie zdecydowalem na zaden aktywny preamp. Tydzien temu widzialem sie z gosciem ktory obstaje za TVC; od czasu gdy zaczal go uzywac AR Reference 3 nawet nie wlacza, bo mu psuje dzwiek.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Przedwzmacniacz ZEN napędzi F5, ale to nie jest szczególnie dobry preamp.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

A jaki proponujecie ?

Czy jest jakiś wysokiej jakości i zarazem w miarę tani oraz prosty w budownie ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

>Foksik

a co byś miał do zaproponowania(musi być to coś solidnego,prostego w budowie,a elementy muszą

być w miarę dostępne na naszym ubogim rynku)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

dino, jednak sie nie zrozumielismy, to jednak jest masowka. Plytek F4 sprzedalem ponad 500szt, jak wiec mam teraz wypuscic plytke F5 ktora bedzie zupelnie inna, bo kilka osob na AS bije o to piane?



Peter a jak rozwiazałes mocowanie płytek do radiatorów dla typowej obudowy 19 cali z radiatorami po bokach?. Widze tylko mozliwośc przez podkładki z płaskowników miedzianych i wyginanie tranzystorów.

Nie zrozumcie mnie zle ale zastanawia mnie dlaczego tak utrudnimy sobie życie (mozna to nazwac biciem piany)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dla jednych będzie to utrudnianie sobie życia a dla innych polepszanie.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

A teraz prośba od leniwych: Czy ma ktoś spis elementów?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Leniwy nawet postów na forum nie przeczytał i chce już robić F5...

Odsyłam do:

Peter Daniel

19 Sty 2009, 01:23

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

dino, nie zrozum mnie zle, ale w moim odczuciu plytka ktora oferuje ma przewage nad innymi rozwiazaniami. Rozmiar plytki jest 60 x 42mm i beda sie na niej znajdowac tylko rezystory i male tranzystory; stanowi wiec minimalne obciazenie i bedzie podtrzymywana jedynie przez nozki tranzystorow wyjsciowych. Sa tam tez dodatkowo 4 otwory na srubki, ale to jest dodatkowa opcja w przypadku kiedy chcemy bardziej rozsunac trany. Nie wiem czemu obstajesz przy instalacji plytki prostopadle do radiatora? Wg mnie jest to niepotrzbna komplikacja: wplyw ciepla radiatora na plytke niczemu nie szkodzi, wrecz przeciwnie polepsza stabilnosc termiczna.

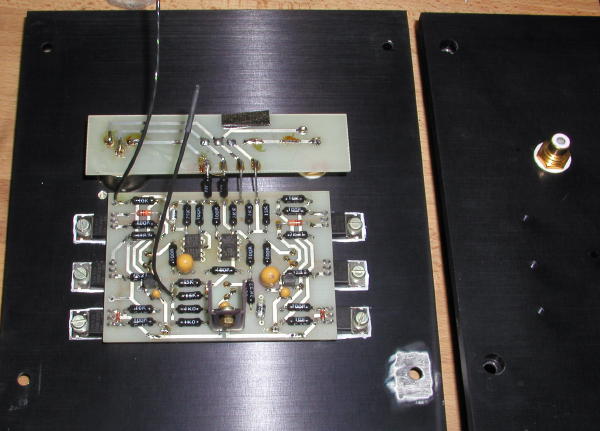

Podobne rozwiazanie zastosowalem z plytka wejsciowa w A75, ktory bez problemu dziala juz od dobrych 15 lat i tylko przez taka instalacje uzyskalem stabilny offset.

post-3442-100006254 1232466737_thumb.jpg

post-3442-100006255 1232466737_thumb.jpg

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
