Gramofonowe metamorfozy


eMKa76

Recommended Posts

Witajcie, nie żebym chcial robić konkurencje wątkowi "Nowe szaty Thorensa" ale pomyślałem, że można by stworzyć wątek w którym podobnie jak w "Waszych ustrojach" pokazalibyśmy nasze gramofony, które uległy modyfikacjom. I mam na myśli oczywiście modyfikacje większe niż zmiana okablowania w ramieniu bo to tylko słychać (o ile w ogóle :))

Mam na myśli gramofony, które dostały nowy kolor, nowe chasis, nową plintę, drugie ramie itd.

Na początek oczywiście wstawiam swoje "dzieło", ktore dało mi mnóstwo satysfakcji i sporo nauki. Proces cały trwał w zasadzie około 2 miesięcy od projektu do realizacji. Wczoraj zakończyłem.

W moim przypadku metamorfozie ulegl gramofon Akai AP-206C.

Projekt zakładał głównie zwiększenie amortyzacji calego układu, przeniesienie gniazda zasilania dalej od wyjścia IC oraz przeniesienie wyjść IC oraz zasialania z tylnej ścianki na prawą i lewą. Ponieważ mam 19-sto miesięcznego syna gramofon MUSI stać poza jego zasięgiem i dlatego stoi na półce nad sofą (jak reszta sprzętu z resztą) Półka nie jest audiofilska i wystrczyło położyć zbyt mocno pilota albo telefon obok i igła już lubiła skrecznąć.

Stworzylem z układu sztywnego zamkniętego układ z plintą i chasis. Plinta, do której zamocowany jest od spodu silnik i trafo i cała elektronika i ramię jest od spodu obklejona po obwodzie korkiem i całość leży na gumowych podkładkach używanych w komputerach to mocowania zasilacza. Dzięki temu teraz plinta jak się ją naciśnie lub próbuje przesunąć to lekko resoruje. Wykorzystałem nóżki ze starej obudowy bo są z dość miękkiej gumy i teraz całość jest dobrze oddzielona od drgań zewnętrznych.

No to może troche zdjęć teraz:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

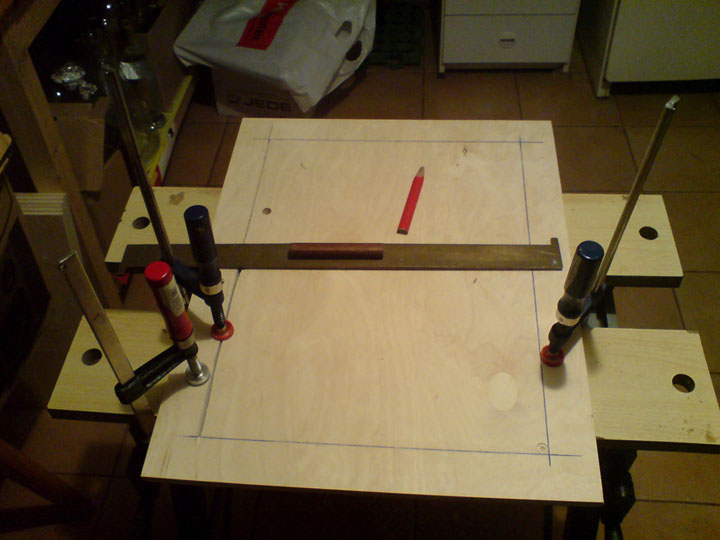

post-21036-100006778 1232049600_thumb.jpg

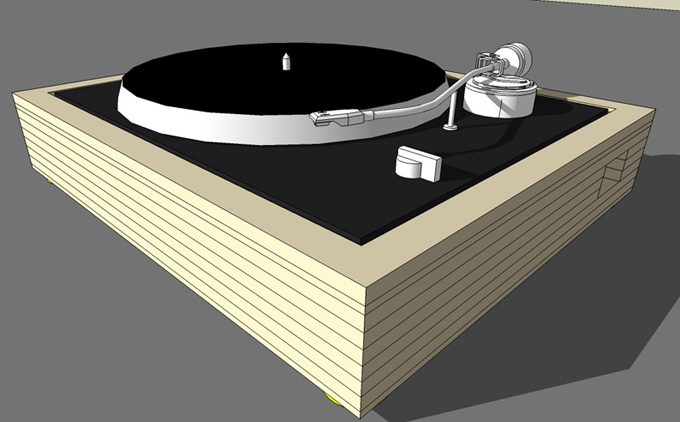

post-21036-100006779 1232049600_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

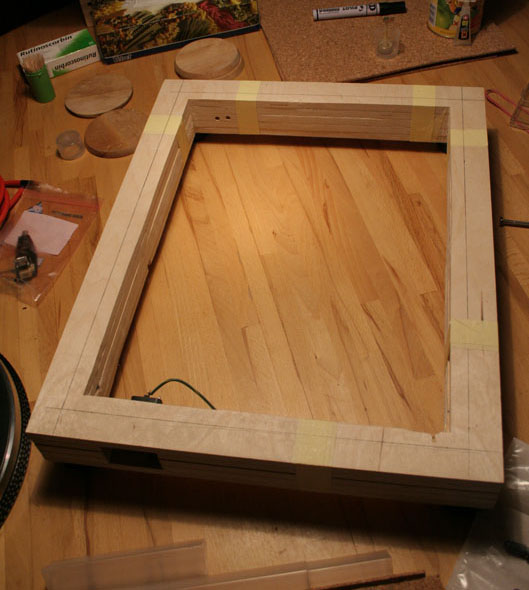

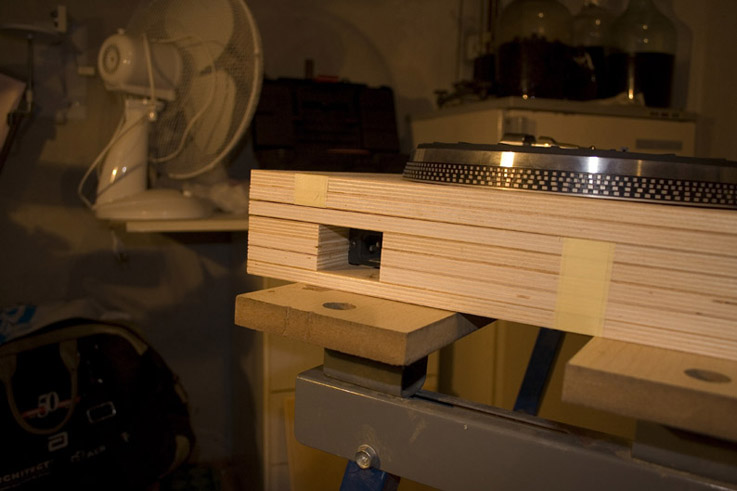

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006775 1232049697_thumb.jpg

post-21036-100006776 1232049697_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

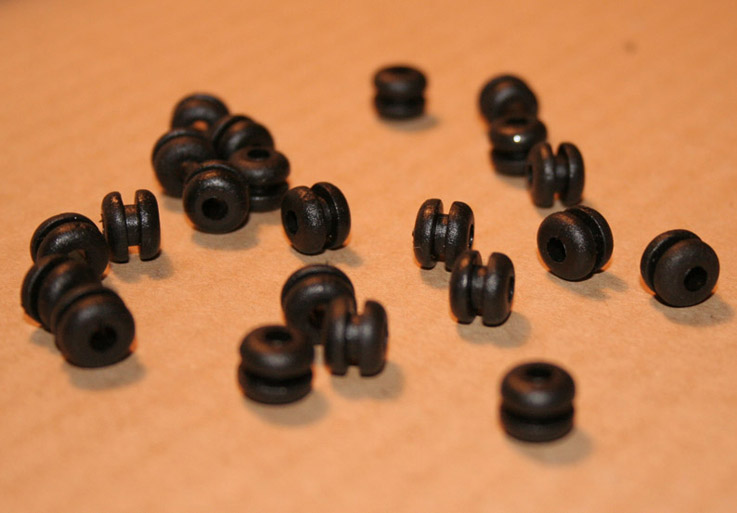

post-21036-100006772 1232049729_thumb.jpg

post-21036-100006773 1232049729_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

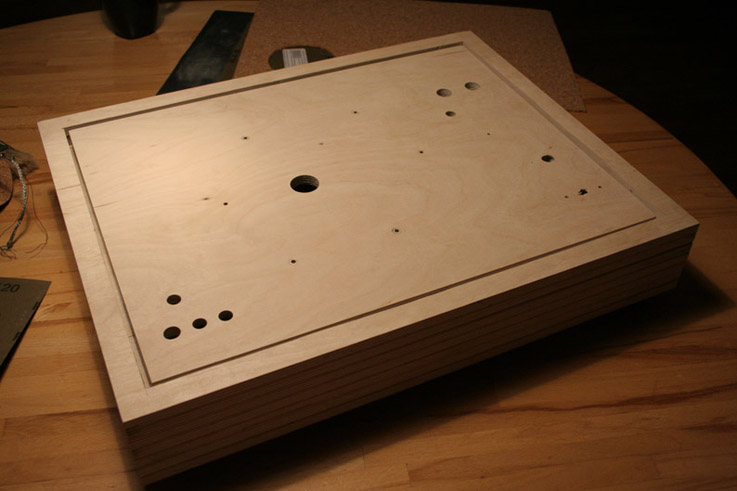

cd

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

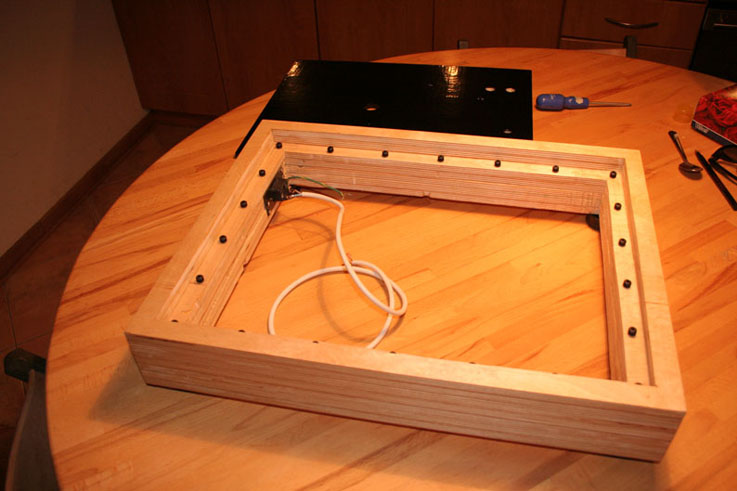

post-21036-100006769 1232049773_thumb.jpg

post-21036-100006770 1232049773_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

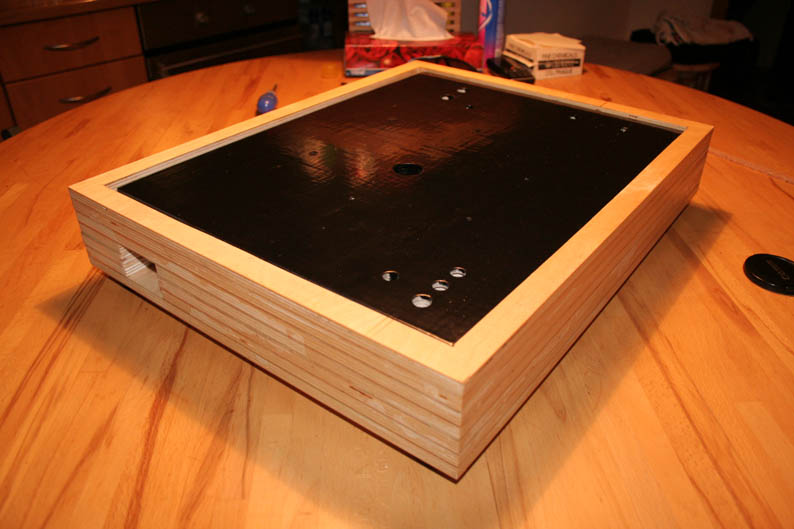

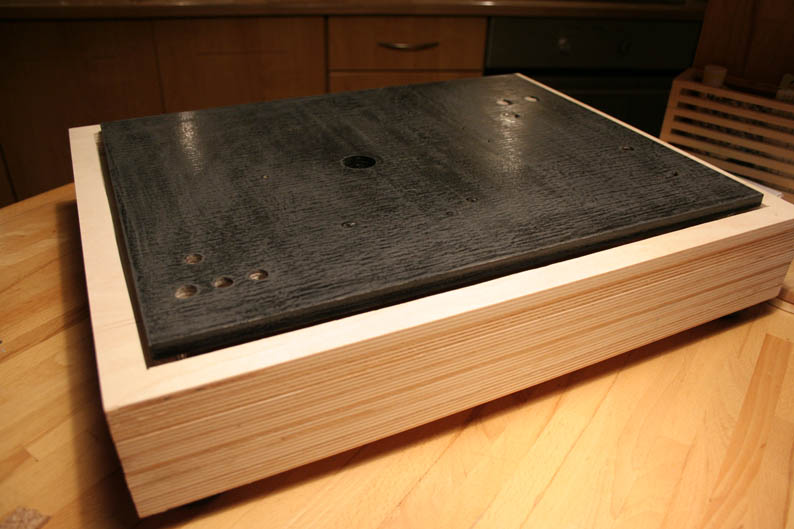

W sumie 3 warstwy lakieru. Wtyki z antypodów - Amphenol

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006766 1232049829_thumb.jpg

post-21036-100006767 1232049829_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

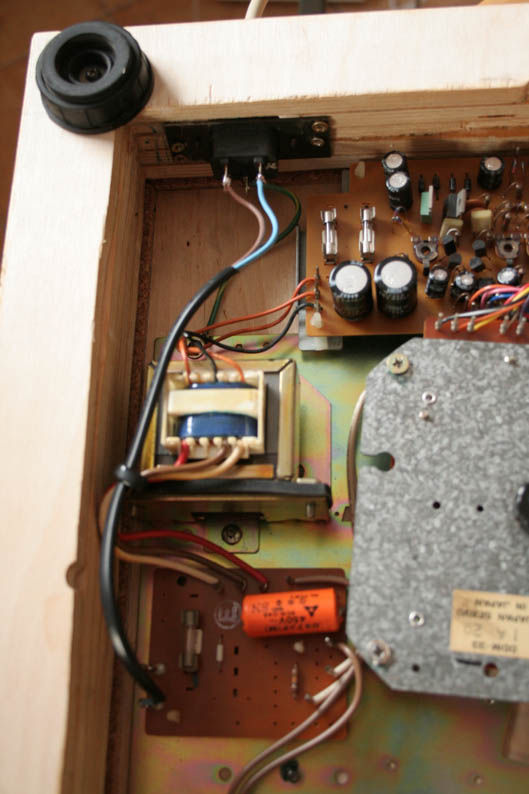

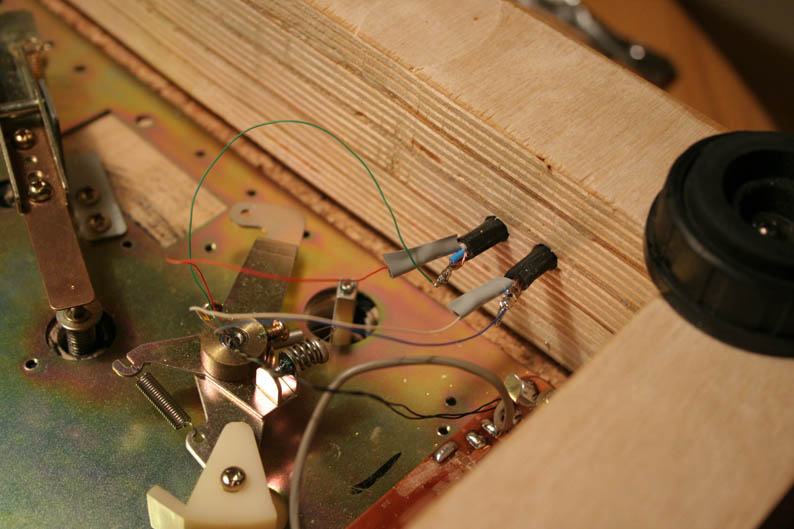

IC jest lekko zestrugany żeby się wcisnąć w dziurę i potem przeciągany przy pomocy kombinerek. Dzięki temu ani drgnie w żadną ze stron.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006763 1232050080_thumb.jpg

post-21036-100006764 1232050080_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

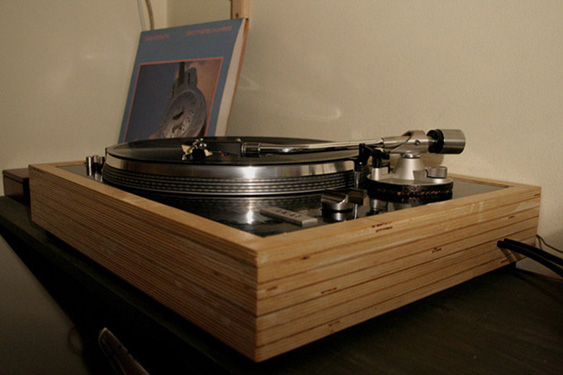

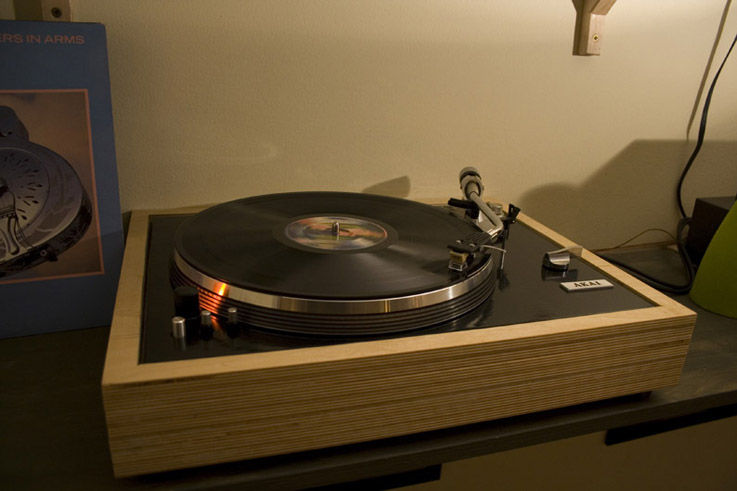

Efekt końcowy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006760 1232050131_thumb.jpg

post-21036-100006761 1232050131_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

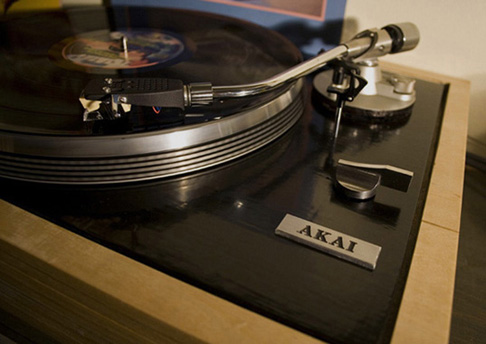

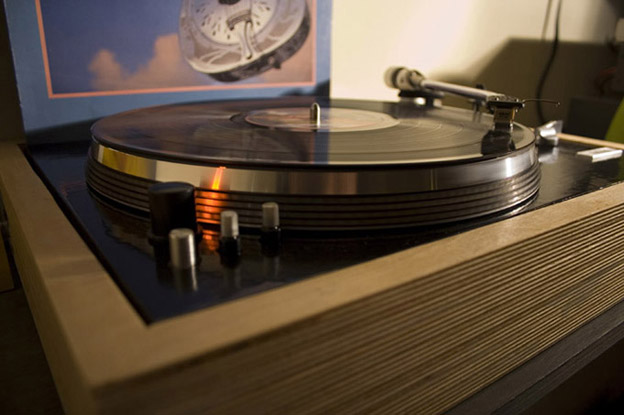

I jeszcze takie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006757 1232050185_thumb.jpg

post-21036-100006758 1232050185_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

eMKa trochę pracy Cię to widze kosztowało, efekt wizualny robi wrażenie a zmieniła/poprawiła się jakość dźwięku?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Gratuluję gustownej i czystej roboty stolarskiej. Ale jakie rezultaty soniczne?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

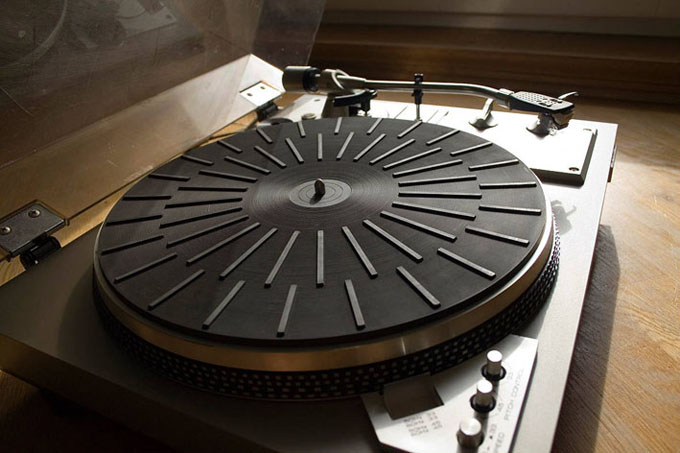

Początkowo było tak. Nie chodziło mi o to, że oryginał byl brzydki. Chodziło o zabawę. O to, że każdy chłopiec chce zobaczyc co jest w środku i jak to działa. O satysfakcję z samego dłubania i z tego, że teraz to gra!! I oczywiście wydaje mi sie że gra lepiej choć jak widać wkładka raczej typu Tesco/Biedronka (w drodze juz jest AT3600) Gdyby ktoś z was miał na przykład za dużo wkładek i uznał, że jakaś by mi tu zagrała dobrze to prosze się nie krępować. (Conri - Ty chyba masz sporo wkładek, nie? ;))

Zlikwidowałem mechanikę autopowrotu bo tylko hałasowała a wstać do płyty i tak trzeba było.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21036-100006750 1232050854_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Co do efektu sonicznego to jako, że jestem początkujący i sprzęt mam raczej średni to nie wyłapałem specjalnych różnic. Teraz ramie jest lekko niżej było oryginalnie i musiałem dać cieńszą matę, żeby miec mniej więcej tak jak oryginalnie ale wydaje mi się teraz gra jakby czyściej zwlaszcza jeśli chodzi o wysokie. Co do basu to oczywiście po takiej pracy aż sie chce usłyszeć poprawę i dlatego pewnie słyszę. Ale tu głównie chodziło o poprawę efektu wizualnego. Jak dojdzie nowa wkładka i kupie odpowiedni rozmiar imbusa żeby podnieść/zdjąć ramię to porwę się na zmianę okablowania ramienia. I wtedy bedzie mozna mowic o zmianach sonicznych.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bardzo ciekawe.

Możnaby pomyśleć jeszcze o regulacji VTA (chociaż różne maty też załatwiają sprawę).

Nie myślałeś o woskowaniu tej górnej platformy zamiast czarnej farby? :-) To wygląda.

K

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Jak dla mnie rewelacja, optycznie wygląda bardzo "technicznie" w pozytywnym tego słowa znaczeniu,

a i świadomość że jest zrobiony solidnie i jest jedynym takim na świecie czyni go atrakcyjnym:-)

Gratuluję "majsterkowiczowej" ręki:-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ładne,proste,bez zbędnych udziwnień - bardzo mi się podoba !!!



Gratuluję

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MUSIC NON STOP

Link to comment
Share on other sites

>>ahaja

Myślalem o woskowaniu!! Wtedy ktoś by zapytal czy nie myślałem o lakierowaniu :) Miałem dylemat! Padło na czerń plus bezbarwny. Następny będzie woskowany. Ramie ma śrubę do regulacji VTA tylko nie mam klucza do tej śruby... póki co.



>>musiko, przemek696

Dzięki! Własnie ta świadomość czyni go hi-endem :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Warto:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zerknij jak wyszła decha do gainclone. Wcześniej robiłem lakierowane ... poszło do kosza. Nie ma startu do wosku.

Pozdrawiam K

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Przyznaję, że wyszło ładnie. Tym bardziej następny będzie woskowany. Nie można mieć wszystkiego i nie wszystko na raz. I tak jestem bardzo zadowolony. To moja pierwsza tego typu konstrukcja.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Gorąco polecam. Jest przy tym trochę zabawy bo trzeba wyszlifować sklejkę na 'dupkę niemowlaka'. Po każdym nałozeniu i wtarciu wosku (3 razy) również przeszlifować. Można też wcześniej pociągnąć zwykłą bejcą - nada kolor odpowiedni. Uzyskasz wtedy coś ala aksamitne drewno - w odczuciu, dotyku.

K

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Praktycznie to stworzyłeś nowy gramofon,mnie się podoba.Choć ja osobiście nie malował bym tej środkowej płyty na czarno,a zostawił w naturalnym kolorze.Gratuluję wytrwałości przy pracy;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeszcze troche i zdrapie tą czerń pazurami :)

To jest specjalna audiofilska czerń. Poprawia wszystkie parametry dźwięku.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie zmieniaj, z tą czernią wygląda bardzo dobrze.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Super.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

To ja też pochwalę się swoim,

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

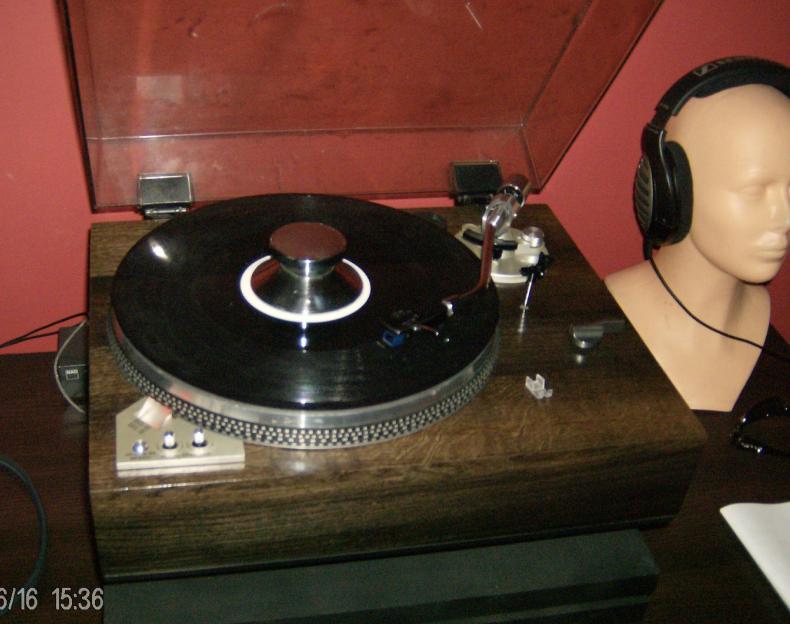

post-21470-100006609 1232146059_thumb.jpg

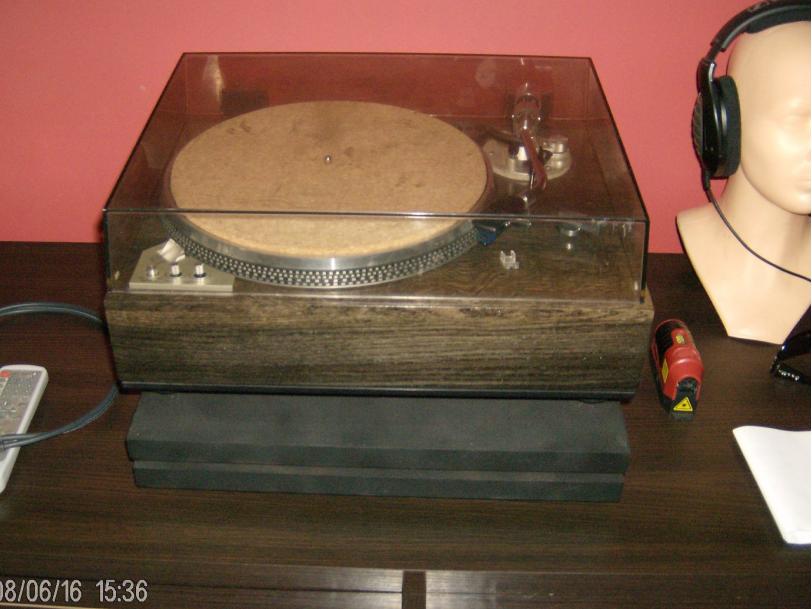

post-21470-100006610 1232146059_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bardzo fajnie cpcezar. Ja zrezygnowałem z oryginalnej pokrywy na rzecz pokrywy diy która właśnie jest na warsztacie... projektowym.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

cpcezar, zupełnie nieźle, a nawet bardzo ładnie. Powiedz co to za nóżki i skąd je wziłeś ? Gramofon stoi na 3, czy 4 nóżkach?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Sam gramofon stoi na 4 nogach( nie miałem koncepcji na zrobienie dna więc zastosowałem stare) ale stoi na płycie anty wibracyjnej mojej konstrukcji i można rzec patentu, która ma 3 regulowane nogi którymi poziomuję zestaw, A nogi są wytoczone ze stali pomalowane matowym lakierem, każda noga waży mniej więcej około 0.5 kg, z resztą cały gramofon jest dość ciężki bo chodziło mi właśnie o toi żeby jak najbardziej go dociążyć wiec jest zrobiony z drzewa dębowego, talerz dociążyłem i zastosowałem podwójne ekranowanie siatką miedzianą, dociążenie to ołów i te siatki a wszystko zalane w żywicy epoksydowej, całość waży 2,5 kg plus docisk płyty 0.9 kg co daje wagę 3.4 kg starą podstawę plastikową zostawiłem dociążając ją kawałkiem metalu o wadze ok, 2 kg cały gramofon warzy pewnie jakieś 10 kg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No, to się zrobił z niego prawdziwy czołg. A jaki ta przebudowa poza wizualnymi miała wpływ na "muzykalność" gramofonu?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tylko patrzeć jak siądzie drastycznie przeciążone łożyskowanie talerza. A co z wyważeniem talerza po dociążeniu?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Gramofon Akai AP206c sam w sobie jest bardzo dobrym gramofonem z super ramieniem, więc właściwie nie potrzebował by żadnych zmian ale jak napisał wcześniej eMKa76 chodziło o zabawę. Ale po przeróbce jakość dźwięku naprawdę się poprawiła, słychać teraz dźwięki których nigdy wcześniej nie słyszałem ( a niektóre płyty słucham od 30 lat)wszystko jest klarowne i tam gdzie powinno być,tu dochodzi jeszcze eksperymentowanie z przedwzmacniaczem i okablowaniem, ogólnie jestem bardzo zadowolony a tak na marginesie dodam, że zanim podjąłem decyzje o przeróbce chodził mi po głowie zamiar kupna nowego gramofonu ale po kilku odsłuchach sprzętu w cenie do 3000 bo taką sumę chciałem przeznaczyć nic nie znalazłem, wiec przerobiłem stary gramofon i naprawdę nie żałuję a powiem więcej eMKa76 też nie będzie żałował bo trud włożony w pracę zwraca się podczas słuchania muzyki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Archived

This topic is now archived and is closed to further replies.

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.
