Recommended Posts

Markoni, trudno kogoś pozbawiać głosu za to, ze krytykuje czyjeś rozwiązanie techniczne. Prawda? Moderacja tu jest od tego, żeby dorośli ludzie nie obrzucali się obelgami jak gówniarze pod płotem szkolnym. Zwłaszcza jeśli twierdzą, że ich opinie mają podstawy merytoryczne. Jeśli tak, to proszę bardzo: niech udowodnią, a obelgi zachowają dla tych, wobec których najwidoczniej mogą sobie na nie pozwalać. Może na podwładnych, albo na rodzinę? Natomiast nie chciałbym być świadkiem zamykania komuś ust dlatego, że wyraził pogląd techniczny, który komuś się nie podoba.

  • Like 1

Share this post


Link to post
Share on other sites

Panowie, czy możemy powrócić już do tematu wątku? Zawsze się to jakoś rozjeżdża. Szanujmy czyjeś poglądy nawet gdy się z nimi nie zgadzamy.

Share this post


Link to post
Share on other sites
Guest Dink

Na przedstawionym przez McGyvera schemacie jest stopień wejściowy z lampą 12AX7 zbudowany w ukladzie kaskody. Następnie jest odwracacz fazy zbudowany w oparciu o lampę 6SN7 i pracuje jako odwracacz fazy równoległy ze wspolną katodą. Nie ma tutaj nigdzie żadnego wzmacniacza róznicowego, a ten, kto tak twierdzi po prostu nie rozumie elemantarnych zasad funkcjonowania układów elektronicznych. Proszę mi wybaczyć, ale nie podejmuję zadnej więcej dyskusji, bo jest to dla mnie uwłaczające. Pozdrawiam Dink

Share this post


Link to post
Share on other sites

Czy to oznacza wadę tego wzmacniacza? Czy to jest jakaś unikalna konstrukcja czy może projekt jest ściągnięty z jakiegoś markowego wzmacniacza? Jestem laikiem i pewnie nie tylko ja, jeśli chodzi o czytanie schematów elektronicznych i elektronikę wogóle.

Share this post


Link to post
Share on other sites

Mimo,że nie znam się na elektronice,a co najwyżej na muzyce, to też proszę o niezaśmiecanie wątku osobistymi wycieczkami z prozaicznego choćby powodu,że ciężko później przez te setki wpisów to się przebić , aby odnaleźć konkret. Za porady Pana Dintera też dziękuję, bo to jakaś schizofrenia paranoidalna żeby sobie kupić lampowca na KT-88,by przerobić go później na EL-34, tym bardziej,że na rynku dostępnych jest wiele modeli opartych na tych lampach, choćby i tej samej firmy, gdzie tu więc odrobina logiki- chyba nigdzie, to jakby kupić dużego fiata i przerabiać go na malucha zamiast dużemu dodać alusy, spoilery i pogrzebać w gaźniku ...

Share this post


Link to post
Share on other sites

Witam,

Ponieważ niejaki Dink wykazuje się brakiem podstawowej wiedzy w zakresie elektroniki oraz z premedytacją próbuje wprowadzać forumowiczów w błąd, nadto pozwolił sobie na publiczne szkalowanie mojej osoby pozwolę sobie tutaj zamieścić sprostowanie.



Szanowny Panie Dink, kaskoda wygląda tak (rysunek po lewej), a wzmacniacz różnicowy wygląda tak (po prawej).

Proszę porównać ze schematem wzmacniacza. To co Pan pisze świadczy nie tylko o tupecie i głupocie, świadczy to również o brakach w elementarnej wiedzy!!!

Proszę się tego nauczyć. Myślę że nadeszła odpowiednia pora aby nie częstować forumowiczów wyssanymi z palca głupotami, tylko zacząć poznawać to o czym Pan chce pisać.



Powtarzam: TO SĄ ELEMENTARNE PODSTAWY TECHNIKI LAMPOWEJ - !!! których Pan nie zna !!! a przy okazji publicznie mnie Pan znieważa.

Jedyne w czym Pan jest dobry, to tylko w inwektywach.

Wstyd!



Do wszystkich forumowiczów:

Więcej oftopiku nie będzie, postaram się też nie zaśmiecać tematu, natomiast szlag mnie trafia że taki ktoś potrafi ludziom mieszać w głowach i uchodzi mu to bezkarnie.

Więcej o podstawach można się dowiedzieć np. na:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardzo zachęcam do zapoznania się z tą stroną.

Pozdrawiam!

gagacek

post-13337-100006522 1232228253_thumb.gif

post-13337-100006523 1232228253_thumb.gif


Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Czytanie schematów elektronicznych to dla mnie trochę jak czytanie chińskich krzaczków (wzmak jest w końcu chiński). Może źle odczytuje ale według mnie lampy AX są w układzie kaskody (czy może powinno być "kaskady" :) ?)

Niezaleźnie od tego, który tych układów jest bardziej pożądany? "Kaskody" czy "różnicowy"

Share this post


Link to post
Share on other sites

Hon666->Czytanie schematów elektronicznych to dla mnie trochę jak czytanie chińskich krzaczków



Nie łam się!p.Dink ma chyba to samo.

  • Like 1

Junkers Neckar N 19E,LG GB5237TIFW,Bosch HBN 239E1L,Electrolux ESL 65070R

Całość podłogi deska BalicWood Jesion kl.2.

Share this post


Link to post
Share on other sites

wilu żubr ja nie łamię się. To nie moja profesja. Może jednak coś więcej wniesiesz do tematu?

Share this post


Link to post
Share on other sites

Hon666, 17 Sty 2009, 21:47



>Czy to oznacza wadę tego wzmacniacza?



Nie. Wręcz przeciwnie, to dobre opracowanie. Już w stanie fabrycznym gra nadspodziewanie dobrze. Jeżeli ten wzmacniacz ma wady, to nie jest nimi projekt, a raczej jego realizacja-brak układu opóźniającego załączenie napięcia anodowego, użyte części, a szczególnie kondensatory sprzęgające, za wysokie napięcie żarzenia, słabej jakości chińskie lampy sterujace (to ostatnie akurat bardzo łatwo zmienić)... i w zasadzie tyle.



>Czy to jest jakaś unikalna konstrukcja czy może projekt jest

>ściągnięty z jakiegoś markowego wzmacniacza?



Nie posuwałbym sie tak daleko w nadinterpretacje. Znakomita wiekszość wzmacniaczy typu push-pull jest wzorowana na konfiguracji zaproponowanej kilkadziesiąt lat temu przez Williamsona, czy to znaczy że te wzmacniacze są "ściągnięte"? Nie bardzo, po prostu w technice lampowej ilość sensownych konfiguracji jest skończona, i nic dziwnego że pewne rozwiązania w wielu urządzeniach się powtarzają. A co się liczy? Jakość traf, klasa wykonania, dopracowanie szczegółów...



>Jestem laikiem i pewnie nie tylko ja, jeśli chodzi o

>czytanie schematów elektronicznych i elektronikę wogóle.



Poczytaj stronę Audiotonu, "o lampach" części od I do IV:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Są tam opisane w bardzo przystępny i przyjazny sposób podstawy techniki lampowej, w sam raz dla początkujących. Polecam.



A tu o stopniach odwracaczy fazy:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Nie działają mi PM. Kontakt na maila (w moim profilu).



Share this post


Link to post
Share on other sites

Lampy 12AX7 na wejściu nie pracują w układzie kaskody lub kaskady(używa się obu nazw)jest po prostu zwykłym wzmacniaczem napięciowym ze wspólną katodą i aktywnym obciążeniem w anodzie.

Odwracacz fazy jest różnicowy.

W zasadzie schemat wygląda całkiem dobrze.Osobiście wywalił bym to obciążenie aktywne z anody (osobiście go nie lubię,chociaż nie mam na to dobrego uzasadnienia)i dał lampkę 6SN7 w różnicówce (koniecznie sparowaną,bo to niezbędny warunek poprawnej pracy różnicowego odwracacza fazy).


Junkers Neckar N 19E,LG GB5237TIFW,Bosch HBN 239E1L,Electrolux ESL 65070R

Całość podłogi deska BalicWood Jesion kl.2.

Share this post


Link to post
Share on other sites

Dziękuję za dwa ostatnie merytoryczne wpisy. Z tą "kaskodą" to nie taka prosta sprawa... :)

Share this post


Link to post
Share on other sites
Guest Dink

Poziom tego watku dotknął dna. Odsyłam profesora Wilu Żubra do właściwej literatury. Byłem przekonany, że więcej uczciwości będzie miał McGyver. Niestety, zawiodłem się.

post-16334-100006515 1232260781_thumb.gif

Share this post


Link to post
Share on other sites

Dink, 18 Sty 2009, 07:39

>Poziom tego watku dotknął dna.



Zgadza się. Wyłącznie przez Ciebie!



1. To co wkleił Dink "układ o bezpośrednim sprzężeniu katodowym" to jest nic innego jak klasyczny wzmacniacz różnicowy. O tym po prostu nie wie!!!

Jest to jeden z najczęściej stosowanych układów odwracania fazy, jeżeli nie najczęstszym. Przykładów można podać nie setki, a tysiące. Jeśli ktokolwiek ma wątpliwości wystarczy zapuścić google i wpisać "lampa wzmacniacz różnicowy", na pewno znajdziecie wiele ciekawych, MIARODAJNYCH przykładów.



2. klasyczna kaskoda wygląda jak we wklejce Dinka. A układ zastosowany we wzmacniaczu wklejam poniżej, mam nadzieję że będzie czytelny. To ABSOLUTNIE NIE JEST kaskoda!

Zwróćcie uwagę na połączenia górnej lampy. W układzie kaskody anoda górnej lampy jest połączona z zasilaniem przez rezystor, a sygnał wychodzi z anody. W układzie zastosowanym we wzmacniaczu anoda jest wpięta w zasilanie, a sygnał wychodzi z katody. To bardzo ważne. Kto tego nie widzi ma podstawowe braki z elektroniki, albo z premedytacją wprowadza forumowiczów w błąd!!

Bardzo żałuję że wątek przyjął taką formę, ale jest przynajmniej okazja aby zapoznać forumowiczów z podstawowymi układami stosowanymi w technice lampowej.

post-13337-100006507 1232271578_thumb.jpg


Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Hon666

>Z tą "kaskodą" to nie taka prosta sprawa... :)

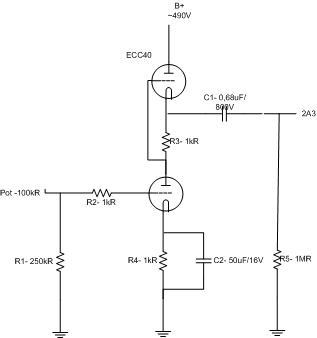

Bardzo prosta, bo to klasyczny układ SRPP, przykład podaję na dole po lewej. Każdy ma swoje preferencje, ale do Twojego wzmacniacza układ jest jak najbardziej odpowiedni. Absolutnie nie jest to błąd projektowy! Znowu odsyłam np. do google ->lampa srpp, bardzo dużo możesz na jego temat dowiedzieć się też w... archiwum Audiostereo.

Przy okazji pierwszy z brzegu przykład wzmacniacza różnicowego, po prawej. Jest to inaczej narysowany układ ze schematu Waszego wzmacniacza. Rysunek wzięty z

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , bardzo polecam.



Przy okazji - bardzo dziękuje założycielowi wątku forumowiczowi marconi za zachowaną zimną krew, zaufanie i rozsądne podejście to tematu. Wyrazy szacunku.

post-13337-100006506 1232272673_thumb.jpg


Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Ops, nie wkleił się:(

wzmacniacz różnicowy z

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Bardzo ładnie opisany wzmacniacz i jego założenia projektowe, zainteresowanym bardzo polecam prześledzić temat.

post-13337-100006504 1232273115_thumb.jpg


Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Z moją dzisiejszą wiedzą a raczej jej brakiem nie jestem w stanie stwierdzić

czy jest to układ kaskody czy też różnicowy. Ja widzę nadal kaskodę ale może to trochę

jak z cudem widzianym na szybie. Nie mniej jednak wydaje mi się, że rozsądzenie tego

jest bardzo istotne dla modyfikacji tego wzmacniacza.

Na razie postarałem się zebrać w całość istotne, przynajmniej dla mnie informacje.

Ponizej to czego się dowiedziełem i co zrodziło kolejne pytania:



największą zaleta wzmacniacza są wrecz doskonale transformatory wyjściowe

1.wymiana elementów - kondensatorów na MKP,

2.wymianie elementów zasilacza - mostek na soft recovery oraz kondensatorów elektrolitycznych

3.zakładając, że jest to wzmacniacz "różnicowy":

-dobranie typu elektrolita w katodzie 12AX7,

-dodanie rezystora antywzbudzeniowego na wejściu stopnia różnicowego,

-wymiana kondensatorów separujących 0,22uF

4.Bardzo ważną sprawą we wzmacniaczach push-pull jest

symetria czyli powinno zmianić się bias z fixed bias na self bias.

a) Czy ważne jest to tylko w trybie pracy ultraliear?

b) czy dotyczy to tylko układów w "kaskodzie"? a jeżeli układ jest "różnicowy"

to nie ma to znaczenia (pod warunkiem, że sami co jakiś czas kontrolujemy bias)?

5.Yaqin MC100B nie ma opóźniacza załączania napięcia anodowego - warto mu wmontować

a przynajmniej dodatkowy przełącznik standby

6.dodatkowo trzeba zadbać o to by napięcie zarzenia było prawidłowo ustawione.

W Yaqinie MC100B bywa, ze jest za wysokie nawet o 1V, co przekracza wszelkie granice

dopuszczalności! To jest rzecz o którą trzeba zadbać w pierwszej kolejności

7. Alps niebieski się nie zmieści. Jeśeli by się zmieścił to czy wniósłby coś pozytywnego

dla pracy wzmacniacza? Może warto jednak go zmieścić. "Jak się dobrze popieści to się

wszędzie zmieści"

8. Czy jest w tym wzmacniaczu miejsce na jakieś "kultowe" Hovlandy a jeśli tak,

czy ma to sens?

Share this post


Link to post
Share on other sites

Już dobrze niech to będzie kaskada czy wzmacniacz różnicowy ale co nam daje ten spór. Obojętnie co by to nie było, czy jeszcze są jakieś możliwości aby uzyskać lepsze to coś z Yaqina. Co nie co konkretów tutaj padło czyli lampy, kondensatory sprzęgające, gdzieś była wypowiedz na temat samego mostka prostowniczego. Rozwijajmy temat w tym kierunku bo czy to jest kaskada czy wzmacniacz różnicowy to elementy sa takie same

Share this post


Link to post
Share on other sites

Hon666

Spokojnie, wszystko można wytłumaczyć. Uff, wracamy do tematu. Po kolei:



1. Wymiana kondensatorów - tak, ale niekoniecznie na MKP. MKP są dobre ale raczej do blokowania zasilania.

2. Wymiana diód - jak najbardziej można, ale na początek niekoniecznie; nie wiem jakie YAQIN ma elektrolity w zasilaniu, ale czasem wbrew pozorom można spotkać całkiem przyzwoite egzemplarze.

3. >zakładając, że jest to wzmacniacz "różnicowy":

Nie! Elektrolit jest w układzie SRPP, to jest pierwszy stopień wzmacniacza, na schemacie po lewej - lamy w pionie oznaczone "Q1" na schemacie. Warto sprawdzić co tam jest i włożyć dobry egzemplarz.

Wzmacniacz różnicowy to lampy Q2. Wewnątrz bańki lampy są 2 triody i one powinny mieć zbliżone charakterystyki, widać je obok siebie na schemacie. Są połączone ze sobą katodami i oznaczone jako Q2.

>-dodanie rezystora

Póki co możesz to sobie podarować.

>-wymiana kondensatorów separujących

Jak najbardziej, już o tym jest w p. 1

4. >czyli powinno zmianić się bias z fixed bias na self bias

Póki co nie ruszaj, jest dobrze. Lampy są dobre, bardzo mało rozjeżdżaja sie w czasie. UWAGA - 90% tego co tutaj napisał Dink to bzdury!

6.>trzeba zadbać o to by napięcie żarzenia było prawidłowo ustawion

Tak, to bardzo ważne.

7. >Alps niebieski się nie zmieści.

Gdybym widział wnetrze wzmacniacza mógłbym sie na ten temat wypowiedzieć.

8. >Hovlandy czy ma to sens?

na początek nie ma.

  • Like 1

Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Ot i to jest odpowiedz na +

Przy okazji mam pytanie czy jest jakaś możliwość dołożenia do niego gniazda słuchawkowego.

Share this post


Link to post
Share on other sites

Zaczynamy posuwać się do przodu :) Zróbmy z tego Chińczyka Japończyka. (Audio Note jest chyba japoński?)



Czyli mamy:

1. wymiana kondensatorów separujących ale niekoniecznie na MPK.

Ma ktoś propozycje na jakie kondensatory?

2. wymiana diod - jak najbardziej można. Wie ktoś jakie YAQIN ma elektrolity w zasilaniu?

Jak kiepskie to na jakie wymienić?

3.jaki elektrolit jest w układzie SRPP? Trzeba tam włożyć dobry egzemplarz

4.Co może dać ewentualne dodanie rezystora antywzbudzeniowego na wejściu stopnia różnicowego?

5.Zostawiamy fixed bias? Nie chodzi tu o komfort użtkowania tylko o porawę dźwięku. Self bias może wnieśc coś pozytywnego do dźwięku (zakładając, że lampy pracują w miarę stabilnie)?

6. Alps niebieski - pytanie czysto teoretyczne: jaki to może mieć wpływ na poprawę dźwięku?

7. Hovlandy - na początek nie mają znaczenia. A na koniec?

8. trzeba zadbać o to by napięcie żarzenia było prawidłowo ustawione - to nie podlega chyba dyskusji

9. czy jest jakaś możliwość dołożenia do niego gniazda słuchawkowego? Byłoby fajnie

Share this post


Link to post
Share on other sites

Widziałem egzemplarz z wymienionymi kondensatorami sprzęgającymi (na schemacie 224) na 0,33u na francuskim forum doczytałem że nawet ktoś zmienił na 0,47u - nie wiem jakie efekty i czy warto

Co do aplsa ktoś na tym forum chwalił się, że zmienił potencjometr na alpsa-z tego co pomierzyłem wygląda że wejdzie-natomiast na pewno nie wejdzie wersja z silniczkiem

Do zasilania można wsadzić diody STTA 806D lub jakieś inne fast recovery

Kondensatory w zasilaczu fabrycznie 470u/330v można by spróbować większe.

Share this post


Link to post
Share on other sites

Zaczynamy posuwać się do przodu :) Zróbmy z tego Chińczyka Japończyka. (Audio Note jest chyba japoński?)



Wszystko zależy od budżetu.

Share this post


Link to post
Share on other sites

Hon666, 18 Sty 2009, 12:08



>Z moją dzisiejszą wiedzą a raczej jej brakiem nie jestem w stanie stwierdzić

>czy jest to układ kaskody czy też różnicowy. Ja widzę nadal kaskodę ale może to trochę

>jak z cudem widzianym na szybie. Nie mniej jednak wydaje mi się, że rozsądzenie tego

>jest bardzo istotne dla modyfikacji tego wzmacniacza.



Nie odrobiłeś lekcji. A podawałem do poczytania linki z Audiotonu, jak już komuś nie chce się czytać to są tam obrazki, wystarczy obejrzeć i porównać.

Tam nie ma kaskody. tam jest wzmacniacz napięciowy ze wspólną katodą i obciążeniem aktywnym, zwany też układem SRPP. Rysunki wklejam poniżej. Porównaj skąd wychodzi sygnał w kaskodzie, a skąd w SRPP. Te układy różnią się wyraźnie zarówno budową jak i sposobem działania.



>Na razie postarałem się zebrać w całość istotne, przynajmniej dla mnie informacje.

>Ponizej to czego się dowiedziełem i co zrodziło kolejne pytania:

>największą zaleta wzmacniacza są wrecz doskonale transformatory wyjściowe

>1.wymiana elementów - kondensatorów na MKP,



W większości egzemplarzy JUŻ SĄ MKP, najczęściej niebieskie Philipsy. Jeżeli są na napięcie 275V to nalezy je wymienić dla bezpieczeństwa. Nowe kondensatory powinny być na co najmniej 400V.



>2.wymianie elementów zasilacza - mostek na soft recovery



można.



>oraz kondensatorów elektrolitycznych



można, ale ... w wiekszości egzemplarzy w zasilaczu już są dobrej jakości kondensatory.



>3.zakładając, że jest to wzmacniacz "różnicowy":

>-dobranie typu elektrolita w katodzie 12AX7,



12AX7 pracuje jako wejściowy wzmacniacz napięciowy w układzie wspólnej katody z aktywnym obciążeniem, zwanym też SRPP. Kondensator w katodzie można wymien ić na Elna Silmic, Elna Cerafine bądź Nichicon Muse. Można też spróbować go w ogóle usunąć. Nie grozi to żadnymi negatywnymi konsekwencjami poza lekkim spadkiem wzmocnienia, co jest do przyjęcia.



>-dodanie rezystora antywzbudzeniowego na wejściu stopnia różnicowego,



Jak się wzmacniacz nie wzbudza, to nie ma po co.



>-wymiana kondensatorów separujących 0,22uF



patrz mój komentarz o kondach MKP Philipsa powyżej.



>4.Bardzo ważną sprawą we wzmacniaczach push-pull jest

> symetria czyli powinno zmianić się bias z fixed bias na self bias.



Self bias obniży moc wyjściową wzmacniacza.

Sprawę symetrii załatwiają dobrane, parowane lampy mocy, a nie układ self bias. Symetrię można bez kłopotu uzyskać w układzie fixed bias, gdyż bias dla każdej z lamp mocy ustawia się oddzielnym regulatorem, co więcej, regulatory i punkty pomiarowe są dostępne z zewnątrz wzmacniacza, a sama regulacja jest łatwa i dobrze opisana w instrukcji obsługi.



> a) Czy ważne jest to tylko w trybie pracy ultraliear?



Jeden piernik czy ultralinear, czy triodowy, czy pentodowy, w każdym z tych trybów obowiązuje wstawianie do stopnia mocy parowanych lamp KT88 (6550) i prawidłowe ustawienie biasów.



> b) czy dotyczy to tylko układów w "kaskodzie"? a jeżeli układ jest "różnicowy"

>to nie ma to znaczenia (pod warunkiem, że sami co jakiś czas kontrolujemy bias)?



Chłopie, nie myl pojęć! Po pierwsze, tam nie ma kaskody, tylko SRPP. Patrz komentarz powyżej, oraz na rysunki na dole. SRPP (na schemacie Q1, jedna bańka zawierająca w środku dwie triody) pracuje na wejściu jako wzmacniacz napięciowy. Za nim jest stopień rozdzielacza fazy zrealizowany jako wzmacniacz różnicowy (na schemacie Q2, jedna bańka zawierająca w środku dwie triody). Po nim driver sterujący pracą lamp mocy, zrealizowany jako para wtórników katodowych (na schemacie Q3, jedna bańka zawierająca w środku dwie triody). I dopiero za nim jest stopień mocy push-pull na lampach KT88. O kwestiach symetrii wzmacniaczy push-pull możesz sobie poczytać na przykład tu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) samo



>5.Yaqin MC100B nie ma opóźniacza załączania napięcia anodowego - warto mu wmontować

>a przynajmniej dodatkowy przełącznik standby



Tak jest. Podawanie napięcia na anody lamp zanim nagrzeją się im katody jest szkodliwe, stąd potrzeba stosowania opóźniacza.



>6.dodatkowo trzeba zadbać o to by napięcie zarzenia było prawidłowo ustawione.

>W Yaqinie MC100B bywa, ze jest za wysokie nawet o 1V, co przekracza wszelkie granice

> dopuszczalności! To jest rzecz o którą trzeba zadbać w pierwszej kolejności



Nic dodać nic ująć.



>7. Alps niebieski się nie zmieści.



Zmieści się. Nie wejdzie tylko wersja z silnikiem.



>Jeśeli by się zmieścił to czy wniósłby coś pozytywnego

>dla pracy wzmacniacza?



Wątpię. W oryginale już jest bardzo porządny potencjometr w zamknietej szczelnej obudowie, a nie żaden prymitywny blaszak.



>Może warto jednak go zmieścić. "Jak się dobrze popieści to się

>wszędzie zmieści"



IMHO szkoda zachodu.



>8. Czy jest w tym wzmacniaczu miejsce na jakieś "kultowe" Hovlandy a jeśli tak,

>czy ma to sens?



Może i ma sens, ale to już kosmetyka, a inne, wyżej wymienione zmiany są pierwszoplanowe.



I obiecane obrazki do porównania, najpierw kaskoda, a potem SRPP. Na koniec stosowny fragment schematu Yaqina MC100B:

post-3550-100006482 1232284784_thumb.gif

post-3550-100006483 1232284784_thumb.gif


Nie działają mi PM. Kontakt na maila (w moim profilu).



Share this post


Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


  • Recently Browsing   0 members

    No registered users viewing this page.

×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
