Słuchawkowiec Naim Headline- PCB

[jurek]

Nasz forumowy kolega NE5532 bardzo systematycznie przeglądnął wnętrzności Naima Headline.

Bardzo fachowo i starannie rozrysował też schemat.



Powolutku przymierzam się do złożenia tego wzmacniacza- najlepiej (ale niekoniecznie) na PCB sklonowanej z oryginału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

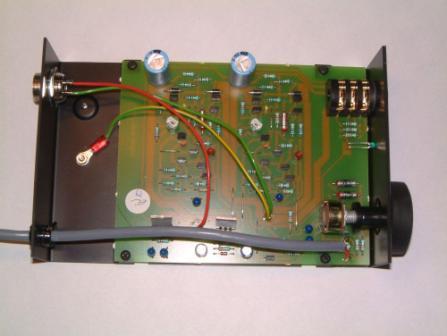

Zdjęcia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Lepszej jakości zdjęcia i opis jak gra Headline tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Fajny schemaciorek..ja bym to przedewszystkim scalił jako jedną kompletna pcb z zasilaczem..naim jak zwykle zaoszczedzil na chinskim tandetnym transformatorku..ostanio zuwazm ze szacowna firma ma tendencje do "głupich oszczednosci"..szkoda.



Ale sam schemat jest ciekawy i patrzac na zastosowane elementy NIEDROGI..owszem warto było by poprawić kilka drobnych rzeczy.

[Piotrek608]

Zasilacz napewno do poprawy..jest bezsensowny...taki smieszny przerościk formy nad treścią ..warto było by podac przedewszystkim z 15V na układ i jakies18V na cvzesc sterujacą..sprzezenie zwrotne spłycic..jest za głeboki i układ ma tendencje do samowzbudzania się stad pikowe kondziki w układzie aby "nie pojechał"

[jurek]

Bardzo ciekawa strona o modyfikacjach różnych klocków Naima:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



>> NE5532

Opisany jest tu również problem:

"LM317s and 27R+47uF" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Pierwsze próby sklonowania płytki:



Jeśli by ktoś chciał wpólnie kopiowac do końca PCB to prosze na PW.

Wyślę duzy plik- na forum nie da rady go zamieścic.

W tym momencie nieważna jest estetyka, tylko poprawne połączenie elementów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Na wejściu przydałby się filtr dolnoprzepustowy 150-200kHz.

Może warto zasilanie przerobić na symetryczne i pozbyć się tego układu polaryzacji wejścia? Układ wydaje się trochę przekompensowany, a traznystory ZTX egzotyczne. Czy układ Zobla na wyjściu nie poprawiłby tego, razem z cewką koło 1uH i rezystorem 10ohm, bo za wzbudzenia może częściowo odpowiadać kabel słuchawkowy?

[gelson]

Odgrzewany kotlet, ale może by warto pociągnąć temat dalej - chyba, że coś się wyklarowało a pomysłodawca milczy i się cieszy fajniusim dżwiękiem.

[jurek]

Odgrzewany kotlet, ale może by warto pociągnąć temat dalej - chyba, że coś się wyklarowało a pomysłodawca milczy i się cieszy fajniusim dżwiękiem.





Zarzuciłem temat- w międzyczasie zrobiłem innego słuchawkowca.



Chętnemu do kontynuowania tematu podeślę niedokończony rysunek PCB.

[gelson]

Ze mnie pożytku jeśli chodzi o projektowanie nie będzie, ale może ktoś obeznany w temacie.

[jurek]

Ze mnie pożytku jeśli chodzi o projektowanie nie będzie, ale może ktoś obeznany w temacie.



Z pespektywy czasu wydaje mi się, że klonowania tego Naima nie ma specjalnie sensu.

Roboty sporo, częsci egzotyczne, wynik dzwiękowy nieznany, możliwość modulowania dźwięku- niewielka.



Jesli już klonować- to lepiej i prościej Melosa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gelson]

A czy masz coś więcej n/t Melosa, czy tylko tenże rysunek.



Google twoim przyjacielem jest :

[dudu]

Zarzuciłem temat- w międzyczasie zrobiłem innego słuchawkowca.



Chętnemu do kontynuowania tematu podeślę niedokończony rysunek PCB.



jurek - z ciekawości, co to za słuchawkowiec którego zrobiłeś?

pozdrawiam

[jurek]

jurek - z ciekawości, co to za słuchawkowiec którego zrobiłeś?

pozdrawiam





W tym czasie zrobiłem kilka różnych.

Obecnie słucham na prościutkim lampowcu- na lampie 6s45 lub c3g obciązonej trafem 2,5k/600 (od Ogonowskiego).

Lub w trybie OTL (wtedy trafo pracuje jako dławik anodowy).

Coś podobnego to konstrukcji Ciufollego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



A jak mi się znudzi to łączę to jako parafeed, np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gelson]

A Heed clone ?



Schemat.
