Troche DACów juz jest na tym forum i to jest fajne.

Pochwalę się moim DACem.

DAC powstał jesienią, a uruchomiony został w grudniu. Teraz gra w moim systemie.

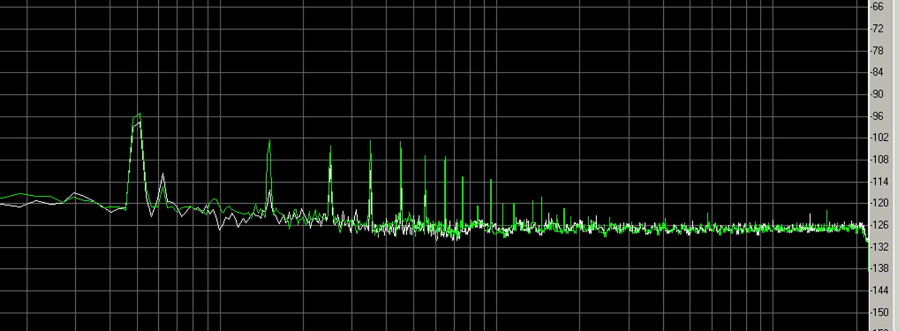

DAC składa się z dwóch* płytek. Pierwsza duża to zasilacze, przetworniki i inne, a druga to odbiornik DIR9001 i filtr cyfrowy DF1706.

Układ zbalansowany, z własnym generatorem oraz możliwością stosowania zegara zewnętrznego.

Projekt jest rozwijany o cześć analogową, obecnie kończy się na wyjściu prądowym z przetworników, więc daje możliwość stosowania dowolnej konwersji I/V oraz stopnia buforującego/lub wzmacniającego.

W tej chwili konwersja jest bierna na R=300om

Zasilanie dwustopniowe, z drugim stopniem w postaci ultraniskoszumowych stabilizatorów Lineara, niestety tylko cena nie jest ultraniska :)

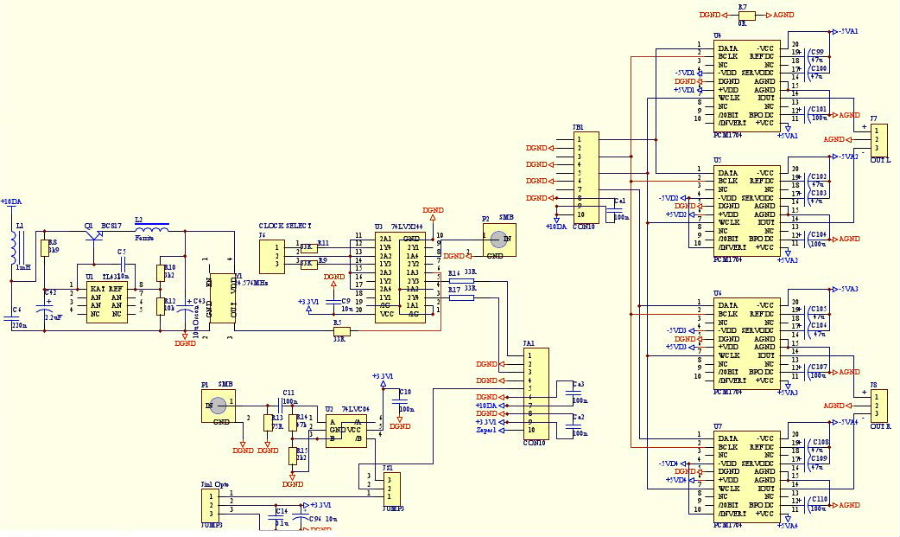

Dwa rysunki bo dwie płytki, zasilacze nie pokazane.

post-13625-100006025 1232660850_thumb.jpg

post-13625-100006026 1232660850_thumb.jpg

  • Like 1

Share this post


Link to post
Share on other sites

Jak już się chwalisz to pochwal się na całego - wrzuć fotkę zmontowanych płytek ;]

Jaką docelowo będziesz miał konwersję I/V ? Lampa, OpaAmpy ? A może zastanawiałeś się nad D1 Passa, którego schemat krąży gdzieś na forum, ale bardzo mało osób go wykonało (a przynajmniej się nie chwalili) - sam jestem ciekaw jak się sprawuje.

Share this post


Link to post
Share on other sites

Zdjęcia wieczorem, bo nie mam w pracy.

I/V "robi" się tranzystorowe (projektuje się płytka), schemat też umieszczę.

Poskładałem już D1 teraz "tylko" zasilanie i niebawem będzie wiadomo.

Płytki do D1 były robione na forum, w wątku o D1. Faktem jest, że mało osób uruchomiło ten układ.

Share this post


Link to post
Share on other sites

tak na szybko jedno zdjęcie :)

Płytkę od Waldka już mam i jestem w trakcie montażu.

post-10864-100006002 1232698930_thumb.jpg

  • Like 1

Share this post


Link to post
Share on other sites

>witek0987, 23 Sty 2009, 13:07

>Czyżby DAC na PCM1796 to nie było to? :)



:)

teraz gra ten DAC :)))

Nie żałuję.

po drodze był (i jest) jeszcze Wolfson (Wolf obecnie się "rozwija")

Po PCM1796 chciałem sprawdzić gdzie leży 'granica', więc wybór padł na 1704, no i w wersji zbalansowanej, chociaż 1704 "łatwo polutować" w wersji niezbalansowanej na tej samej płytce - wystarczy nie wlutować dwóch przetworników i stabilizatorów drugiego stopnia.



Jeszcze trochę przymiarek do I/V, co niestety trwa.

Share this post


Link to post
Share on other sites

witek0987, 23 Sty 2009, 13:07

>Czyżby DAC na PCM1796 to nie było to? :)



Waldek jest mi znany jako niestrudzony budowniczy, a teraz konstruktor elementów toru swojego systemu. Zdiwiłbym sie gdyby poprzestał na czymś i nie spróbował czy nie mozna lepiej :-). Nie przesądzam czy nowy DAC_by_Waldek jest lepszy czy nie od innego, bo to nie o to chodzi. Kazdy ma swój gust i czegoś tam od swojego sprzetu oczekuje. PCM1704 bedzie brzmiał inaczej od PCM1796 bo to zdecydowanie inne konstrukcje przetworników.

Wiadomo tez ze własna konstrukcja smakuje najlepiej .

Brawo Waldek :-)

Share this post


Link to post
Share on other sites

Jest dokładnie tak jak pisze Tomek.

Ja równolegle z Waldkiem robię po kolei wcześniej wymienione DACe nie dlatego żeby wybrać ten najlepszy technicznie, tylko taki który sonicznie najbardziej mi odpowiada.

DAC na PCM1796 jest świetny ale gra prawie identycznie jak mój CEC51 z takimi samymi przetwornikami.

WM8740 też testuję w tej chwilii i gra inaczej niż w/w.

Z technicznego punktu widzenia jest chyba gorszy ale brzmienie może się niektórym baaardzo podobać :).

Teraz pora na 1704.

A co wybiorę do współpracy z napędem na CDpro2 który też jest w fazie końcowej to jeszcze nie wiem.

Share this post


Link to post
Share on other sites

...A co wybiorę do współpracy z napędem na CDpro2 który też jest w fazie końcowej to jeszcze nie wiem.



Wlasnie z kumplem popelnilismy cdp oparty o tych dacach (pcm1704-k) ... u nas graja w trybie SE ... po dwa na kanal.

Uwazamy, ze przetworniki multibitowe z dobrym zegarem nadal graja lepiej od nowoczesniejszych dacow sigma-delta wiec jestescie na dobrym tropie. :)

Uproszczony schemat i para zdjec:

http://www.triode.se/cdp2008_hf.GIF

http://www.triode.se/cd_inalvor.jpg

Gdzies w polowie tej strony znajdziecie jak to nasze "cudo" wygladalo na spotkaniu DIY.

http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=71381&whichpage=5

Obecnie pracujemy nad dyskretnym ukladem i/v i plytka kontrollera...

Share this post


Link to post
Share on other sites

ludo - ładna koncepcja z zegarem ale dlaczego tak poszliście na skróty i wsadziliście op amp do konwersji ?


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

przepraszam , nie doczytałem ostatniego zdania ... do tego stopnia zachwyciłem się konstrukcją . Podzielisz się trochę bardziej szczegółowym opisem jak to zmontujecie docelowo?


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

>ludo

gratulacje ładnego CD i całego projektu :)

gratulacje małych spotkań DIYowców

mój DAC ma taka samą topologię jak twój, nawet CDPro2LF robione przez nas obu z Rickiem ma taki sam schemat blokowy, z tymże do DACa nie wykonujemy uC, a w CDP2 jest standardowa Philipsa - niestety nie damy rady zrobic nic lepszego. W pierwszej wersji nie podajemy MCLK z DAC na napęd (wychodzimy z założenia, że naped w wersji LF ma przynajmniej dobra stabilonosc zegara wewnetrznego) poprostu chcemy to uruchomić w całości, a potem zobaczymy. Oczywiście składowe już są uruchomione, teraz Rick wykonuje obudowy.

Jak pisałem - teraz projektuje się I/V tranzystorowe.

Share this post


Link to post
Share on other sites

Rozmawiałem z konstruktorem tego DAC-a,jest możliwość zamówienia samych PCB. Jeśli ktoś jest zainteresowany proszę o info na forum. Pozdrawiam Tomek

Waldku, dzięki za pliki :-)

Share this post


Link to post
Share on other sites

>ale dlaczego tak poszliście na skróty i wsadziliście op amp do

>konwersji ?



Najpierw chcielismy sprawdzic czy wszystko bedzie poprawnie dzialalo ... nastepna faza bedzie poprawianie ukladu.

Przy okazji dodam, ze wybralem opa656 jako przetwornik i/v (i ktory jest tez zarazem buforem wyjsciowym).

Niedlugo (a raczej kiedy znajde wolny czas) bede probowal przetestowac rozne topologie ukladow dyskretnych.

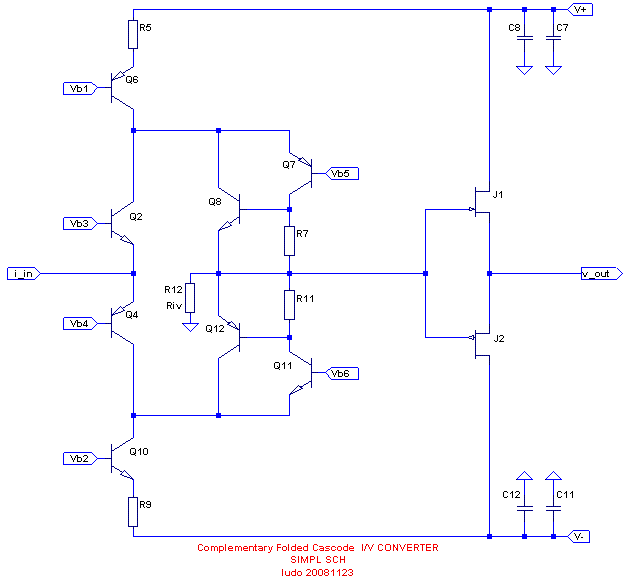

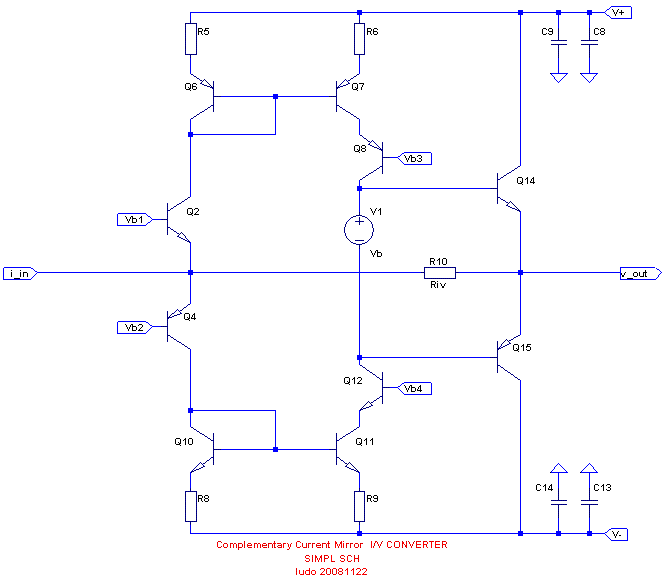

Przyklady ponizej ... a takze zdjecia plytek i/v o rozmiarach mniej wiecej 3,5x4cm.

post-6832-100005804 1232898683_thumb.gif

post-6832-100005805 1232898683_thumb.gif

post-6832-100005806 1232898683_thumb.gif

Share this post


Link to post
Share on other sites

>A tutaj projekt analogówki.



Nie bardzo rozumiem jaka funkcje pelni tranzystor T3 w Twoim ukladzie przetwornika i/v.

Moglbys wytlumaczyc?

Share this post


Link to post
Share on other sites

>ludo,

>A tutaj projekt analogówki.

>

>Nie bardzo rozumiem jaka funkcje pelni tranzystor T3 w Twoim ukladzie przetwornika i/v.

>Moglbys wytlumaczyc?



Szerzej o tym układzie (tj bloku I/V) znajdziesz tu:

http://www.zelfbouwaudio.nl/forum/viewtopic.php?t=2700&highlight=marantz+cd80

Symulacje, kilka uruchomionych wariantów itp.



Ja się sugerowałem układem bez sprzężenia zwrotnego w części I/V i na w miarę dostępnych elementach, w szczególności scalonych źródeł prądowych typu j511 (ok 4,7mA).

Układ został dostosowany do małego prądu Iout z PCM1704.

Share this post


Link to post
Share on other sites

http://www.zelfbouwaudio.nl/forum/viewtopic.php?t=2700&postdays=0&postorder=asc&highlight=marantz+cd80&start=175



Jeroen,



Hieronder de simulatie van jouw I/V omzetter versie 4, echt blij wordt ik er niet van, er staat maar lieft 100mV DC op de ingang, daarmee zitten we een factor vier over de maximale compilantie van de TDA1541A.



Jeroen I/V omzetter, versie 4

http://hardwareanalysis.com/images/articles/large/11930.gif



Nie rozumiem holenderskiego ale wydaje mi sie, ze ten tranzystor (T3 w Twoim schemacie) sluzy do wyeliminowania offsetu pradowego (lub napieciowego) na wejsciu tda1541a.

Nie wiem czy podobna kompensacja posluzy dobrze pcm1704...

Moze lepiej pozostac przy takim ukladzie:

http://home.wanadoo.nl/dezaire/CD80mod/IV-omzetter-jeroen-schema-v3.jpg

Share this post


Link to post
Share on other sites

>Nie wiem czy podobna kompensacja posluzy dobrze pcm1704...

>Moze lepiej pozostac przy takim ukladzie:...



O kryteriach wyboru już napisałem. Zasadniczo T3 nie musi być wlutowany.

Zresztą ze względów opisanych powyżej (również praktycznych) nie wykonuję płytki do ich (kolegów z tamtego forum) forumowego I/V.

Wiesz - jak będzie płytka wykonana, to i wybór będzie pomiędzy D1 a tą propozycją.

A słuchałeś swojego przetwornika na D1?

Share this post
