PCM1704 DAC

[marosik]

podepne zamienilem na podpiac... (nie usunalem e)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

- większość upsamplerów ma funkcje bypass, tak na wszelki wypadek, czyli można go spokojnie ominąć



>Marosik

no nie koniecznie, a nawet w tych czasach to nieczęsto !

Generalnie przetworniki wielobitowe wymagają filtra przed sobą , a one są budowane z OSOBNYM wyjściem kanału L i R, przetworniki d-s (jednobitowe) posiadają filtr w sobie więc wymagają zespolonego sygnału L+R.

jeżeli byś chciał koniecznie wpiąć mała płytke do ine przetwornika d-s to musisz wziąc sygnał data z przed filtra, ale to nie lepiej wziąć płytke do innego mojego DACa na Wolfsonach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Po pewnych przygodach, które pojawiły się z mojej niedokładności wreszcie udało mi się odpalić DAC'a. Gra na razie tylko lewy minus, ale za chwilę dolutuję drugą kość (prawy minus) i będę wygrzewał dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

hehe

myslalem o PCM56 :) i dobrym filtrze cyfrowym. zrozumialem ze da sie to zrobic. wystarczy ze odwroce sygnal LRclk dla jednego z dacow i bedzie stereło ;) >?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

1. Adam (DAC głowna płytka + mała na WM8804 z upsamplerem)

2. marosik DAC głowna płytka + mala na DIR9001 + 2 plytki analogu.

3. żółwik (tylko analogówka)

4. kolmen (tylko analogówka)

5. sq5ebo (mała na WM8804 z upsamplerem)

6. adigrzelczak (DAC głowna płytka + mała na WM8804 z upsamplerem + analog)

7. piotr_37 (analogówka + mała dla DIR9001)

8. buble_corp (mała na WM8804 z upsamplerem)

9. Rambo analogówka

10.luiis (mała na WM8804 z upsamplerem)

11.Irek 10 (mała na WM8804 z upsamplerem)

12. Dzikoosek - komplet pcb

13. nowy18 (DAC głowna płytka + mała na WM8804 z upsamplerem + analog)

14. Emil (DAC główna płytka + mała na WM8804 z upsamplerem + analog)

15. saczek_xtrm - mała na WM8804 z upsamplerem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

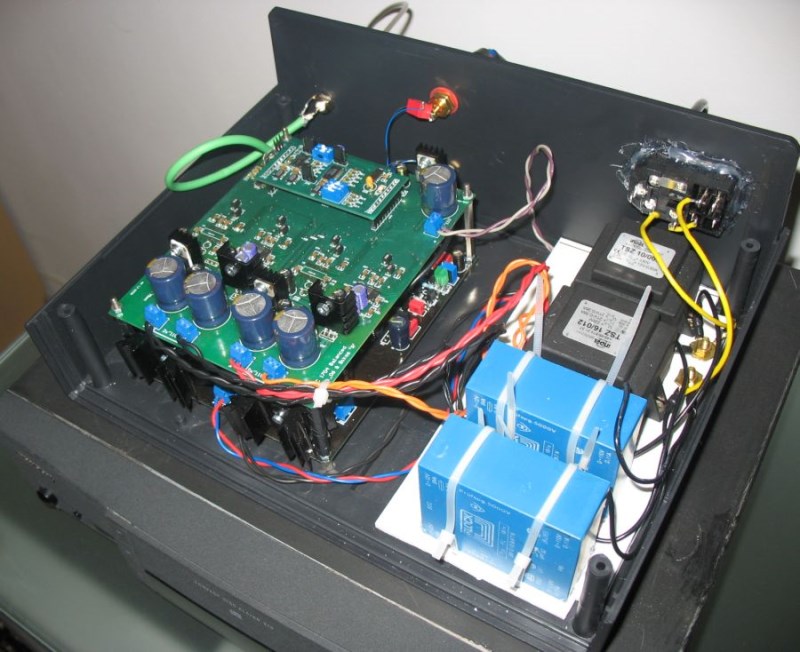

Zrobione wczoraj zdjęcia odpalonego na dwóch kanałach, ale niezbalansowanego DAC'a. Duże podziękowania za pomoc i wskazówki w uruchomieniu dla Waldi_06, bez jego rad trwało by to chyba znacznie dłużej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Trzeba będzie poszukać odpowiedniej obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Kolejna zła wiadomość od mouser, przesunęli dostawę PCM1704U-K na 11-02-09, więc zamówienie się opóźni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toza72]

1. Adam (DAC głowna płytka + mała na WM8804 z upsamplerem)

2. marosik DAC głowna płytka + mala na DIR9001 + 2 plytki analogu.

3. żółwik (tylko analogówka)

4. kolmen (tylko analogówka)

5. sq5ebo (mała na WM8804 z upsamplerem)

6. adigrzelczak (DAC głowna płytka + mała na WM8804 z upsamplerem + analog)

7. piotr_37 (analogówka + mała dla DIR9001)

8. buble_corp (mała na WM8804 z upsamplerem)

9. Rambo analogówka

10.luiis (mała na WM8804 z upsamplerem)

11.Irek 10 (mała na WM8804 z upsamplerem)

12. Dzikoosek - komplet pcb

13. nowy18 (DAC głowna płytka + mała na WM8804 z upsamplerem + analog)

14. Emil (DAC główna płytka + mała na WM8804 z upsamplerem + analog)

15. saczek_xtrm - mała na WM8804 z upsamplerem

16. toza72 (mała dla DIR9001)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Kilka dni temu wysłałem prośbę o wycenę.

A teraz czekam na nią, z reguły przychodziła od razu a tu lekka obsuwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

Irek 10, 10 Paź 2009, 09:49



>> Marosik trafa 5x12V + 2x20V

>

>Czy chodzi o jedno trafo czy dwa oddzielne?





Marosik,

ile orientacyjnie kosztowałoby takie trafo 5x12V + 2x20V?



Przy tak bezkompromisowej konstrukcji lepiej chyba wziąć oddzielne na analog...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

ja dałem dwa transformatory, na cyfrę 40VA - pięć uzwojeń, a na analog 25 wat

napięcia dobierajcie ze wzoru

napięcie znamionowe trafa x 1.41 = napięcie na kondensatorze

10v x 1.4 = 14v



na cyfre potrzebne trafko o nap 5 x 10v

a na analog 2 x 20v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Waldi_06, 21 Paź 2009, 22:58



Waldi czy na analog nie wystarczyło by 2x15V (po wyprostowaniu i filtrach będzie ze 21)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

15V na wtornym bedzie za malo, na plytce analogu jest prestabilizacja na lm317 i lm337 wedle schematu na 20V albo wiecej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

trafko to propozycja. Ktos mi powiedzial ze do cyfry jednak lepiej toroidow nie dawac. wiec mozna chociaz dla analogu dac toroid pewnie z toroidow ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>marosik,

>trafko to propozycja. Ktos mi powiedzial ze do cyfry jednak lepiej toroidow nie dawac. wiec mozna

>chociaz dla analogu dac toroid pewnie z toroidow ;)



generalnie zwykłe trafa mniej sieją po wysokich, czyli jest mniej harmonicznych sieci,

a le w tym przypadku ma to mniejsze znaczenie bo jest podwójna stabilizacja,

spokojnie można wstawic jedne, albo drugie, co kto ma , albo z uwagi na piękność.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

Ale trafo "audio" od Lachowskiego ma ekran pomiędzy uzwojeniami. Właśnie po to żeby uciąć podobne zakłócenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Adam,

>Ale trafo "audio" od Lachowskiego ma ekran pomiędzy uzwojeniami. Właśnie po to żeby uciąć podobne

>zakłócenia.



Ja to wiem :-)

Napisałem o golasach co do zasady.

Stosuję toroidy, bo mi się bardziej podobają i są łatwiejsze w montażu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Adam,

>Ale trafo "audio" od Lachowskiego ma ekran pomiędzy uzwojeniami. Właśnie po to żeby uciąć podobne

>zakłócenia.



Ja to wiem :-)

Napisałem o golasach co do zasady.

Stosuję toroidy, bo mi się bardziej podobają i są łatwiejsze w montażu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

i o to chodzi. zamowienie jest dla nas wiec kto co chce niech wyrazi opinie. ustalmy wspolna wersje i cos zamowmy. mysle zeby zamowic trafo ze wszystkimi uzwojeniami bo bedzie latwiejsze do upchania w obudowie. dla analogu zawsze mozna dolozyc 2 trafo (jak komus nie spodoba sie wspolne uzwojenie pierwotne dla cyfry i analogu).

trafo mysle zeby dac pod audio z pogrubialymi koncowkami, ekrany zeby nikt nie podgladal i powinno nam starczyc. jeszcze tylko odrobina zacisza domowego i orgazm gwarantowany ;). wiem co pisze bo dac'a sluchalem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

orgazm akustyczno/audiofilski oczywiscie. przepraszam ze nie dodalem ;(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Ja bym proponował jednak trafo z 6 odczepami 10V, ten jeden dodatkowo np. dla zewnętrznego zegara w przyszłości i dodatkowo 2x20V dla analogu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek 10]

>buble_corp

>Ja bym proponował jednak trafo z 6 odczepami 10V, ten jeden dodatkowo np. dla zewnętrznego zegara >w przyszłości i dodatkowo 2x20V dla analogu.



Bardziej podoba mi się pomysł jak wyżej. Wydaje mi się również że dwa trafa ze względu na ich sernice zajmują mniej miejsca. Przy założeniu oczywiście że moc jednego trafa rozłożymy na dwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

Też byłbym za oddzielnym trafem dla analogu.

Toroid do cyfry z 5 lub 6 uzwojeniami wtórnymi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Tym razem dobre informacje, dotyczące zamówienia z mouser.

Pierwsze zamówienie zostanie dzisiaj wysłane. Na drugie, czyli to co zgłaszaliście w czasie oczekiwania zostanie zrealizowane najprawdopodobniej w przeciągu tygodnia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

Mógłby ktos z Was podać jakie natężenia płyną w poszczególnych gałęziach zasilania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Nie mierzyłem i z braku czasu nie mam jak, ale troche tego musi być, najwięcej idzie na ciepło na I stopniu stabilizacji, dlatego trafo na cyfrówkę to przynajmniej 40 wat (wg mnie)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Ja mam aktualnie następujące trafa zasilające:

- DAC: 2x12V/0,8A + 2x12V/0,8A + 1x12V/0,83A

- I/U: 2x21V/0,38A



Niestety wszystkie są ciepłe, a w szczególności trafo do analogu. Wniosek 1A na na każdą z gałęzi z pewnością wystarczy w szczególności przy toroidzie, który ma większą sprawność niż trafa EI, których teraz używam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

Najwięcej na ujemnie. Z danych dla PCMki to 30-45mA ujemnie cyfrowe+analogowe. Wiec max na oba stabilizatory ujemne (cyfra+analog) łącznie - 360mA. Ale ile idzie na które tego TI nie podaje. Dodatnie to max 13mA czyli razem 52mA dla obu dodatnich stabów.

Wiec na najbardziej obciążone uzwojenie transformatora wychodzi mniej niż: 360x1.4=500mA.

Tylko 10V to może być za mało... Diody mbrs140 maja 0,55V spadek napięcia a przy kondensatorach 2200uF składowa zmienna wyprostowanego napięcia to c.a. 0,5V. Wiec na wejściu stabilizatora dostaniemy nie 14V tylko jakieś 12,5V... LM2990 jest tylko na -12V, co prawda to LDO ale te 0,5V nadwyżki... ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

Ja mam u siebie w DAC na + staby LM2940-10V a na - zwykłe LM7909. W I/V zwykłe LM317 i LM337
