HDD WAVE Music Server

[josef]

i cenowo taki PC wygrywa - tak samo software'owo

miemniej i tak to musi mieć SPDIF i jakoś trzeba to pożenić z małym ekranem



jednakże projekt WAV playera jest ciekawszy z samego punktu widzenia doświadczenia i zabawy ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Absolutnie masz rację ale dla mnie ten projekt jest ważniejszy w realnej formie chociaż mniej ambitnej niż ambitnej nie do zrobienia. Na razie nikt nie napisał, że podejmie się próby napisania driverów HDD, wyjścia muzyki na USB etc. Nie mówiąc o samym sofcie do odtwarzania muzyki.



Sam mały wyświetlacz nie zda egzaminu przy tysiącach płyt czy wykonawców. MUSI być wyszukiwarka, playlisty etc.- jeżeli nie to polecam obudowę na HDD z playerem MP3, wyjsicem COAXIAL etc- koszt 120zł



Dlatego upieram się przy dużym wyświetlaczu (7"). Owszem rosna koszty ale i funkcjonalność też

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Nie rozumiem, dlaczego nie chcenie wykorzystać tej propozycji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

wojtekr

>jeżeli nie to polecam obudowę na HDD z playerem MP3

A jak chciałbyś do tego podłaczyć SATA?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

to jest obudowa 2.5 sata

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

żeby nie być gołosłownym:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

chłopaki peceta to sobie może zlożyć każdy z nas w konfiguracji jakiej sobie zapragnie, obowów multimedialnych HDD też jest w srocz. ten projekt ma być stosunkowo prosty, tani i latwy do powielania - i jeszcze musi dawać czyścisieński sygnał cyfrowy, dlatego najlepiej mysleć o I2S, a jak ktoś będzie chciał spdif , to dołoży kostkę, itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Jak zwykle częśc kosztów ukryta w transporcie. Fajne do zabawy, ale do dopiero po zakupie okaże się jaki ma to potencjał, niestety. Ja nic nie wiem na jego temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Bogdan

>chłopaki peceta to sobie może złożyć każdy z nas w konfiguracji jakiej sobie zapragnie

Ale niektórzy z nas mają ten temat przepracowany do bólu, rzekłbym nawet ze niektórym wychodzi on bokiem:( Dlatego np. mnie osobiście interesuje bardziej wyspecjalizowane rozwiązanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Niedługo będę coś więcej wiedział o tym MMnet1002 - został zamówiony do oceny ;-)



Linux jest lepszy - za EA trzeba płacić. Soft raczej w C++. Jakby mój młody miał czas.... zobaczymy - sam ma ochotę coś takiego dla siebie zrobić, to może i ja skorzystam ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poniżej jest bardzo prosty układzik, ten ma trochę za słabe parametry i obsługuje kartę pamięci

a nie dysk IDE. Chodzi o coś takiego z wyjściem I2S i dodatkowo z pilotem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

A ja mam ochotę do tego celu opanować urządzenie zawierające chipset Rockchip 2706, dobrze rokuje. Co z tego wyjdzie - zobaczymy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Na tej stronie jest HDD Mp3 player z dodatkowymi opisami, zrezygnować z dekodera Mp3 i jazda!



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





History



I decided to do this project for several reasons: first I like music, second I have a huge collection of MP3, and third I wanted to be able to play them anytime in my living room. I began the project with one major restriction, the printed circuit board of MP3 player MUST be single side in order to do it myself. After 2 months of drawing, I realized this project was in fact ‘feasible’! One major characteristic of this player was the bi-directional remote control. I had to give several information, folders and songs on a small graphic LCD. In the comfort of your living room you can browse and listen to 30 gig of MP3.







The MP3 player is nicely built around the Atmel ATMega128 running at 16Mhz. The MP3 decoder is a VS1001k which gives a crystal clear sound. The USB interface is done via FT232MB, which by the way, makes USB development very simple. In this project I found two big difficulties: understanding FAT32 and transmitting a large quantity of information via Infrared.







In order to understand FAT32 I used these tools:



- Windows software for checking the hard drive data on sector like WinHex.



- Microsoft FAT32 white paper's reading (not so easy to understand)



- Other source code of FAT32's analyzing could be useful







Infra Red Communication



Devices like GP1UD26xk (infrared sensor) need to have a density of 1's lower then 45% so the Manchester encoding MUST be used with a speed of 2400bps maximum and 2 stop bits. Manchester encoding gives you 50% of 1's. Each time you send "1" you will send "10” and for "0" you send "01". The utilization of 2 stop bit by bytes will give you approximately 45% of 1's. The fact is that you loose 50% of the original speed but that's the only way to do it and you will send the double quantity of bytes.







ATA Interface



The ATA interface in PIO mode is very simple, if you know how to interface any MCU peripherals this is the same method. You have a 16 bits address bus which controls the register you want to write to or read from.







Features



MP3 Player



IDE ATA interface

FAT 32 with long file name support

USB interface

On board power supply (input from 7v to 20v DC)

Bootloader firmware upgradeable via USB port

Infrared bi-directional interface



Remote Control



Back light graphic LCD

worked with only 2x AA batteries

In sleep mode sink less than 1uA (2.5mA in active mode)

5 buttons for easy navigation

Long range (more than 20 feets)







Pictures



Click on the pictures to enlarge



MP3 Player

Remote Control

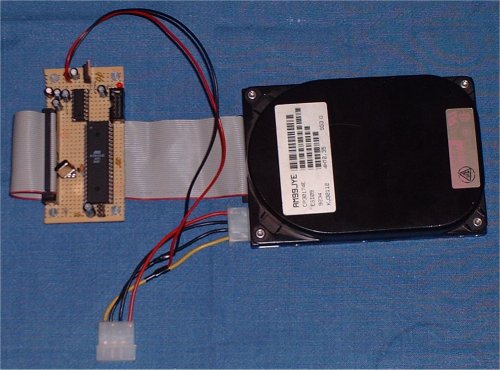

PCB with Hard Drive

Inside the Remote Control























Sources codes & Schematics



-MP3 Player Schematic in PDF format



-Remote Control Schematic in PDF format



-IR Transceiver Schematic in PDF format



-MP3 Player Source Code in ICCAVR format



-Remote Control Source Code in ICCAVR format



-MP3 Player Bootloader source code for MegaLoad in ICCAVR format "via usb"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

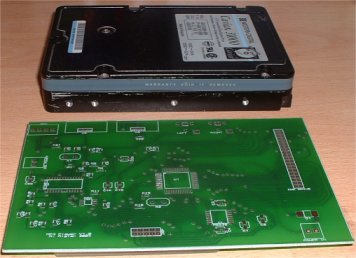

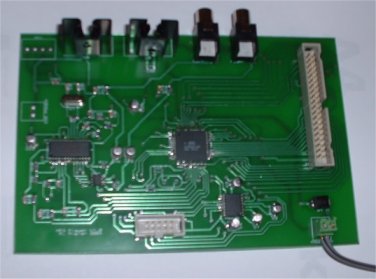

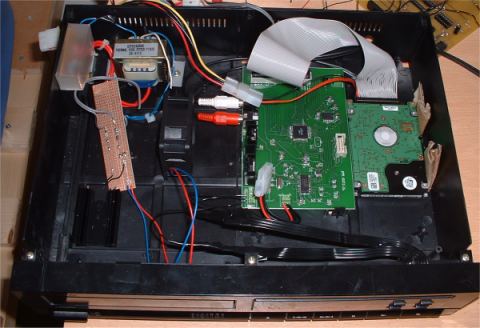

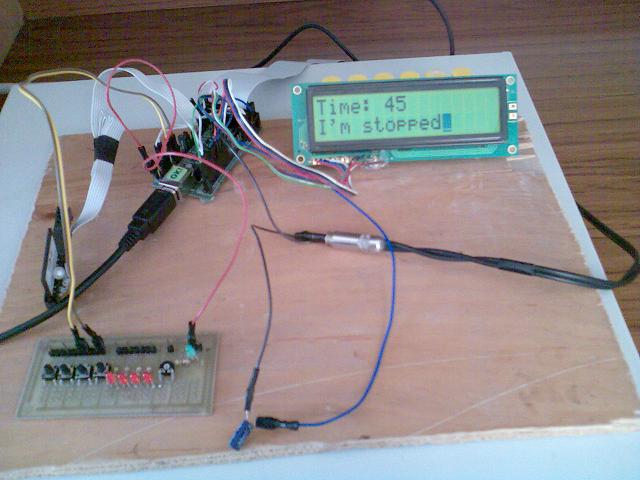

Tutaj gość zrobił takie źródło idealne , ale z karty pamięci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

gagacek, 6 Kwi 2009, 22:37



>A ja mam ochotę do tego celu opanować urządzenie zawierające chipset Rockchip 2706, dobrze rokuje.

>Co z tego wyjdzie - zobaczymy.



chcesz rozbebeszyć jakiegoś playera mp4 np. Pentagrama ;) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Właśnie mam taki zamiar.

Kuknąłem na propozycję Bogdana, ale jak zobaczyłem zasilacz czoperowy i przeczytałem "The MP3 decoder is a VS1001k which gives a crystal clear sound. " to trochę mnie od tego wariantu odrzuciło:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

nie bierzcie moich przykladów tak doslownie, zasilacz kazdy może zrobić po swojemu. mp3 jest do usunięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Bogdan,

>Tutaj gość zrobił takie źródło idealne , ale z karty pamięci

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



proponowałbym uruchomić cokolwiek (co spełnia założenia wstępne) a hitec zostawcie na II wcielenie.

Na kartach pamięci też mogą być, teraz karty 32GB to już troche flacków wchodzi,



wyprowadzenie sygnałów I2S byłoby optymalne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

>proponowałbym uruchomić cokolwiek (co spełnia założenia wstępne) a hitec zostawcie na II wcielenie.

Ja uważam że lepiej teraz poszperać i typować kandydatów, a następnie wybrać od razu właściwe rozwiązanie, z wystarczającym zapasem aby procesor poprawnie przetworzył potok danych. Problemem nie jest architektura, bo ta szybko zostanie opanowana, ale oprogramowanie. Nie wierzę że komukolwiek będzie się chciało drugi raz coś takiego mozolnie pisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



79 zł - nadaje się?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

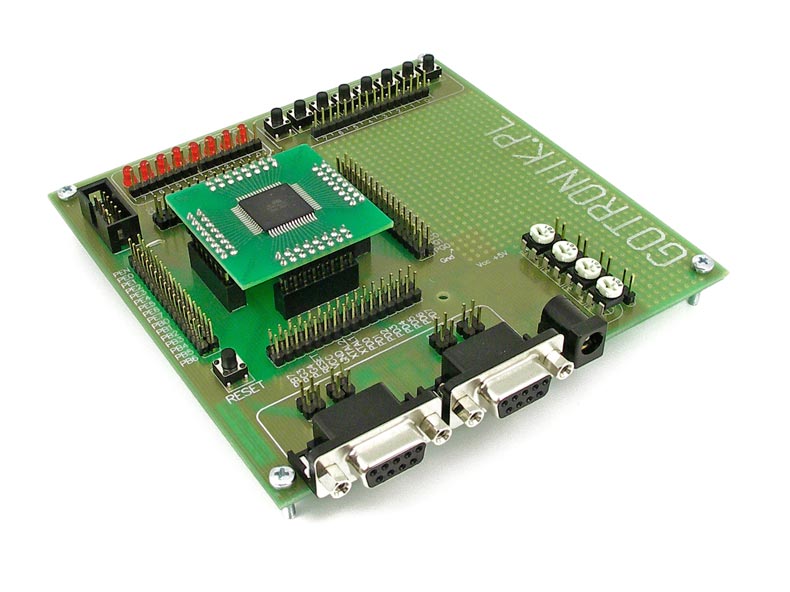

Jeżeli już atmele to pewnie lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do wersji serial są pliki eaglea do płytek. Natomiast na ich forum widziałem odtwarzacz na tym oparty ale 22K 12bit więc może na większe jest za słaby, ale to pewnie więcej trzeba by tam pogrzebać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Bogdan rozumiem że pijesz do projektu z www.microsyl.com. Podpiecie wyświetlacza 4x20 to nie problem, tylko ja zastanawiam się jak podpiąć do tego SATA i zmusić do przyzwoitego formatu danych na wyjściu. Co do dysku to FAT problemem nie jest, ale konia z rzędem temu kto napisze do tego obsługę NTFS:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

ale uparłeś się na to SATA i NTFS :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

SATA i NTFS jest zbędne - od samego początku stawiałem na IDE i FAT32, bo inne rozwiązania są zbyt trudne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>gagacek,

>... Nie wierzę że komukolwiek będzie się chciało drugi raz coś takiego mozolnie pisać.



No to w praktyce szukamy softu pod w miarę dostępny scalak / układ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Na forum:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



znalazłem taka wypowiedź:



I've used I2S output combined with FIFO in few projects on AVR @ 16Mhz. With SPI it worked on 44kHz 16bit stereo (TDA1543) with some 30% of MCU power so there is lot of power to handle HDD and some FAT, but it's impossible to decode MP3. Only very^2 low quality (I've seen it somewhere).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Więc to chyba da się zrobić w stosunkowo prosty sposób, mp3 nie chcemy, więc jest OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

tu kolejny przyklad:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

nastepny, tylko z mp3



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JaroMi]

Witajcie

Przeleciałem wątek - a może po prostu zaadaptować plejerki iRivera H320/340 lub iHP120/140?

Z Rockboxem grają wszystko(od ogg do ape, flac,wv), iHP120 ma wejście i wyjście cyfrowe (światełkiem) a także "normalny" codec z którego łatwo jest wyciagnąć I2S, także bardzo łatwo (kwestia przejściówki typu drut) zaaplikować dysk inny niz 1,8cala (2,5 cala 250Giga bodajże największy działajacy - widziałem wpis na forum)-komu oczywiście nie starcza firmowy 20-40GB lub wymieniony 60-80GB lub nawet 100-120 z przejściówka na ZIF. Działa na FAT32, ma USB2... Wypas.

Pozatym zapis 16bit/44.1 w dobrej jakości, kompresowane do .mp3 lub bezstratnie .wv lub .wav

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A moze inny plejer?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

zdaje się, że jest zbyt dużo koncepcji na ten temat i nie dojdziemy do konstruktywnego rozwiązania - czyli jak to w Polsce powszechnie :-) ale to normalne,że każdy ma nieco inne oczekiwania.

Kupowanie tak drogiego urządzenia żeby je potem rozbebeszyć jak dla mnie mija się z celem tego wątku. Można kupić gotową obudowę multimedialną ( mam już taką ), ale to nie o to chodzi. Miało być

"czyste" źródło wave, a nie kombajn multimedialny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
