d@rek

Telefunken S500

Recommended Posts

Dobry pomysł z tymi wałkami! Wydają się nawet lepsze od tej mojej pianki poliuteranowej.


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

Byłem dzisiaj w Tesco i okazało się, że są wałki o różnej średnicy, w tym idealnie zgodnej z tymi fabrycznymi tłumnikami. Założyłem i spisują się na mój gust wzorowo. Zawieszenie nie "lata" jak poprzednio i nie tłumią specjalnie amortyzowania sprężynowego. Stefan - znakomity pomysł, jak to mówią szacun :)


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites
xavian

jak "leci", nie trzeba nic wycinać


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

Wymieniłem kabel sygnałowy w gramofonie, głównie z tego względu, że ma wtyk DIN a nie chciałem go ciąć. Wymieniony, nowy kabel jest przede wszystkim krótszy ale też pochodzi ze starego sprzętu i nie jest przypadkowy. Zmiana jest dość spora i nawet nie zdawałem sobie sprawy, że będzie tak duża. Oryginalny kabel był odpowiedzialny za nieco "ciepłe" i "zaokrąglone" brzmienie. Jeśli komuś brakuje przestrzeni i "detaliczności" powinien poeksperymentować przy czym nie jest powiedziane, że skrócenie oryginalnego kabla da podobny efekt. Efekt ten nie jest tylko z pogranicza złudzenia. Oczywiście chodzi tu o spasowanie dwóch sprzętów ale zjawisko to ma u mnie miejsce.


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

Witam, trochę niespodziewanie nabyłem u forumowego kolegi, którego pozdrawiam - wkładkę DENONA DL-103,mam nadzieję, że wkładka wpasuje się z moim systemem i TELEFUNKENEM S500, niestety nie posiadam preampa do wkładek MC, posiadam tylko VSPS do MM, myślałem o PHONOCLONIE, ale niestety zamówienie już dawno zamknięte. Jeżeli, któryś z kolegów posiada płytkę phonoclna najlepiej z zestawem części lub nawet zmontowaną i przypadkiem nie jest mu potrzebna to chętnie ją odkupię, potrzebuję płytki samego phonoclona bez zasilacza. Jeżeli znajdzie się ktoś taki to będę mu niezmiernie wdzięczny.

Pozdrawiam [email protected]

Jeżeli ktoś potrzebuje nowego paska do S500/S600 to są dostępne na niemieckim ebayu, koszt to ok.11 euro z przesyłką.

Share this post


Link to post
Share on other sites

Wsadzałeść całość w tą plintę czy tylko główną płytę?


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Stara wklejona jest w nową, klejem montażowym, spód starej zalany masą bitumicznopodobną i wklejone nowe dno, zostawiłem tylko miejsca na zawiasy pokrywy, całość jest bardzo sztywna i chyba dobrze tłumi wszelkie rezonanse.

Share this post


Link to post
Share on other sites

gratuluję patefonu...

warto doprowadzić go do wzorowej kondycji

S600 zakwalifikowano jako absoluten spitzenklasse oczywiście w parze z V15 III TM

wiem coś o tym bo winyle kręcę na nim od 8 lat

stefanB podał już niezbędne info o tym gramofonie


VSOP

Share this post


Link to post
Share on other sites

ciekawa obudowa, naprawdę fajnie wyszło! dawałeś do zrobienia czy sam zbiłeś? Na wierzchu jest fornir, czy też całość to "z pełnych desek"?


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

nie zauważyłem, iż jest to fornir.... ale pod spodem deska , czy płyta wiórowa?


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

ceny są niskie w stosunku do jakości wykonania :) najlepiej zobaczyć ebay.de. 100-130 EURO.


"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Share this post


Link to post
Share on other sites

egzemplarze mint z wkładką i igłą to trochę większy wydatek ale także śmieszny w stosunku do tego co oferuje gramofon



z obudową S600 to jest ciekawa sprawa bo jest wykonana z tzw. modern plastiku

to specjalne tworzywo chasis było super nowoczesne,miało nie przenosić drgań i tak było reklamowane przez telefunkena

więc nie wiem czy warto zmieniać tym bardziej ,że fajnie wygląda


VSOP

Share this post


Link to post
Share on other sites

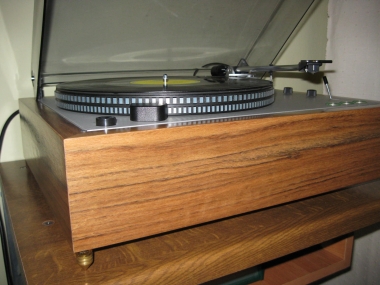

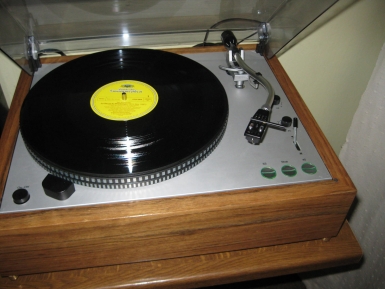

Plinta jest wykonana ze sklejki oklejonej fornirem, dodałem też solidne kolce i teraz mam możliwość dokładnego wypoziomowania. Może tworzywo obudowy było odporne na rezonanse, ale teraz obudowa jest wklejona w nową plintę i chyba nie jest gorzej, poza tym całość wygląda "dostojniej" bo nowa obudowa jest dużo wyższa.

Share this post


Link to post
Share on other sites

Żeby nie było to wklejam też tutaj:



Dwa zdjęcia z grzebania w s500:

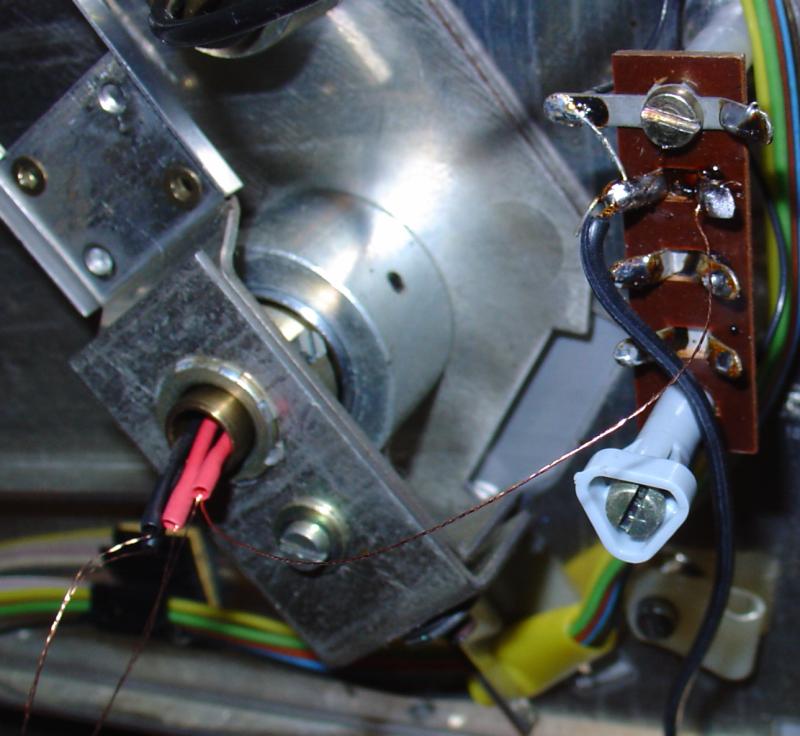

Pierwsze - po lewej stronie widać magistralę/listwę do której szły przewody od wkładki. Sygnałowe i masowe. Masowe łączyły się z tzw masą 'brudną'.

Zlikwidowałem tą przypadłość.

Od gniazda ramienia wychodzi przewód (splot 3 cieniutkich drucików) - uziemienie ramienia i łączy się masą 'brudną'.



Z gniazda ramienia wychodzą też 4 przewodziki sygnałowe - każdy spleciony z 2 cieniutkich drucików. Masa sygnałowa i sygnał jednego kanału są jak widać splecione ze sobą i lecą do gniazda RCA.



Drugie zdjęcie to 'całość'.

:-)

Przyjemnego grzebactwa.



K

post-1494-100006511 1252359754_thumb.jpg

post-1494-100006512 1252359754_thumb.jpg


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

jako ze znam juz takie dwa przypadki podaje jako uwage techniczna: gumowa opaska na ramieniu w czesci przy lozyskach to tak naprawde lity gumowy element, po 30 latach traci na swojej wytrzymalosci i moze sie urwac od strony przeciwagi (czylki mamy ramie na pol) tak wiec proponuje go owinac na tym kawalku mocnym bardzo szczelnym plastrem, badz czyms co tam ktos jeszcze w tej sprawie wymysli

Share this post


Link to post
Share on other sites

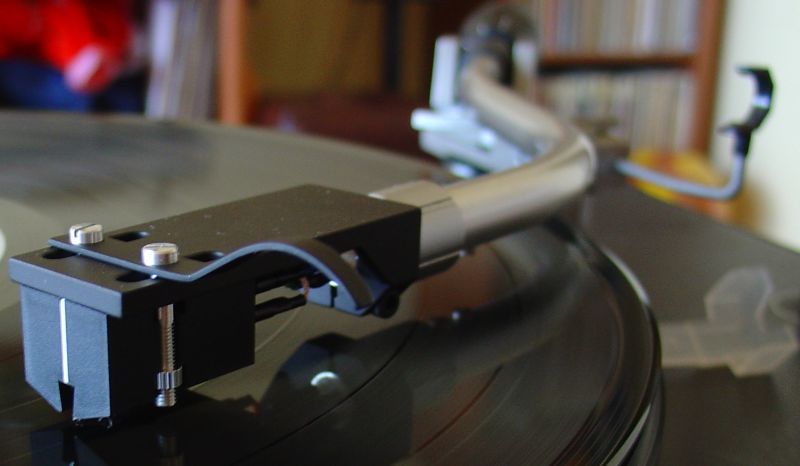

S600.

Wymienione okablowanie wewnątrz ramienia na miedziane.

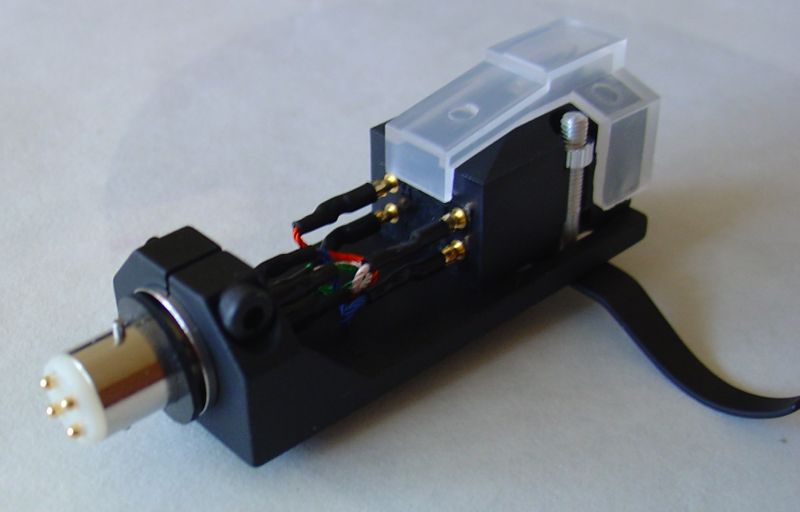

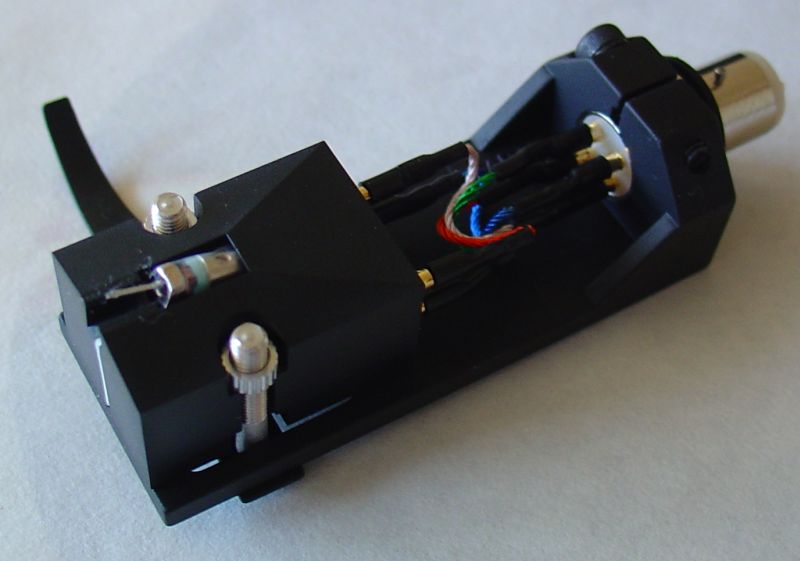

Dodany headshell Nagaoka, magnezowy, ciężki, piękny.

Dodane cięższe śrubki imbusowe coby zwiększyć masę.

Dodane ... krążki na przeciwwadze coby wygodnie wypoziomować i ustawić nacisk.

Ramię gra z wkładką DL103.



K

post-1494-100002792 1256042165_thumb.jpg

post-1494-100002793 1256042165_thumb.jpg

post-1494-100002794 1256042165_thumb.jpg


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

ahaja, jak ci się zgrywa to ramię z denonem? przede wszystkim pytam o "inner groove distortions" i jakość wysokich tonów.

pzdr

j.

Share this post


Link to post
Share on other sites

Niezależnie jaką MC LO na tego Ortofona założyłem zagrało świetnie. Zwiększyłem jednak dość znacznie masę efektywną. Tutaj ostatni przypadek s600, natomiast w swoim s500 nie mam tak ładnego headshella. :-)

Miałem już kilka tych gramofonów w rękach ... i muszę powiedzieć , że są świetnie zaprojektowane.

Distortion ni jakich nie zauważyłem.

Warto zmienić okablowanie >> miedziane.

K


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Ahaja, jeżeli możesz i masz trochę czasu to napisz, jak okablować to ramię (jaki to przewód, czy to miedż OFC, jaki jest gruby i jak długie są te kolorowe koszulki w podstawie ramienia) ewentualnie jak od strony technicznej to najlepiej zrobić, żeby czegoś nie pogorszyć. Jak masz u siebie mocowaną DL103, ja na oryginalnym headshelu mam ją przesuniętą maksymalnie do przodu, czy warto ją dociążyć jeśli tak to jak, czym i jaką masą. Ostatnia rzecz to lekki przydźwięk i nie wiem od czego pochodzi, jeśli gramofon jest wyłączony a włączony jest tylko preamp to w głośnikach jest cisza nawet jak pokrętło wzmacniacza jest na maxa, słychać tylko lekki szum od opampów, jeżeli włączę gramofon pojawia się lekki przydźwięk ale dopiero gdy pokrętło wzmacniacza jest na godz. 12-13, masy są rozdzielone i chyba w tym względzie jest wszystko w porządku, może to pochodzi od trafa gramofonu lub silnika sam nie wiem.

[email protected]

Share this post


Link to post
Share on other sites

>łasic

No za zbytnio nie da rady ... w sobotę wyjeżdża ... a nie mam za bardzo warunków by to zorganizować.

Ale kiedyś ... jakoś się pomyśli.



>[email protected]

No, zapomniałem zrobić zdjęć dokładnych a teraz mi się nie chce rozbierać ...

...ale:

- kabelki to najcieńsza miedź jaką dostałem w emalii ... z przekaźnika miniaturowego. Zrobiłem już ładne kilka takich i są świetne. Na każdy przewód składa się 4-5 takich drucików skręconych razem. Może się wydawać, ze są sztywne ... ale im bardziej są skręcone tym bardziej są giętkie. Na przewód GND od główki headshella dałem 5 przewodów. To wszystko dolutowane do pinów na złączce. Podobne oryginalne, miedziane, bardzo drogie miałem kilka dni temu w rece ... no były jeszcze kolorowe. :-)



- złączkę wyciąga się odkręcając 1/2 śruby od spodu rurki. Najpierw należy stare przewody odlutować.

I TU UWAGA >> LUTOWANIE I ROZLUTOWYWANIE MUSI ODBYĆ SIĘ BŁYSKAWICZNIE ... INACZEJ PINY NIE BĘDĄ CHODZIĆ NA SPRĘŻYNKACH WEWNĄTRZ ZŁĄCZKI.

Dolutowuję wykonane przewody nie zapominając o tym 5tym - z reguły jest miejsce od spodu złączki gdzie się go dolutowuje.



Te kolorowe koszulki to akurat była konieczność - była to wersja ramienia bez śrubek mocujących złączkę ... była wklejona. Nie udało jej się wyciągnąć i musiałem sztukować kabelki (pourywane były wewnątrz) do oryginalnych, które rwały się w palcach po latach. Normalnie nie trzeba czegoś takiego robić.



Dalej przewody dolutowuję do gniazd RCA Neutrika. Wychodzące od spodu gniazda ramienia przewody dobrze jest lekko skręcić ze sobą kanałami. GND leci osobno i dolutowuję go do gniazda GND.



W tym s600 tylko i wyłącznie przewód 5ty jest dolutowany do tego gniazda. Żadna inna masa gramofonu tam nie jest podpięta. Dzisiaj robiłem testy i bez kabla od tego gniazda GND do pre nic nie buczy, brumi, brzęczy ... jakkowliek by to nazwać. Podpięte do forumowca 'na powietrzu'. Dead silent ... jak w ubocie podczas nalotu ... :-).

Zaznaczam, że tak jest z reguły przy wkładkach MC LO. Przy MMkach już ten dodatkowy drut trzeba podpinać.



Pominąłem tutaj rozbiórkę ramienia, bo uważam, ze bez zdjęć bym musiał książkę napisać. Postaram się pstryknąć jeszcze to ramię i dokonać opisów.



Pisałem nie jeden raz, że kłopoty z buczeniami to wina okablowania i masy w TT ...



Na razie tyle.



Pozdrawiam K



Ps. Oryginalny headshell się nie 'nadawa' do dl103. Ma coś koło 8g ... ta Nagaoka ma 13,1 z oryginalnymi śrubkami a ja zamiast nich dałem cięższe. Musiałbyś na niego dodać jakieś 10g ... tylko wtedy musisz zastosować coś takiego jak na zdjęciu do zrównoważenia masy po stronie przeciwnej. Działa rewelacyjnie.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Tak to wygląda na rysunku:

post-1494-100002740 1256075109_thumb.gif


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Witam,

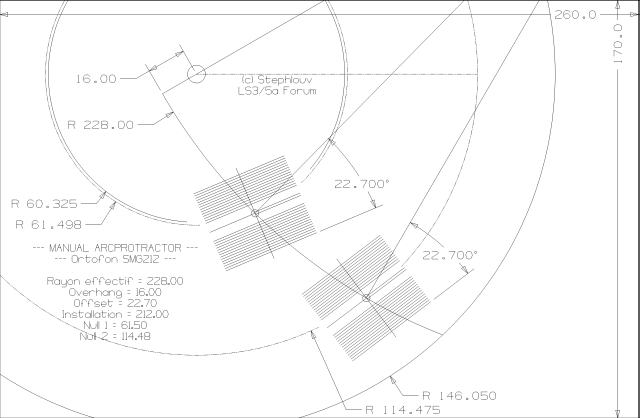

na stronce którą podał kolega karbidoczaszka w wątku SME 3009 S2 Imp. - jaki szablon do ustawiania kąta prowadzenia ?, znalazłem szblon do ustawienia wkładki do ramienia Ortofon SMG212, może się mylę ale parametry ramienia SMG212 są identyczne lub niezwykle podobne jak AS212, ustawiłem sobie wkładkę wg tego szblonu, musiałem ją nieco skorygować ( wcześniej ustawiałem na jakimś uniwersalnym szablonie) miałem wcześniej problemy z ustawieniem overhangu a na tym szblonie wszystko można.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-396-100002210 1256584431_thumb.jpg
