Jaka buda do MDS10DVC


bazookie

Recommended Posts

Witam was. Mam mały problem. Wpadł mi w ręce dwucewkowy głośnik Intertechnika MDS10DVC ale niestety nie wiem, jaką obudowę mam do niego zastosować. Wszystkie informacje jakie znalazłem na różnych forach dotyczą CA a ja chcę postawić go w domu. Jeden z użytkowników tego forum napisał w którymś z wątków, że posiada tenże głośnik w obudowie 15 l closed (jakoś nie mogę sobie pojąć 25 cm przetwornika w 15 litrach). Wpisując dane ze strony producenta do Winisd wychodzą mi jakieś bzdury w stylu 7 litrowej pojemności obudowy:) Pomóżcie mi bracia i siostry, bo lada moment zamawiam wzmaka i lecę "kroić" MDF-a:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

Bo z klasycznych modeli dla tego głośnika rzeczywiscie wychodzi coś koło 7dm3 a zwiekszanie tej objętości doprowadzi do dennego impulsowo EBS-a.



W car-audio to nie przeszkadza bo kabina podbija bas, tym niemniej w domu Fs=32Hz, Qts=0.23 i Vas=47dm3 jest zestawem parametrów dalekim od optymalnego.



Sam osobiście nie wiem czy nie zrobiłbym budy 35 - 40dm3 strojonej do 28Hz profilowaną rurą 7cm średnicy i nie podłączyłbym do wzmaka tylko jednej cewki układu DVC, drugą pozostawiając rozwartą. Takie połączenie spowoduje że Qts podwyzszy się do ok. 0.45. Można między zaciski rozwartej cewki wstawiać oporniki - np. od 3.9ohm 20W do nawet 27ohm, im mniejszy opornik tym Qts niższe, w takim przypadku można dać mniejszą obudowę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzięki misiomor, ale tak się zastanawiam, jak zrobić to co napisałeś. Jeśli chodzi o DIY jestem początkujący (choć majsterkowanie nie jest mi obce). Kończę właśnie (lakierowanie) mojej pierwszej konstrukcji - monitory na ARN i C10N.

Wracając do tematu. Głośnik ma zaciski z dwóch stron i zastanawiam się, czy zaciski nr 1 pierwsza cewka i analogicznie zaciski nr 2 druga cewka czy obie pary doprowadzają sygnał do dwóch cewek. Nie wiem jak wygląda od wewnątrz konstrukcja dwucewkowa ale domyślam się, że cewki ułożone są jedna za drugą. Jeśli się mylę popraw mnie. No i kwestia opornika: mam połączyć + z - głośnika za pomocą rezystora?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

Uzwojenia układu DVC są tak jakby jedno wewnątrz drugiego. Jeżeli jedno jest niepodłączone (rozwarte) wtedy Qes rośnie 2 razy a Qts prawie 2 razy.



Podłączyłbym po prostu zaciski z jednej strony do modułu subwooferowego, a z drugiej zostawiłbym niepodłączone, wiszące w powietrzu. Jak chcesz obnizać Qts z tych 0.45 to między niepodłączone zaciski wsadziłbym opornik.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Thx. Jak tylko zrobię obudowę to poeksperymentuję:)



A tymczasem masz ode mnnie...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

Podziękujesz jak całość zagra.



Innym rozwiązaniem mogłoby być podłączenie obu cewek szeregowo i zamknięta buda 15dm3 jak to było napisane. Będzie Fc w okolicach 65Hz i Qtc około 0.47 - silna aktywna korekcja może sprawić że sub załapie w miarę sensowną częstotliwość graniczną. Tyle że coś takiego trzeba umieć sensownie zestroić, a i niskiego basu będzie chyba jednak mniej (w sensie maksymalnego SPL) niż w przypadku zastosowania jednej cewki i obudowy BR. Za to buda będzie mała, sześcian o boku zbliżonym do rozmiaru głośnika.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak najmniejsza obudowa nie jest moim priorytetem. Zamierzałem kupić mniejszego MDS08 ale coś mnie tknęło i wziąłem MDS10DSC, nie patrząc na całkowity brak projektów do tego przetwornika. No cóż, tak jak napisałeś... oby zagrało:)

Jak skończę suba (oby szybko) to nie omieszkam się nim pochwalić.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

Aż z ciekawości sobie to zamodelowałem, i przyjmując że interesuje nas 40Hz (sub do muzyki) dysponując wzmacniaczem 200W RMS dostajemy SPL maksymalny równy 100.5dB dla 15dm3 ob. zamkniętej i obu cewek podłączonych oraz 108.6dB dla 40dm3, 28Hz i jednej cewki niepodłączonej. Wzmak w pierwszym przypadku musiałby byc 200W @ 8ohm (cewki szeregowo) albo 200W @ 2ohm (cewki równolegle) a w drugim - 200W @ 4ohm.



Tak więc mimo że efektywność referencyjna maleje dwa razy dla niepodłączonej jednej cewki, efektywniejszy system obudowy z nawiązką wyrównuje straty w zakresie częstotliwości normalnie obsługiwanym przez suba.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Czyli z tej symulacji jasno wynika, że do tego głośnika warto zastosować obudowę BR ze strojeniem na 28 Hz. Proszę Cię misimor jeszcze o podanie jakiej średnicy i długości musiała by być rura BR aby uzyskać strojenie na 28 Hz. Jeśli chodzi o wzmak, to planuję wzmacniacz 300 W 4 Ohm Irka z DIYaudio ale wczoraj znalazłem na Alledrogo takie cudo...



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



...i zastanawiam się, czy pociągnie MDS-a.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No i odpowiedziałem sobie sam - nie warto brać Prosona ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

40dm3 i 28Hz oznacza że rura powinna mieć 7cm średnicy i 31cm długości. Dobrze żeby miała profilowane wlot i wylot, takie coś w tej średnicy sprzedaje Polink. Jest nawet kolanko gdyby potrzebne było zagięcie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy

PS. A wzmacniacze Irka ma wiele osób i jeszcze nie słyszałem żeby ktoś narzekał.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wielkie dzięki misimor. Pomogłeś mi baaardzo :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 1 year later...

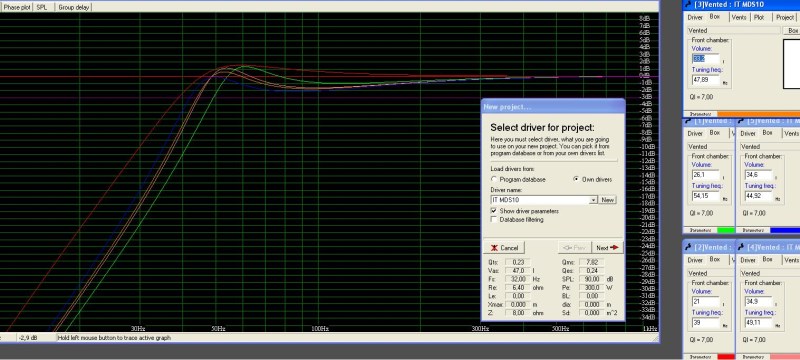

Witam mam podobny problem jak opisany w temacie mianowicie nie mogę znaleźć żadnych danych na temat zalecanego litrażu i strojenia obudowy, ale do auta. Tutaj moim zdaniem strojenie na 28hz jest poniżej Fs-32hz, czyli średnio mi się to widzi do auta. Naciąłem się, bo chciałem zaprojektować samemu budę w winisd lub bassboxie, ale coś mi nie wychodzi. I tutaj moja ogromna prośba do was o sprawdzenie parametrów, czy dobrze wklepałem. Dziwne rzeczy mi tam wychodzą. W bassboxie wogóle nie pokazuje mi charki. Albo nie umiem tego programu obsługiwać, albo sam nie wiem. Za to w winisd lepiej, ale chyba źle coś liczy, bo w porównaniu do MDS08 (czerwona charka), którego miałem (zdążyłem już go zjarać) charka jest beznadziejna. Zresztą zobaczcie sami na załączonym obrazku (jpeg w załączniku) widać kilka symulacji dla różnych rozmiarów, strojeń, impedancji i Re. Kręciłem impedancją i Re, bo to dwucewkowiec i sprawdzałem dla 2, 4 i 8 Z. Te obliczenia są mało wiarygodne. Proszę was sprawdźcie po mnie, czy wszystko dobrze robię. Parametry brane ze strony:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chyba się zgadzają, bo bassbox sam sobie kalkuluje i mu wychodzą bardzo zbliżone wyniki. Kurde w necie zero projektów, a głośnik już w drodze. Byłem przekonany, że do takiego głośnika znajdę sprawdzone dane - litraż i strojenie budy BR nic mi więcej nie trzeba. Klozet z tego co wiem wychodzi 15l, ale myślę, że dla mnie raczej BR. Przeznaczenie: techno, hip hop, dance. Napęd: Signat RAM3 MK2 auto hatchback. Pomożecie?

post-30860-095954400 1287867578_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mała aktualizacja

Bawiłem się tym bassboxem i nauczyłem się go obsługiwać. A więc wychodzą mi podobne rzeczy jak w winisd - wniosek taki, że podstawowe parametry powinny być ok, a problem może tkwić w podłączeniu cewek i co się wtedy dzieje. A wychodzi na to, że nie umiem policzyć jak się zmienia Qte i inne parametry w różnych kombinacjach podłączenia cewek. W bassboxie u mnie wygląda to tak:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zaczęło mi wychodzić coś bardzo zbliżonego do charki MDS08 (ta czerwona poszarpana pod spodem to MDS08). cały czas symuluję na jednej cewce z powodu braku danych.



Proszę was uprzejmie Poprawcie mi te parametry tyko tak, żebym mógł być ich pewny. Wtedy jakoś sam już sobie dostroję budę. Jakoś nie mogę znaleźć w necie wiedzy na temat jak się zmieniają parametry głośnika w przypadku dwucewkowca. Szczerze mówiąc mogłem zamówić jednocewkowca i byłoby cacy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
