Sterownik silniczka ALPS-a do lampowca

tomi_x · 17 Lutego 2009

Właśnie tego szukam, dzieki i chwała wam za to, ale pewna sugestia z mojej strony. Czy nie powinien być zastosowany układ który powinien przyśpieszać im dłużej trzymamy przycisk volume?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

Szczerze to dla ułatwienia. A po drugie mi osobiście wygodniej jest poogłaszać gdy nic nie przyspiesza, więc w tej sprawie raczej nic się nie zmieni;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 17 Lutego 2009

jeszcze linie zasilania nie są pociągnięte, przecież napisałem że niekompletna :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

OK:-D Już siedzę cicho:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 17 Lutego 2009

Nie zapomnijcie o otworkach na śrubki mocujące. Kiedyś kupiłem impulsatorek, którego wykonawca nie przewidział żadnego mocowania niestety. Skończyło się na konieczności przylepienia na silikonie z pistoletu, ale to rozwiązanie jest ani wygodne, ani estetyczne, ani poprawne technicznie ;-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

Ja już nic nie mówię bo to wczesna wersja Alpha;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 17 Lutego 2009

"Nie zapomnijcie o otworkach na śrubki mocujące."

na środku też by mógł "jakaś" być.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

Jak dobre pójdzie płytka będzie bardzo mała i środek może wypaść pod trafem;-) No ale wszytko się okaże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 17 Lutego 2009

Takie pytanie. plytka z przekaźnikami, może dałoby rade ją zmniejszyc x 2, po jednej stronie (top) montowany NAIS, pod drugiej (bottom) RELPOLE? Hyyy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

Nie wiem czy dobry pomysł żeby sygnał na głośniki szedł tak blisko napięcia anodowego i żarzenia;-) Celowo chcę NAIS-a zrobić odłamywanego od przekaźników zasilania;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 17 Lutego 2009

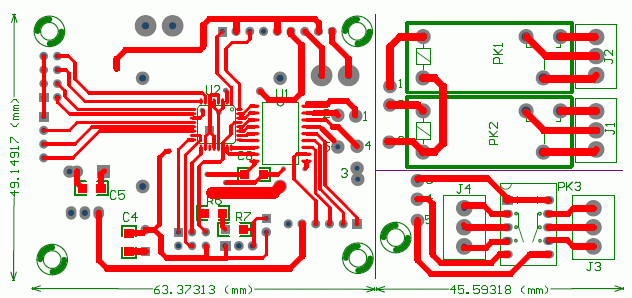

Drugie podejście :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 17 Lutego 2009

i to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 17 Lutego 2009

Tak na szybko. Zrób mniejsze odstępy ARK-ów od innych elementów - miałem już tak że złącza ARK które mam okazały się dłuższe niż być powinny;-) Dodatkowo ja np. relople chce dać tak jak mam teraz w podstawki - wiadomo że kiedyś przekaźnik odmówi posłuszeństwa,a wtedy wymiana będzie szybka:-)

No i jeszcze przydały by się dziurki na śrubki na płytkach przekaźników, mimo że trzeba będzie na nie zrobić miejsce;-)

Tak się zastanawiam - to że uC leży pod trafem nie będzie przeszkadzało? Trafko nie będzie siało paskudnie i wpływało na jego działanie (mimo że jest zalewane)? To pytanie do bardziej zorientowanych.

Ogólnie wygląda to już chyba fajnie, tylko... jak aj to polutuje :-D :-D :-D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 17 Lutego 2009

Otworki dodam,jasna sprawa

tez się zastanawiałem czy pole magnetyczne z trafo nie bedzie zakłócało pracy procka,ale to się jeszce ktoś może wypowie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 17 Lutego 2009

ladnie wyglada :] good job ... co do trafka to nie mam pojecia, najlepiej byloby sprawdzic ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 17 Lutego 2009

zawsze mozna pod trafo dac folie aluminiowa :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gaballus · 18 Lutego 2009

takie pytanie, czy dobrze widzę że mostek prostowniczy i c2 lądują po tej samej stronie co transformator? Mostek co prawda można przylutować odwrotnie ale trzeba by to uwzględnić i zamienić piny (być może już tak jest, to wtedy ok ;) ). C2 niby też się zmieści pod transformator ale jak się go zapomni wlutować to może być problem. Jeszcze taka uwaga co do c4 i c5, zgodnie ze sztuką kondensatory bocznikujące powinny być w torze prądowym, ale w tym przypadku nie ma to większego znaczenia. Natomiast gdyby to było zasilanie toru sygnałowego nie sterującego te kondensatorki trzeba by bezwzględnie umieścić w torze prądowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 18 Lutego 2009

Mostek, wszystkie gniazda i piny oraz kondy elektrolityczne są po tej samej stronie co trafo

reszta po drugiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gaballus · 18 Lutego 2009

na projekcie płytki C2 raczej jest po tej samej stronie co mostek piny itp, chyba że naprawdę coś źle widzę ;) Czyli przyjmujemy wersję z montażem montażem mostka i ewentualnie c2 pod trafem na dopiero na te elementy trafo na dłuższych pinach? Można i tak byleby trafo miało w miarę solidne wyprowadzenia bo tylko na nich będzie się trzymać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gagacek · 18 Lutego 2009

Ale fajne;) Bikoz przeszedłeś sam siebie;)

takie na szybko uwagi:

Kondensator blokujący proc. można dać poziomo tuż pod scalakiem na tej samej stronie płytki co on, chociaż takie ułożenie jak teraz jest zdecydowanie fajniejsze. Przy okazji gdybyś powiększył pady pod niego na wzór R6 a raczej je poszerzył, aby można było bez kłopotu dać C 1-2,2uF; one są dość grube.

Prostownik można bez kłopotu też dać na drugą stronę płytki.

Transformator nie powinien zakłócić procesora jeśli zapewnimy mu dobre blokowanie zasilania.

Goldpiny JP6 i SW można spokojnie dać po lewej na wysokości pinów z procesora, natomiast na górę arc sieci i możliwie krótkie jej połaczenia.

U3 powinno udać się przemieścić pionowo po prawej stronie płytki, a jego ARC na górę na wysokość transformatora. Wszystkie otwory bez kłopotu trafią do rogów.

Ważne też aby zapewnić wymogi bezpieczeństwa, min. 3mm. odległości ścieżek sieci od pozostałych, ale to tylko przymiarka i podejrzewam że o tym doskonale wiesz;)

I jeszcze to: czy nie warto w szereg z nóżką "sel on" dać rezystor? Zabezpieczy dłubiących przed możliwością uszkodzenia procesora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 18 Lutego 2009

Bikoz, jak możesz to daj jeszcze osobno widok jedne i drugiej strony;-) Będzie czytelniej;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MStaniszczak · 18 Lutego 2009

I się rypnąłem wczoraj. Gdy pisałem "Zrób mniejsze odstępy ARK-ów od innych elementów" miałem na myśli większe odstępy:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bikoz · 18 Lutego 2009

Zamysł był taki,że trafo, kondy elektrolityczne i wszystkie piny są górną stroną pcb ,czyli widoczną po zamontowaniu, a procesor i reszta jest na spodzie i tych elementów nie widać

dlatego wszystkie złącza są na zewnątrz obrysu trafo

wszystkie elementy SMD R i C są wielkości 1206
