Sterownik silniczka ALPS-a do lampowca

[gagacek]

Jak nie będą chcieli to nie wlutują:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Hmmm... ale jak nie damy trafa płytka zrobi się mikroskopijna;-) I trafo będzie można dać gdzie się chce (gdzieś w roku wzmacniacza czy gdzie jest wolne miejsce) a płytkę nawet w drugim końcu, bo zmieści się niemal wszędzie:-) Warto to rozważyć:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

MStaniszczak, 18 Lut 2009, 14:30



>Hmmm... ale jak nie damy trafa płytka zrobi się mikroskopijna;-) I trafo będzie można dać gdzie się

>chce (gdzieś w roku wzmacniacza czy gdzie jest wolne miejsce) a płytkę nawet w drugim końcu, bo

>zmieści się niemal wszędzie:-) Warto to rozważyć:-)



Popieram.



Np. ja mam pół szuflady traf przeróżnych. Płytka "pod trafo" zmusi mnie do zakupu kolejnego trafa, zamiast zrobić recykling ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

No to wersja bez trafa :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

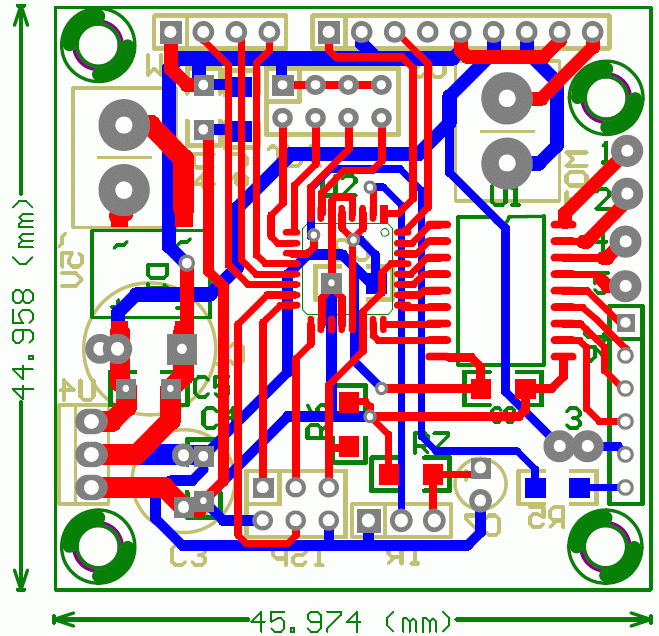

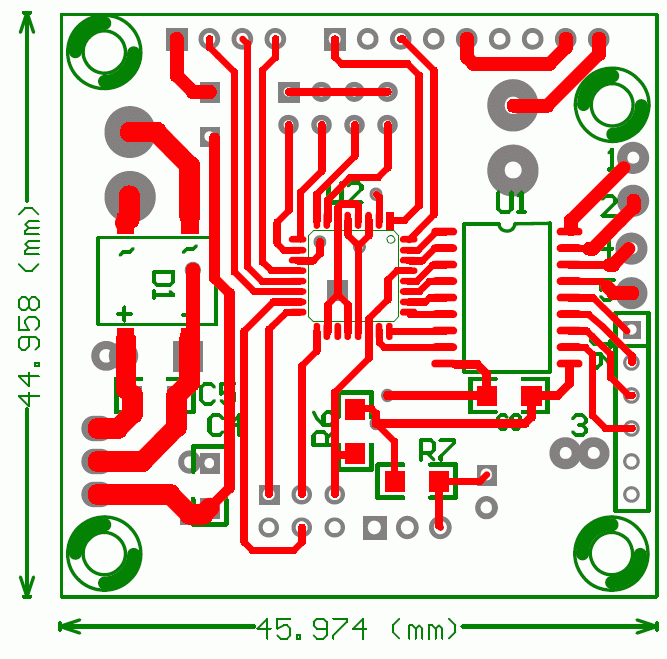

Wymiary naturalne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Płytka bez trafa jest bardziej uniwersalna i rzeczywiście bardzo malutka.

Świetna robota, kiedy oddajemy do zakładu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Mnie torchę niepokoi "zwora" łącząca obie strony umieszczona pod mostkiem. Jeśli on jest SMD to może to być problem;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

to nie jest zwora, tylko kondensator odsprzęgający do procka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

sorki, nie doczytałem

to przelotka, mogę ją przesunąć dalej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Jeśli dobrze rozumiem, wsadzamy tam kawałek srebrzonki i lutujemy z obu stron;-) Jeśli tak, to pod SMD robi się górka;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Jeśli będzie to płytka z metalizacją otworów (a innej sobie nie wyobrażam ;) ) to nie stosuje się srebrzanki, połączenie zapewnia ta metalizacja właśnie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Dokładnie,płytka będzie z metalizacją

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

No to luz:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Jeszcze tylko może przesuń TOM nieco niżej a ARC-a od zasilania bardziej w lewo (bliżej krawędzi płytki). I chyba jest ok:-) Jeśli wszytki połączenia są zgodne ze schematem wygląda to powinno być ok:-) No chyba że ktoś widzi jakieś niedociągnięcia/braki, to zgłaszać proszę:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Cena za płytkę z prockiem o wymiarach 46x46 mm, przy zamówieniu 20 szt wychodzi 17,50 szt + koszty przesyłek, ale to jeszcze może się zmieni bo zapytam w innej firmie



-laminat 1.5 mm

-gr.miedzi 35um

-cynowana

-opis dwustronny

-soldermaska

-metalizacja otworów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aquarius01]

1. Dzikoosek - 2 komplety pcb

2. Utopia. - komplet pcb

3. piotr_37 - komplet pcb

4. pawcio - komplet pcb

5. aleksandero1 - 2 komplety pcb, 2 komplety elemtów o ile będą...

6. MStaniszczak - 5 kompletów lub więcej (zależy od ceny)

7. gaballus - 1,2 komplety

8. gumis_ch - 2 komplety PCB

9. Sav!O - komplet pcb

10. areg - komplet pcb + procek

11. nowy18 - komplet pcb

12. aquarius01 - 2 x komplet pcp + 2 x procek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Hmmm... Ale jeszcze płytka pod przekaźniki:-) No i nie wiem jak z tym selektorem? Robimy go od razu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Takie uwagi: usztywnij zasilanie. Jest miejsce, spokojnie możesz poprowadzić dużo grubsze ścieżki, wzłaszcza do zasilania ULN i wyjścia na selektor. Jeśli mogę prosić o zdublowanie C blokującego procesor, poniżej jest miejsce na pady pod drugi, nawet trzeci; każdy wlutuje co bądzie miał pod ręką. W sumie przy ULN tez można tak zrobić, C w pionie, miejsca jest dużo. Mogą być tam nawet pola pod elektrolit którego nie będzie (powyżej znaków R7).

Gdyby była potrzeba mogę załatwić płytki w zakładzie w którym mam pewność co do ich jakości, koszt pewnie byłby podobny. Ale oczywiście to tylko propozycja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

>1. Dzikoosek - 2 komplety pcb

>2. Utopia. - komplet pcb

>3. piotr_37 - komplet pcb

>4. pawcio - komplet pcb

>5. aleksandero1 - 2 komplety pcb, 2 komplety elemtów o ile będą...

>6. MStaniszczak - 5 kompletów lub więcej (zależy od ceny)

>7. gaballus - 1,2 komplety

>8. gumis_ch - 2 komplety PCB

>9. Sav!O - komplet pcb

>10. areg - komplet pcb + procek

>11. nowy18 - komplet pcb

>12. aquarius01 - 2 x komplet pcp + 2 x procek

>13. McGyver 3 komplety z prockami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Bikoz, nie zabij... Czy udałoby się uratować SDA/SCL i wyprowadzić osobno na goldpiny? Miejsce jest. A w to miejsce użyć wolne porty.. Please!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Pewnie by się dało, tylko gdzie widzisz te wolne porty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

>1. Dzikoosek - 2 komplety pcb

>2. Utopia. - komplet z prockami pcb

>3. piotr_37 - komplet pcb

>4. pawcio - komplet pcb

>5. aleksandero1 - 2 komplety pcb, 2 komplety elemtów o ile będą...

>6. MStaniszczak - 5 kompletów lub więcej (zależy od ceny)

>7. gaballus - 1,2 komplety

>8. gumis_ch - 2 komplety PCB

>9. Sav!O - komplet pcb

>10. areg - komplet pcb + procek

>11. nowy18 - komplet pcb

>12. aquarius01 - 2 x komplet pcp + 2 x procek

>13. McGyver 3 komplety z prockami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Szczerze powiedziawszy to dostałem "olśnienia" z I2C, popatrzyłem na schemat i zobaczyłem wolne 19 i 22. Ale 19 chyba jest jeszcze wolna? Szczerze powiedziawszy teraz zgłupiałem:) Za mało czasu:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Tak, reset (29) jest połączony z ADC7. Wolny jest też ADC6. Mam tylko nadzieję że nic nie pomyliłem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

A, że ja się tak spytam:-) Po co?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Piny 19 i 22 to ADC i akurat te nie dają się inaczej skonfigurować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

bikoz, 19 Lut 2009, 12:25



>Piny 19 i 22 to ADC i akurat te nie dają się inaczej skonfigurować



I tez się na to złapałem:D :D :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Przecież na wejście są idealne, zwłaszcza że myślałem o 6 przyciskach na 3 wejściach. Ale nie chcę już gmatwać.

MStaniszczak

miałem pomysł na wykorzystanie magistrali, może się uda..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Ja tam się nie znam, program będzie pisał Mstaniszczak i jak on powie że może wykorzystać te piny 19 i 22 jako porty wejściowe to nie widzę problemu żeby trochę jeszcze zamieszać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

6 przycisków (on/off, 4 wejścia i przełączane wejścia "w kółko"):
