DAC DIR9001 CXD1244 AD1865


waldez

Recommended Posts

Witam, to może i ja się pochwalę.

DAC na: DIR9001 + CXD1244 + AD1865. PCB dac kończy się na wyjściu prądowym AD.

Zdjęcie z wczoraj z komórki, nie chciało mi się już w nocy szkła przekładać w aparacie.

PCB robiona w zakładzie, po przetestowaniu prototypu z termotransferu.

Polutowałem na tym co miałem pod ręką: mostki na BYV28-100 + 2700LXY, staby LM317/337, za stabami w części cyfrowej os-con, w analogowej dac rubycon ZL. AD w podstawce, CXD wlutowany (brak wąskiej podstawki dil40 w tme).

I/V pcb testowa, i/v - opa627, filtr 75khz bessel - opa134, muszę potestować różne opy.

O graniu nic jeszcze nie napiszę, wygrzewa się, generalnie bardzo mi się podoba.

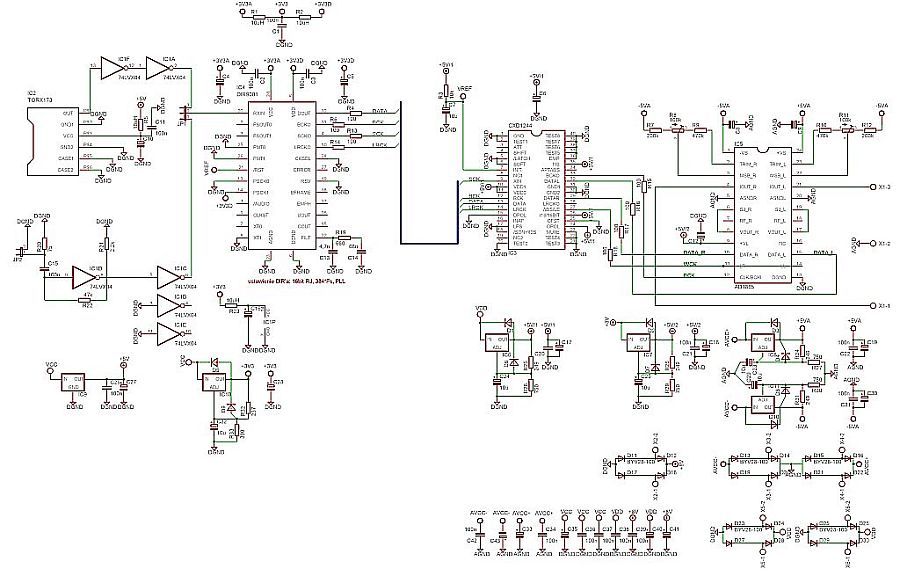

W załączeniu schemat i fotka, jak zrobię aparatem to zamieszczę.



Pozdrawiam,

Waldek.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-9982-100001625 1236239005_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>waldez

nice

a gdzie zdobyłeś przetwornik?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie mogę wejść bez zmiany zabezpieczeń w przeglądarce. Pewnie niedługo mnie zablokują. sparus@onet.eu

Link to comment
Share on other sites

Waldi_06, 5 Mar 2009, 10:28

>>waldez

>nice

>a gdzie zdobyłeś przetwornik?



Hej, na ebayu jak jeszcze $$ był w normalnej cenie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wczoraj na szybko zrobiłem jeszcze mały test w RMAA.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdr.,

Waldek.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Piękna robota!!Jak dzwiek?pewnie miodzio..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 months later...

Czy sprawdziłeś działanie funkcji noise shaping (pin35) w filtrze cyforwym i czy można użyć osobny zegar (kwarcowy) MCK 16,9344MHz zamiast tego z odbiornika (tzn. czy musi on być synchroniczny do pozostałych sygnałow z odbiornika DIR) czy może być podawany asynchronicznie?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Molibden, 13 Maj 2009, 17:03

>Czy sprawdziłeś działanie funkcji noise shaping (pin35) w filtrze cyforwym...



Nie sprawdzałem, ustawione mam na on (+5v) tak jak domyślnie w cd'ekach i w jednym schemacie dac'a znalezionym w sieci.



>...i czy można użyć osobny

>zegar (kwarcowy) MCK 16,9344MHz zamiast tego z odbiornika (tzn. czy musi on być synchroniczny do

>pozostałych sygnałow z odbiornika DIR) czy może być podawany asynchronicznie?



Niestety nie, musi być zsynchronizowany z resztą sygnałów, w moim dac'u tego nie sprawdzałem, ale wiem to z prób nad cdp-791 sonego. (siedzi w nim cxd1244)



pozdrawiam,

Waldek.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

w soniawce cdp-791(591,991) z dwoma zegarami jest to tak zrobione, że DAC taktowany jest zegarem 1024fs, to jest dzielone przez 8, i 128fs jest 3-krotnie powielane (inwerter+LC), i 386fs czyli nasze 16,9344 podawane jest na filtr i dsp.



jak podałem 16,9344 z osobnego zegara na: df i dsp, lub samo dsp (a df taktowany był z dac'a), to słychać było brak synchronizacji, pojawiły się trzaski, zakłócenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

OK, dzięki!

A gdzie można kupić (i za ile) DIR9001 i czy do wejścia RXIN można podłączyć sygnał SPDIF bez dodatkowych bramek (0.5V)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Molibden,

>A gdzie można kupić (i za ile) DIR9001 i czy do wejścia RXIN można podłączyć sygnał SPDIF bez

>dodatkowych bramek (0.5V)?



DIRa posiada efekt02, napisz do niego,

niestety DIR musi miec bramki na wejściu i to niebuforowaną (jedną, albo obie), zwykła potrafi sie wzbudzić, więcej o tym w watku Chumiego o PCM1794,

i jeszcze jedno - zegar na wyjściu jest wyłącznie z PLL a nie z wejścia zegarowego w DIRze

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie mogę wejść bez zmiany zabezpieczeń w przeglądarce. Pewnie niedługo mnie zablokują. sparus@onet.eu

Link to comment
Share on other sites

  • 3 weeks later...

DIRy podobnie jak i wolfsony można kupić w Fornelu za pośrednictwem TME.

Przećwiczone jakieś 2 miesiące temu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 7 months later...

Od kolegi waldez otrzymałem "naprasowałkę" do tego projektu. I wczoraj zrobiłem PCB. Nie jest to fabryczne wykonanie, ale wyszło całkiem całkiem. Oto zdjęcie. Zachęcam DIYczów do budowy tego DACa.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeśli hcidzi onaprasowalke to już prożba do Pana Waldka,ale jeśli chodzi o część analogową do tegodaca tonie mam pojęcia z kąd zdobyć taką płytkę bądż naprasowalke?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

kuty

U mnie analogówka najprawdopodobniej będzie na 6n1p

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dlaczego nikt na forum nie zrobił jeszcze Dac na tym CXD i Pcm58??

To jest chyba najlepsze połączenie jakie może być.

Na zagranicznych forach temat wiele razy poruszany, CD z tymi układami można kupić za parę groszy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

połaczenie cxd i pcm58 masz w jakimś z Sony. 970 czy jakoś tak. Można sobie kupić ten klocek za 200zl ostatnio oglądałem na allegro, wywalić analogówkę i DACa nie trzeba robić. Nie wiem czy ten PCM jest lepszy od ad1865 jak coś na PCMie to tylko 63k, takie moje zdanie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Miałem denona na tych pcmach i był cienki jak dupa węża,sony na przetforniku hybid pulse grał znacznie lepiej więc uważam ze te pcm58 itp..są jak dla mnie przereklamowane,jeśli chodzi o ten AD powinien być lepszy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 3 weeks later...

Kupię płytkę do DACa na AD1865 (ale nie NOS tylko z filtrem cyfrowym). Albo jak ktoś ma projekt w eagle do udostępnienia to mogę zamówić trochę płytek.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Same DACe jeszcze niczego nie gwarantują, wielu producentów nie umie lub nie chce ich wykorzystać w pełni, stąd biorą się rozbieżności w opiniach. PCM58 mają dość skomplikowany 3-punktowy układ korekcji linioowści, a jego wykorzystanie może mieć niebagatelny wpływ na końcowy efekt.

Czy ktoś ma porównanie brzmienia AD1865 do PCM1702 lub PCM1704?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No właśnie ja chcę mieć porównanie, stąd zapotrzebowanie na płytkę pod AD1865. DAC mam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mi żeby skończyć ten DAC zostało zdobyć dir9001 i takie badziewie jak 74lvx04 nigdzie go nie mogę znaleźć. A tak poza tym już wszystko mam. Płytkę tym bardziej na próbę czy na porównania można zrobić samemu. Zajmuje to jeden wieczór po pracy. Wiec nie jest tak strasznie. Zachęcam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

74LVX04 jest dostępny w TME tylko że w wersji SMD. Układ kosztuje 1zł

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

McGyver, 2 Lut 2010, 23:58

>No właśnie ja chcę mieć porównanie, stąd zapotrzebowanie na płytkę pod AD1865. DAC mam.



Jeżeli potrzebujesz płytkę tylko do prób to polecam:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Katowice, 3-Maja, brama naprzeciw dworca PKP - 5,50zł.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 1 month later...

Pierwsze uruchomienie.

Na razie bez analogówki na samych rezystorach.

Gra :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Fajnie, ale to za mało. Liczy się jak u Ciebie gra...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam. na razie o dźwięku nic nie napiszę. Bo 1- grzeje się. 2- nie ma analogówki. Gra na samych rezystorach konwersji. 390 Om elpody.

Co mogę powiedzieć, że gra bardzo ładną średnicą. ładny wokal. Pod koniec tygodnia podłącze SRPP na 6n1p. W tym momencie czekam na Obligato.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 1 year later...

Witam, to może i ja się pochwalę.

DAC na: DIR9001 + CXD1244 + AD1865. PCB dac kończy się na wyjściu prądowym AD.

Pozdrawiam,

Waldek.



waldez



Czy byłaby możliwość przeprojektowania PCB pod jakiś bardziej dostępny filtr (np. SM5843) i dodanie wejścia spdif?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

waldez



Czy byś mógł udostępnić projekt PCB tego DAC ??

Chciałbym wykonać sobie tego DAC twojego projektu .



pozdrawiam!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

Mam Dac na AD1865, ale nie mam analogówki gram na rezystorach I/V 470R. Gra to cicho. Zamierzam zrobić analogówkę na AD797, więc studiuję kartę katalogową. Niewiele rozumiem.

Czy powinienem zrezygnować z rezystora i dać układ opisany poniżej?



Professional Audio Signal Processing—DAC Buffers

The low noise and low distortion of the AD797 make it an ideal

choice for professional audio signal processing. An ideal I-to-V

converter for a current output DAC would simply be a resistor

to ground, were it not for the fact that most DACs do not operate

linearly with voltage on their output. Standard practice is to

operate an op amp as an I-to-V converter, creating a virtual

ground at its inverting input. Normally, clock energy and current

steps must be absorbed by the op amp output stage. However, in

the configuration shown in Figure 53, Capacitor CF shunts high

frequency energy to ground while correctly reproducing the

desired output with extremely low THD and IMD.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dlatego bezsensowna jest pasywna I/V i inne dziwadła nie utrzymujące 0V na wyjściu dac.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"We designed our valve (tube) amplifier, manufactured it, and put it on the market, and never actually listened to it. In fact, the same applies to the 303 and the 405" - Peter Walker - Quad

Link to comment
Share on other sites

Archived

This topic is now archived and is closed to further replies.

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.
