Kondensatorki podłączenie


-Mądrala-

Recommended Posts

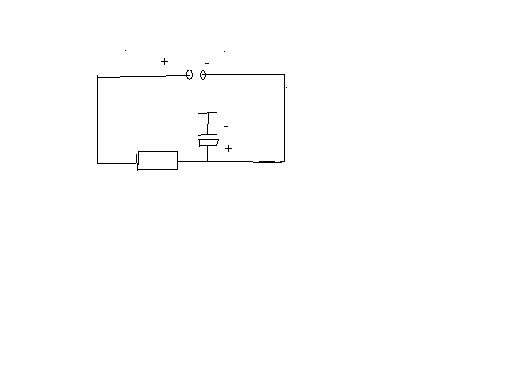

Mam takie pytanie dot. łączenia kondensatorów elektrolitycznych w torze wzmacniacza tj końcówek mocy. Wiem że tego się raczej nie stosuje , ale jeśli chce uzyskac niestandardową pojemność to potrzebuję łączyć za sobą kondensatory. W układzie przedstawionym poniżej jest 1 kondensator uziemiony o wart. 570uf, ja mam 2 kondy 470uf i 100uf i chcę uzyskac w sumie 570uf. Jak powinienem te kondensatory połączyc aby ładnie zagrało? Są 2 rys. pierwszy to kond. podłączony oryginalnie drugi to sugerowane przeze mnie podłączenie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20893-100009675 1237898716_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

...czyli że prawidłowo zasugerowałem

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

dobra jest git hula aż miło posłuchać

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

Jeszcze jedna sprawa dot. kondensatorów;

Normalnie 2 kondensatory zasilajace łaczy się razem szeregowo + i - podłaczając do masy wzmacniacza pozostałe bieguny tj. + kond. łączy sie z + płytki wzmacniacza a - kond. łączy się z - płytki wzmacniacza.

Jak prawidłowo podłaczyc 4 kondensatory tak aby 4 krotnie zwiekszyc pojemność (np 4 x 4700uf a napięcie ma zostac bez zmian tj. 63V)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

poprawnie

Jeszcze jedna sprawa dot. kondensatorów;

Normalnie 2 kondensatory zasilajace łaczy się razem szeregowo + i - podłaczając do masy wzmacniacza. Pozostałe bieguny tj. + kond. łączy sie z + płytki wzmacniacza a - kond. łączy się z - płytki wzmacniacza.

Jak prawidłowo podłaczyc 4 kondensatory tak aby 4 krotnie zwiekszyc pojemność (np 4 x 4700uf) a napięcie ma zostac bez zmian tj. 63V?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Musisz mieć wszystkie kondensatory na napięcie przynajmniej 63V. Jeżeli są na różne napięcia to dopuszczalne jest przy takim połączeniu napięcie określone przez ten kondensator, który ma najniższe napięcie pracy. Łączysz je wszystkie równolegle, wtedy pojemności się sumują.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Czyli że tak będzie prawidłowo?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak, z tym że to jest połączenie mieszane szeregowo - równolegle jeżeli nie rozpatrywać go z uwzględnieniem masy. W każdym razie tak powinno być przy 4 kondensatorach i napięciu symetrycznym.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dobra jasne , chodzi równiez o to żeby ładnie to zagrało. W zwiazku z tym lepiej stosowac 2 duze kond. (2x10000) czy 4 lub wiecej mniejszych kond. (4x4700)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Kilka mniejszych ale nie ma co przesadzać zarówno z łączną pojemnością (2x 10-12mF zw. wystarcza) jak i ilością (rozłożyć to na 3-6 szt. na gałąź napięcia).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dobra dzięki za rady wstawię 4 bo już mam niedrogo Nippon KMH

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 10 months later...

Pytanie może prozaiczne, czym najlepiej kleić kondensatory do płyty? Oczywiście dostępnym w sklepach i z takim też przeznaczeniem, bo szukałem ale jakoś słabo mi to wyszło.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tzw. "glutem", czyli trzeba sobie kupić pistolet do klejenia na gorąco (w komplecie zazwyczaj jest kilka lasek kleju). Tylko nie przesadzić z ilością i czasem klejenia bo można przegrzać i uszkodzić elementy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Link to comment
Share on other sites

Gluta nie polecam. Kiedy we wzmacniaczu wzrośnie temperatura, może zacząć płynąć. Sugeruję silikon.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

To może Butapren (albo dostępny w tubce - Butaprem)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Na pewno lepszy od gluta.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

porlick, 26 Lut 2010, 17:49



>Gluta nie polecam. Kiedy we wzmacniaczu wzrośnie temperatura, może zacząć płynąć. Sugeruję silikon.



Pomysł dobry, ale zalecałbym coś w stylu "silikon neutralny" bo taki zwykły przy sieciowaniu wydziela kwas octowy i może być nieciekawie.



BTW jeżeli we wzmacniaczy aż tak rośnie temperatura to z chłodzeniem coś jest nie tak.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Link to comment
Share on other sites

Coś tu o silikonach znalazłem;

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



A glut jest o tyle dobry, że niezbyt mocno trzyma co paradoksalnie czasem jest dobre bo w razie czego łatwo glut oderwać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Link to comment
Share on other sites
