Jak sie Wam podoba?

[argus]

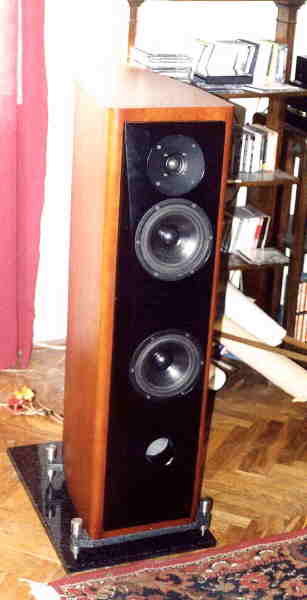

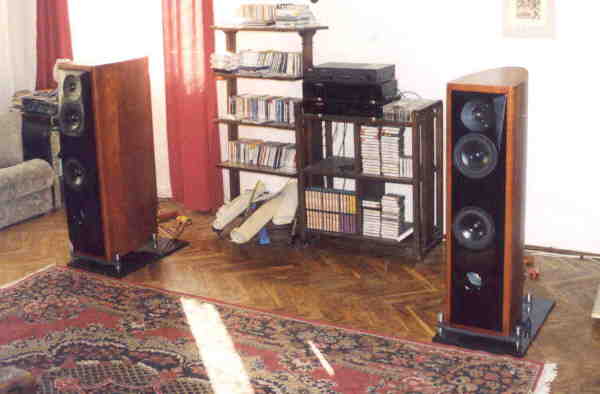

Tak, jak obiecywałem w wątku 1362 (aczkolwiek z opóźnieniem - sorry) podsyłam fotki moich kolumienek na Vifach PL18 i SS 9900. Na razie widoczki ogólne oraz wnetrze przed zamontowaniem ścianki przedniej. jeśli zechcecie, o szczegółach możemy podyskutować tu albo na zakładce DIY.

Pozdrawiam

[obrazekLUKASZ-76367_1.jpg] [obrazekLUKASZ-76367_2.jpg] [obrazekLUKASZ-76367_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teo]

Podoba się. I interesuje. Bardzo. Więcej, więcej, i opis! Skąd projekt? I długo tam mogę pytać, przerwę więc pokornym: poproszę...?

[gutten]

Sonus Faber by się nie powstydził. Piękne.

[Marek]

Śliczne...

[romekp]

więcej napsz! nie będę powtarzał po Teo ;-) bardzo ładne... tyle wkrętów do tylnej ścianki wystarcza?

[Marek]

To chyba otwory w przedniej ściance...

???

[marcin79]

a jak tego posluchac to pewnie gra swietnie,ale....

no i za to ale ( materiał..troche wiecej obliczeń - dla większej ilosci wariantów przebiegu częstotliwości) placimy dodatkowe 2000-3000 zlotych . Ale podziwiam zapał i wykonanie.

[broy]

DIY rulez! Super robota!!! Chętnie bym rzucił uchem...

[Gość Jazz MD]

Ho ho ho! Jakie ladniusienkie! Podstaweczki tez niczego sobie z tym mechanizmikiem jakby wisialy sobie jak aniolki w powietzu. Sliczniusie. A pokryweczki som do nich terz? Cy takie same pulecki granitowe bedom tez pod klocuszki? Oh. I dywanik jest ladnie tak specjalnie dopasowyny, cy tam dosuniety do kolumienek. Bardzo slicnie! Cacy na sto dwa!

[Gość Przemski]

Piękna sprawa!!! Piękna robota!!! Na prawdę budzi respekt!

Czekam na więcej informacji.

[Vinyl_pl]

o wlasnie to ja poprosze jeszcze jakies dane techniczne...wygladaja apetycznie.



P.S. rozumiem ze kota nie masz? dzieci tez nie? A co na to Zona?

[argus]

Dzięki wszystkim za dobre słowo :)))

Ponieważ pytań się nazbierało, najpierw ogólnie o projekcie. Pomysł, aby wyrzeźbić coś na Vifach i Revelatorach wziął się właściwie przypadkiem. Wpadła mi w ręce baaaardzo tanio parka 9900 (grzechem byłoby nie skorzystać z okazji) , postanowiłem więc jakoś sensownie je zagospodarować. Decyzję skojarzenia ich z Vifami nasunęły mi bardzo pozytywne wrażenia z odsłuchu Avatarów OBX (miałem to szczęście), w których Revelatory pracują właśnie z Vifami starszej, niż PL, serii. Uznałem więc, że PL18WO09-08 z ich bardzo przyjazną charakterystyką będą brzmiały co najmniej tak dobrze, jak nieco mniejsze i starsze Vify w anglikach. Zacząłem więc główkować nad koncepcją obudowy. Pomysły Sonusa zawsze mi się podobały ze względu i na wyjątkową estetykę, i na najlepszy z możliwych sposób ominięcia problemów z falami stojącymi i rezonansami własnymi konstrukcji. Tak więc świadomie wzorowałem się na SF Amati (na szczęście w AUDIO opublikowano sporo zdjęć) dostosowując konstrukcję do warunków DIY. Praktycznie bez zmian odwzorowałem zarysy zewnętrzne skrzynki, kształt przedniej ścianki oraz konstrukcję wewnętrznego szkieletu. Radykalnie zmieniłem zaś zasadę wykonania ścianek bocznych. Zamiast ukształtowanych krzywoliniowo listew z litego drewna zastosowałem wielowarstwową konstrukcję zawierającą płytę HDF, listwy sosnowe (specjalnie !), płytę pilśniową średniej gęstości, warstwę żywicy z włókniną i ostatecznie na powierzchni fornir (brzozowy, barwiony na mahoń). Wytłumienie wnętrza porowatym korkiem oraz cienką pianką. Ścianka przednie klejona warstwowo z MDF w najgrubszej części ma 80mm, oczywiście odpowiednim frezowaniem uzyskałem kształty zbliżone do oryginału. Wklejona jest do skrzynki na miękki silikon (dla częściowej izolacji drgań) . Rozmieszczenie głośników wzorowałem częściowo na Amati, różnica polega, jak zresztą widać, na tym, że w miejsce dwóch niskotonowców w oryginale u mnie pojawił się jeden z dmuchającym do przodu tunelem (wyprofilowanym w ściance, nie wklejanym). Oryginalny układ trójdrożny zmieniłem na 2.5 drożny (odcięcie góry ok. 2.1 kHz, dolny woofer pracuje od ok. 450 Hz), filtracja zróżnicowana: Tweeter i midwoofer - filtr 1-go rzędu, woofer filtrowany 12 dB (zresztą zwrotnica cały czas jest weryfikowana i poprawiana, trochę to jeszcze potrwa), okablowanie jak na razie przeciętnej jakości - Jamo Flat 4mm2. Całość postawiłem na podstawkach też wzorowanych na oryginale (stalowe frezowane płaskowniki z kolcami o regulowanym wysuwie - całość na płytach 30 mm z granitu). I jeszcze o parametrach: efektywność (obliczeniowa) ok. 89 dB, impedancja 4 omy (zmierzona, minimum w okolicach 3,7) pasmo od dołu 32 Hz (sprawdzane odsłuchem płyty Fadeovera - dzięki raz jeszcze), od góry ograniczone możliwościami tweetera. Wprawdzie nie mam możliwości dokładnego zmierzenia i sporządzenia wykresów, ale odsłuch wskazuje na wyrównaną charakterystykę częstotliwościową.

Tyle podstawowych informacji, mogę jeszcze - jeśli zechcecie - dorzucić parę fotek ze szczegółami.



Pozdrawiam



P.S. Przy wykonaniu wspomagał mnie zaprzyjaxniony stolarz, sam niestety nie mam takich warunków warsztatowych

[Zbig]

Pozostaje zaprosić Franco Serblina na odsłuch.

[argus]

I jeszcze jedna uwaga: oczywiście objętość skrzynki była liczona na podstawie danych wooferów - zastosowałem BOXPLOT z tym, że krzywoliniowy przekrój poprzeczny zastąpiłem równoważnym co do powierzchni trapezem. Chyba to wystarczyło, bo problemów z przetwarzaniem dołu pasma nie tsiwrdzam (przynajmniej na słuch - mam nadzieję, że kiedyś uda mi się przeprowadzić porządne pomiary.

Pzdr.

[bilantus]

No no - wyszły Ci WHARFEDALE - Pacific Evolution 30 na głośnikach Vify !

Jedtem pod wrażeniem.

[obrazekLUKASZ-76783_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avw]

Jak wykonałes zaokraglenia? I mocowania terminali?

Kiedyś w Warszawie był człowiek robiący takie obudowy z gietych płyt MDF...

[Zbig]

>bilantus



Posłuchaj tych Wharfedale, a potem Amati. Też będziesz pod wrażeniem :-)

[argus]

=> avw Zaokrąglenia krawędzi zrobiłem klasycznie - przez przefrezowanie odpowiednich elementów obudowy (konkretnie skrajnych listew). Co do terminali - w dolnej części tylnej belki jest sfrezowanie na płasko i odkręcana klapka (na fotografii) zamykająca komorę zwrotnicy (oczywiście odizolowaną od komory wooferów), później w tej klapce wywierciłem otwory pod gniazda (typowe pozłacane - wstawione bezpośrednio w drewno bez pośrednictwa płytki z tworzywa).

[obrazekLUKASZ-77074_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaj0ne]

gdzie ulicha dostałes takie kolce antywibracyjne ?? bo ja nie moge znalesc podobnych :>?

[mlody2]

no niezle niezle:) gratuluje:)



Tylko pozazdroscic:)

[MariuszJ]

Pozostaje tylko zapytac, co stalo sie z tym wszystkim przez te ostatnie poltora roku...



Ludzie, patrzcie na daty!

[Lisu]

Mnie osobiście się nie podobają. :( Ja wolę coś w bardziej sylu retro.

[mlody2]

MariuszJ





heheh rzeczywiscie:) troche dawno to bylo;) ale zdjecia tych kolumn sa tez w jednym z watkow w dziale DIY jesli sie nie myle:) Wiec chyba nadal sluza wlascicielowi:)

[krzych]

Baardzo fajnie zrobione kolumny, jest tylko jedno małe "ale" - otóż na tych fotkach - moim zdaniem - widać, że zwrotnice leżą sobie swobodnie za kolumnami ;-) Przyjrzyjcie się dobrze, bo być może się mylę... Ciekawe, co konstruktor moał na myśli - nie pytam złośliwie, tylko z czystej ciekawości, może to po prostu zdjęcia z "fazy produkcyjnej" ??

[mlody2]

krzych



Ja wogole uwazam ze zwrotnice powinny byc na zewnatrz. Daje to bardzo wiele korzysci. Przedewszystkim to ze w kazdej chwili moglibysmy sobie podmienic na inna np. zrobiona przez nas nie ingerujac bezposrednio w kolumne. Jak moze kiedys bede robil jakies kolumienki dla siebie to napewno zwrotki beda na zewnatrz.

[argus]

Widze, że skromna prezentacja moich pudełek w dziale DIY wywołała znów dyskusję :), odpowiadam więc za pytania:

- kolce były od początku do końca wykonane własnoręcznie (pręt fi 25 z nierdzewki + tokarka), beleczki stalowe, w które zostały wkręcone też DIY (stal 20x40 + frezarka i inne maszynki), więc na pewno na rynku takich nie ma. Zainspirowały mnie oryginalne kolce i ich mocowania SF

- zwrotnice rzeczywiście wiszą na drutach za kolumnami (do tej chwili zreszta :))) ), ponieważ w chwili robienia zdjęć nie miały jeszcze ostatecznej topologii (a teraz jeszcze ćwiczę kondensatory różnych producentów i z różnymi dielektrykami - cały czas szukam kondków z dielektrykiem polistyrenowym których sie już nie produkuje). W momencie, gdy dźwięk mnie ostatecznie zadowoli, zwrotnice oczywiście powędruja do komór dla nich przeznaczonych.

Pozdrawiam i dziekuję za pozytywną ocenę :)

[wmarcinw]

argus,

mi się podobają, są super. czy mógłbyś napisać ile takie kolumny mogą kosztować. Nie chodzi mi o dokładną cenę tylko chciałem się zorientować (np. 2000-2300zł a może więsej albo mniej.)????

Dziękuje !!! Pozdrawiam. Są super!!!

[argus]

Koszt elementów wyniósł ok. 2.5 tys. (ale tylko dlatego, że okazyjnie dostałem Revelatory - za ok. 40% ceny) , do tego dochodzą skrzynki, które trudno mi wycenić, bo korzystałem ze starych zapasów materiałów i (w końcu to DIY) nie zamawiałem skrzynek u stolarza tylko skorzystałem z zaprzyjaźnionego warsztatu. Wprawdzie zaofiarowana pomoc trzeba było opić :))), a to już jest trudno wymierne ;). W każdym razie warto było, bo kolumny mogą śmiało konkurować ze skrzynkami od 15 tys. wzwyż (sprawdzane odsłuchami).

Pzdr.

[wmarcinw]

> argus

To narazie nie stać mnie na coś podobnego. Szkoda że nie mogę nawet posłuchać ich przez parę minut :-((. Ja dopiero zaczynam ze stereo. Wcześniej lubiałem głośno, dużo basu, ostre wysokie i dzwięki które na siłę wdzierają się do ucha , ale teraz przeszkadza mi takie granie i szukam głośników które będą grać przejrzyście, czysto tak abym mógł się rozkoszować muzyką .

[krzych]

-> mlody2 , argus

Powtórzę, że nie chciałem niczego krytykować - po prostu na niezbyt wyraźnich zdjęciach "coś" wisiało na drutach na kolumnami i chciałem się dowiedzieć, co to jest ;-)

Oczywiście, zgadzam się też, że zwrotnice poza skrzynką są bezkompromisowym i z róznych względów uzasadnionym rozwiązaniem i - skoro konstruktor chce - to może je zastosować ;-D A kolumny argusa są naprawdę fajne...
