monitory 2-way na scx i pj by marjano82

[marjano82]

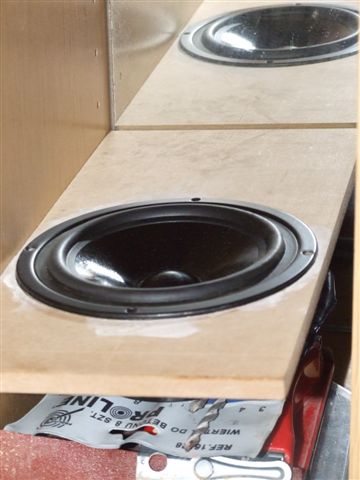

Przedstawiam początki budowy moich pierwszych kolumn na głośnikach ze stajni stx a mianowicie GDN-14-100-8-SCX i GDWK-10-200-8-PJ. Jako że mam tendencje do utrudniania sobie życia i udziwniania tego, co robię zdecydowałem się na budowę obudów z zaokrąglonymi bokami i skajem jako wykończeniem frontów. Dopiero w trakcie budowy zdałem sobie sprawę tak naprawdę na co się porwałem i że wykonanie tych paczek do najłatwiejszych należeć nie będzie:) Ale do rzeczy. Góra, dół oraz przód i tył wykonane zostały z 19mm płyty wiórowej- typowej meblówki. Boki to dwie warstwy 5mm pilśniówki mocowanej na malutkie wkręty, gwoździki i oczywiście klej Patex do drewna, tak samo jak i reszta konstrukcji. Nie posiadam piły z prowadnicą, dlatego odpowiednie wycięcie poszczególnych elementów zabierało sporo czasu. Po zmontowaniu całości wymyśliłem sobie ten front w wykończeniu skajem, stąd na przedzie i z tyłu pojawiły się elementy z mdf, które nie są jeszcze do końca oszlifowane i dopasowane w 100% do formy całej kolumny. Aktualnie robię frezy we frontach i dokładnie dopasowuję całość do siebie- dużo szlifowania i szpachlowania przede mną jeszcze. Tak samo frez nie do końca wyszedł tak, jak powinien- będzie nieco szpachlowany by przestrzeń pomiędzy koszem a krawędzią frontu nie przekroczył 1mm. Jeśli nie uda się ta sztuka frezy zrobię od początku na nowych kawałkach mdf- mam sporo formatek więc można eksperymentować i uczyć się. Poniżej zdjęcia aktualnego stadium budowy- jako tło służy nieśmiertelny Ursus c-360. Fotki są dośc szczegółowe i pokazują wszelkie niedociągnięcia i uszczerbki- uspokajam od razu- kolumny będą jeszcze porządnie szpachlowane i szlifowane. Planowane wykończenie forniru dębowego bejcą teak i polakierowanie półmatowym lakierem do parkietu. Front jak wspomniałem czarny lub kremowy skaj.



Wymiary – wysokość 30cm/ szerokość frontu 19cm,/ szerokość tyłu 12cm, głębokość 26cm, po dodaniu elementów elementów mdf robi się nam 284mm.



O kosztach na razie nie piszę ale bez zwrotnic już ok. 250zł poszło…

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krak_oN]

;)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krak_oN]

Proszę moderatora o usunięcie mojego powyższego posta z linkiem i tego też .

[marjano82]

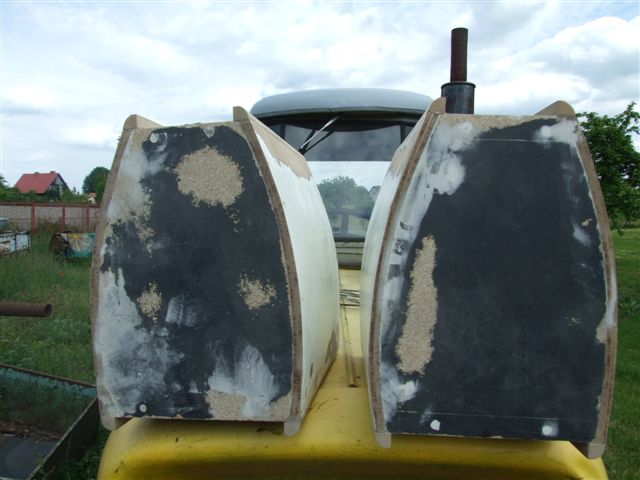

Czemu miał słuzyć Twój wpis? Bo jakoś nie rozumiem. Dla fazy połozyłem kolumny na traktor żeby było oryginalnie a Ty mi z jakimś chlewem disco polo temat zaśmiecasz.

[Servantess]

Kurde troche sie czuje jakbym czytał wpis na innym forum...:) , ale do rzeczy;czy te boki o grubości w sumie 10mm to troche nie za mało?Rozumiem ze to Twoje pierwsze kolumny?

[marjano82]

Tak, to moje I kolumny, na innym forum sprostowałem już fakt, że boki maja 14mm bo płyta była 7mm a nie 5mm jak napisałem - moja pomyłka. Pewnie czytasz na innym forum- dałem taki sam na diyaudio.pl bo czytam oba fora. A jak na boki pójdzie jakieś wytłumienie- maty bitumiczne powinno być dobrze. w najgorszym razie można jeszcze jedną warstwę z 5mm hdf dać. Będą zwrotnice to zobaczę czy obudowa nie wywołuje niepożądanych świstów itp.

[marjano82]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marjano82]

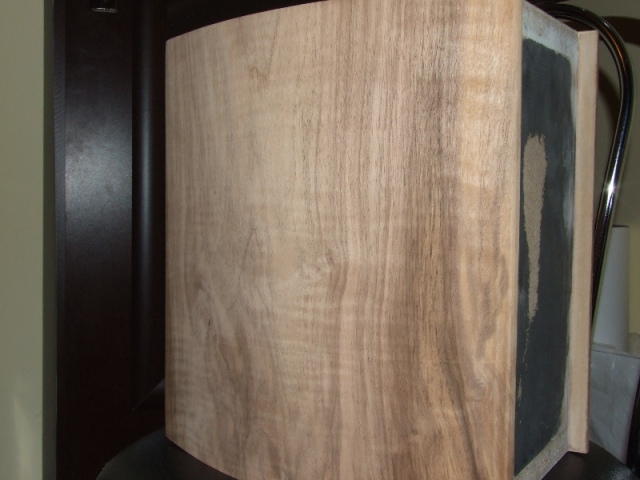

Po długiej przerwie projekt wszedł w fazę reaktywacji- kolumny dostały nowy fornir, fronty są już prawie gotowe- ale fotek brak narazie, przedstawiam poniżej efekty fornirowania jednej kolumny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marjano82]

Dziś daję mała próbkę tego, co powstało do tej pory. Jeden front obity czarnym skajem, narazie nie wchodzi między listewki ze względu na brak wyciętej w obudowie dziury na PJ. Do oklejenia pozostają jeszcze oba tylne elementy, w których będą umieszczone BR i terminale. Myślałem, by dać jasne fronty i tyły w kolumnach, zostało mi trochę kremowego skaju. Dla porównania daję przymiarkę z frontem w jasnym kolorze. Chętnie wysłucham sugestii, który z kolorów skaju bardziej pasuje do forniru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drzejk0b]

Gdzie zakupiłeś taki ładny fornir? Nie było problemu z jego klejeniem i szlifowaniem?



Co do skaju na froncie to wg mnie bardziej pasuje czarny.

[marjano82]

Fornir orzech amerykański zakupiony osobiście w składzie Fornir-Kalita w Barlinku, cena 16zł za metr2, liść szeroki na 40cm. Kładł się wprost bajecznie, dobrze się naginał,na końcach zawinął się bez najmniejszego problemu, o pękaniu łuszczeniu się tudzież innych dziwnych akcjach podczas obróbki też nie było mowy, choć to moje pierwsze spotkanie z fornirem. Klejenie na Moment to cholernie prosta sprawa i bardzo ułatwia fornirowanie, szczególnie to było widać na tych zaokrągleniach na końcu. Dla pewności krawędzie były podklejone taśmą malarską- strzeżonego Pan Bóg strzeże:) Fornir był tylko z grubsza nieco przeszlifowany papierem 100 i to już dość zużytym:)

[malutkiz]

kolego czy możesz napisać trochę więcej o samych paczkach? jaką maja objętość i jak zostanie zestrojona obudowa? jakiś schemat zwrotki mógłbyś wstawić? jak na razie to świetną robotę odstawiłeś, bardzo ładne monitorki wyszły.

[marjano82]

monitory 8l objętość wewnątrz, strojenia z WinIsd jakie wyszło nie pamiętam, muszę poszukać kartki na której to zapisywałem bo po awarii kompa plik umknął mi z symulacją. Zwrotka to projekt Pawła S z diyaudio.pl, tam jest wiele razy powielany, wystarczy poszukać, dla zainteresowanych mogę podrzucić plik na maila ze wszystkim. Zwrorka jeszcze nie zmontowana- czasu brak:)

[marjano82]

W załączeniu fotka zwrotki autorstwa Pawła S i schemat zwrotki. Z tego co pamiętam strojenie założyłem sobie na 42Hz. Kolumienki zagrają jako tyły w kinie domowym lub sporadycznie pod moja stara yamaha przy kompie dlatego jak najnizsze zejście nie jest tu priorytetem. Na pewno symulacja z WinIsd będzie skorygowana o to, co moje ucho usłyszy:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marjano82]

I wspomniana zwrotka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

A kto Ci powiedzial ze to Pawel zaprojektowal ta zwrotke?

[ejdzent]

Ja to zrozumiałem tak, że Paweł mu ją złożył, czyli autor-wykonawca.

[kuzyn55]

Czy te wykresy, które zamieściłeś to rzeczywiste pomiary, czy symulacja? Zwracam Tobie uwagę, że ich autor założył objętość paczek na 15, a nie tak jak Ty na 8 litrów. Ponad to z wykresu impedancji wychodzi strojenie gdzieś między 50 a 60 Hz.

[marjano82]

Nikt- moja pomyłka- zwrotka autorstwa Irka. Paweł robił te monitory w wymiarach 17x37x24cm, co po odjęciu 18mm płyty meblowej da nam ok 9l wewnętrznej objętości. Strojenie podałem zupełnie z głowy, symulację na nowo zrobię na pewno, pomiarów raczej nie planuję. Plik ze schematem zwrotki oraz symulacją przesłał mi także wspomniany Paweł.

[marjano82]

Zwrotnicy nikt mi nie robił, sam ją wykonam. Ta wartość 42Hz kołatała mi się po głowie w związku z innym projektem, te monitory będą strojone wyżej.

[KrzysiekA]

Ale na tą górkę przy 10kHz na wysoko-tonowym to wypadało by założyć jakąś pułapkę.

[witek_z]

Kolumna fajna, fornir też ładnie zrobiony, tylko czy nie myślałeś może żeby śruby pomalować?

Zrobiłeś błąd jeśli chodzi o zwrotkę a konkretnie o sekcję wysokotonową, rezystor powinien się znaleść przed kondesatorem a nie za nim, gdy już tak zrobisz znieni się wartość kondesatora na większy.

[marjano82]

Wkręty już dawno wymienione na czarne:) co do zwrotki to rozmawiaj z chłopakami z diyaudio.pl a konkretnie z Irkiem, bo to jego autorski projekt jest ta zwrotka. Mam wrażenie że chłop się na rzeczy zna niewąsko a fotografia nie przedstawia mojej zwrotki tylko przykładową zwrotnicę pod te głośniki, jaką wykonuje Paweł S- i to jego zdjęcie jest. Wykres przedstawia charakterystykę tego zestawu przy 15 litrach objętości, to nie moje pomiary tylko Irka:) Jeśli on uznał, że pułapek nie trzeba to ja mu wierzę, że tak ma być i już:)

[jozefkania]

1,2 mH to mało, jak na 8ohmowy woofer. Te wykresy raczej mijają się z rzeczywistością. Przy takiej cewce jest prawie żadna kompensacja baffle-stepu, a tutaj wygląda jak pełna. Pełna to była, ale z cewką około dwa razy większą.



To jest mierzone, symulowane ?
