Witam

Konstrukcja która chcę przedstawić powstała z powodu przeniesienia mojego zestawu stereo do wiekszego pomieszczenia , w którym moje kolumny (2Way) oparte na głosnika Norweskiego Seas-a zaczeły miec problem z basem .Krótko mówiąć-potrzebowałem teraz solidnego "dopalenia" w niskich rejesterach.Jednak nie miał to byc subwoofer.

Jak zwykle w takich sprawach pomocna dłoń wysiągnął nie kto inny jak "Misiomor"-jego wiedza i znajomość tematu była podstawą do stworzenia nowej konstrukcji.

Postawiliśmy pewne załozenia:

-Głosniki-po paru mailach wybór padł na 27TDFC / CA18RNX / CA22RNX -czyli tandem z mojego 2way plus 22cm jednostka niskotonowa.

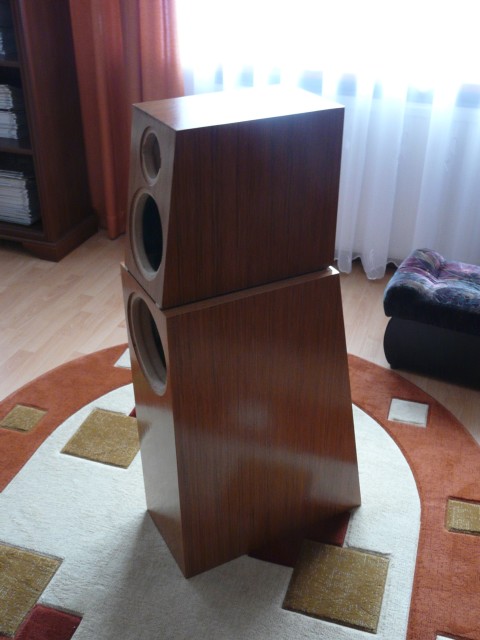

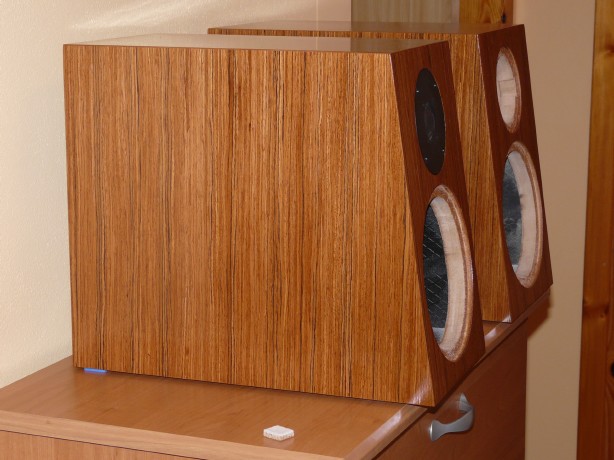

-Obudowa modułowa-monitorek na module niskotonowym.

-Z racji małej objetości monitorka- z pomocą przyszła Membrana Bierna Scan-speaka (węglowa) 18W0.

-Moduł niskotonowy to juz kasyczny bass-reflex,jak potwierdzaja wstępne odsłuchy-doskonale zestrojony.

Stosujac sie do powyzszych kryteriów chcielismy stworzyć konstrukcje bezkompromisowa(oczywiście adekwatna do zastosowanych przetworników).Założenia zostały spełnione praktycznie w 100%.Prace nad projektem zajeły ok 3 miesiecy(nie liczac mojej nieobecność w kraju-6 tyg.)

Tyle na początek.

Szczególne podziekowania dla misiomora i Marko3T oraz wielu innych którzy przyczynili sie do powstania tego jakże wspaniałego dla mnie zestawu...."mojego małego Hi-Endu".

Ps.-niebawem postaram sie napisać wiecej o samym brzmieniu tego zestawu-jednak juz teraz wiem ze zostanie on u mnie na bardzo długo.

Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-13499-100001246 1246399658_thumb.jpg

post-13499-100001247 1246399658_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

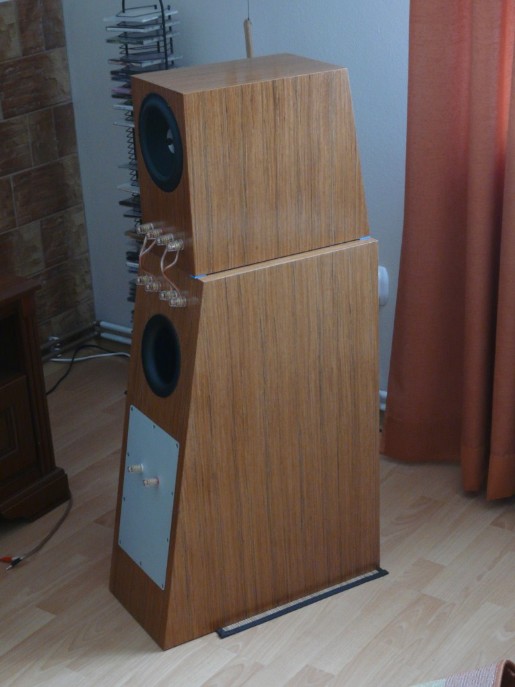

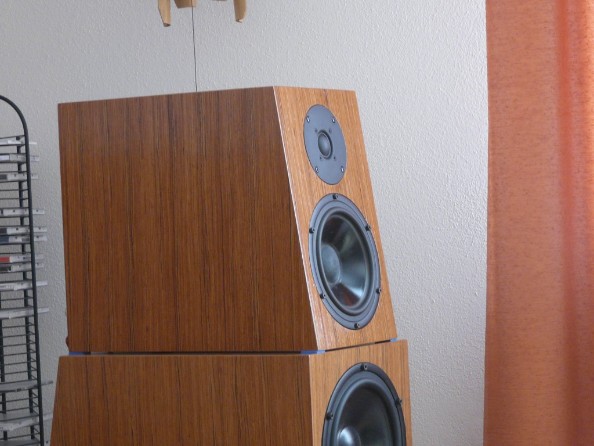

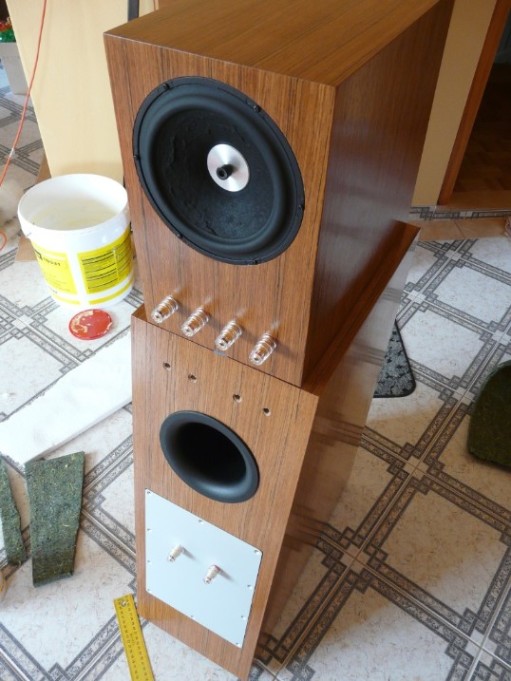

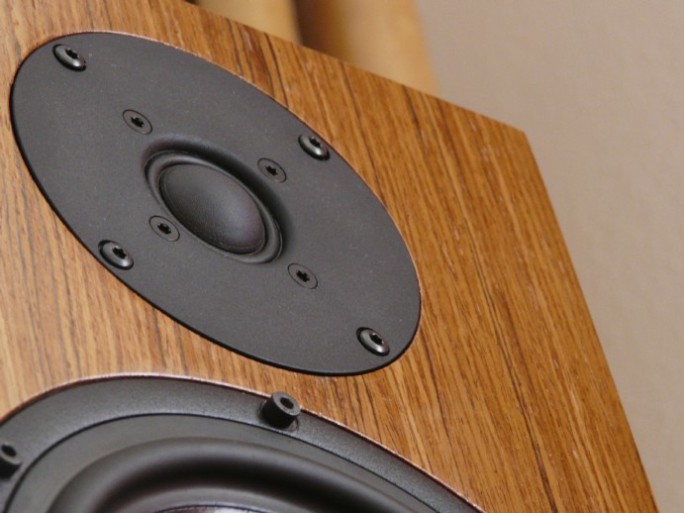

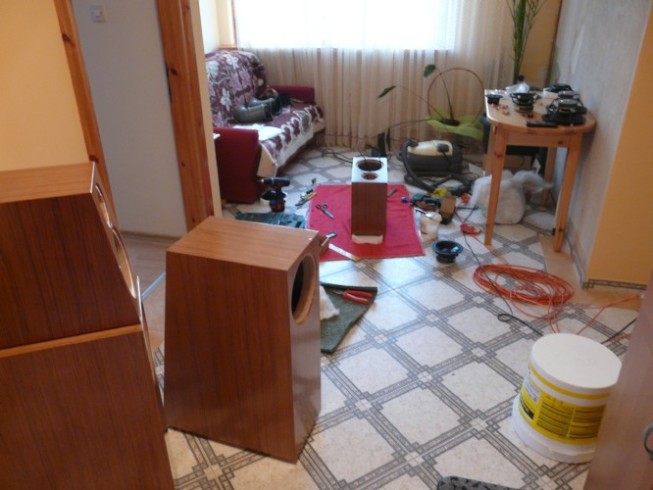

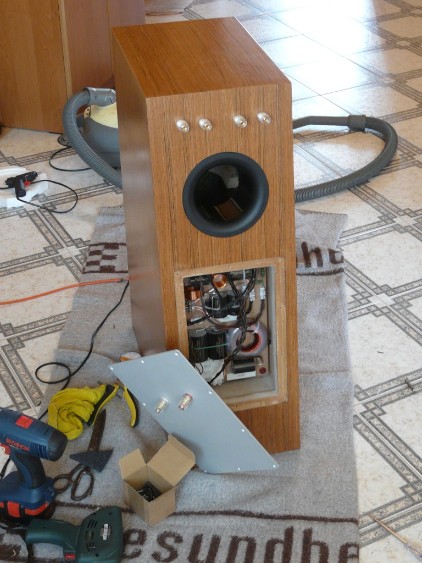

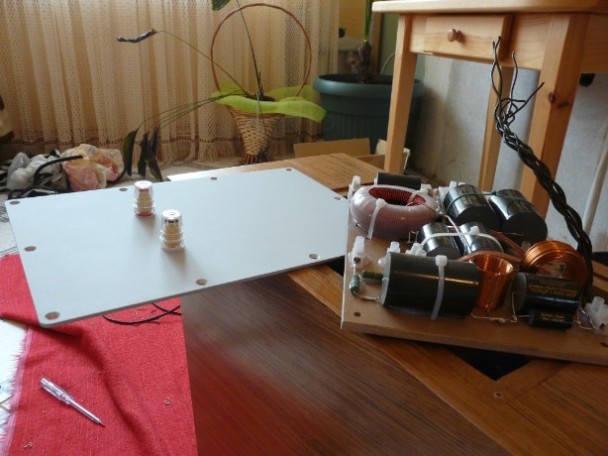

Jeszcze pare fotek.
