Dłubiemy w Behringer'ach serii 2496

[artPaw]

dzień dobry

Czyli potwiedza się to, że są dwie wersje. W moim egzemplarzu R17;D9 jest 2cm od C13

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

off top:



Artur juz wrociles z urlopu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

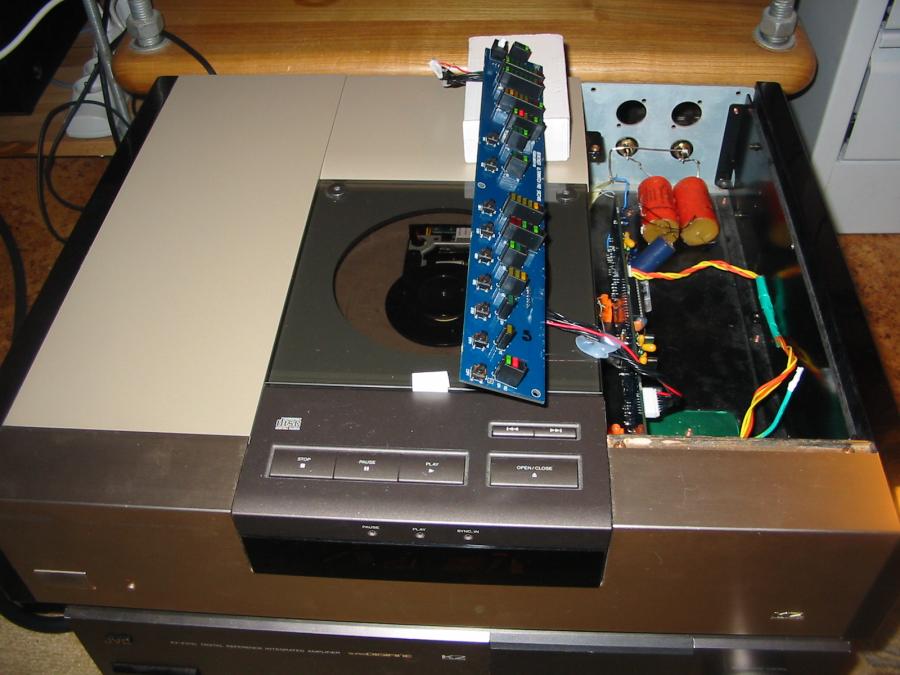

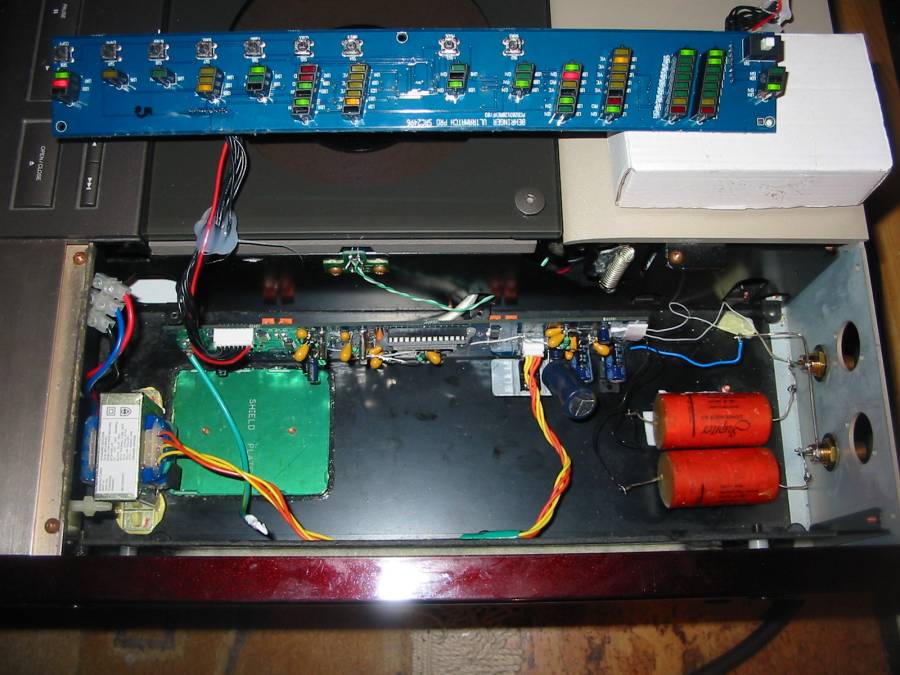

Żeby nie było że nic się nie dzieje:):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Ło Boże, a co będzie za top loader cuzamen

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Update cuzamen: zasilanie na PCB skończone - 6 stabów LT1117 przypiętych do obu generatorów, dwa do CS, dwa do AKM, w układzie: prostownik-100uH-10uFtantal-stab-10uFtantal-odbiornik. Jest cacy, czego nie dało się stwierdzić z pomarańczowymi ścierwami Jupiter - muliły okrutnie, zamienione na pakiety z ERO 2xMKT0.68+1xMKP0.15+1xMKP0.047. Jest nawet więcej niż cacy: mogę śmiało powiedzieć, że takiego dźwięku jeszcze nie miałem :). Teraz czas na stopień wyjściowy - testowana będzie lampka i być może trafka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

czy do zabawy z zasilaniem dobre beda plytki stabilizatora z zamowienia forumowego bodo_z??



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jesli tak to ktore: mini czy te normalne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

IMHO: taki czy inny stab na osobnej płytce moze być dobry jako prestab, kluczowe jest umieszczenie lokalnych stabów wraz z odsprzęgnięciem jak najbliżej odbiornków, których jest dokładnie 6. Pozostałe kości cyfrówki można zostawić na jednym instniejącym stabie VD. Jeśli się tego tak nie zrobi, mozna wachlować kondziami w nieskończoność. Szkoda prądu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Andy777



Jakich tantali użyłeś /firma,symbol/ ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

>Andy777, 28 Lip 2009, 12:11



a jakich stabow najlepiej uzyc - te Twoje LT1117 sa w tme ale strasznie drogie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

marekzawa, 28 Lip 2009, 12:14



>Andy777

>

>Jakich tantali użyłeś /firma,symbol/ ?



Takie jak na fotce, kupione w HFO, chyba ERO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Chris01, 28 Lip 2009, 12:55



>>Andy777, 28 Lip 2009, 12:11

>

>a jakich stabow najlepiej uzyc - te Twoje LT1117 sa w tme ale strasznie drogie...



Nie twierdzę że tanie i że najlepsze (LT robi naprawdę niskoszumne i szybkie), ale za to są dostępne dwa dni po zamówieniu. Postęp kosztuje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

> Andy777



Andy przepraszam, ze mecze - ale mozesz wstawic zdjecie zblienia takiego jednego zestawu stabów/kondkow na plytce behringera? Rozumiem, ze usunales staby fabryczne - a skad bierzez wyprostowany prad na te lokalne staby... Napisz cos dokladniej jak to zrobiles.



Bardzo prosze.



K.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Chris01,



zbliżenie się nie uda, nie mam makro. Mogę opowiedzieć: z prostwnika na pcb (ca. 13-15V) idzie na dławik 100uH (nie jestem pewien czy nie za duży), po czym na trójkę tantal/stab/tantal przyklejoną do chipa. Staby 1117 mają plus wyjścia na radiatorze, co można wykorzystać przy klejeniu. Klei się bezpośrednio do nóg chipa, w kolejności tantal wyjściowy, stab, tantal wejściowy, wyjście dławika. Wszystkie drugie końce dławików zbiera się do kupy i łączy z prostownikiem.

Po zasileniu w ten sposób CSa, AKMa i generatorów, pozostała cyfrówka jest zasilana z istniejącego staba fabrycznego. Fabryczny stab analogowy należy wylutować, wszak AKMa już zasililiśmy. Z jego wejścia wygodnie jest pobrać wyprostowane napięcie.

Oczywiście, przed przystapieniem do klejenia należy zadbać o to, żeby wspomniane 6 pktów zasilania odciąć od "starego" zasilania - poprzez wyjęcie dławików lub rozwiercenie przelotek z zasilaniem z szyny głównej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

No kuźwa - wreszcie i ja coś usłyszałem !

Dotychczas lampucera szła z moim Quad67 prawie łeb w łeb a tyle większej dynamiki ile dawała warte było ze 20zł w porywach zaś AKM był tylko bardziej bajerancki.

Teraz, no no - daje

Jeśli uda się Wam zobaczyć coś na tym zdjęciu poproszę o uwagi - ale cienki i ślepy szaleć tu nie będzie.

(moja jest taka, że jeśli wymieniać C79 to i C49 - słusznie?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

A co zrobiłeś dotychczas?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

we na wprost masa przez C9, wyjście z 11ohm z plusów i parę kondków (c8, c19 47 tantal, c20 59 88 sanyo, 12V przecięte, prawa kostka wypięta i wsio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

czyli pasywne wyjście? jesteś pewien, że to są 11 Ohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

bo jesli 11 kilo, to raczej wyszedłbym z drugiej strony - jeśli nie chcesz tego quada wylutowywać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

11k jest wylutowany - jesteśmy po dobrej stronie Mocy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

to wporzo.

Czym to obciążasz i jakie kondzie w sygnale - to jest krytyczne, 20% pojemności za dużo niż trzeba dla dołu potrafi nieźle zamulić, podobnie jak niewłaściwie dobrany tym capa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Z transportu przez cyfrę wychodzi bujane 0-20mV względem masy, kondziów zero

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

tylko czemu z gołego 4393 wychodzi mi tylko 750-770mV - coś już zdymałem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

hmmm, dziwne... z odpiętym interconnectem? jeśli gada, to nie zdymałeś, a i masz w rezerwie drugą parę wyjść :) jakie masz na nich napięcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

wszystkie 4 wyjścia dają takie samo napięcie wydaje takie samo napięcie (kable we/wy wypięte)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Jest - 2.5V jest na wy daca po zapięciu kabli i włączeniu transportu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

wyjscia z daca sa na poziomie 2.5V czyli wszystko OK. sygnal audio jest roznica na symetrycznych wyjsciach. innymi slowy zeby bylo dobrze to musisz dac kondzia w torze (zeby nie bylo stalego na wejsciu wzmaka) lub podpiac desymetryzator lub bezposrednio wzmak z wejsciem symetrycznym

bezposrednie podlaczenie wzmaka do daca powoduje spadek stalego to 750mV ze wzgledu na mala wydajnosc pradowa wyjsc daca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Dłubania i słuchania cd.

Przesiadłem się na moment na desymetryzator na opampie (5532). Nie dałem się zmylić :) lepszym basem i dynamiką, średnica i muzykalność poszły się pier..... przechadzać. Powrót to pasywki SE. I tu zaskok: pojemność kondzia blokującego jest KLUCZOWA. W moim systemie wysracza 0.2uF na obciążenie 50k, zmierzona granica -6dB to 10Hz. Odchudzenie tego kondzia do niezbędnego minimum odsłania nowe dźwięki dotychczas zamaskowane/zmulone, nie jestem pewien czy są one prawdziwe. Cóż, trzeba wreszcie zainstalować zegarek na 24.5M...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Nie jestem egzaltowaną panienką ale pierwszy raz napiszę:

JESTEM W SZOKU!

Zastosowane tylko proste zmiany opisane prze ŁF i desymetryzacja trafkiem vintage Fonia (32ohm zmierzone, podobno właściwe 3.3K); działa z każdym wzmakiem. Na Sowterach 3575, i z lampą i z tranem była porażka. A z lampucerką działają ok! (?)

Andy777 - próbowałem i z kondkiem - każdy, w porównaniu z tymi trafkami, znacznie przymula - wreszcie muzyka żyje!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

mamel



"Na Sowterach 3575, i z lampą i z

>tranem była porażka. A z lampucerką działają ok! (?)"



Możesz jakoś wyprostować ?

Jaka lampucerka ?
