Wpływ ustawienia brami na przebieg fazy

[Gość cadam]

Jak należy ustawić bramkę w oknie Impulse response żeby przebieg fazy był rzeczywisty.

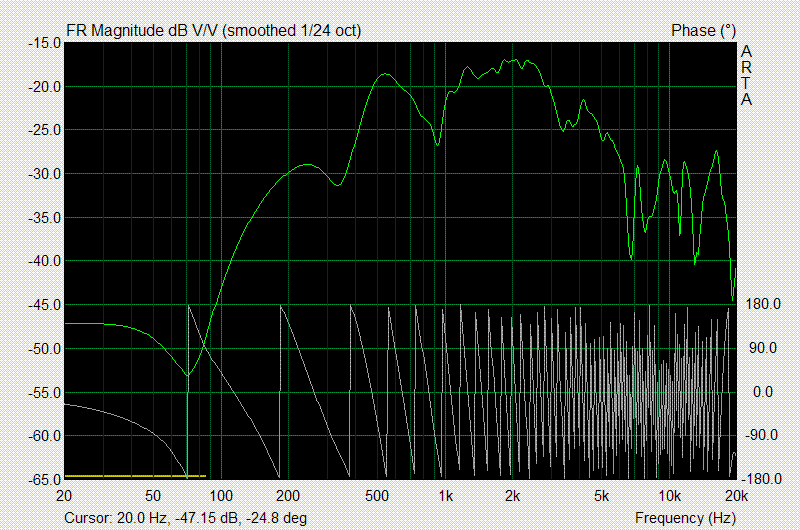

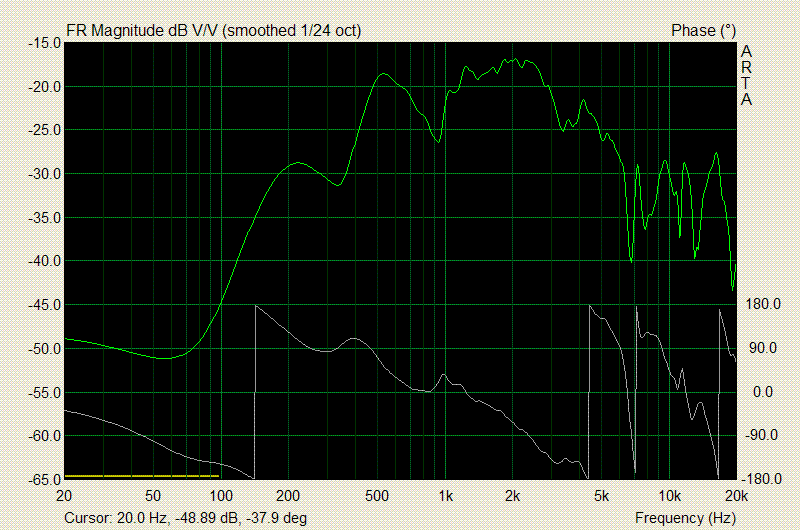

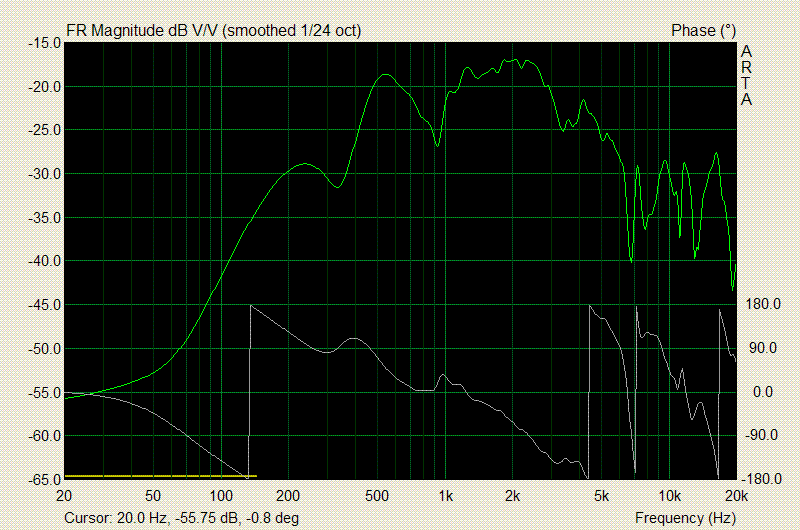

Rysunki przedstawiają charakterystykę częstotliwościową i przebieg fazy akustycznej w zależności od ustawienia bramki.

[Arku]

Chodzi o SW ? Czytałeś manuał do SW na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

Tam Michal.L zamieszczał opis ustawienia bramek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość cadam]

Obrazki pochodzą z programu ARTA i nie wiem czy to co dotyczy SW będzie miało w tym programie zastosowanie.

[Arku]

Ja natomiast nic nie wiem o ARTA. jesli mozesz przytoczyc skad go pobrac i wyjasnic manual do niego ?

[Gość cadam]

To świetny prosty w obsłudze program który nawet w wersji demo jest pełnowartościowy.



Tu go pobierzesz

http://www.fesb.hr/~mateljan/arta/download.htm

[Gość cadam]

Na forum już było trochę o nim http://www.audiostereo.pl/forum_wpisy.html?temat=30055

[Arku]

sciognolem. pomiar mozna robić zwykłym mikrofonem? najlepiej takim od SKYPE ;-) Zartuję oczywiscie, mam jakąś pastylkę o czułości 59 db. W SW trzeba wgrac jakiś plik kalibracyjny niwelujący bład mikrofonu.

Możesz opisac jak wykonywałes pomiar? Po kolei od ustawienia mikrofonu podłaczenia do ustawienia opcji systemu?

I najważniejsze. Jaki plik z tego wychodzi. Do czego mozna go importować?

[Gość cadam]

Arku, 1 Sie 2009, 10:50



>sciognolem. pomiar mozna robić zwykłym mikrofonem? najlepiej takim od SKYPE ;-)



zajrzyj tu

http://www.audiostereo.pl/forum_wpisy.html?temat=52913

[Gość cadam]

Moja karta dźwiękowa to Audigy 1 i mam pod nią podłączony mikrofon Panasonica bezpośrednio pod wejście mikrofonowe. Można załadować plik kalibracyjny ale ja nie używam.



>Możesz opisac jak wykonywałes pomiar? Po kolei od ustawienia mikrofonu podłaczenia do ustawienia

>opcji systemu?



Żeby dokonać pomiaru należy nacisnąć czerwony trójkąt lub RECORD -> IMPULSE RESPONSE i wybrać metodę pomiaru. Jeśli masz podłączony mikrofon do wejścia mikrofonowego i w systemowym mikserze zaznaczyłeś jako źródło mikrofon to odznacz opcję "Use second chnnel as reference". RECORD i pomiar wykonany.



W głównym oknie pokaże się puls pomiarowy, który trzeba ograniczyć stawiając markery lewym i prawym przyciskiem myszy. Chyba żółty marker powinien być z lewej a czerwony z prawej strony.



Kliknij na Smoothed FR i masz wyświetloną charakterystykę





>I najważniejsze. Jaki plik z tego wychodzi. Do czego mozna go importować?



Z okna Smoothed frequency response możesz wyeksportować plik tekstowy z częstotliwością amplitudą i fazą jak ją zaznaczysz. Ten pik możesz importować do SW, LspCAD i innych programów przy ewentualnej zmianie rozszerzenia.

[Arku]

Czy w tym jest równiez pomiar impedancji ?

[Gość cadam]

Do tego służy program Limp który jest w pakiecie

[Gość cadam]

Jak ustawić markery żeby pomiar fazy był prawidłowy?

[tomq88]

No włąsnie jak? Dowiedzial się ktoś? Mimo wszystko przydałby się taki pomiar oprocz samego pomiaru charki glosnikow.

[tdrozd]

Mi jakos pomiar fazy nigdy prawidlowo nie wychodzil.Jesli chodzilo o sprawdzenie czy glosniki sie sklejaja to robilem pomiary w roznych pkt pracy ukladu i odwracalem faze glosnika.

Przewaznie odrazu bylo widac czy glosniki sie zgrywaja czy nie.W domych warunkach czas bramki jaki mi sie udawalo ustawic to 5-7 ms .Tak mala bramka za bardzo nie pozwala na dobry pomiar ponizej 1khz .

[Gość Cadam]

Doszedłem do takiej metody:



Umieszczam kolumnę i mikrofon na statywach. Podłączam jeden głośnik i robię pomiar. Potem z nenu Overlay -> Set as overlay. Nie przestawiając kolumny i mikrofonu przełączam na drugi głośnik i ponawiam pomiar. Teraz w głównym oknie mam dwa impulsy pomiarowe w różnych kolorach, mogę ustawić kursor przed wcześniejszym impulsem i marker przed pierwszym odbiciem. Następnie Overlay -> Delete overlay. W ogóle nie ruszając ustawionej bramki i nie zmieniając położenia kolumny i mikrofonu robię pomiary pojedynczych głośników w kolumnie.

[tomq88]

Umieszczam kolumnę i mikrofon na statywach. Podłączam jeden głośnik i robię pomiar. Potem z nenu Overlay -> Set as overlay. Nie przestawiając kolumny i mikrofonu przełączam na drugi głośnik i ponawiam pomiar. Teraz w głównym oknie mam dwa impulsy pomiarowe w różnych kolorach, mogę ustawić kursor przed wcześniejszym impulsem i marker przed pierwszym odbiciem. Następnie Overlay -> Delete overlay. W ogóle nie ruszając ustawionej bramki i nie zmieniając położenia kolumny i mikrofonu robię pomiary pojedynczych głośników w kolumnie.



Spróbuje. Z opisy wynika, że to coś jak opcja "time zero locked - time alignement" w Holimpulse.









Mi jakos pomiar fazy nigdy prawidlowo nie wychodzil.Jesli chodzilo o sprawdzenie czy glosniki sie sklejaja to robilem pomiary w roznych pkt pracy ukladu i odwracalem faze glosnika.

Przewaznie odrazu bylo widac czy glosniki sie zgrywaja czy nie.W domych warunkach czas bramki jaki mi sie udawalo ustawic to 5-7 ms .Tak mala bramka za bardzo nie pozwala na dobry pomiar ponizej 1khz .

Czyli patrzyles na reverse null. Ale ich wielkośc jest chyba bardzo zalezna od gatingu, wygladzania, etc. A co miales na mysli piszac "w roznych punktach pracy ukladu"?
