zakładanie wtyku w nowym IC - problem

[Rootlin]

Witam,



Właśnie przyszedł nowy kabelek firmy Monitor Cable.

Jest problem. Nie wiem jak dolutować wtyki do wtyczki.



Więc jest tak...



0 guma na zewnątrz przezroczysta

1 ekran z bardzo grubej miedzi i w nim taka mała chyba cynkowana żyłka lecąca z boku,

nie wiem czy to ozdoba czy to do czegoś jest.

2 izolator biały

3 bardzo gruby pleciony z wielu małych drucików przewód w środku izolatora



Interconnect jest kierunkowy.



Prosze o radę!

R.

Co mam gdzie przylutować.

We wtyczce mam -

1 bolec w sroku

2 strefe zewnetrzną



Staram sie przedstawić to maksymalnie łopatologicznie, żeby uzyskac dokladna odpowiedz.

[zoller]

Co to za kabel, chodzi mi o model

[Rootlin]

nie wiem właśnie - moge zamieścić foto - jest na nim napis niebieskimi literami

"MONITOR(napis-logo monitor cable) ofc audio cable germany >>>(3 niebieskie trójkąciki strzałeczki)"



nie mogłem znaleźć modelu, sprzedawca tez nie znał, ale mowil że to wysoki model,

z resztą precyzja wykonania na to wskazuje - kable naprawde wygląda jakby był bardzo precyzyjnie zrobiny



nie mogłem nigdzie go znaleźć w internecie

oplot jest miedziany w przezroczystej gumie, bardzo gesty, kabel jest dość sztywny

[zoller]

Kabel jest kierunkowy, należy postąpić tak samo jak z standardowym kablem czyli sygnał (środek) przylutować do środka we wtyczce i analogicznie postąpić z ekranem. Natomiast z tym dodatkiem jak napisałeś ocynkowanym przylutować go do masy (ekranu) na wejściu. Czy tak jest wystarczająco zrozumiałe?

[Rootlin]

Dzieki zoller! :)



Czy dobrze zrozumiałem:



Wejscie >>> (OUTPUT źródła)

ekran przylutowany do zewnętrznej strony wtyczki

miedziany rdzen przylutowany do środka



Wyjscie >>> (INPUT wzmacniacza)

... tosamo?

Ok, wiem że rdzeń w środek, a co tu z ekranem?

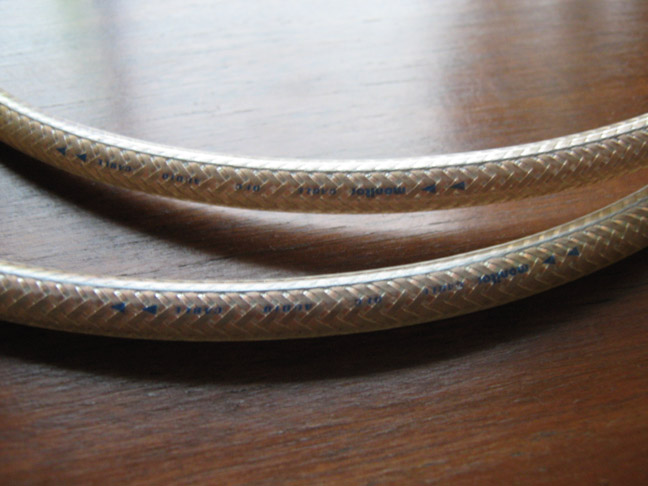

Pozdrawiam i przesyłam fotki, może ktoś model rozpozna,

R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[liberas]

Może trochę pomoże:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rootlin]

To jak to ma byc? ->>> ekran od strony wzmacniacza przylutowany do zewnetrzej strony wtyczki, a srodek kabla do rdzenia wtyczki,



a od strony zrodla tylko rdzien kabla do rdzenia wtyczki, ekran nie przyczepiony do wtyczki



dobrze rozumiem?

[Rootlin]

liberas - dzięki za link - bylem w tamtym temacie, ale jakos nie rozumiem dalej... :) ciezko ze mna, to juz chyba starosc.. :)

[zoller]

ok jeszcze raz

CD >>>> wzmacniacz

wejście kabla >>>> wyjście kabla



lutowanie:

środek >>>> środek (kabel w białej izolacji) kołek na środku wtyczki RCA (chinch)



ekran + "dodatek" ten niby cynkowany >>>> tylko ekran - lutujesz do tego co ci zostało wolne we wtyczce czyli dookoła kołka.



Prościej nie potrafię tego opisać

[zoller]

aha ekran to ten oplot miedziany pod przeźroczystą izolacją

[Rootlin]

zoller! dzięki za pomoc i za cierpliwość/wyrozumiałość

już wszystko rozumiem, bardzo mi pomogłeś, dziekuje :)))

Przedstawie zdjęcie jak będzie gotowe i napisze jak brzmi.

Ciekaw jestem strasznie.
