Problem DAC?

[woldo4]

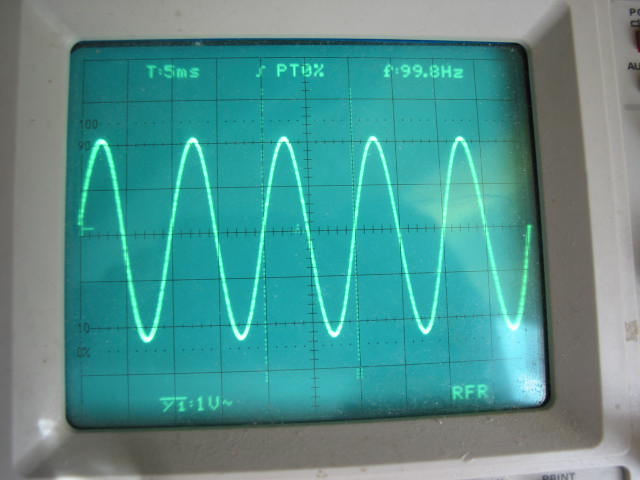

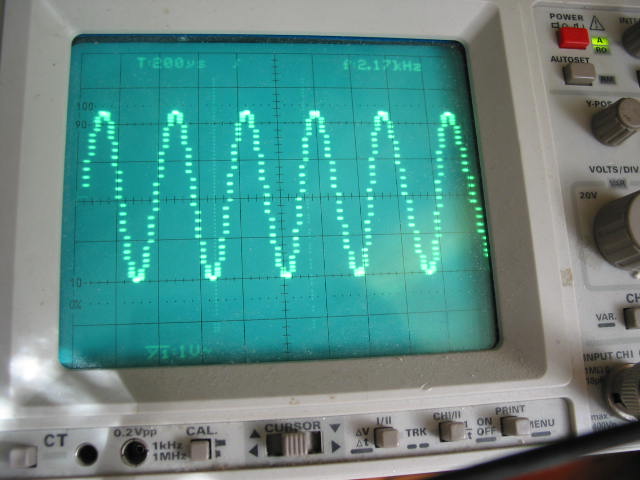

Złożyłe daca na TDA 1541A + I/V NA płytce Bodo-z i do tego dedykowany zasilacz,odpaliłem podłączyłem do wzmacniacza ,wszystko gra,coś mnie podkusiło i podłączyłem oscyloskop płyte testową i oto co zobaczyłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Raczej wszystko jest w normie. Tak wygląda sygnał wychodzący z DAC. Nie masz żadnego filtra lub innego wygładzania sygnału i dostaje się to wszystko na wyjściu. Przynajmniej naocznie zobaczyłeś po co stosuje cię filtrację analogową i cyfrową. Oversampling mógłby także zmniejszyć ten efekt. Ale cóż podobno tak jest bardziej analogowo. Prawda? ;)

[josef]

heh - Muzg dobrze napisał - jest dobrze czyli niedobrze ;)

np. masz max 44100 więc sygnał 8kHz to tylko 5.5 sampla - to musi wyglądać kanciasto

jak dla mnie układy bez oversamplingu i filtracji cygrowej to średniowiecze

[ChUmI]

faktycznie wyglada jak najbardziej prawidlowo ... z tym ze muzyki nie slucha sie oscyloskopem :))) tylko uszami :))) przynajmniej ja slucham uszami :)



I chociaz jestem zdecydowanym przeciwnikiem bezmyslnego upraszczania wszelkich stopni wyjsciowych DACow to jednak AYA DAC 2.0 Pedji na TDA1541A to jedno z absolutnie najlepszych zrodel jakie mialem u siebie :)

[ChUmI]

a zrob moze jeszcze taki pomiar - podlacz oscyloskop na wyjscie wzmacniaczy obciazonego glosnikiem albo jezeli mozesz to na zaciski samego glosnika za zwrotnica :) I zabacz jak naprawde wyglada sygnal ktory zostaje przetworzony na dzwiek :) Bo narazie zmierzyles cos, co nie do konca oddaje fale dzwiekowo docierajaca do Twoich uszu :)

[toptwenty]

Tu można obejrzeć coś, co ma układy ze średniowiecza



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

toptwenty ~ no faktycznie technicznie jest prawie ze sredniowiecza :))) szkoda tylko ze najnowsze osiagniecia techniki nie potrafia wcale lepiej zabrzmiec :)

[toptwenty]

>szkoda tylko ze najnowsze osiagniecia techniki nie potrafia wcale lepiej zabrzmiec :)



Czyli biorąc na logikę, te ze średniowiecza powinny brzmieć lepiej

[Muzg]

Wydaje mi się, że wszystkie brzmią tak samo dobrze jak się je dobrze zaaplikuje ;)

[woldo4]

Dzięki wszystkim za pomoc
