Aluminiowe elementy DIY - Nasze projekty


POLiFONIA

Recommended Posts

Witam Serdecznie!



Założyłem nowy wątek o elementach aluminiowych jak gałki, obudowy itd, lecz z nieco innym zamierzeniem niż dotychczas powstałe tematy.



Chciałbym aby tutaj padały propozycje od Was, co chcielibyście mieć u siebie. Mogą to być zdjęcia, odręczne rysunki, także w paincie, bez ograniczeń. Jeśli tylko uda się uzgodnić jakiś wzór który będzie pasował w miarę wszystkim, zrealizuję zamówienie.



W innym temacie pokazałem prototyp gałki, a raczej wzoru. Dziś gałeczki są gotowe i leżą u mnie przygotowane do wysyłki. Przypomnę, że gałki mają 49mm średnicy, 20mm wysokości. Wewnątrz jest otwór na typową ośkę 6mm, a z boku znajduje sie śruba dociskowa. W zestawie do gałeczek jest klucz imbusowy, więc nie trzeba się tym już martwić. Anodowane na kolor czarny, oraz naturalny, jak kto woli.

Chętnych zapraszam na PW, cena to 18,50zł /szt.

Wysyłka 6zł (7zł priorytet), niezależnie od ilości.



Do wykonania poszły już gałeczki o identycznym wzorze, lecz średnicy 24mm, do 10dni powinny być już u mnie. Będzie dostępna także taka gałeczka, lecz bez bocznych rowków. Cenę opublikuję po odbiorze towaru.

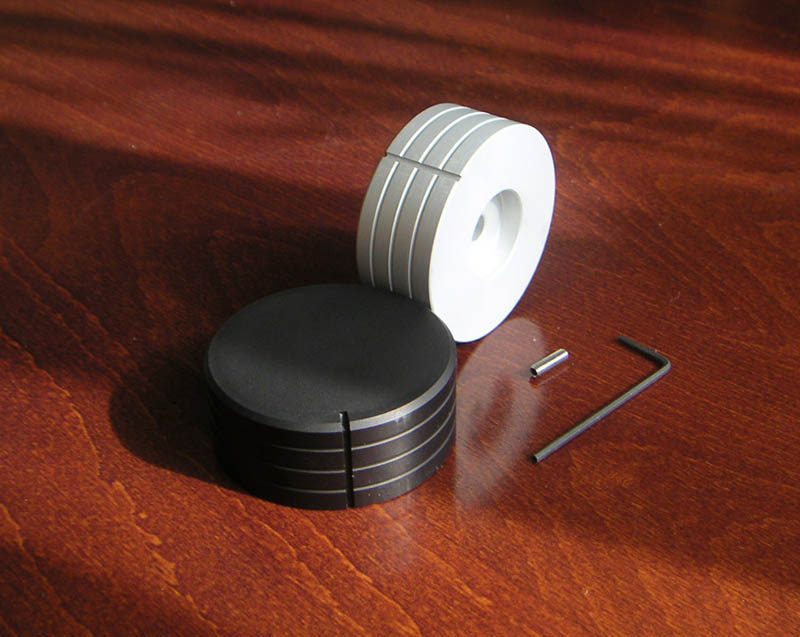

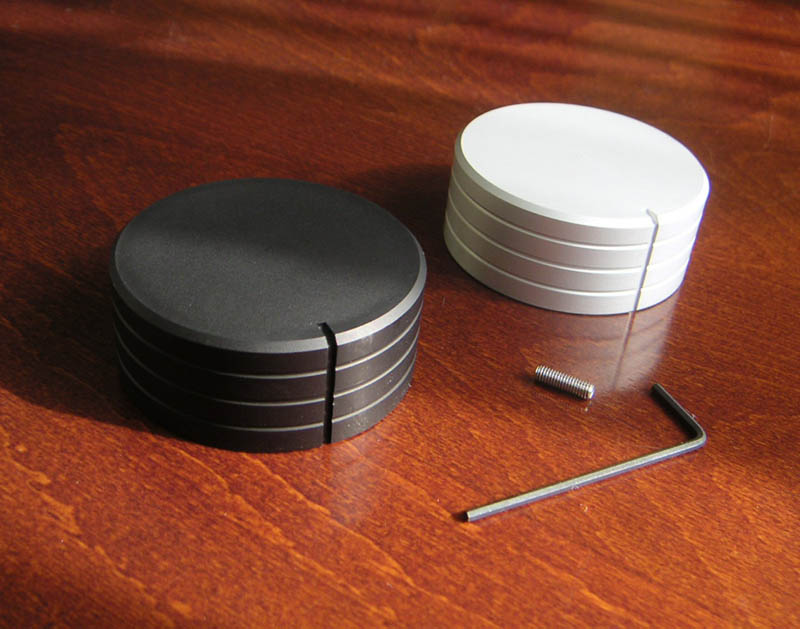

A oto obiecane zdjęcia gotowych gałek;

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-23674-100005078 1253711919_thumb.jpg

post-23674-100005079 1253711919_thumb.jpg

post-23674-100005080 1253711919_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Fajne gałeczki. Już się cieszę że będę takie miał. Marzą mi się jeszcze gałeczki na przełączniki podobne do tej na focie.



Ja bym chętnie "przygarnął" też jakieś standardowe frontpanele do DACów (na froncie tylko wyłącznik, diodka i jedna gałeczka) anodowane na kolor naturalny, szampański bądź tytanowy. Przykład na foto.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dziękuję za zainteresowanie i propozycje.



Wszystko jest oczywiście możliwe. Jedyne tymczasowe ograniczenie jest w firmie gdzie przeprowadzam anodowanie. Mam ograniczenie tylko do koloru naturalnego i czarnego. Ale jeśli tylko zmienię na inna sensowną firmę, postaram się o dodatkowe kolory. Być może też będzie możliwość zakupienia elementów lakierowanych na wybrany kolor, ale na razie są to plany.



Co do frontów to także miałem taki pomysł, ale bez szczegółów. Trzeba by się zastanowić nad wymiarami takich paneli, aby były w miarę uniwersalne. Jeśli chodzi o szerokość to proponuję 420-440mm, wysokość 80-100mm, grubość panelu 8-10mm. Tak aby pozwoliły na zastąpienie tych np w starych CD'kach ;]



Chętnie zobaczę propozycję rozmieszczenia otworów choćby w paincie ;)

Link to comment
Share on other sites

Chcialem zapytac ile orientacyje kosztowała by taka gałeczka. Rysunek robiony na szybko. Oczywiscie przydał by się jej otwór do mocowania.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dziękuję za propozycję. Projekt jak najbardziej czytelny, zamieszczam fotkę podobnego kształtu.



Ceny gałek będą w miarę podobne (przedział 15-25zł /szt), taniej sie nie da niestety zejść z powodu kosztów stałych samego wytworzenia. Więc kształty można mieć dość wyrafinowane, a cena tez dużo większa nie będzie.

Ta powyżej powinna być odrobinę tańsza niż obecnie oferowane przeze mnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bardzo interesowaly by mnie wlasnie o takich wymiarach jak podałem. Srednica samego pokretła jest tu bardzo wazna poniewaz będzie to zastosowane do drabinki rezystorowej , ktora dosc ciezko chodzi.

Interesuje mnie tez wykonczenie, ładnie by wygladało polerowane aluminium lub stal tylko jak to zabezpieczyc zeby nie zostawaly na tym odciski i zeby w miare czasu się nie utleniało. W ostatecznosci mogły by byc anodowane ale na naturalny kolor.

Link to comment
Share on other sites

pomoge - moze bedzie szybciej.... jakby co mam juz plik dxf ewentualnie dwg... daj znac jak ci sie przydadza - udostepnie dokladnie z ta galka co na zdjeciu... bylbym chetny na pare szt ....



jak potrzeba zmian - chwila moment zmieni sie.... chyba fazka troche mala - bo tylko 0.5/45

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

i reszta

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

i najwazniejsze!!!!!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

baksik00

23 Wrz 2009, 19:38



Drabinki rezystorowe właśnie chodzą ciężko i dlatego polecam jak największą średnicę potencjometru, łatwiej się kręci. Poza tym przy zwykłych potencjometrach, też wygodniej i dokładniej kręci się dużymi gałami ;)



Średnicę potencjometrów staram się także dostosowywać do materiałów jakie są kupowane do produkcji. Do produkcji gałeczek 49mm, używam prętów 50mm, do 55mm średnicy gałeczek potrzebował bym niestety zdzierać najprawdopodobniej z 60mm aż, a to utrudnia i niepotrzebnie zwiększa koszty.



Wstępnie zaproponowałbym średnicę kołnierza 49mm, a wewnętrzną średnicę gałeczek na poziomie 25-30mm. Choć jak mówiłem, zalecam jak najwyższe średnice do drabinek.

Poczekajmy jeszcze na propozycje innych forumowiczów, spokojnie uzgodni się następny projekt gałeczki.



Następne zamówienie gałeczek planuje po częściowej wyprzedaży tych zapasów które mi się uzbierają, więc zapewne nie nastąpi to nawet w najbliższym miesiącu. W końcu nie tylko gałkami człowiek żyje ;)



Czas na zamówienie paneli przednich, o których wspominał McGyver. Prosiłbym o takie tez propozycje.



Pozdrawiam

Link to comment
Share on other sites

saczek_XTRM

23 Wrz 2009, 19:51



Na razie niestety nie przewiduję, gdyż dużo chętnych nie znalazło by się na takie gałki niestety. Koszty gałki też były by już znacząco wyższe, z racji choćby różnicy cen materiału.

Ale nie mówię nie, zobaczymy w przyszłości ;)

Link to comment
Share on other sites

które stopy (gałki polerowane) są niepodatne na wydzieliny ludzkiej skóry, pot, tłuszcz, itp: brąz, mosiądz, stal kwasoodporna, aluminium czy inne? I odporne mechanicznie , tzn. nie utrzymują trwałych śladów, można je umyć detergentem; co polecacie, jakie koledzy macie doświadczenia?

Link to comment
Share on other sites

saczek_XTRM

23 Wrz 2009, 20:57



Prosze bardzo, będę kibicował. Myśle, że jak byłby gotowy projekt, akceptowalny przez większość to warto wtedy otwierać listę. Bo sam się pogubiłem który to projekt miałby być z mosiądzu ;D



Ale ostrzegam, że potrzeba kilka dziesiąt sztuk aby wystartować!

Ew. część wezmę na siebie, jak będzie przynajmniej 20-30szt. ;)

Link to comment
Share on other sites

Jak robiłem swoje gały to widziałem jak się noże na maszynie paliły ... :-)

Na pewno nie koroduje i na pewno nie zostają na nich ślady.

Mam je we wzmaku od kilku lat ...



Tu więcej zdjęć:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

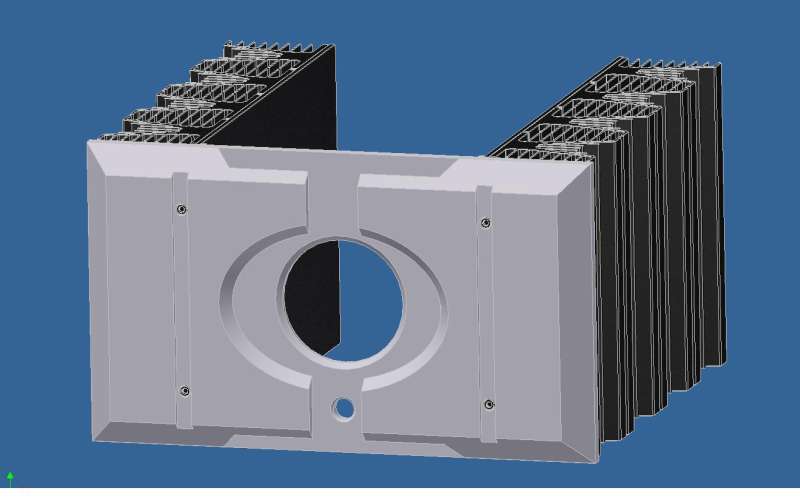

Mam chec na panel przedni... ale bedzie to praktycznie klon znanej koncowki...choc sama elektronika tez z tej samej firmy lecz juz nie ten sam model co panel... Jak zwymiaruje calosc bede dawal do zakladu do wyceny - ile wyniosa koszty wykonania na CNC w aluminium PA6... Calosc tak jak w oryginale szczotkowane - wewnetrzna czesc w poziomie zas zewnetrzna w pionie... Ktos chetny na taki panel??

AHA te radiatory to juz czesc mojego projektu - prosze nie brac pod uwage :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-13346-100005029 1253734576_thumb.jpg

post-13346-100005030 1253734576_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

i jeszcze z gory

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
