No i całkiem sympatycznie :) troszkę czytałem wynika z tego iż na czarnym wypalanie jest bezproblemowe gorzej z efektem na naturalnym alu, no ale to specyfika lasera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

damper · 17 Listopada 2009

nigdy nie widziałem naocznie (albo o tym nie wiem) efektu wypalonego nadruku na czarnym lakierze proszkowym, ale na metalu taki efekt oglądam codziennie i zawsze nadruk jest w kolorze brązu ( rózne odcienie i nasycenie barwy)z lekkim przetopem materiału

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Barteque · 17 Listopada 2009

->Krawiec

co to za obudowa?

dziurę na usb widzę że zrobiłeś tak że wiertarką na rogach a jak potem dociąłeś wnętrze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krawiec · 17 Listopada 2009

>dziurę na usb widzę że zrobiłeś tak że wiertarką na rogach a jak potem dociąłeś wnętrze?

Witam

wszystko opisalem we watku o karcie PCM2704 :-), obudowa to Fischer a otwor to CNC, w jednym rogu troszke za bardzo frez zebral ale tragedi nie ma i jak wsunie sie gniazdo USB B to nic nie widac :-)

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krawiec · 17 Listopada 2009

Rogi sa zaokraglone bo otwor byl wycinany frezem fi 2mm wiec rog ma 1mm, krawedzie wygladaja jak wygladaja poniewarz nie byly fazowane bo nie chcialem :-) ( z ok 30 cm tego nie widac )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ophium · 18 Listopada 2009

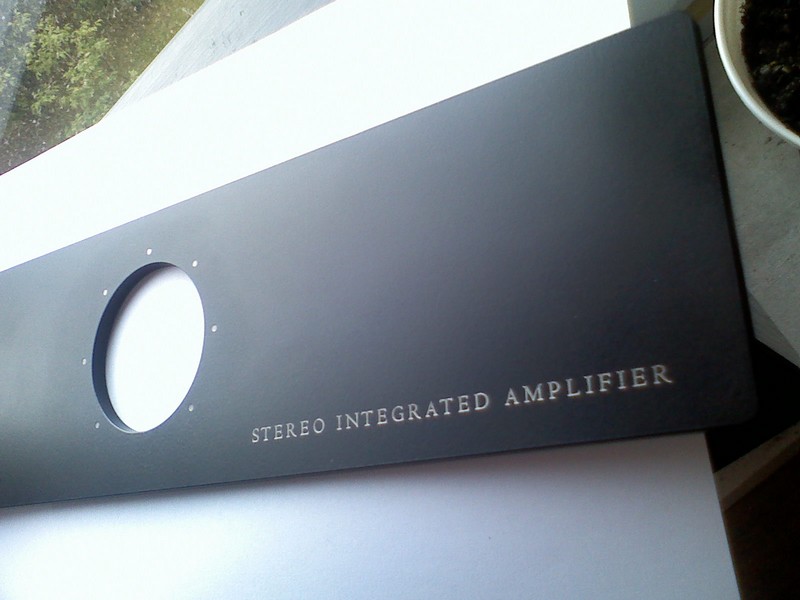

Napisy wypalane w lakierze proszkowym...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ophium · 18 Listopada 2009

Nie mam chwilowo możliwości zrobienia foto srebrnej anody ale wygląda podobnie jak poniżej logo plusa. Nie jest mega czarny, to fakt, ale z normalnej odległości użytkowania nie rzuca się to w oczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Slyman · 19 Listopada 2009

Witam

dawno na forum nie byłem.

Co do grawerowania:

Ja jestem grawerem. Używam grawerki mechanicznej. Często wykonywałem grawerowanie w aluminium malowanym proszkowo. Miejsce wygrawerowane zapuszczaliśmy farbą. Np blacha malowana na bordo i wygrawerowany schemat zapuszczany był białą farbą. Był to wymóg inwestora, bez zapuszczenia również atrakcyjnie taka blacha się prezentowała.

Natomiast ostatnio stosuję Aluminium anodowane i wygrawerowane miejsca zapuszczam specjalnym środkiem chemicznym do zaczernienia. Też niezły efekt.

Przy grawerowaniu współpracowałem z kolegą z forum Piotrek608, wykonywałem dla niego tabliczki na wzmacniacze słuchawkowe.

Efekty grawerowania możecie obejrzeć na mojej stronie firmowej w galerii dotyczącej grawerowania. Stronę podaję w moim profilu.

Pozdrawiam maniaków DIY

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 19 Listopada 2009

Podoba mi się koncepcja napisów wypalanych laserem lub grawerowanych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ophium · 19 Listopada 2009

Grawerowane napisy są bardzo estetyczne i trwałe tylko na srebrnym tle czarne litery, szczególnie dużą czcionką, mogą dać efekt nagrobkowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krystian76 · 19 Listopada 2009

Mam pytanie pośrednio związane z tematem ale żeby nie zaśmiecać piszę je tutat.

Mianowicie jak prawidłowo zrobić projekt w jakimś programie CAD aby na CNC można było zrobić front panel. Od kilku dni bawię się w DOUBLE CAD (darmowy) ale idzie mi to jak krew z nosa bo odkrywam ameryke...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

areg · 19 Listopada 2009

Ja projekty robię w Auto Cadzie niestety ani program nie jest darmowy ani łatwy. Robi się rysunek 3D i na jego podstawie maszyna CNC wykonuje element.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

POLiFONIA · 19 Listopada 2009

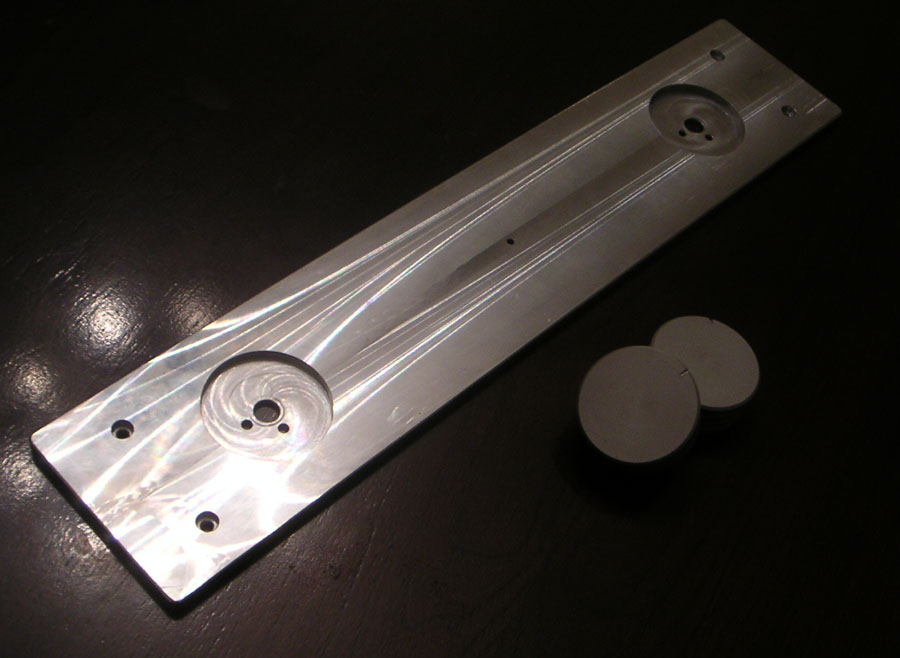

Dziś odebrałem prototypową wersję panelu, ustawiona na niej obrabiarkę, więc nie jest idealna. Pozostałe panele są także już gotowe (one już są idealne oczywiście), czekają na anodowanie.

To niestety potrwa, bo chcę sprawdzić jeszcze jeden zakład zanim komuś zaufam.

Nie wykluczone, że panele przejdą także szczotkowanie. Ale o tym zadecyduję gdy zobaczę próbki.

Zdjęcie raczej podglądowe aby pokazać że temat żyje ;)

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**maxdila** · 19 Listopada 2009

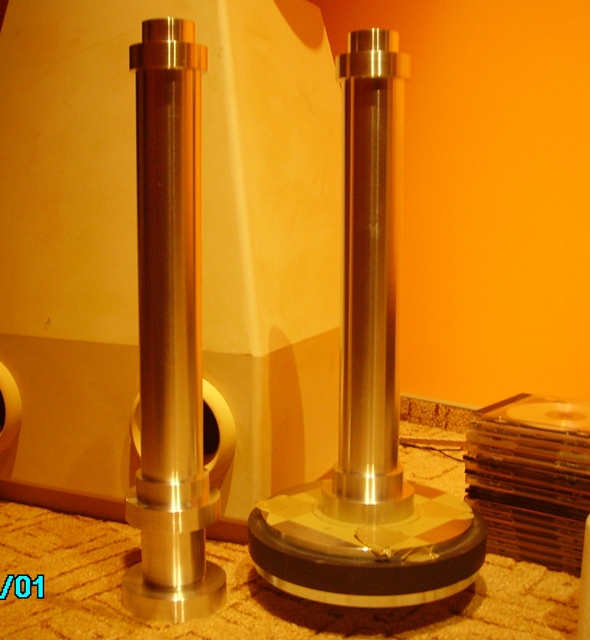

A tu moje aluminiowe wypociny.

Robię 6-cio kanałową końcówkę mocy do kina domowego.

6x120W@4R Toroid 700W 4x35V, Filtracja 4x16000uF/75V.

SoftStart + układ czuwania pobierający do 2,5W (zgodnie z UE :P).

Prawdopodobnie będzie na tyle jeszcze gniazdo "Remote" - układ czuwania posiada taką zdolność włączenia się :D

Wszystko poszło do wykończenia:

- radiatory do anodowania na czarno

- dolna płyta + tylni panel proszkowo na czarny mat

- front panel + uchwyty proszkowo na czarny połysk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

POLiFONIA · 28 Listopada 2009

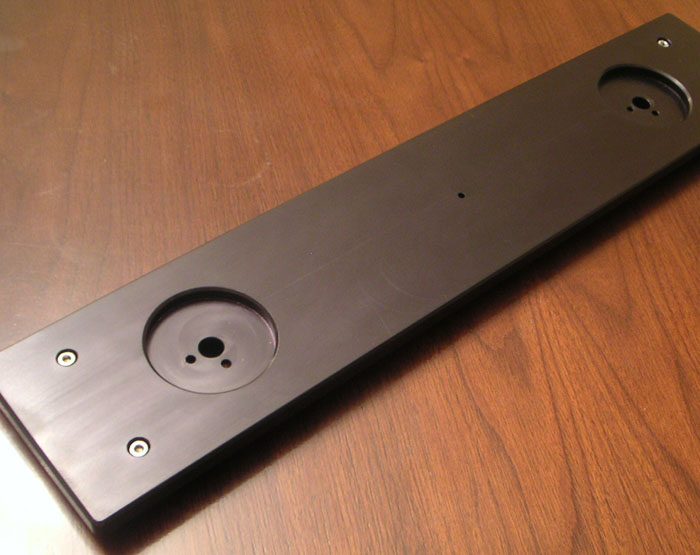

Ponieważ dostaję dużo pytań odnośnie paneli, zamieszczam próbkę nr 1. Samo anodowanie wyszło bardzo ładnie, niestety wyostrzyło ślady obróbki (głowicą), których wydawało się, że uda się zakryć papierem ściernym. Czekam na inne egzemplarze (np. szczotkowanie + anoda), ale po głębszym i równiejszym szlifowaniu, z tego mógłbym być już zadowolony...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**maxdila** · 28 Listopada 2009

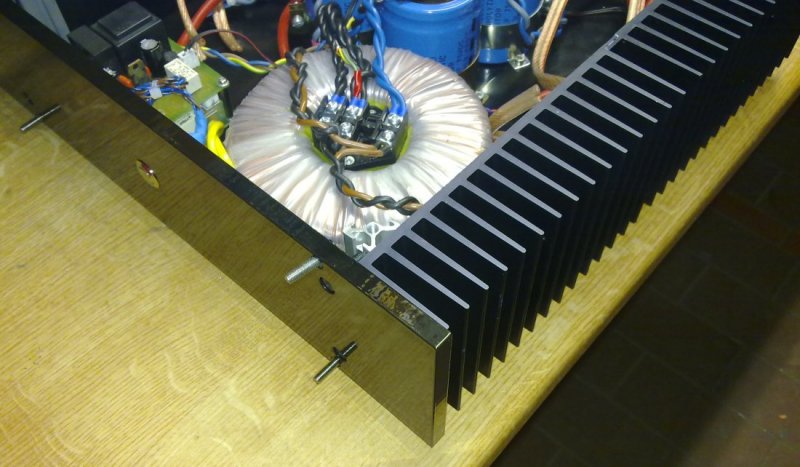

Ja też jestem po anodzie :]

Wyszła niespodziewanie dobrze:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

POLiFONIA · 28 Listopada 2009

maxdila

28 Lis 2009, 18:52

Bardzo podobają mi się Twoje zdjęcia, gratuluję udanej anody, czekamy na więcej fotek gotowego produktu ;] Jak widzę, malowanie też przebiegło nieźle, napisz coś więcej o nim.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

LunaticAllegro · 28 Listopada 2009

maxdila, 28 Lis 2009, 18:52

Czy radiatory szkielkowales przed anodowaniem ?? Czy jest to goly profil poddany anodzie?? A moze byl przygotowany w jakis sposow pod anode?? Wytrawianie???

Prosze o info - bede wysylal radiatory do anodowania i nie jestem do konca przekonany czy rysy z ciecia pila profilu zostana zamaskowane w operacji szkielkowania przed anodowaniem...

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**maxdila** · 28 Listopada 2009

Radiatory poszły do anody w takim stanie jak na foto z tej galerii

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

miejsca cięcia przejechałem tylko frezem bo były widoczne głębokie ślady cięcia piłą

sam się zdziwiłem że tak dobrze wyszło, czytałem wiele opini że do anodowania to trzeba dobrej klasy aluminium... może tak ale na czarno wyszło jak widać, bok (między żeberkami) jest w jeszcze lepszym stanie tam jest ładniejsza i czarniejsza powierzchnia pewnie dlatego że od nowości (z huty) była tam jednolita powierzchnia bez zarysowań

niebawem porobię lepsze foto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**maxdila** · 28 Listopada 2009

a jeszcze coś napiszę :]

z tego co zauważyłem rysy na materiale widać, od płaskiej strony miałem kilka sztuk i po anodzie dalej widoczne tak że warto dopracować materiał do dużej gładkości przed anodą

zauważyłem też że te mniejsze rysy od frezowania zostały chyba "pożarte" przez kwas :D

reszta jaest malowana proszkowo - panel i uchwyty na połysk a reszta czyli dolna płyta i tył na półmat

co do konstrukcji to jest to końcówka mocy 6cio kanałowa na UniAmpach, toroid 700W 4x37V (połączone równolegle 2x37V) filtracja 4x16000uF/75V, do toroida mam softstart a i tak często przy włączeniu wybija bezpiecznik B16 (będę wymieniał na C16)

dzisiaj wstępnie odpaliłem go na wyjsciu z karty dzwiekowej i niestety jeden kanał z karty dawał dosc nieciekwae akustyczne sygnały typu stuk puk itp, przełanczałem go na inne wejscie w końcówie i było to samo co mi poprawiło nastrój bo myślałem że mam spartolony kanał w końcówce lub mase źle poprowadzoną

włąśnie się rozglądam za bardziej wierzytelnym źródłem (ampli z pre out lub procesor kd)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

LunaticAllegro · 28 Listopada 2009

A co myslisz o potraktowaniu szkielkiem przed anoda??? Da to swego rodzaju matowa powierzchnie i powinno zniwelowac wydaje mi sie ze w calosci niedoskonalosci po cieciu frezowaniu czy innej obrobce skrawaniem ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**maxdila** · 28 Listopada 2009

pewnie pomoże, domowymi sposobami można spróbować o ile jest płaska powierzchnia szlifierką oscylacyjną z drobnym papierem, jeszcze widziałem gumową szczotkę do wiertarki też bardzo dobrze szlifuje ale drobne rysy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

LunaticAllegro · 28 Listopada 2009

myslalem o zleceniu zakladowi operacji szkielkowania... domowymi sposobami raczej jest to nie do wykonania... Drobinki szkla uderzaja w powierzchnie pod duzym cisnieniem...

To o czym wczesniej opisales - ze szlifierka oscylacyjna - to domowy sposob szczotkowania... Chociaz nie wiem jak to sie w profesjonalnych zakladach wykonuje :)
