Precyzyjny zasilacz na +/- 5V


alek

Recommended Posts

To powinno wyglądać mniej więcej tak jak na schemacie obok. Oczywiście trzeba podobierać odpowiednie wartości rezystorów i napięcie wtórne transformatora sieciowego aby na wyjściu uzyskać +/-5V. Kółeczkami zaznaczono właśnie TL431.

[obrazekLUKASZ-82938_1.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jezeli zalezy ci na duzej stabilnosci to polecam uklad REF02+opa177 z dodatkowymi buforami w postaci np. opa548.



Sprawdzalem ostatnio jego stabilnosc dlugoczasowa i okazuje sie rewelacyjna w calym zakresie temperatur i napiec zasilania.



Do czego ma byc ten zasilacz?

Link to comment
Share on other sites

igod ma racje - lm317/337 (ew. z refem) w zupelnosci wystarczy. Uzywajac rezystorow 1% uzyskasz naprawde dobra stabilnosc. W nocie aplikacyjnej mozesz znalesc wersje z wiekszym wspolczynnikiem tlumienia zaklocen.



Nie polecam natomiast popularnych LM78/79XX.

Link to comment
Share on other sites

Jeżeli chcesz coś dobrego i gotowego do TDA1541A to po prostu skopiuj zasilanie z tego DAC-a:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,a jeśli chcesz coś jeszcze lepszego to zbuduj któryś z regulatorów Junga

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (może nie byc tani) ,albo użyj akumulatorów i dobuduj jakieś zgrabne ładowarki.

Link to comment
Share on other sites

A ten z

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

[obrazekLUKASZ-83842_1.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 5 months later...

Odświeżam wątek.



Wydawało mi się, że nie będzie żadnych problemów z LM337+TL431. A jednak. Nie mogę, albo dobrać rezystorów, albo mam niedziałające scalaki. Sam LM chodzi bez problemów, ale jak do pary dokładam 431 to zima. W wersji 317 katodę 431 podłączam z adj 317, a anodę do masy, w przypadku LM337 odwrotnie? Czy źle kombinuję? Jakie wartości rezystorów w dzielniku do ref 431 i jaki rezystor od wejscia układu do adj LM?

Link to comment
Share on other sites

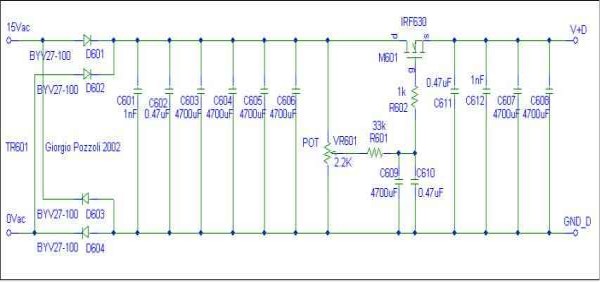

I jeszcze schemat wersji +

[obrazekLUKASZ-151443_1.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wymęczyłem..., ale nie wiem dlaczego ale w wersji Z LM337 rezystor 8k2 ma miećwartość poniżej 1k, dałem 470R i działa poprawnie. Teraz zastanawiam się czy kostki które mam w domu są jakieś felerne, czy w tym przypadku ma tak być?

Link to comment
Share on other sites

Osobiście nie używał bym TL431, tylko dał kondensator 10...22uF żeby zwiększyć tłumienie tętnień. Wtedy nie będziesz miał żadnych problemów.
