Mały fajny tranzystorowiec

[jurek]

>vinor



Napisz jak grają Hiraga.

Może być po litewsku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

>ALTON



Zgadzam się z Tobą-nie sensu wyaważać otwartych drzwi.

Ale musisz przyznać, że Diory były przytomnie zaprojektowane, fajnie grały ale wykonawstwo tychże mocno szwankowało.

Więc zamiast robić od podstaw AKSA- lepiej tuningować Diory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

ALTON, 14 Paź 2009, 08:13



>Kupcie sobie jakikolwiek wzmacniacz diory na tranzystorach. Macie tam same AKSY - dosłownie.



Dokładnie :)

Naprawiałem wczoraj Toscę AWS-303, właśnie padła jedna końcówka. Później patrzę do wątku i coś znajomy schemat widzę. Różnice minimalne pomiędzy Diorą a AKSĄ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wspac]

temat o AKSA proponuje rozwijac tutaj;



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ps. piszę się na pcb jesli ktoś zgłosi chęć wykonania...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Aleks Nikitin, twórca Creeka 5350SE proponuje budowę ulepszonego modelu tego wzmacniacza:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Kto umie bukwy niech poczyta:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[a_men]

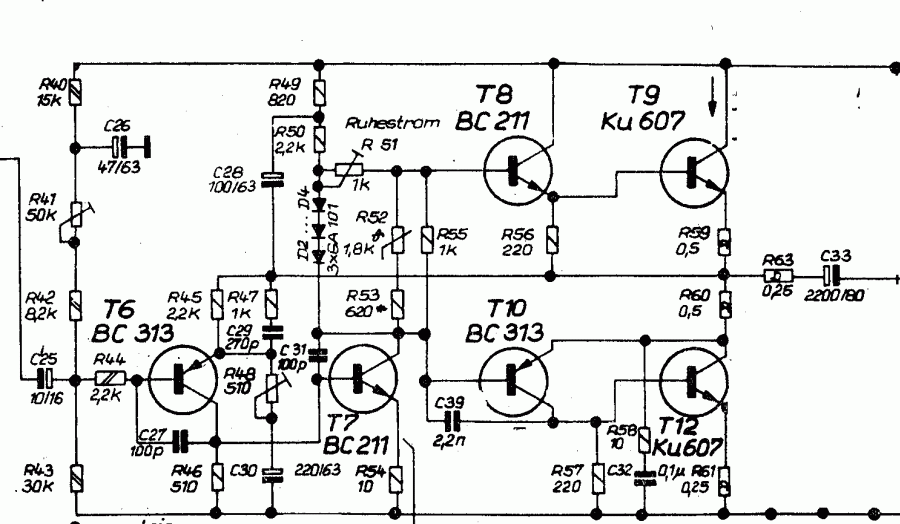

Wschodnioniemiecki wzmacniacz polecany przez Thorstena Loescha w podobnym watku na diyaudio:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek 10]

Co myślicie o układach z tej strony.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Małe są, ale czy fajne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

V-savage

13 Paź 2009, 20:03

POlecam ABOXA! wg bodo_z

to naprawdę gra świetnie.



Owszem, ale wg oryginalnego schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ALTON]

Irek 10 bardzo ciekawe aplikacje. Minimalistyczne do bólu z ogromnym potencjałem do wszelkich modyfikacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek 10]

>ALTON



Kiedyś zastanawiałem się czy nie zrobić tej środkowej

aplikacji. Czy mógłbyś napisać jakie modyfikacje

wchodzą w grę i na co mogą mieć wpływ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Rewelacyjnie grający Grundig V7000.

Wersja fabryczna wygląda jak zabawka ale gra znakomicie.

Po modyfikacjach- do tej pory nie słyszałem lepszego wzmacniacza.

Gra bardzo plastycznie, genialną barwą. Raczej słodko niż ostro.

Ostatnio porównywałem z Ugodą, wcześniej z Gainclonem, różnymi Tripathami oraz lampowym SE.

Kolumny za każdym razem: projekt misiomora z pochyłą ścianką (tutaj Ugoda miała lepszy bas i przestrzeń), Grundig Box650 prof, Totem Mite DIY.

Trochę głupio tak pisać ale ogólnie Grundig w każdym przypadku był lepszy.

Schemat jest banalny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Jakie jest napięcie zasilania tego V7000?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Skoro on jest taki dobry, to może wykorzystać tą koncepcję i zrobic na jego wzorze coś lepszego - dodając drugą parę tranzystorów mocy i większe napięcie zasilania. Do tego PCB i robimy naszą forumową wersję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Molibden



+/- 24,2 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Kompletny schemat jest gdzieś na tej stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Bogdan



Podobno sprawa dobrego grania Grundiga leży w świetnie zaprojektowanej PCB.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

jest i oryginalna PCB :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

i jeszcze jedno zdjęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

qurcze chętnie bym go zbudował z wypasionych części i w wersji wzmocnionej, od dawna szukam jakiejś nowej inspiracji - stopień napięciowy robi ciekawe wrażenie, mnie to korci żeby dać nawet ze 4 pary tranzystorów mocy, ale ja jestem zboczony. Przy napięciu zasilania rzędu 2 x 40V dwie pary w zupelności wystarczą żeby przy 4 Ohmach wyciagnąć nawet ze 100W ( ja mam kolumny 4 ohmowe ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

>Bogdan



Do Twoich kolumn spokojnie wystarczy 1 para tranzystorów.

Ale na zboczenia to podobno lekarstwa nie ma :)



Zapomniałem napisać za co cenię najbardziej ten wzmacniaczyk.

To jest jeden z nielicznych które znam, który i po cichu potrafi grać pięknie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

no nie wiem, Dali Grandy ciężko ruszyć, ale to moje "zmartwienie" , nie chcę Wam tu mieszać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

> darkul



jakim prądem trzeba sterować TDA7293 w Twojej konfiguracji? Czy on wtedy ma wzmocnienie 1?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Chciałbym jeszcze nawiązać do tematu wzmacniacza Aksa. Swego czasu poszukiwałem wzmacniacza, który spełniałby warunki podane na począktu tego wątku. Ostatecznie zrobiłem i przesłuchałem trzy końcówki znane w sieci: Aksa, P3A i DXHRII. Ogólnie rzecz biorąc podobne konstrukcje i podobne brzmienia, czyli niezłe granie za (relatywnie) niewielkie pieniądze. Jeżeli jednak ktoś - tak jak ja - naczytał się wcześniej entuzjastycznych opinii na forach o Aksie to będzie lekko rozczarowany. Ale jak napisał przede mną jeden z forumowiczów, te opinie piszą ci co wydali kilkaset dolarów na kit.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

jurek, to może Ugoda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chyba można się jeszcze zapisać na płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

kubedes, 17 Paź 2009, 10:35

>jurek, to może Ugoda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>chyba można się jeszcze zapisać na płytki.

-----------------------------------------------------------------------------------------------

Dokładnie, można się jeszcze zapisywać na płytki a sam wzmak na pewno nie rozczaruje, ba, z pewnością miło zaskoczy.

Ten wzmak to konstrukcja ponadczasowa i moim zdaniem bardzo prosta w uruchomieniu, ale oczywiście podstawy elektroniki są tu wymagane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Bogdan



Prawda że sprytne.



TDA7293 używamy jako sam buffer [ jego stopień wyjściowy oparty na pracy quasi komplementarnego stopnia mosfet ].

W notach katalogowych ST opisują TDA7293 jako 10A max, głównie wynika to z ograniczeń sumarycznego Ptot gdy na wspólnej płytce krzemu siedzą wszystkie stopnie wzmocnienia, gdy pracyje sam stopień wyjściowy I out spokojnie daje 14...16 A.



Co do wysterowania [ pin 11 ] nawet Ne5534 z Iout 35 mA daje sobie radę.

Aczkolwiek im możliwości prądowe stopnia sterującego są wyższe jak i niższa imp.wyjściowa tym lepiej.



W pełni symetryczny wzmacniacz [ 4 torowy z auto symetryczna konfiguracją ] na bazie OPA454 pchających w.w. przy zasilaniu +/-48 V DC umożliwia oddawania potężnych mocy, gdy połączymy TDA równolegle i zamkniemy je w głębokiej pętli można uzyskać [ duże radiatory ] moce z rzędu 1kV.



Co prawda w warunkach domowych nie chodzi tu o moce ale o warunki dynamiczne i jak najniższe zniekształcenia fazowe dla całego widma akustycznego.



Plusem zastosowania stopni wyjściowych TDA jest to że trudno je zabić, to naprawdę musi byc talent [ oczywiście przy zachowaniu Ptot].

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Bogdan



Jako buffer o wzmocnieniu 1 , plus np.OPA552AP uzyskałem:



+/-27 VDC

Pout 98W/4 Ohm

a w układzie symetrycznym 315W/4 Ohm



Slew rate w okolicach 22V/us



Pasmo 5Hz>120kHz przy thd+n =

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Artuch]

No jeszcze propozycja z prościuchów - był kiedyś taki temat " prosty konkurent dla GC " czy coś takiego. Nie moge teraz tego odszukać . W każdym razie był symetryczny i pierwotnie z darlingtonami na wyjściu.

Z opinii - grał dobrze

Może ktoś gdzieś to da radę wyklikać lub pamięta ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Prosty rywal dla GainClona

Ukryta Zawartość
