Sterownik ALPS-selektor do lampowca by JarekC


Recommended Posts

Wykorzystałem sterowniki wyświetlaczy MBI5026.

Zalety:

- nie trzeba rezystorów ograniczających prąd

- możliwość regulacji jasności przy pomocy PWM (wejście OE)

- stabilizacja prądu wyświetlaczy regulowana pojedynczym rezystorem.

- stosunkowo dobra cena i dostępność na rynku

- proste sterowanie po SPI





Ale moje aktualne pytanie to rozsuwać wyświetlacze czy nie?



Co prawda mam drugi zestaw wyświetlaczy ale nie za bardzo mam ochotę "drutować" drugą płytę

z dosuniętymi wyświetlaczami.



Pozdrawiam

JarekC

Link to post
Share on other sites

Na razie pozostanę przy czterech znakach.

Mieszczą się wszystkie zaplanowane napisy typu:

VOL+

VOL-

OFF

MUTE

DVD

CD-1

CD-2

BLUE

Van

Vżar

...



Mogę pomyśleć aby wyświetlacze dało się łączyć kaskadowo.

Tylko przy większej ilości wyświetlaczy może że będzie konieczność

dołożenia dodatkowej elektroniki do sterowania kolumnami, aktualnie

jest bezpośrednie sterownie z uP.



Mam czerwona i dymioną plexę, spróbuję zrobić fotki.



Pozdrawiam

JarekC

Link to post
Share on other sites

Moim zdaniem 5 wejść to zbytek luksusu, za to możliwość zmiany wejścia bez pilota - bezcenne ;).

Chętnie zakupię kit lub nawet zmontowane urządzonko bo nie mam zbytnio czasu kleić samemu. Jaki Jest przewidywany koszt wykonania? Czy nie dało by się zwiększyć ilości znaków / wyświetlacza? Ew. wykonać wersję z LCD x*y znaków zamiast LED? Pozdro!

Link to post
Share on other sites

Bardzo uniwersalne, konkretne urządzenie. Ja bym się pisał na to cudo gdyby koszty nie były zaporowe. Najchętniej jednak przyjąłbym sterownik o trochę innych właściwościach. Przeznaczonego do wzmacniacza nielampowego czyli bez żarzenia, on-off, wybór kilku wejśc i potencjometr cyfrowy sterowany impulsatorem (ewentualnie z wyświetlaczem). Wiem że były podobne konstrukcje ale drogie i niepotrzebnie skomplikowane. Nie każdy potrzebuje PVC. Taki taniościowy sterownik dla każdego...

Link to post
Share on other sites

> szopler



Z podłączeniem LCD (na HD44780) nie powinno być większych problemów. W trybie 4-bitowym

potrzebne jest 7 linii +1 na sterowanie podświetleniem. A do wyświetlacza LED również wykorzystuję

7 linii + 1 wolna.



Więcej zabawy jest z tym aby użytkownik mógł samodzielnie zaprogramować co ma mu się wyświetlać

w określonych sytuacjach.



Dążę do tego aby wszystkie istotne parametry sterownika były konfigurowane przez użytkownika.



> ophium



Wystarczy ustawić czas=0sekund dla zał. przekaźników odpowiedzialnych za żarzenie i anodowe

i układ może być wykorzystany do tranzystorowca.

Czy masz na myśli jakiś konkretny potencjometr cyfrowy. Jaki sposób sterowania I2C/SPI/...

Mogę pomyśleć nad dorobieniem takiej opcji, choć powoli zaczyna brakować wolnych pinów uP.





>

Chcę dokończyć projekt wyświetlacza i wtedy dam komplet płytek do wyceny.



Myślę o trzech wariantach kitu:



A- komplet płytek z zaprogramowanym i wlutowanym uP

B- komplet płytek za zamontowanymi wszystkimi elementami SMD

C- kompletny zmontowany sterownik



Liczyłem na więcej wolnego czasu w tym tygodniu ale niestety dopadły mnie terminy w firmie

i nie mogę poświęcić na projekt tyle czasu ile bym chciał.



Pozdrawiam

JarekC

Link to post
Share on other sites

Doprojektowałem już ostatnią płytkę wyświetlaczy.

Została zaprojektowana jako jednostronna ze zworkami, co prawda można ją zlecić jako

dwustronną ale ze względu na cenę jest to raczej nieopłacalne.



Dokonałem też modyfikacji płytki głównej

- poprawione zasilanie 230V

- na złącza wyprowadzone wszystkie wolne piny

- możliwość montażu ULN2803 i ULN2003

- zmiana stabilizatora z 78L05 na 7805 ze względu na wyświetlacz



Pozdrawiam

JarekC

post-3707-100009987 1258640939_thumb.jpg

Link to post
Share on other sites

Wyświetlacz poprostu śliczny, aż prosi się o więcej modułów, widział bym jeszcze funkcje przydatne w sterowaniu przedwzmacniacza, mam na myśli opcję "bypass" która załączała by przekaźnik "odcinający" pre aktywny, czyli bylby wybór, albo wzmacniamy aktywnie, albo pasywnie (jest tak w PVC).

Link to post
Share on other sites

>ManieX

Aktualnie jest wolne jeszcze jedno wyjście sterujące przekaźnikiem.



Co do większej ilości wyświetlaczy to w marę prosto mogę rozbudować do 8 znaków.

Powyżej musiałby zmienić się trochę układ sterowania kolumnami wyświetlaczy

Przy 8 znakach płytka musiałaby być już na pewno dwustronna i szersza.



Ponieważ przewidziałam możliwość prostego wgrywania nowszych wersji oprogramowania poprzez RS232

"bootloadr" bez konieczności posiadania programatora AVR, to będę się starał rozwijać sterownik i publikować nowe wersje.



W następnej kolejności pewnie powstanie wersja 8 wyświetlaczy i sterowanie potencjometrem cyfrowym.

Tu ewentualnie proszę o propozycje jakimi potencjometrami jesteście zainteresowani.

Na forum najpopularniejszy to chyba DS1802.



Płytką główną tak przeprojektowałem aby umożliwić maksymalnie dużo różnych kombinacji podłączanych

"peryferi".



Na razie chcę dokończyć to co zaplanowałem.

Myślę że jak na miesiąc czasu to postęp prac całkiem niezły :-)))



>

Zrobiłem wstępną wycenę płytek (wg. kalkulatora SATLAND www.prototypy.com.pl).

Wykonanie (jednostronna, soldermaska, cynowanie HAL, warstwa opisowa)



Ceny netto za płytkę przy 10szt. i przy 50 szt.

Płytka główna (40mmx150mm 133 otwory): .......... 21.50zł -- 16.50zł +22%VAT

Płytka przekaźników (69mmx93mm 127 otworów):......22,59zł -- 16.50zł +22%VAT

Płytka wyświetlacza (31mmx109mm 118 otworów):.....14,00zł -- 12.50zł +22%VAT



Ponieważ są to stosunkowe małe płytki to aby uruchomić seryjną produkcję (obniżyć cenę)

i zniwelować koszty dokumentacji oraz tzw. uruchomienia produkcji trzeba by przekroczyć 50kpl.

płytek.



Koszt ATmega16-16AU to aktualnie ok 9-12zł (brutto). (Seguro 12.50zł, Allegro ok 9zł. TME brak)



Pozdrawiam

JarekC

Link to post
Share on other sites

>Muzg



Pisałem o nim, wpis z 22.10.2009.



Jeszcze raz mini pilot z Allegro:

-jakość ok, chociaż trochę zależy od egzemplarza

(mam dwa, jeden ok, drugi trochę słabo przyklejone przyciski foliowe

-po wyjęciu z pudełka nadaje w trybie RC5

-dwie diody nadawcze, zasięg bardzo dobry

-z przestawieniem w inny tryb nadawania trochę problemów (działanie niezgodne z chińską instrukcją)

po przytrzymaniu ponad 5 sek. przycisku mute zaczyna wysyłać różne kody ale aby zatrzymać w

odpowiednim momencie trzeba mieć super refleks,udałą mi się złapać nadawanie NEC ale SONY 12-bit

już nie, aby wrócić do nadawania w RC5 najlepiej wyjąć baterię z zewrzeć styki

(rozładowanie wew. kondensatora)

-w środku płytka z zalanym chipem, rezonator, kondensator,2 diody nadawcze, napylone węglowe styki



Pozdrawiam

JarekC

Link to post
Share on other sites

>Maniex

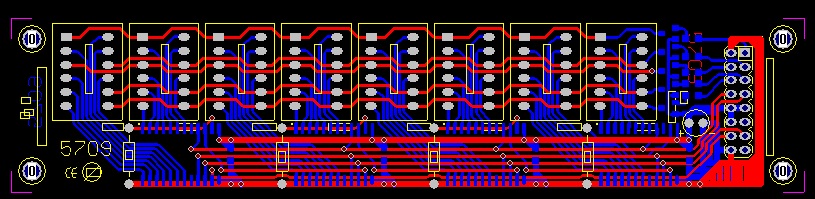

Spróbuję na szybko zaprojektować płytkę pod 8 wyświetlaczy.



Tylko pytanie czy rozsunąć dwie "czwórki" wyświetlaczy tak aby pierwsza była dla

głośności a druga dla selektora, czy dać jednakowy odstęp pomiędzy wszystkimi wyświetlaczami?



Pozdrawiam

JarekC

Link to post
Share on other sites

>JarekC



Super z tymi wyświetlaczami, tylko nie wiem, która wersja będzie lepsza, piszesz, że jest jeszcze jedno wyjście na przekaźnik wolne, jeżeli zaprogramował byś układ tak, żeby można było go włączać osobnym przyciskiem na pilocie, to byłby już bypass, co do cyfrowych potków to proponuję PGA2310/2311.

Link to post
Share on other sites

Zastanawiam się jeszcze nad drabinką sterowaną z pilota, elektroniczne potki nie są doskonałe, lepiej grają drabinki z jednym rezystorem w sygnale, ale problemem jest właśnie sterowanie, na przekaźnikach wychodzi ich duuuużo, trzeba 48 dla stereo i 24 kroków (w PVC jest ich zdecydowanie mniej, ale jest 7 rezystorów w sygnale), a gdyby tak drabinkę opartą przełącznik obrotowy 24 pozycyjny napędzać silnikiem krokowym (z przekładnią) i sterować powyższym sterownikiem? Rozwiązanie doskonałe, nawet wartości Vol. były by wyświetlane.

Da się zrobić kolego JarekC?

Link to post
Share on other sites

Od strony elektronicznej jest to absolutnie wykonalne, ale mechaniczne połączenie krokowca i drabinki będzie trudniejsze. Jeżeli nie trzeba byłoby sterować głośnością z panelu frontowego bezpośrednio, to połowę mamy załatwioną. W innym przypadku potrzebne będą bardziej skomplikowane przekładnie. Temat mnie zaciekawia coraz bardziej i zacznę dłubać takie mechaniczne cudo. Obawiam się tylko głośności działania takiego ustrojstwa. Najlepszy byłby inny wątek na temat sterownika takiej regulacji głośności plus najważniejsze funkcje.

Link to post
Share on other sites

Sterowanie silnikiem krokowym nie jest problemem.

Trzeba by tylko zmienić układ wykonawczy (sterowanie uzwojeniami).

Więcej zabawy może być rzeczywiście ze sprawami mechanicznymi, Najlepiej byłoby umieścić

przełącznik obrotowy bezpośrednio na ośce silnika ale trzeba by tak dobrać silnik aby krok

silnika pokrywał się ze skokiem przełącznika.



Ale jak napisał ophium to raczej temat na nowy wątek.



Pozdrawiam

JarekC

Link to post
Share on other sites

Z ciekawych układów sterowania głośnością to jest jeszcze popularny na diyaudio.com

"Lightspeed Attenuator" na LDR (LED and Light Dependent Resistor).



Na razie na diyaudio bawią się w parowanie LDRów i sterowanie potencjometrem, ja natomiast

myślałem o wykorzystaniu cyfrowo sterowanych źródłach prądowych.



O "Lightspeed Attenuator" można poczytać tez na:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale odbiegamy trochę o tematu.



Pozdrawiam

JarekC

Link to post
Share on other sites

Proponuję założyć nowy wątek dotyczący "Lightspeed Attenuator".

LDR NSL-32SR2 są dostępne w Farnellu.

Wystarczyłoby znaleźć 25 chętnych aby wejść w najniższy próg cenowy.

Pomysł na cyfrowe źródło prądowe już mam.

Sterownik z tego wątku mógłby zostać zaadoptowany do sterowania.



Pozdrawiam

JarekC

Link to post
Share on other sites

JarekC, 22 Lis 2009, 12:34



>Proponuję założyć nowy wątek dotyczący "Lightspeed Attenuator".

>LDR NSL-32SR2 są dostępne w Farnellu.

>Wystarczyłoby znaleźć 25 chętnych aby wejść w najniższy próg cenowy.

>Pomysł na cyfrowe źródło prądowe już mam.

>Sterownik z tego wątku mógłby zostać zaadoptowany do sterowania.

>



jestem jak najbardziej za i beda chetni ;)



pzdr

Vuy

  • Like 1
Link to post
