Zasilacz stabilizowany do lamp, małe pytanko.


irek2

Recommended Posts

Właśnie robie koledze zasilacz stabilizowany do lampy (100-300V) w zasadzie jest już zaprojektowany. Dodaje właśnie zasilacz/stabilizator żarzenia 6-12V i zastanawiam się czy dodać jeszcze układ sekwencyjnego startu napięć. Na ile jest on potrzebny i jeśli tak to jaka ma być sekwencja pojawiania/ opadania napięć i z jaką stałą czasu?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Możesz dorobić mu opóźnione załączenie anodowego. Dobrze także, aby żarzenie jeżeli jest stabilizowane narastało powoli do ustawionej wartości, a nie od razu max. Najpierw startowałoby powoli żarzenie, ustalając się powiedzmy w 5s, a później z regulowanym czasem opóźnienia pojawiałoby się anodowe.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

A po jakim czasie powinno pojawic sie anodowe? Uklad bedzie prosty wiec maksymalna zwloka to kilkanascie sekund, no i czy to wystraczy?



Rozumiem ze sekwencja wylaczania bedzie odwrotna czyli szybko ma spasc anadowe a żarzenie juz z naturalnego rozladowania elektrolitow. To chyba tez jest potrzebne? Anadowe pobiera malo pradu i elektrolity beda trzymac je duzo dluzej niz żarzenie.

Link to comment
Share on other sites

takie zabiegi się robi żeby szanować lampy i nie zmuszać ich do emisji wymuszonej, czy cos w ten deseń. Przedłuża to żywotność lamp. W swoim wzmaku mam załączenie anodowego po 1,5 min od włączenia żarzenia. Niestety w drugą stronę już nie. Wyłącza się wszystko naraz i napięcie szczątkowe jest zmniejszane przez bledery tylko.



Pozdr

Maciek

Link to comment
Share on other sites

Tak, myslalem, ze to tak trzeba zrobic. Postaram sie uzyskac jak najdluzszy czas pojawienia sie anodowego, na pewno po wylaczeniu sieci spadnie szybko, bo bedzie detektor sieci i szybko je wylaczy.



Mysle tylko o stabilizatorze zarzenia, bo chce zachowac kompatybilnosc z trafami co maja rowno 6 lub 12V wiec zastosowany stabilizator musi byc typu LDO. Wiec prosty uklad na LM317 odpada.

Link to comment
Share on other sites

Nie rób powolnie narastającego napięcia żarzenia, bo w ten sposób obniżasz sens opóźnienia napięcia anodowego. Postaraj się raczej, żeby ono było wiszące, a nie względem masy, szczególnie, że chcesz, żeby było DC. Żarnikom się nic nie dzieje od szybkiego załączania, bo mają dodatni TWR jak żarówka, tylko pracują z wyraźnie niższą temperaturą, więc nigdy się przy załączaniu nie spalą. No chyba, że podasz za wysokie napięcie. Opóźnienie napięcia anodowego zabezpiecza katodę przed "zatruciem" resztkami jonów, jakie pozostały w bańce. Proces ten nie następuje, gdy katoda jest gorąca, więc podnosisz żywotność lamp w ten sposób.

Link to comment
Share on other sites

Zarzenie jak juz ma byc stabilizowane tomozna pokusic sie o zrobienie ogranicznika pradu udarowego, czyli zasilanie ze zrodla pradowego. Da sie zrobic ma LM337 i jednym rezystorze. Anodowe to 60-90sekud opoznione. Ale co tu duzo irkowi tłumaczyc, przeciez pisal ze konstruowal profesjonalne wzmacniacze lampowe.

Link to comment
Share on other sites

Uklad zaprojektowany, robi sie plytka i zobaczymy co z tego bedzie.



Żarzenie jest na LM317/LM1084 i bedzie ''wstawac'' ok 5sekund. Akurat miekki start lm-a to bedzie od razu ok 2V a potem stopniowo wzrosnie do 6V. Jak osiagnie ok 3-4V zalaczy sie druga stala czasowa ok. 1 minuty po tym czasie zalaczy sie anodowe i bedzie ''wstawac'' kilka sekund. Wylaczenie z sieci wylaczy od razu stabilizator anodowego wiec spadnie ono w kilka sekund (2x22uF na wyjsciu). Żarzenie spadnie dosc szybko bo elektrolity sa dosc duze ale spadek napiecia na stabilizatorze maly. Dlatego diody szotkiego w prostowniku i LDO lm1084. Oczywiscie jak cos sie przytrafi i nie pojawi sie żarzenie to nie wystartuje anodowe.



Niestety masy obu napiec sa polaczone, choc gdyby istniala taka potrzeba to mozna je rozlaczyc, ale tylko do potencjalu kilku wolt roznicy (powyzej detektor 6V nie bedzie dzialal a nie lubie transoptorow).



Drogi Brenciku owszem robilem juz wzmacniacze (pre) lampowe, ale teraz mam okazje zrobic cos pozadnie bo to dla kolegi. Malo ktory producent martwi sie tak o lampy dlatego w masowce stosuje sie uproszczone uklady. Ostatni jaki robilem to lampa zasilana z 24V (anodowe) i to samo napiecie przez rezystor na dwa polaczone szeregowo żarzenia. Starsze uklady mialy przetwornice 24V/200V do anodowego a teraz idzie sie na latwizne i zasila lampy z niskiego napiecia. Najwazniejsze zeby lampe bylo widac z zewnatrz, jeszcze dodatkowo podswietla sie ja ledami..

Link to comment
Share on other sites

  • 3 weeks later...

Ale ładną płytkę zaprolektowałeś. Gratulacje. Może tak by zrobić kilka PCB ja bym się chętnie dopisał na taką płyteczke. Mam kilka zlampizowanych CD i jeden DAC, ale anodówka słaba prosty filtr CRC. I beż opóznienia włączania, a tu proszę ja ciebie wszystko jak być powinno. Naprawdę bardzo mi się podoba.

Odnośnie jednego nie jestem pewien dla czego stabilizować żarzenie? Ja daje duży kondensator 18000mkf i rezystor dla uzyskania równie 6,3v jest dobrze i nic nie brumi. Gdzieś czytałem, że podobnie audio note nie stabilizuje żarzenia.

Link to comment
Share on other sites

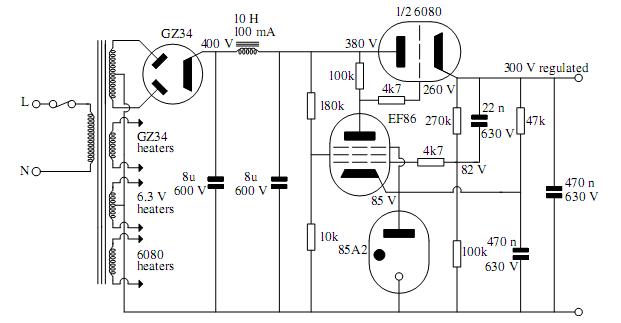

W książce Morgana Jones'a jest parę przykładów z opisami

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-165-100008257 1260348135_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-165-100008257 1260348135_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

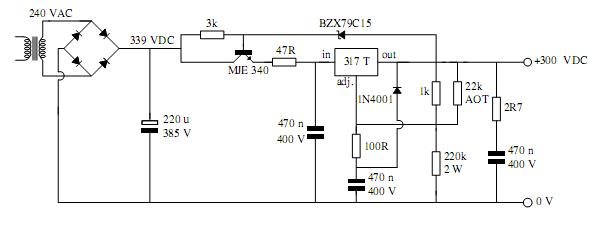

post-165-100008251 1260355775_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

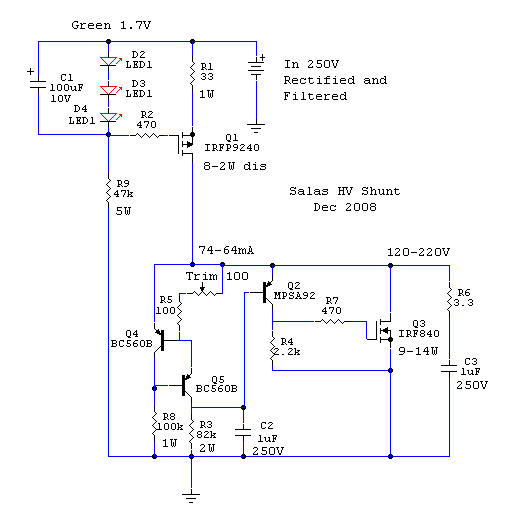

My mamy Irka2 co chwila strzela jakimś ciekawym zasilaczem diyaudio ma Salasa :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Moderacja coś zdjęcia nie wchodzą :(

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 1 year later...

Przyłączam się do pytania kolegi. W pre i dac gdzie mamy małe prądy prawdopodobnie najlepsze są shunt regulatory ( tak twierdzą na DIY ). Shunt regulatory na "dużych bańkach" są stosowane w powszechnie chwalonych pre Suprateka i chyba w najwyższych BAT-ach. W najbliższym czasie planuję przetestować podobne rozwiązanie z TL431 na katodzie jak niżej na lampach 6v6 i ewentualnie 6L6 w triodzie z obciążeniem do 20mA.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tutaj znalazłem dokumentację do regulatora podobnego do A.Wrighta

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

może ktoś przypadkiem zaprojektował do niego płytkę ?

pozdrawiam

Link to comment
Share on other sites

Walczyłem, wczoraj z preampem i ostatecznie wystarczył układ CRC + mosfet z diodą zenera (zbliżony układ jak zasilacza uniwersalnego z "audiotonu"). W rezultacie idealnie "czysto" i bez rozbudowanych nad miarę układów.

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Link to comment
Share on other sites

Shark, przyjrzyj się zasilaczowi z Jadisa JP200 tylko z prostownikiem lampowym, jest regulowany i działa świetnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) używam go w JP80 a utopia w swoim preampie z lampą 4p1ł który słuchałem u siebie i jest to świetne pre.

Link to comment
Share on other sites

Shark, przyjrzyj się zasilaczowi z Jadisa JP200 tylko z prostownikiem lampowym, jest regulowany i działa świetnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) używam go w JP80 a utopia w swoim preampie z lampą 4p1ł który słuchałem u siebie i jest to świetne pre.



Matthew - dobry schemat!

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Link to comment
Share on other sites

dobry, dobry, działa i gra ;) jedynie dałem na wyjściu zasilacza 220uF i 100n.

Niestety nie zrobiłem z lampą prostowniczą tylko diody fred, ale co się odwlecze to nie uciecze ;)

Sprawdzony układ.

a nie za duża ta pojemność jak na tą lampkę?

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Link to comment
