a jakie odpowiedniki pcm56/61 w obudowach dil 16 można by jeszcze zastosować? czy są jakieś "nowoczesne" dac 20 lub 24bit w takiej wersji ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dst89]

Selektor na przekaźnikach to świetny pomysł, co prawda są one źródłem pola elektromagnetycznego ale nie powinno stwarzać to problemu zwłaszcza gdy górną warstwę PCB stanowiłaby masa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Pole e/m będzie stałe więc nic nie zaindukuje w nieruchomych elementach.



Innd DACe w DIL16:



16b

AD1851

AD1856



18b

AD1860

AD1861



20b

AD1862 (nieco inny pinout).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mam pytanie co do cxd. ciekaw jestem czy warto. moze mi ktos napisac jak w miejsce ym3414 wstawic tego cxd1244. ktory pin laczyc z ktorym.

co na temat pinow 17 i18? o co chodzi z formatem i2s i sony? dla PCM'a ktory trzeba wybierac?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Oba piny do masy. I2S to format Philipsa, DACe BB akceptują format Sony. Do tego format wyjściowy 16b.

do masy: 1, 2, 6,7, 15, 17, 18, 20-23, 24, 25, 26, 30, 31, 36-40

N/C: 3, 4, 5, 16, 19, 28, 34

+5V: 10, 11, 35,

12-14 wejście sygnału z odbiornika

28, 29, 32, 33 wyjście do DACów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Poprawka - wyjście dla DACów: 27 - LE, 33 - BCK, 29 - R DATA, 32 - L DATA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Do tego na pin 9 podajesz zegar MCK 384fs (16,9344MHz dla fs 44,1kHz).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

wszystko jak napisales i mi nie dziala. pomylilem sie i przesunalem wyprowadzenia tzn na 9 poszedl + zasilania (przez rez 400R) a na pozostale piny napiecia/wejsciowe wynikajace z fizycznego przesuniacia pinow w podstawce YM3404. nie wydaje mi sie ze to uszkodzilo cxd. jednak nie chce gadac. uklad martwy. na wejsciu zegara - pin9 nie moge zmierzyc czestotliwosci 16.9344 pomimo ze przed rezystorem 400R da sie ja zmierzyc. na jednym z wyjsc cxd mierzy sie czestotliwosc 8.xxxmhz



a szkoda bo juz go mialem :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Spróbuj bezpośrednio lub przez mniejszy rezystor, sprawdź czy pin 7 INIT (reset) jest na masie, podobnie pin mute.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

wlutowalem scalak do cd;ka. dziala :)

tzn ze cos z podpieciem jest nie tak.

na plycie cd wszystkie sygnaly ida przez rezki 1kR. wiec moje 400R nie powinny przeszkadzac. wszystkie piny byly podpiete jak napisales.



moze jakis blad popelnilem...

sprobuje jeszcze raz. na pajaku i z podstawka 16dip troche ciezko to opanowac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mam podpiete:

wejscia:

xi do 9

bci do 12

sdsy do 14

sdi do 13

+ do 10i11 oraz 35

wyjscia:

- do 30i31

bco do 33

wco do 27

dro do 29

dlo do 32



niestety nie chce dzialac. wejsciowy scalak to ym3623 z filtrem ym3404 dziala bez problemow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Spróbuj podać sygnały z odtwarzacza CD na wejście CXD łącznie z zegarem MCK. Czy po podaniu przez rezytor na wejście 9 MCK da się go tam wykryć?

Prawdopodobnie przyczyną jest ograniczenie max. cz. BCK dla CXD wynoszące 2.3MHz co odpowiada ramce 48 BCK na sygnał LRCK. YM daje 64 ipusly BCK a więc na ramkę (2 próbki) a więc cz. BCK wynosi około 3MHz albo właśnie ten zegar MCK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mam rozumiec ze nie da sie polaczyc tego filtra z odbiornikiem ym3623... to super :)

a tyle sie nawalczylem zeby uruchodzic dac'a na filtrze YM3414. teraz jak chce porownac z jakims innym filtrem to sie okazuje ze nie da rady :(

ciekaw jestem jaki inny filtr mozna tam wstawic. bede szukal dalej :(. moze jakis sm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Nie wiem czy się nie da, po prostu musiałbyś co innego podłączyć na wejście, a więc inny odbiornik SPDIF np DIR/WM lub dla sprawdzenia poprawności montarzu CXD sygnały z CD, inaczej nie sposób to rozpracować bo takich sytaucji nie ma w datasheets opisanych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

wlasnie przegladam strone ze scalakami i widze ze istnieje cos takiego:

2 x PCM58P-J – CXD1144 – YM3623B dac oparty o filtr cyfrowy cxd1144... musze poszukac schematu. moze bedzie gdzies na sieci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

jednak sie udalo. pin 7 ma byc na plusie zasilania. dzieki molibden za pomoc.

moge napisac pare slow na temat filtra w porownaniu z ym3404 i ym3414

wiec...

aplikacja identyczna. zamiana nastepuje w podstawce. przed filtrem oscon sp100uF (musze sprawdzic jak sie zgra z Fc)



roznica w brzmieniu spora. ym graja mozna powiedziec gora i dolem. soniak srodkiem pasma.

w soniaku zludne wrazenie olbrzymiej sceny, powietrza na niej oraz glebi. instrumenty dobrze od siebie odseparowane. talerze jak trzeba. powietrze w brzmieniu blach. w stosunku jednak do ym3414 mniej dolu. bebny daleko na 3 planie. nie maja stopy jak z 14. wydaje sie ze instrymenty lepiej dociazone z YM3414 i 04.





roznica miedzy 04 i 14. jeden to 4x a drugi 8x oversampling.

brzmieniowo:

14 jest gladszy wiecej szczegolow. bas nizej schodzi wiecej barw. 04 ostry drapiezniejszy mniej szczegolow i barw. 04 gra bardziej wysoką srednicą ale inną niz cxd.. kazdy przedstawia cos innego. mnie sie podobaja oba.



co do cxd. musze go troche posluchac bo nie mialem tego typu dzwieku u siebie choc go znam.



slyszalem Yamahe cd1000 (mam ja) oraz cd2000. w tej drugiej filtr cyfrowy to smxxx. musze jeszcze taki u siebie przetestowac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

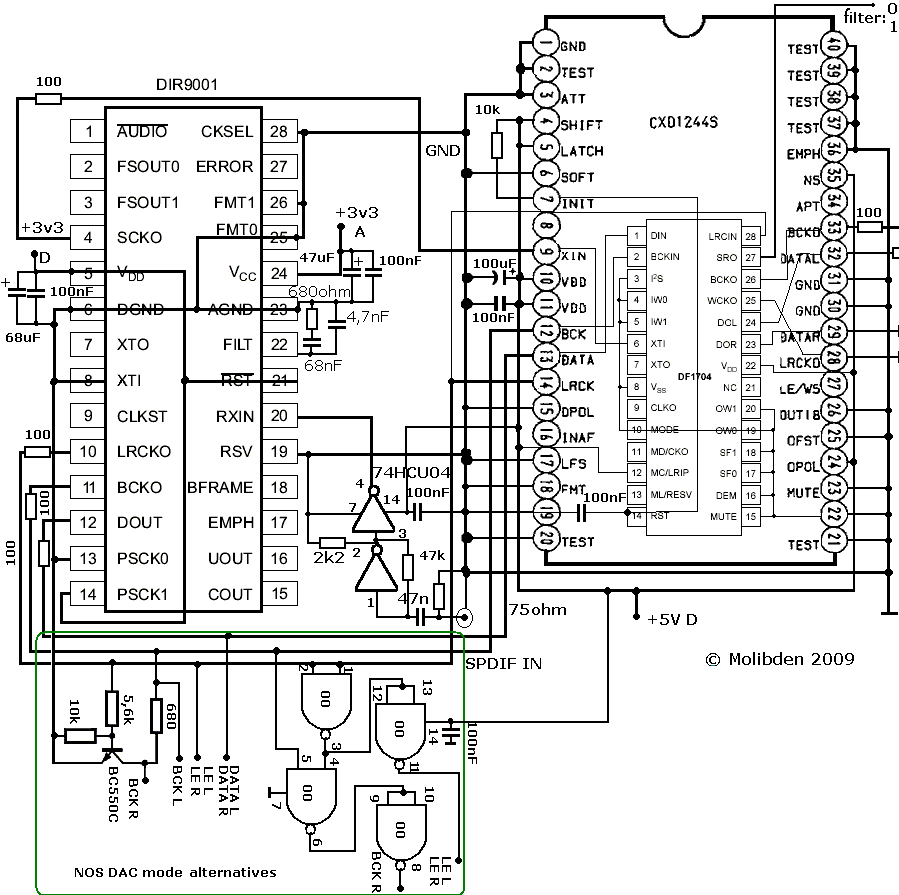

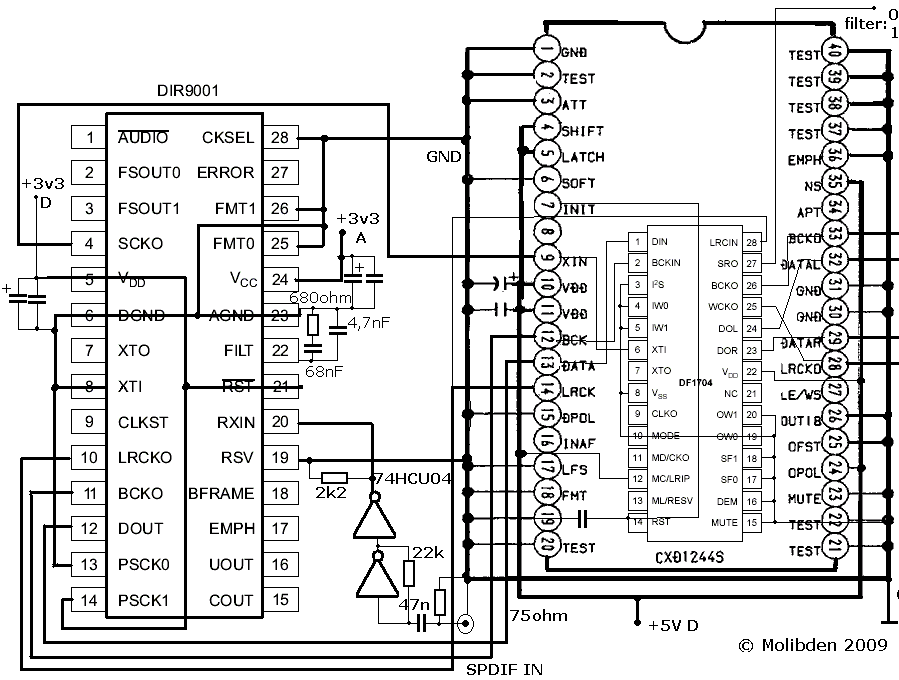

Aktualizuję o chemat z odbiornikiem DIR9001 i filtrem CXD1244 z opcją użycia DF1704. Po stronie PCM56 nic się nie zmienia, wychodzące sygnały kierujemy porsto na ich piny 5, 6, 7. Nie dodałem tylko jeszcze układu przełączającego na brakmach dla wersji non-O-S.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Wprowadziłem pewnoe poprawki, do tego do wyboru dwa układy (tranzystor lub bramki 74HC(T)00 do pracy w trybie NOS DAC - w wersji z filtrem elementy te są zbędne).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

aktualizuję

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

niesprawna aiwa-dawczyni pcm56 zakupiona na allegro okazała się...niestety sprawna, jak mają się pod względem brzmienia pcm56 do pcm61-L, te drugie udało mi się wyszabrować z denona dcd-690 z padniętym napędem, czy 18-bitowiec stracił coś w stosunku do chwalonego pcm56 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Brzmią podobnie lub wręcz tak samo, PCM61 nie powinien być gorszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

Takie jedno zapytanie?

Czy wątek zbliżę się powoli do finału, jakiś projekt PCB, kalkulacja kosztów itp.? czy na razie jest w fazie rozważań i dyskusji ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

molibden moze na wejsciu dac odbiornik linii 75als193 lub pojedynczy chyba 195.

istnieje wtedy mozliwosc podpiecia kabla coax lub xlr itp.

ja w chwili obecnej mam taki odbiornik i jestem z niego zadowolony. gra lepiej niz polaczenie bezposrednie bez trafek separujacych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dst89]

Trzeba jeszcze ustalić jak ma wyglądać konwersja I/V w tym DACu - w tym miejscu niektórzy będą chcieli zastosować lampy inni dobre opampy więc moja propozycja to: na płycie głównej umieścić miejsce na dwa pojedyncze opampy (konwersja pasywna na dobrej jakości rezystorze + wzmocnienie ok 4-6x) a układ fetishizatora ewentualnie można zrobić na odłamywanej płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

A może 2 podwójne opampy np opa2134 - jedna połówka do konwersji a druga połówka do wzmocnienia sygnału lub na odwrót - najpierw wzmacnianie sygnału a potem konwersja ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

można zdaje się wykorzystać opór wewn. pcm56 = mniej elementów na pcb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Tak...

I niemal połowe możliwości PCM56(61)zaprzepaścić wyjątkowo kiepskim rezystorkiem w kostce.

Miejsca na jeden rezystor przy kości tak czy tak powinny być.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

żółwik, 12 Gru 2009, 14:30



>Tak...

>I niemal połowe możliwości PCM56(61)zaprzepaścić wyjątkowo kiepskim rezystorkiem w kostce.

>Miejsca na jeden rezystor przy kości tak czy tak powinny być.



nie sądzę aby rezystor, jaki by on kiepski nie był, mógł odebrać połowę potencjału brzmieniowego dac-a a jakieś zalety takie rozwiązanie jak każde inne pewnie posiada :) a oszczędność miała by polegać głownie na 1 opampie dwukanałowym do konwersji i/v aktywnej i wzmacniania sygnału, choć można również ten opornik + opamp pojedynczy + np wykorzystać pin 1 i 8 opa do dodatkowej niwelacji przy pomocy potka ewentualnego dc opampa (taki bonus dla posiadaczy słuchu absolutnego słyszących rezystory ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

pcm56 to przetwornik i takim pozostac powinien. kiedys dla proby wykorzystalem zarowno wew. rezystor jak i rowniez wew. opamp i naprawde gorzej to zabrzmialo w porownaniu do zewnetrznego rezystora i (w moim przypadku) opa 2604

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

co do wewnętrznego opa to nie mam wątpliwości, że to mogło nie zagrać za dobrze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
