DAC AVT-5188


Irek 10
 Share

Recommended Posts

Jakiś czas temu postanowiłem kupić płytkę w avt, poskładać go i uruchomić choćby z ciekawości porównania go z dac-iem na PCM1704. Jako że szybciej udało mi się skompletować części do dac-a

z avt to od niego zacząłem. Na początku mój niepokój wzbudziło zwarcie między masą a jednym

z zacisków transformatora zasilającego analogówkę wyglądało to tak jakby płytka została w ten sposób zaprojektowana. Po złożeniu i podłączeniu napięć analogówka ok.



Problem jest natomiast z częścią przetworników. Prąd pobierany przez dac-a na początku wynosił ok.

120mA po kilku minutach skoczył do 280mA. Doszedłem do tego że jest zwarcie w obwodzie zasilania 3,3VD. Jeden WM8740 ma rezystancję między nóżką 8 a masą 54Om, a drugi 33Om. Kondensatory wylutowałem i rozciąłem ścieżki w obwodzie zasilania wskazuje to niestety na uszkodzenie WM.

Dziwne jest to że obu naraz. Sprawdziłem płytkę ze schematem i kartą katalogową nie znalazłem innych błędów niż ten na początku.



Czy ktoś z forumowiczów ma może jakieś doświadczenia z tym dac-iem może są jeszcze jakieś błędy na tej płytce? Kupić WM jeszcze raz i wymienić mogę tylko nie chciałbym ich znowu zfajczyć.



Zastanawia mnie też to że na zdjęciu w EP jest przetwornik na takiej samej płytce z opisem pomiarów, a z tym zwarciem które znalazłem ten układ by poprostu nie działał.

Link to comment
Share on other sites

Ja złożyłem ten przetwornik. na płytce drukowanej był błąd druku. Mianowicie od strony elementów na zasilaniu opampów było zwarcie jednej galęzi zasilania do masy. To zwarcie było na złaczy ARK. Poza tym cały przetwornik odpalił bez zarzutu i gra. Nie wiem czy tylko na mojej płytce tak było. Niech ktos kto kupił te płytkę sie wypowie.

Link to comment
Share on other sites

płytka została zaprojektowania prawidłowo tzn. bez opisywanego tutaj zwarcia. Jezeli AVT sprzedaje płytki ze zwarciem to zotały one źle wykonane u producenta.

Ten DAC mozna zmontowac i uruchomić bez większego problemu. Sam uruchomiłem kilka sztuk i z żadną nie było problemu, ale ja miąłem płytki prototypowe bez błędów. Po zmontowaniu powinien działać od razu.

uszkodzenie oby przetworników na raz sugerowałoby problemy z zasilaniem - sprowdziłeś czy wszsytkie napięcia sa poprawne ( łacznie z prowadzeniem mas)?

Link to comment
Share on other sites

czyli wkońcu teraz to już sam nie wiem czy działa czy nie działa ten dac odrazu po zmontowaniu? bo wm8740 nie kosztuje 5zł jak mają się tak palić.

Aby patrzeć jak AVT wycofa sprzedaż płytek tak jak to zrobili nie wiedzieć czemu z kartą dzwiękową avt509,wszystko było dobrze nagle została wycofana sprzedaż płytek,bo pare wpisów na forum EP było że trudno jest to uruchomić,a okazało się że wszystko jest ok wystarczyło dobrać tylko pojemność kondensatorów przy kwarcu żeby się wzbudził.

Pogadajcie jeszcze trochę oproblemach z uruchomieniem daca na wm8740 i też zostanie wycofany,zamiast usunąć błędy AVT potrafi tylko wycofywać świetne opracowania,a kaszanke w postaci wzmacniaczy i zasilaczy zostawia.

Link to comment
Share on other sites

Mój DAC działa bez problemu, a o błędzie druku napisałem, bo jest to POWAZNY bład. Jego skutkiem jest ZWARCIE jednego uzwojenia wtórnego w trafie. Ponieważ wszystko sprawdzam na bieżąco, więc od razu wykryłem ten prosty błąd. poza tym wszystko zadziałało "od kopa". Jeśli forum przegląda ktoś z AVT to niech sprawdzi całą partię tych płytek i jeśli jest błąd niech zareklamuje u producenta druku. Błąd jest ewidentny i gdyby ktoś składał na tej płytce to niech z forum dowie się o tym problemie.

Link to comment
Share on other sites

Bardzo pomocne było by gdybyś zamieśćił zdjęcie z zaznaczonym błedem na pcb,myśle że pomogło by tonie tylko profesjonalistą diy ale również amatorom chcącym wykonać sobie ten kit a niemających zbyt wiele pieniędzy aby wymieniać częśći z powodu zwarcia.



A swoją drogą mógł byś coś napisać o brzmieniu tego daca? jaki ma dzwięk ew jakieś krótkie porównanie do czegoś grającego,myśle że zainteresowałbyś pare osób.



Pozdrawiam i gratuluje wiedzy w wykryciu błędu,ja kiedyś chciałem ten dac zakupić i wywalił bympieniądze w błoto bo napewno nie potrafił bym znależć błędu.

Link to comment
Share on other sites

  • 3 weeks later...

DAC jest już polutowany, a błąd jest pod złączem ARK od strony elementów. Poza tym miedź, która robiła zwarcie jest juz usunięta. Polutowalem ten układ, tak "dla sportu" z najlepszych elementów, jakie udało mi się zdobyć. Kondensatory zastosowałem Black Gate'y, Rubycony ZL, OS-CON-y, Elna Silmic II, BC Components itd. Foliowe to MKP wybierane miernikiem z tolerancją 0,5 %. Rezystory Beyschlagi i Vishay o tolerancji 0,1% i jeszcze dodatkowo wybierane miernikiem do 4 miejsca po przecinku. Jak gra? NIEPRAWDOPODOBNA PRZESTRZEN i lekkość przekazu. Na słuchawkach to baza obejmule od lewego ucha do prawego (jakby 180 stopni). Z płyt wychodzą wszystkie niedoskonałości: np szum ulicy w studio lub szumy i przydzwięk z aparatury studyjnej. Niesamowita czystość przekazu, dynamika- powalająca. Moznaby długo pisać. Warto polutować ten układ i samemu sprawdzić. Ja gram na "światełku". Mogę zamieścić zdjęcia, jakby ktoś chciał. Czekam jeszcze na AD797. Teraz gram na LME ileś tam

Link to comment
Share on other sites

kuty, 9 Gru 2009, 13:05



>Mam dwa układy OPA1632 czy mogę je zastosować w tym dacu jako filtry dolnoprzepustowe?



Absolutnie NIE! To są opampy z wyjściem symetrycznym. Maja inny standard wyporowadzeń zasilania



OPA1632

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i dla porównania AD797

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Mozna żeby działało włozyc NE5534 ( parę PLN/szt) - nie jest to rewelacja, ale bedzie działało. Niestety ja testowałem DAC z NE5534 w trakcie uruchamiania prototypu żeby nie usmazyć drogiego opampa ( raczej docelowo sie nie nadaje), z drogimi OPA627 i średnio drogimi AD797. Te ostanie okazały się bezkonkurencyjne i na tym zakończyłem poszukiwania.

Link to comment
Share on other sites

>aka63, 9 Gru 2009, 10:21



>Jeśli ktos ma zdjęcie płytki przed polutowaniem, to niech zamieści. Jeśli jest na niej błąd to go

>pokażę, i będzie mozna szybko go usunąć.



Ja też byłbym wdzięczny za fotkę, bo właśnie zamówiłem płytkę. Albo jak ją dostanę to wrzucę skan i poproszę o zaznaczenie błędu.

Link to comment
Share on other sites

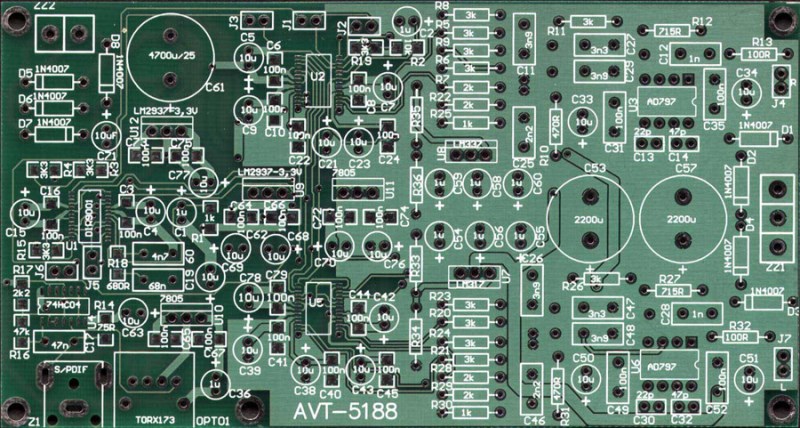

Wrzucam skany płytki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-19894-100007861 1260862660_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wyglada na to, że na tej płytce nie ma błędu. Błąd dotyczył złącza ZZ1 i w mojej płytce matalizacja otworu (przy diodie D2 była" "Wylana"=zwarta do masy na gónej powierzchni. Zeby sprawdzić, czy jest ok wystarczy miernikiem sprawdzić, czy nie ma zwarcia między żadnymi otworami złącza ZZ1 (oczywiście PRZED wlutowaniem elementów).

Link to comment
Share on other sites
