DAC AVT-5188

Irek 10

Przez Irek 10 ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    oxygen22 Uczeń

    oxygen22

    Opublikowano
    Opublikowano

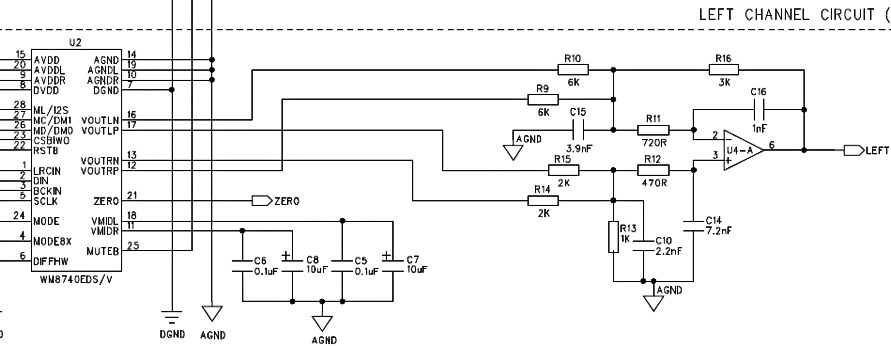

    U mnie po złożeniu okazało się, że na połączeniu U5 i U6 jest odwrócona faza (zamienione miejscami wyprowadzenia VOUTLN VOUTRP i VOUTLP VOUTRN) Dla porównania wycinek z "data sheet".

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-19702-100007458 1261253864_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek_j Entuzjasta

    tomek_j

    Opublikowano
    Opublikowano

    oxygen22, 19 Gru 2009, 21:17



    >U mnie po złożeniu okazało się, że na połączeniu U5 i U6 jest odwrócona faza (zamienione miejscami

    >wyprowadzenia VOUTLN VOUTRP i VOUTLP VOUTRN) Dla porównania wycinek z "data sheet".



    Zamiana w stosunku do datasheet jest w obu kanałach i niczemu nie przeszkadza, bo fazy w obu kanałach są takie same.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    radziomc Nowicjusz

    radziomc

    Opublikowano
    Opublikowano

    Zgadzam sie z kolegą oxygen22 po uruchomieniu DACa okazło się ze na wyjsiu sygnał jest odwrócony w fazie pomiedzy kanałem lewym a prawym. Okazuje sie ze sygnał jest odwórcony juz na wyjściu WM8740 poradziłem sobie z tym "mieszając" troszke rezystorami za przetwornikiem i jest jak powinno być.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek_j Entuzjasta

    tomek_j

    Opublikowano
    Opublikowano

    Przypomiało mi sie

    Rzeczywiście bład ten został zauważony po opubliowaniu DAC i do AVT została wysłana poprawiona płytka - widocznie "produkcja" nie uwzględniła poprawki - na to niestety nie mam wpływu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek_j Entuzjasta

    tomek_j

    Opublikowano
    Opublikowano

    mozna to poprawić przecinając ścieżki i stsosując mostki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    tomek_j, 20 Gru 2009, 13:31

    >Zamiana w stosunku do datasheet jest w obu kanałach i niczemu nie przeszkadza, bo fazy w obu

    >kanałach są takie same.



    Też to sprawdziłem i tak pomyślałem, Czyli nie trzeba robić obejść jak wyżej?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    radziomc Nowicjusz

    radziomc

    Opublikowano
    Opublikowano

    trzeba bo sygnał jest odwrócony w fazie na wyjsciu WM8740 (dla pewnosci mozesz sobie odwrotnie podłaczyc jedną z kolumn i powinien pojawić sie bas). pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek_j Entuzjasta

    tomek_j

    Opublikowano
    Opublikowano

    Scout, 20 Gru 2009, 19:47



    >tomek_j, 20 Gru 2009, 13:31

    >>Zamiana w stosunku do datasheet jest w obu kanałach i niczemu nie przeszkadza, bo fazy w obu

    >>kanałach są takie same.

    >

    >Też to sprawdziłem i tak pomyślałem, Czyli nie trzeba robić obejść jak wyżej?



    To zależy jaka masz wersję płytki- ale z tego co widze AVT sprzedaje płytki z błedem. Jezeli tak to przeróbka niestety jest konieczna.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    oxygen22 Uczeń

    oxygen22

    Opublikowano
    Opublikowano

    W moim przypadku zamienione połączenie było tylko w jednym kanale, więc musiałem "mieszać" rezystorami jak radziomc. Może w najnowszej wersji płytki jest to poprawione. Ja miałem jedną z pierwszych.

    Jaka jest różnica pomiędzy 74HCU04 a 74HC04.

    Mam wstawiony 74HC04 i chyba działa poprawnie.



    Jeszcze R1 zmieniłem z 1k na 10k. Po podłączeniu zasilania nie zawsze się uruchamiał.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Ktoś pisał o niesamiwitej przestrzeni z tego DAC-a . A to poprostu niezgodnośc fazowa ...

    Przyznam ,że jestem zdegustowany - nie po to kupuje płytkę aby sie bawic w cięcie ścieżek . Bez sensu . To kolejny niedorbiony kit z AVT jaki trafił w moje ręce . Wstyd .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    Oficjalna poprawka z AVT do ZZ1, ale ten problem rozwiązany.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

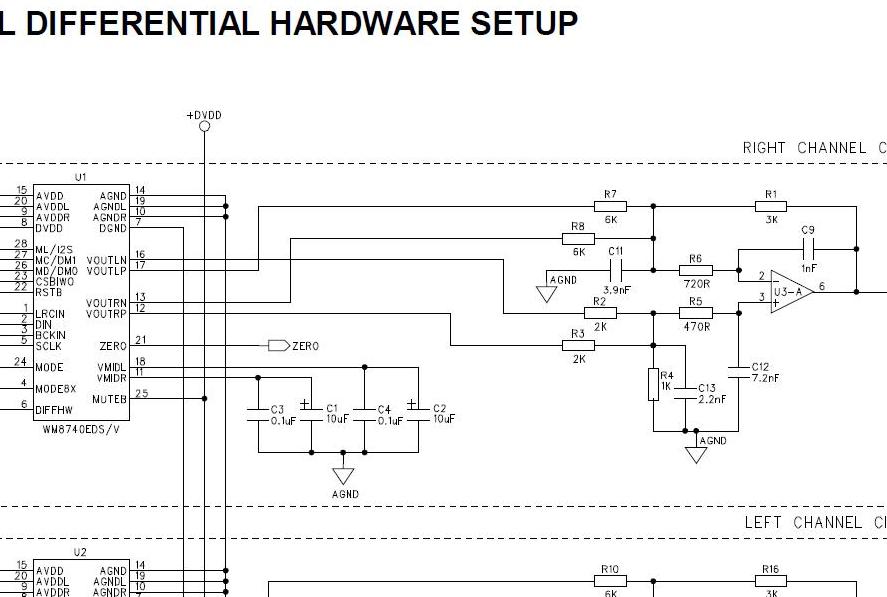

    Kompletnie tego nie rozumiem. Pobrałem datasheet ze strony Wolfsona

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i TAM JEST DOKŁADNIE ODWROTNIE niż ktoś pokazywał. Wyjście VOUTLN (16) i VOUTRP (12) na wejście + wz. operacyjnego a VOUTLP (17) i VOUTRN (13) na wejście - wzmacniacza. I TAK JEST W KICIE AVT. Tak więc jest dobrze? Skąd diametralna różnica w datasheetach?

    post-8766-100007243 1261498742_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

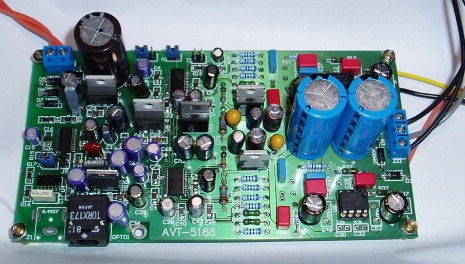

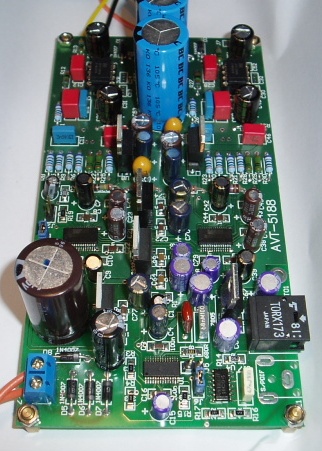

    Obiecałem parę zdjęć. Polutowany, uruchomiony odsłuchany kit AVT 5188

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8766-100007241 1261500275_thumb.jpg

    post-8766-100007242 1261500275_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

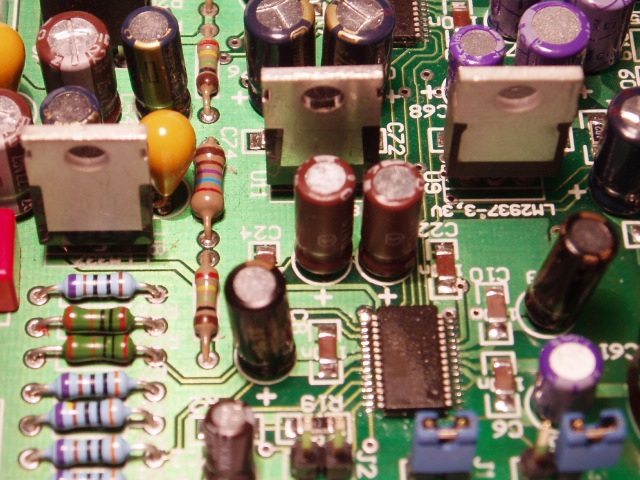

    c.d.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8766-100007239 1261500318_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    Wg tego datasheeta zgadza się kanał prawy MODE=1, ale odwrotnie podłączony jest lewy MODE=0. Na schemacie AVT prawy kanał U2 i lewy U5 są podłączone w ten sam sposób.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

    Teraz już zauważyłem. Błąd dotyczy wyłącznie kanału lewego (tryb mode=0). Moje pytanie: jak sprawdzić czy fazy są zgodne na oscyloskopie? Plyta testowa CD z sygnałem mono?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

    Teraz już zauważyłem. Błąd dotyczy wyłącznie kanału lewego (tryb mode=0). Moje pytanie: jak sprawdzić czy fazy są zgodne na oscyloskopie? Plyta testowa CD z sygnałem mono?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    Odpowiedź od autora:

    "w artykule opublikowanym wEP jest bład na schemacie i rysunku płytki. Ten

    bład został wychwycony, ale niestety nie poprawiony w artykule. Równiez

    została poprawiona płytka, ale z tego co wiem AVT sprzedaje płytki z błedem.

    Powoduje to odwrócenie fazy w jednym z kanałów skutkuje między innymi

    problememi z basem.

    Najprościej jest przeprowadzić próby odwarcająć fazy podłączenia koumny

    jedego z kanałów wzmacniacza.

    W płytce z AVT można przeciąc 4 scieżki podłaczyć tak jak powinno być

    (datasheet), lub wlutować pary rezystorów R20, R21 i R28, R29 "na krzyż"



    Dziękuję autorowi za szybką odpowiedź.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Samo lutowanie na krzyz niewiele pomoże , trzeba ciąc sciezki - przynajmniej tak wynika z rysunku zamieszczonego przez autora płytki 12 grudnia o 18,45. Zwróćcie uwagę na przecięta ścieżke za punktem NetU5_1 .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ...there is no spoon...

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    Ja zgodzę się z autorem projektu (vide 2 wpisy wyżej), że wystarczy połączyć "na krzyż" rezystory.



    arturp, 23 Gru 2009, 15:30

    "autora płytki 12 grudnia o 18,45. Zwróćcie uwagę na przecięta ścieżke za

    >punktem NetU5_1"



    Zobacz, że to nic innego jak "przewleczona" ścieżka z dołu w celu ominięcia tych na powierzchni. Kolega tomek_j prawidłowo oznaczył przecięcia i prawidłowe połączenie elementów bez zmiany ich miejsca, ale po przeanalizowaniu płytki i shematu WM8740 można "pokrzyżować" rezystory, chodzi tylko o zamianę sygnałów na wejściu par rezystorów. Sygnały VOUTLP VOUTLN VOUTRP i VOUTRN nie są "po drodze" do rezystorów pobierane, więc uważam krzyżowanie za uzasadnione, ale to tylko moje zdanie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

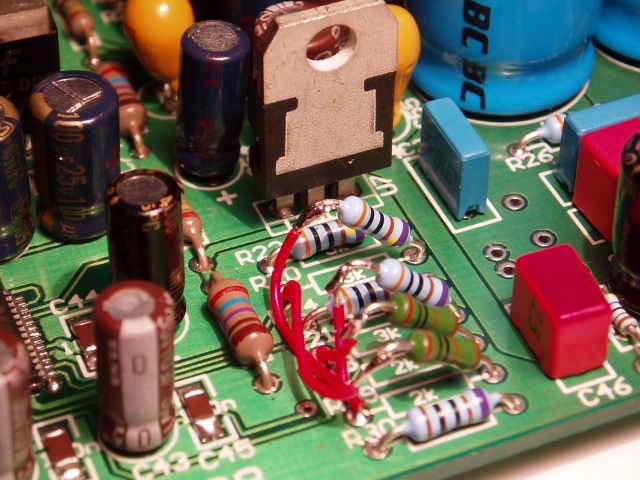

    Moja poprawka. Zrobione.Jak gra? Niesamowita przestrzeń i dynamika. Wokal Diany Krall perfekcyjny. Fortepian też bardzo dobrze. Wcześniej faktycznie coś było z fazą, ale nie podejrzewałem błędu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8766-100007146 1261599719_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bardini Poszukiwacz

    Bardini

    Opublikowano
    Opublikowano

    Panie Tomku, Panowie,



    Ponieważ również zdecydowałem się na wykonanie tego DAC'a, kupiłem pcb z AVT.

    Z tego co widzę błąd dotyczy wspomnianego złącza ZZ1 - górny pad zwarty masy po stronie TOP

    oraz wyjść z przetworników na filtry. Moja płytka jest wykonana wg schematu AVT, gdzie LEWY kanał jest połączony identycznie jak PRAWY przy różnych stanach MODE (24).

    Pytanie, czy poniższy fragment z DataSheet Wolfsona jest na 100% prawidłowy ?

    Dla ułatwienia dopisałem końcówki bezpośrednio przy rezystorach.



    Wyjścia z WM8740:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Złącze ZZ1:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Scout Współtwórca

    Scout

    Opublikowano
    Opublikowano

    Kontaktowałem się z autorem projektu. Przyznał, że są błedy w ZZ1 (rozwiercić lekko górny otwór) i przy podłączeniu "lewego" WMa, należy podłączyć jak na rysuknu, który załączyłem powyżej. Najłatwiej krzyżować rezystory wg opisu wyżej. AVT ma poprawione płytki, ale najwyraźniej sprzedaje jeszcze z poprzedniej serii.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bardini Poszukiwacz

    Bardini

    Opublikowano
    Opublikowano

    Ciekawy myślę artykuł dla wszystkich zainteresowanych DAC'ami:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
