Modyfikacja toru analogowego Revox S27


savitar7

Recommended Posts

Witam,



mam odtwarzacz cd z następującymi elementami w torze: PCM1732V BB, OPA4134VA BB, AD8073JR i dużo elementów smd.

Widziałem, że zamienia się elementy smd na klasyczne kondy lub oporniki wysokiej jakości.

Co można tu zrobić aby poprawić jakość dźwięku? Miałem równolegle ten odtwarzacz i sony 505es, gdy robiłem porównania to revox na pewno nie ma takiego życia dzwięku jak 505, ja to określam bujaniem, słuchacz nie wiadomo kiedy jednoczy się z muzyką i rytmem i nie zastanawia się nad tym co słyszy. Revox gra poprawnie ale wydaje mi się, że mechanicznie.

Zastanawiam się czy wrzucic mu lampucerę czy w nim samym można dużo zdziałać?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

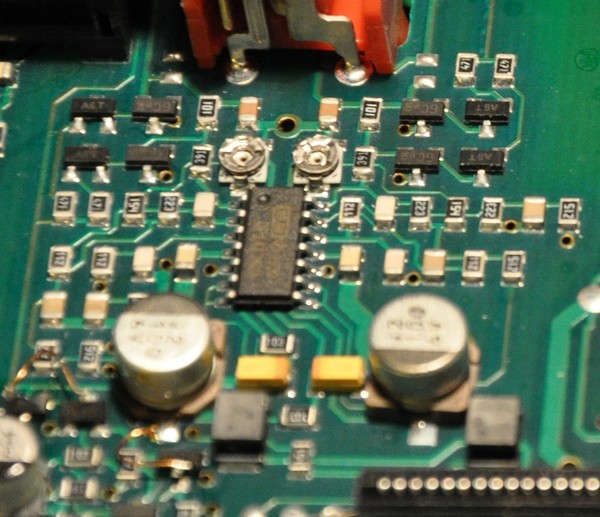

post-16196-100009783 1258843348_thumb.jpg

post-16196-100009784 1258843348_thumb.jpg

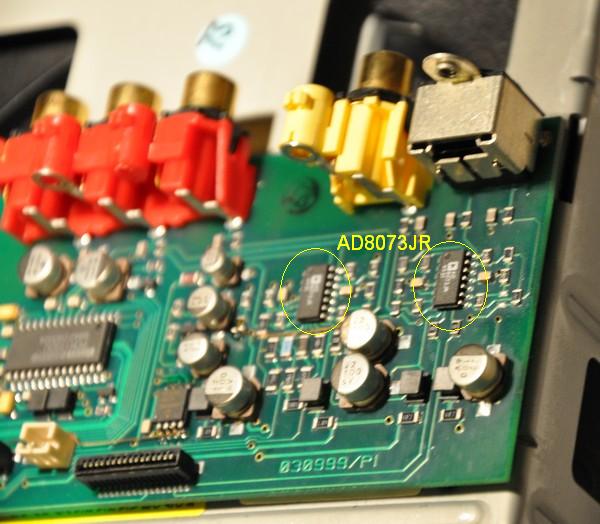

post-16196-100009785 1258843348_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ale ten tor analogowy nie wygląda wcale źle. Dobry op-amp, płytka w miarę, wygląda na to, że sygnał wzmacniany różnicowo bez kondensatora sprzęgającego w torze. To jest profesjonalne, jedynie możnaby wywalić tranzystory mutujące i ewentualnie zmienić kondensatory, bo te SMD0805 to raczej ceramiczne, polimerowe SMD 0805 dostaniesz np. w Farnellu.

Zasilacz to typowy Flyback produkcji prawdopodobnie skośnej, możesz zamienić na klasyczny z dobrą stabilizacją, to może dać dużo.



Molibden,



A nie wydaje Ci się, że pierwszy op-amp to wtórnik dla napięcia referencji :D

Link to comment
Share on other sites

Te dwa ceramiki możesz od razu wylutować, one służą do zamulania.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Proszę powiedzieć czy dobrze myślę:

można "zostawić" DAC na PCM1732 i "zlampizować" resztę toru

można też wstawić lampucerę jako DAC plus lampki tylko wtedy tracę dekoder HDCD który jest w PCM1732 a nie ma go w lampucerze?

Czy lampucera jako DAC ma większy potencjał dobrego dźwięku niż PCM1732?

Link to comment
Share on other sites

Jakie to mają być kondy? Zrobiłem na próbę to podłączenie na dwóch mks 2.2 plus czerwona wima 0.47 czyli wychodzi prawie 4.9 i gra ciszej ale ładniej, zniknęła taka metaliczność dźwięków, poziom wysokich jakby ten sam ale inna jakość. a może po prostu mocno przyciąłem pasmo tymi kondami i dlatego jest jakby bardziej gładko?

Link to comment
Share on other sites

Zgadza się, to te piny. Te kondensatory jakie zatosowałeś to sprzęgające, oddzielają napięcie stałe na wyjściach DACów od wejścia wzmacniacza i nic nie filtrują. Te wartości mogą zotać. Filtracja nie jest już potrzebna, ten DAC ma filtr dolnoprzepustowy działający powyżej 100kHz. Jakość sygnału wprost na wyjściu DACa jest zawsze najwyższa.

Link to comment
Share on other sites

Oki,rozumiem. Tylko, że te kondy co ja użyłem to są od zwrotnicy, wielkie i na 250V. Jakie można użyć mniejsze (w sensie wielkości) by nie degradowały dźwięku bo przecież są w torze? Magicy od zwrotnic strasznie kombinują z kondami jak są w szeregu więc zapewne coś na rzeczy jest :)

Link to comment
Share on other sites

Kondy do zwrotnic są OK. A że wielkie to się nie przejmuj. Zobacz jakie kobyły wstawia na wyjścia cedekow i DACów firma Audio Note.



Możesz popróbować sowieckich kondów olejowych, papierowych, teflonowych itp. wynalazków. Ale traktuj to raczej jako ostateczny szlif, tak czy inaczej kluczowa jest aplikacja.

Link to comment
Share on other sites
