Kable głosnikowe ze skręktki sieciowej CAT5


Imacman

Recommended Posts

Witam, pytanie - czy ktoś z Was robił, lub używał skrętki sieciowej UTP CAT5 w roli kabla głośnikowego.

Znalazłem takie cudo:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam Marek

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

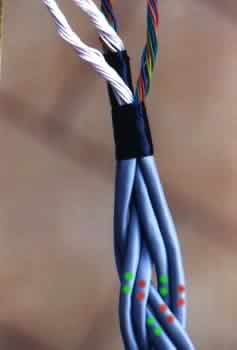

post-11945-100009372 1259315383_thumb.jpg

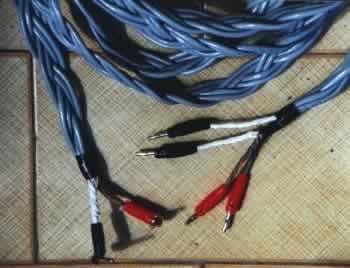

post-11945-100009373 1259315383_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dla niewtajemniczonych skrętka sieciowa UTP CAT5e wygląda tak:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hehehe ... nie wypowiem się jak to w domu gra bo nie znam.



Ale faktycznie kiedyś na skrętce pędziłem głośniki Elektrovoice do nagłośnienia hal magazynowych i odziwo to grało dobrze bez większych strat, jednak pewnie przy wyższych poziomach było by już słabo.



pozdrawiam

Link to comment
Share on other sites

Śmiem twierdzić że Klotz twinax gra o wiele lepiej od skrętki, kosztuje 25zł/mb a się człowiek nie naskręca. Przerabiałem kiedys UTP na wiele sposobów, także tych mega hardcorowych i nie gra ło to , więc nie ma co sobie nadzieji robić :) cudów Panowie i Panie nie ma. To tani drut.

Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Nikt nie dodał najważniejszego szczegółu: polecano skrętka sieciowa UTP CAT5e marki BELDEN (ważne!!!).

Przewody tej marki w pomiarach przekraczały znacznie wymagania dla CAT5 (jakość miedzi, izolacji itp). Inne przewody nie grały. Takie dane kiedyś wyszukałem.

Link to comment
Share on other sites

Reasumując, szukam dalej :) czegoś na fajne i tanie kable bi-wire.



Wiem, że zaraz napiszecie, że najlepszy z najtańszych to ProCab LS15 na wysokie/średnie i LS25 na bas, ale czy jedyny?



Mój szanowany kolega, poleca mi taśmy miedziane Jantzena, tylko do tego trzeba mieć miejsce za zestawem :). Trochę boję się zaryzykować :).



Ktoś kiedyś jeszcze stosował rosyjski RK50, ale wycofał się z tej teorii.



Jeszcze inni grają na kablu ze środkowej żyły solid core z miedzi PCOCC (od Furukawy). A kabel to tani Belkin PureAv.



Pozdrawiam i dziękuję za dyskusje

Link to comment
Share on other sites

Jako o komputerowych kablach to zacytuję co przeczytałem w książce Roberta A. Pease'a (tak tego z NS): "Ostatnio pewien inżynier pokazał mi wyniki badań przewodów głośnikowych. Wynikało z nich, że indukcyjność zwykłego dwuprzewodowego kabla (o długości ok. 6 metrów) może powodowa małe, ale zauważalne przesunięcie fazy - około 10 stopni przy 20kHz, nawet jeśli jest to gruby i ultradrogi kabel w cenie 30 dolarów i więcej za metr. Ale kiedy zastosował płaską taśmę złożoną z 40 przewodów (taką jaką się zwykle stosuje do przesyłania sygnałów cyfrowych), z których co drugi połączył równolegle i wykorzystał jako przewód "gorący", a pozostałe (też co drugi) również połączył równolegle i wykorzystał jako przewód powrotny, wtedy osiągnął ok. 10-krotną redukcję indukcyjności. Pomyślcie o tym - jeżeli weźmiecie kable, które powinny mieć 75Ohm i połączycie równolegle 10 takich par, to powinniście uzyska całkiem płaską odpowiedź, zupełnie wystarczającą do sterowania obciążenia 8 Ohm. Dużo lepsze rozwiązanie niż zastosowanie dużych, monstrualnych kabli, bardziej poręczne, a także dużo tańsze."



Podkreślam że ja tylko cytuję!!!

Link to comment
Share on other sites

Dobry przewód głośnikowy to: minimum oporności, pojemności i indukcyjności. Niestety oddalenie żył zmniejsza pojemność ale zwiększa indukcyjność. Wzrost gabarytów (minimalizowanie Z ®) zwiększa również pojemności pasożytnicze do otoczenia.

Gdzieś jest złoty środek. Był taki wątek w którym pokazywane były kształty przekroju przewodu minimalizujące L i/lub C. Zachodu dużo, efekt żaden; zważywszy, że odsunięcie zespołu głośnikowego od ściany lub umieszczenie jakichś choćby niewielkich ustrojów odczuwalnie dla „głuchego” zmienia parametry akustyczne.

A zabiegi producentów wtykających na kabel jakieś „puszki” (z elementami biernymi) zmieniającymi brzmienie „kabla” to polowanie na naiwnych. Kabel w maksymalnym stopniu ma nic nie zmieniać :).

Link to comment
Share on other sites

Zrobiłem jakiś czas temu kable ze skrętki. konstrukcja: 4 odcinki kabla

00

00



połączone po przekątnych ("b" z "b" i "a" z "a"):





ab

ba



efekt to głośna góra i brak niskiego basu. Potem je skręciłem góra złagodniała basu dalej brak. To nie było to że był on konturowy lub na swoim miejscu, po prostu brak.



Co grzegorz7 wynika z tego, że tym masz połączone w pracy kolumny? dla mnie tyle że grają głośna górą i brakiem niskiego basu. ale mają wszystkie wymienione przez Ciebie parametry. :)



Opisz swoje doświadczenia jak się zdecydujesz zrobić.

Link to comment
Share on other sites

Generalnie chodzi mi o to, że różni producenci stosują, różne przewodniki, konfekcje, przekroje, izolatory itp. Każą sobie płacić bajońskie ceny za swoje produkty. Z drugiej strony można tanio kupić, bardzo dobrej jakości druty lub taśmy. Przykładem jest, kabel Belkin PureAv dostępnym w kraju

gdzie środkowa żyła to solid core z miedzi PCOCC (od Furukawy). Następnym przykładem może być JANTZEN SUPER OFC 2x1.5 o czystości 6N - po 12 zł/mb, ewentualnie Solid Core w/w firmy OFC 17AWG 6N za 18 zł. Wiem, że można próbować różne kombinacje, ale czasami nie warto wywarzać już otwartych drzwi... Dlatego stworzyłem ten wątek.

Link to comment
Share on other sites
