Obudowy do GainClone-a


tomant

Recommended Posts

Zamierzam z początkiem 2010 roku zaoferować uczestnikom tego forum obudowy do GainClone-a, ewentualnie do innych wzmacniaczy. Będą 2 podstawowe typy obudów:

- do monobloków

- do wzmacniacza stereo / ewentualnie z preampem.



Będą to konstrukcje modułowe. Tzn. Będzie można otrzymać oddzielnie chassis, frontpanel, panel tylny, oraz boczki i górę.



Ponieważ projekt jest w fazie koncepcji oczekuję od Was pomysłów co do wyglądu, wymiarów i wyposażenia w otwory. Niezmienne będą te elementy, których wykonania i technologii nauczyłem się przez ostatnie lata. Tak więc, konstrukcja oparta będzie o aluminiowe gięte chassis (grubość blachy 2 mm - wystarczająca do otrzymania znacznej sztywności). Do tego chassis dokręcane będą aluminiowe (4 mm) góra i boki. Najprawdopodobniej będzie też możliwość wykonania boczków drewnianych. Dokręcany będzie też aluminiowy frontpanel. Zakładam jego grubość na razie 8 mm, ale jestem otwarty na sugestie. Proponuję taką grubość by nie było potrzeby "pokazywania" od frontu śrub mocujących. No i na końcu z tyłu dokręcany panel tylny grubości 2 mm. Grubość taka jest najlepsza bo doskonale pasuje do wszelkich gniazd (np. neutrików), a łącznie z blachą chassis daje nam grubość z tyłu = 4 mm.

Dlaczego panel tylny będzie oddzielnie dokręcany a nie zintegrowany z chassis? Ano po to by uzyskać większą uniwersalność obudowy. Nie sądzę by nagle wszyscy zapragnęli mieć taką samą konfigurację wejść / wyjść do wzmacniacza.



Wykończenie jakiego się podejmuję to szkiełkowane, anodowane na naturalny kolor aluminium. Nie będę bawił się w malowanie proszkowe, które wg mnie może zepsuć cały efekt. Oczywiście każdy będzie mógł sobie indywidualnie oddać obudowę do malowania. Istnieje możliwość nie zamykania porów anody co bardzo mocno zwiększa przyczepność farby.

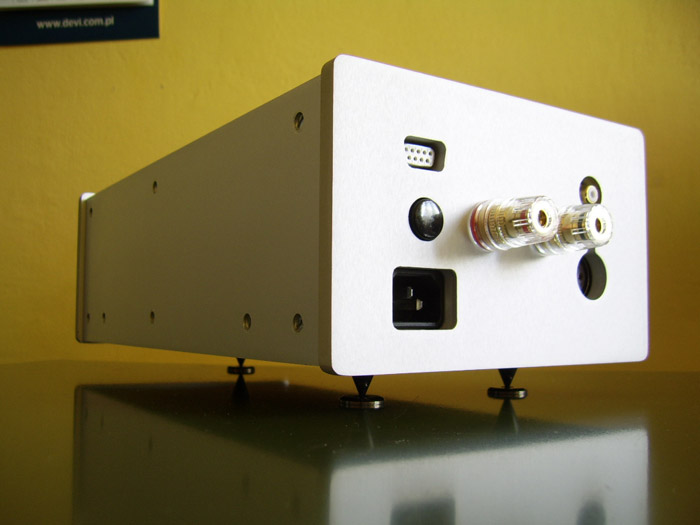

Moje wypociny można obejrzeć w wątku: Obudowy wzmacniaczy-jak?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

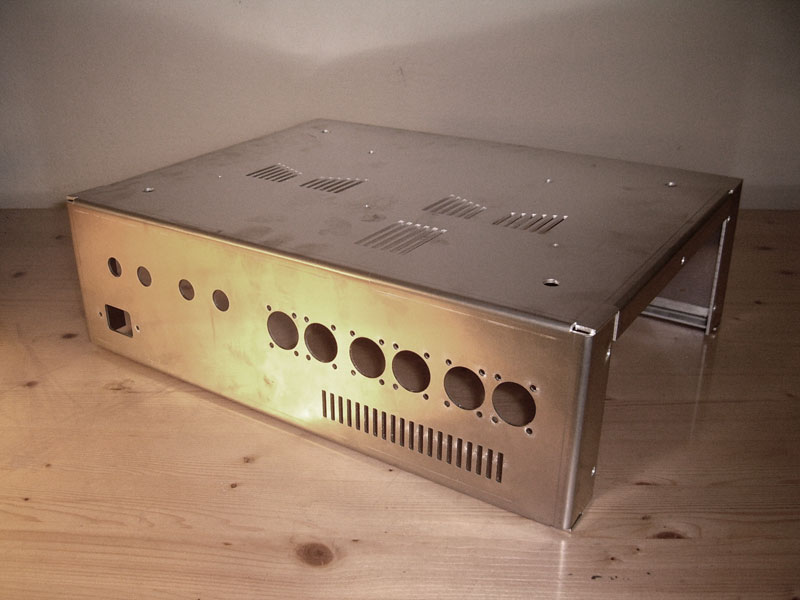

post-4633-100007588 1261124574_thumb.jpg

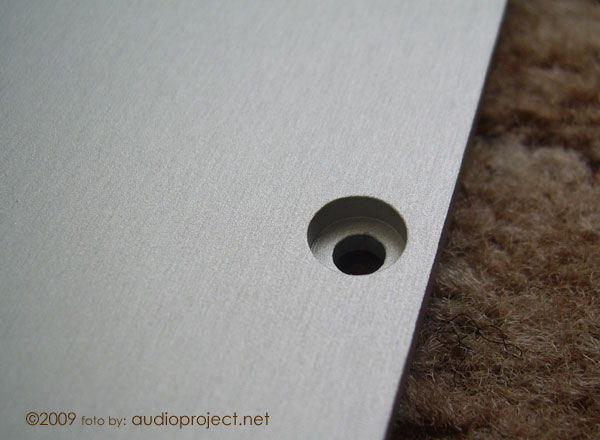

post-4633-100007589 1261124574_thumb.jpg

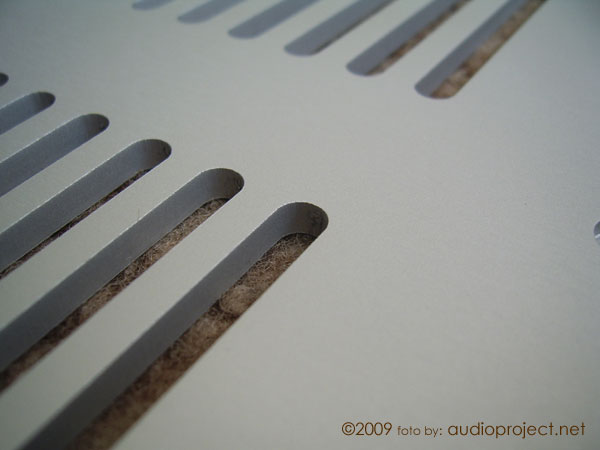

post-4633-100007590 1261124574_thumb.jpg

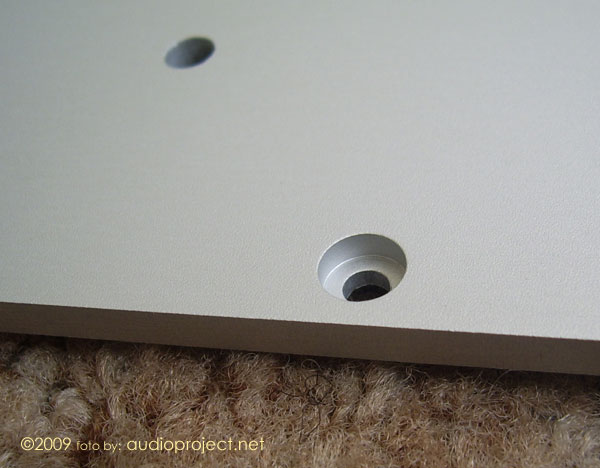

post-4633-100007591 1261124574_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Cała idea tego wątku polega na tym, że chciałbym poznać wasze potrzeby szczególnie co do wymiarów. Nie chciałbym robić czegoś co się później nikomu nie spodoba. Technologię mam już opracowaną, teraz potrzebuję konkretniejszych propozycji z waszej strony.

Jeśli nie padną one z waszej strony to sam zaproponuję coś (na razie wirtualnie) i poproszę o opinie.



Ze swojej strony mogę zagwarantować dobrą jakość końcową - niestety dla siebie i swojego portfela jestem perfekcjonistą ;). Co do ceny to od razu uprzedzam że nie będzie to tania zabawa. Nie będzie to jednak cena wyssana z palca - będzie jak najbardziej realna. Cały proces będzie obejmował projekt CAD, cięcie laserowe, frezowanie, wiercenie, gwintowanie, gięcie, szkiełkowanie i anodowanie. Być może uda się załatwić sitodruk - choć na razie nie jestem zadowolony z jakości.



Wiem że obudowa to bardzo często najsłabsze ogniwo w naszych małych diy hi-endach. I niestety to właśnie z nią jest największy problem. Praktycznie nikt nie chce podjąć się jednostkowej produkcji. Jeżeli już, to zazwyczaj cena jest z kosmosu, albo jakość pozostawia wiele do życzenia.

Dlatego chciałbym w tym temacie pomóc. Oczywiście by rozwiać wszelkie ewentualne wątpliwości napiszę od razu: nie będę tego robił za darmo. Moja prowizja będzie jednak symboliczna. Konkrety pojawią się jak wypracujemy docelowy model obudowy.



---

Co do tego gniazda to rzeczywiście był błąd. Na szczęście ta obudowa to już bardzo odległa historia.

Link to comment
Share on other sites

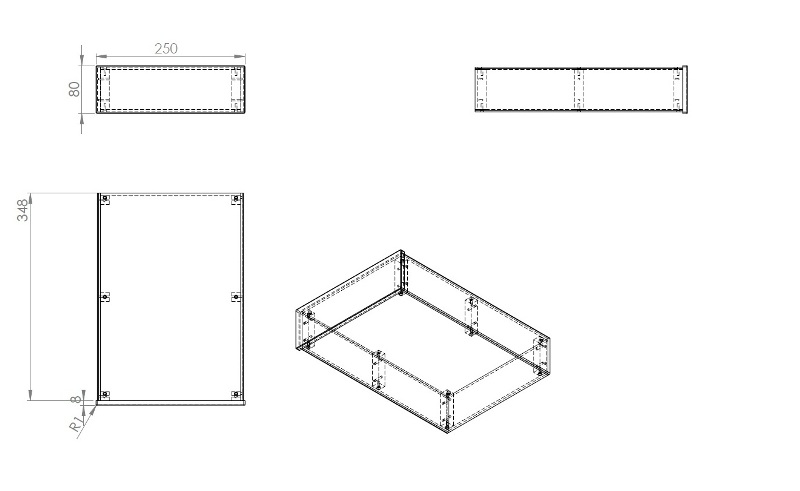

ja bym się pisał na taką obudowie idealna do daca





czyli front 80x250 gr 8mm



cała obudowa z frontem 250x80x348

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-21268-100007508 1261217105_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

tomant, 18 Gru 2009, 09:22



>Zamierzam z początkiem 2010 roku zaoferować uczestnikom tego forum obudowy do GainClone-a,

>ewentualnie do innych wzmacniaczy.



Świetny pomysł. Sam może spróbuję sklecić jakiegoś wzmaka na początku przyszłego roku, więc obudowa byłaby jak znalazł. Te na zdjęciach wyglądają super.

Link to comment
Share on other sites

A drewniane panele przednie Wam się podobają? Mój GC:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Buczek zakupiłem w casto jako .... sztachetę sztuk jedna. Przycięta i obrobiona, potem wosk kilka razy i polerowanie. Nie ma takiej bejcy i lakieru, który daje taki efekt ... coś jak stare meble :-).

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

>awaria

Niestety, ale w Krakowie byłem na kilka godzin jakieś 3 lata temu. A szkoda bo bardzo lubię atmosferę tego miasta. Sam pochodzę i mieszkam w miejscu, gdzie cały czas brakuje czasu i gdzie życie pędzi coraz szybciej. Nie jest to na szczęście Wa-wa, gdzie nota bene pracowałem niedawno przez kilka tygodni.

Śruby kupuję przez internet w różnych miejscach. I rzeczywiście nie jest łatwo. Niestety w grę wchodzą tylko większe ilości. Śmieszne jest także to, że sklep w którym dokonuję zakupu potrafi po jego zrealizowaniu wycofać dany produkt z oferty. No i jak tu zachować jakąś powtarzalność i pewność że uda się to jeszcze gdzieś kupić. No cóż - nasza rzeczywistość.

Kupowałem m.in. w tych sklepach. Innych adresy już nie działają.

-

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

-

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

-

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

-

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Dokładnie.

W Poznaniu na Lutyckiej kupowałem fikuśne małe imbusy np M2,5 do wkładki. Jak nie mają to zamówią ... nawet 2 sztuki :-) i nie ma dla nich kłopotu. Ofertę mają raczej stałą. Polecam.



K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites
