Jak to połączyć?


maracz

Recommended Posts

Mam cyfrowy korektor akustyki,który musi się komunikować z komputerem,problem polega na tym że nie mam odpowiedniego kabla który by to umożliwił.Na tylnym panelu korektora jest port połączeniowy typu RS-232 tak to tam jest napisane z tym że jest to gniazdo podobne do ethernetowego lub telefonicznego(6 pinów) i tu mam pytanie,czy można dokupić taki kabel?

Link to comment
Share on other sites

RS-232 to 9 pin w układzie 9 albo 25 stykowej wtyczki/gniazda DB-9 (25). RJ45 też są stosowane (widywane w przełacznikach sieciowych). Jest tam 8 pinów. W sieci jest podana pinologia. Chyba najprościej będzie tak jak napisał Kolega zrobić odpowiednią przejściówkę.

Chyba, że rzczywiście to 6 pinów. . .?

Link to comment
Share on other sites

Dzięki za podpowiedzi.



Od razu przyznaję że jestem w tej kwestii całkowitym laikiem,więc mogę się czasami wyrazić nieprecyzyjnie.

Korektor jaki posiadam to TacT rcs 2.0 i po kontakcie z forumowiczem który posiada dokładnie takie samo urządzenie jak ja,dowiedziałem się że kabel służący do połączenia tegoż urządzenia z komputerem dostał razem z korektorem a tak mniej więcej go opisał:



"Z RCS prowadzi kabel z wtykiem ethernetowym 10 pin (tylko 6 środkowych pinów jest wykorzystanych). Trafia do przejściówki na gniazdo szeregowe (9 pin), przejściówka nie ma w środku żadnej elektroniki, jedynie 3 przewody między pinami gniazda ethernetowego a pinami gniazda szeregowego. Przejściówka kończy się gniazdem szeregowym żeńskim"



Dodam jeszcze że gniazdo połączeniowe z tyłu korektora ma 6 pin.Wczoraj udało mi się pożyczyć kabel,który na pierwszy rzut oka powinien pasować idealnie,od strony korektora posiadał wtyczkę typu ethernet 6pin z drugiej wtyczka żeńska 9pin(rs-232),niestety po podłączeniu tym kablem komputer nadal nie widział korektora.Aha,ten wypożyczony kabel był od kasy fiskalnej.



Każda pomoc w mojej sprawie będzie bardzo mile widziana.

Link to comment
Share on other sites

Maracz

Wtyk 9pinowy do RS232 nazywa sie DB9. RJ45 to wtyczka jak do sieci komputerowej i jest 8 pin. RJ11 ma 4piny i jest taki jak do telefonu. RJ12 nie różni się rozmiarami od RJ11 ale ma 6 pinów.



Na Twoje nieszczęście nie ma standardu określającego kabel DB9--RJ. Możesz napisać do producenta żeby Ci wysłał schemat tego kabla (ang. pinout), lub poprosić kolegę, by wykorzystując miernik i brzęczyk przedzwonił swój oryginalny kabel i napisał co się z czym łączy. Nie jest też niestety pewne, że w oryginalnym kablu połączenia między wtyczkami są bezpośrednie. We wtyczce DB9 często znajdują się oporniki i diody.

Link to comment
Share on other sites

Poniżej rozpiska kabli od TacT M2150

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1198-100006151 1262632845_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

Tak wygląda zestaw kabel + przejściówka

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

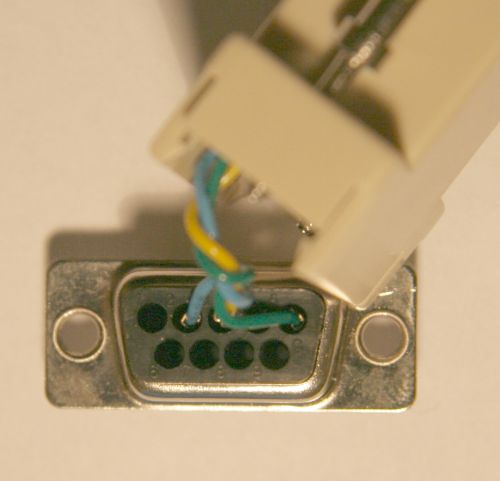

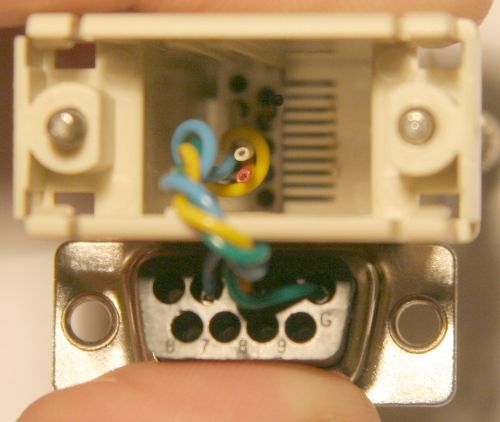

A tak wyglądają szczegóły

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1198-100006147 1262632919_thumb.jpg

post-1198-100006148 1262632919_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

Oby zadziałało ... bo jeśli TacT wymyślił dla korektorów inny kabelek, a właściwie inną przejściówkę to ... ktoś inny będzie musiał się uaktywnić.



Swoją drogą bardzo pomocny był mi kiedyś bodajże szefo TacTa boz@tactaudio.com



Kupowałem u nich kartę przetwornika analogowo-cyfrowego i facet bardzo, bardzo mi pomógł.

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

Teo, 4 Sty 2010, 20:42

>Zestaw do RCS 2.0 jest identyczny.



a sprawdziłeś czy połączenia w przejściówce też są takie?

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

matee:



>a sprawdziłeś czy połączenia w przejściówce też są takie?

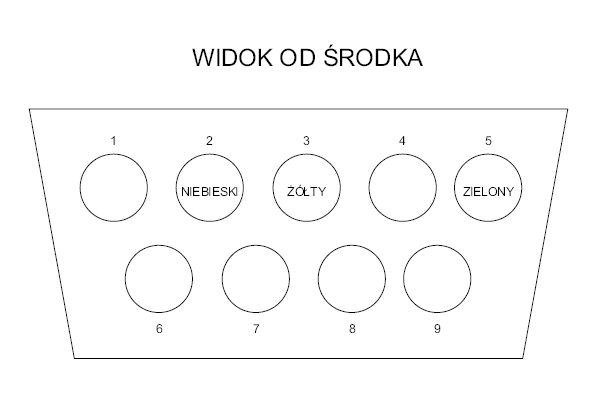

Owszem. Poniżej schemat przejściówki, czyli połączenia przewodów z piniami gniazd. Gniazda narysowane są "od tyłu", tzn. od strony przewodów.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

jakbyś chciał mieć jak oryginał to musisz poszukać przejściówki, a jak nie to łącz na sztywno.

przykłady przejściówek:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ważne by przejściówki nie były zalewane. nie wiem jak w pełnych przejściówkach rozegrana jest kabelkologia, być może trzeba by co nieco pozmieniać.

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

Na ostatnim zdjęciu od Matee widać dwie wtyczki w których widać wykorzystywane kable:niebieski,żółty,zielony które są ułożone w takim porządku od lewej strony wtyczki,natomiast na zdjęciu które mi przesłał Teo kable są ułożone też w takim porządku ale od prawej strony wtyczki,czy to jest jakaś istotna różnica,czy nie ma to znaczenia?

Link to comment
Share on other sites

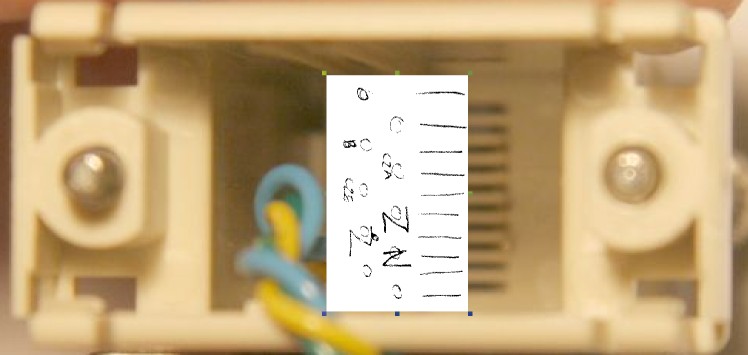

mi tu wszystko pasuje ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1198-100005848 1262942330_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

Oprogramowanie do RCS jest mało intuicyjne, możliwe więc, że nie doszukałeś się jakieś opcji umożliwiającej połączenie. Bruździć może też przejściówka z gniazda szeregowego na USB, jest więc trochę możliwości. Jeśli chcesz, mogę sprawdzić co trzeba u siebie, od kabli do samego korektora. Wcześniej spojrzę jednak na opcje software, może przypomnę sobie jakieś pułapki.

Link to comment
Share on other sites

Teo>wszystko co mi podpowiesz będzie bardzo mile widziane.



TacTa podłączałem do komputera wpinając kabel bezpośradnio do gniazda szeregowego RS232 w komputerze,komputer go nie widzi co daje mi do myślenia że prawdopodobnie,aczkolwiek nie wiem tego na sto procent,kupiłem uszkodzone urządzenie lub ja sam go uszkodziłem podpinając go wcześniej do komputera kablem który się do tego nie nadawał,to znaczy kablem w którym końcówki wizualnie pasowały idealnie z tą tylko różnicą że nie wiem ile tam było wewnątrz aktywnych kabli,ani jak były połączone.

Link to comment
Share on other sites

No to po kolei. Uruchamiasz program Tact-20, wyskakuje komenda "Invalid port number", po "OK" dostajesz komunikat "Connection error" (itd.), pojawia się Communication Window w który możesz przetestować wszystkie porty COM. I co wtedy, żaden nie działa?



USB-serial driver masz zainstalowany (np. z płyty dołączonej do interface)? U mnie pod XP po zainstalowaniu pojawiła się tak nazwana pozycja w menu start -> programy. Masz?

Link to comment
Share on other sites

Po uruchomieniu programu TacT-20 wyskakuje mi komunikat,który po naciśnięciu "OK" znika:



"Communication error.Make sure that TacT-2.0 is powered,RS232 cable is connected to both,TacT-2.0 serial port and PC serial port.Use communication window to test for TacT-2.0"





Czy Tobie też na wstępie wyskakiwał taki komunikat?I co on oznacza?

Link to comment
Share on other sites

Nieustanne przeliczanie oznacza brak połączenia, jeżeli dzieje się tak na wszystkich portach COM, zająłbym się sprawdzeniem kabli. Zacznij od COM-USB. Miałeś płytę w opakowaniu od tej przejściówki, zainstalowałeś sterowniki?



Wkładasz wtyk we właściwe gniazdo w RCS (są dwa obok siebie)? ;)

Link to comment
Share on other sites

Przejściówka usb/com może nie mieć obsadzonych wszystkich linii rs232, często te tańsze tak mają.Przerabiałem to programując tunerki sat po rs232 z niektórymi adapterami nie trybiło aż kupiłem taki ciut lepszy i wszystko śmigało oczywiście po wcześniejszym zainstalowaniu sterów.
